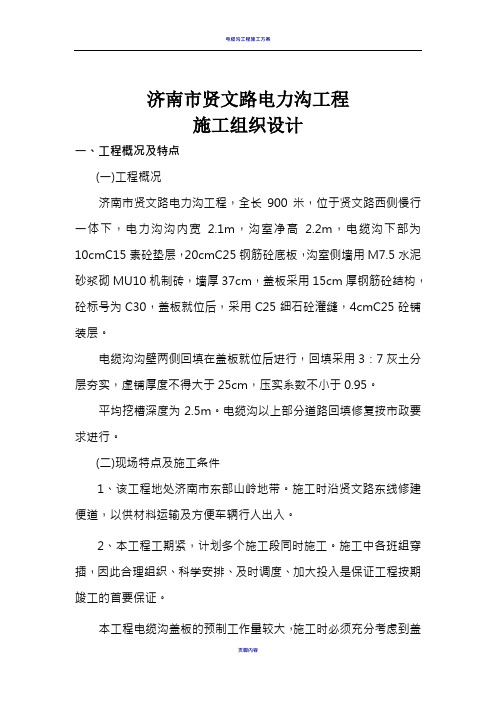

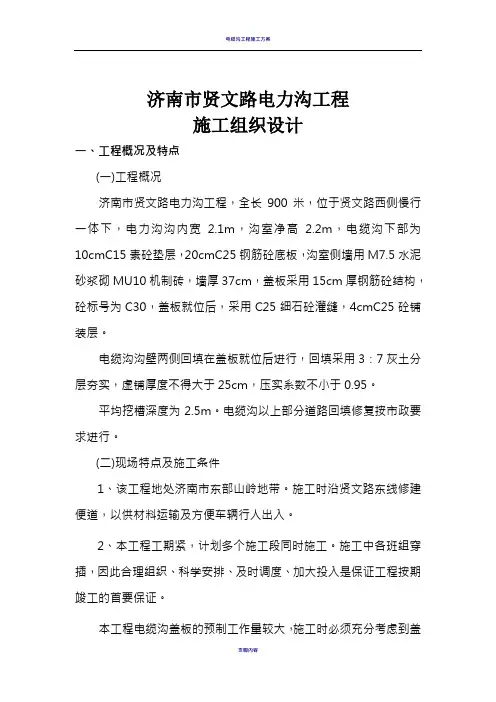

济南市贤文路电力沟工程施工组织设计一、工程概况及特点(一)工程概况济南市贤文路电力沟工程，全长900米，位于贤文路西侧慢行一体下，电力沟沟内宽2.1m，沟室净高 2.2m，电缆沟下部为10cmC15素砼垫层，20cmC25钢筋砼底板，沟室侧墙用M7.5水泥砂浆砌MU10机制砖，墙厚37cm，盖板采用15cm厚钢筋砼结构，砼标号为C30，盖板就位后，采用C25细石砼灌缝，4cmC25砼铺装层。

电缆沟沟壁两侧回填在盖板就位后进行，回填采用3：7灰土分层夯实，虚铺厚度不得大于25cm，压实系数不小于0.95。

平均挖槽深度为2.5m。

电缆沟以上部分道路回填修复按市政要求进行。

(二)现场特点及施工条件1、该工程地处济南市东部山岭地带。

施工时沿贤文路东线修建便道，以供材料运输及方便车辆行人出入。

2、本工程工期紧，计划多个施工段同时施工。

施工中各班组穿插，因此合理组织、科学安排、及时调度、加大投入是保证工程按期竣工的首要保证。

本工程电缆沟盖板的预制工作量较大，施工时必须充分考虑到盖板的预制进度，以保证工程进度。

该工程位于济南市东部，地势较高，岩石较多，沟槽开挖难度较大。

(三)主要工程量主要工程量一览表二、施工部署(一)施工前的准备工作1、解决好“三通一平”工作，其中水源及电源与现场周围单位协商解决。

2、进行测量控制放线。

3、进行机械设备的调配工作。

4、选择劳务施工队伍。

5、做好材料的计划及进场工作。

6、调查好地下管线情况。

7、落实好临时设施。

(二)施工组织安排1、管理组织安排由于本工期短、任务重，因此本工程成立一个管理、技术力量雄厚的项目部，并由分公司分管副经理负责，项目部设有技术、质检、测量、施工、材料、后勤等专职员，并严密组织，精心施工，确保工程质量及工期，组织机构框图见下图。

2、劳动力安排根据工程特点，施工时分三个工作段，每个工作段形成三班作业制，坚持昼夜工作。

另外成立一个盖板预制班组，专门进行电缆沟盖板的预制工作，本工程共安排劳动力200人。

电缆沟施工说明书第3卷：电缆沟施工图第1册：电缆沟施工图4、电缆沟4.1设计原则(1)电缆构造物设计应满足城市规划、使用、施工工艺的要求，同时应尽可能减小对周边环境、地面交通的影响，减少建筑物的拆迁和管线的改移；(2)结构设计应满足城市规划、电缆运行、施工、防水、防腐蚀等要求，结构在施工和使用区间应具有足够的强度、刚度、稳定性和足够的耐久性；(3)电缆构造物内净空尺寸应满足电缆敷设、设备布置、施工工艺等要求，并考虑施工误差、结构变形、测量误差等影响；(4)根据地质条件、区位环境、周边建筑及管线、道路交通等情况，合理选择施工方法和结构形式，尽量减少施工期间和建成后对环境造成的不利影响；(5)结构防水应满足国家颁布的有关地下工程防水技术规范的规定，防水与结构设计并重和统一考虑。

4.2工程材料混凝土：电缆沟现浇混凝土C30.钢筋：φ为HPB300、为HRB400。

4.3.电缆沟设计4.3.1 横断面设计电缆沟净空高宽1.9mx1.5m，内置电缆支架；穿路预制顶管φ为1.9m。

4.3.2 纵断面设计纵坡控制在0.5％～15%之间。

电缆沟覆土不得小于1m，与电缆井相接的局部段落应采用较大的纵坡实现过渡。

每隔30米设置一道变形缝。

4.3.3环境保护施工中应遵守《环境保护法》和相关的地方性法规，废水经沉淀后可排入市政地下水管道，废土、废料运至废土场隐埋，充分考虑夜间施工扰民、噪音及绿化植被破坏等方面的影响。

总体要求1本图纸系纸上定线，施工以测量放线为准。

施工前，须严格核实现状管线情况，如遇与其它管线发生冲突时，请及时与设计联系协商调整。

2施工单位必须严格按设计图要求施工，严格施工工艺，严格施工纪律，严格管理，确保工程质量，施工中必须遵守相关技术、安全要求。

3 本设计文件必须经过电力公司有关部门汇审合格，并组织设计交底后再行施工。

4有关技术要求及规定按市政工程有关技术规定执行。

5除图纸注明外，结构折点处转弯半径（内径）不小于4m。

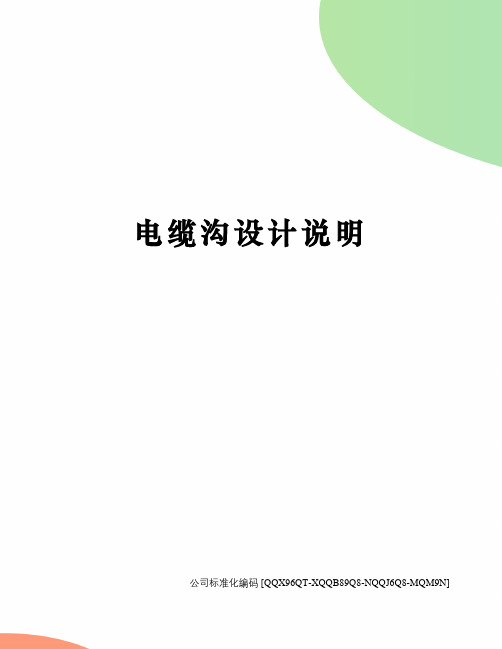

电缆沟设计说明公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]济南天辰路综合管廊基坑支护工程方案设计济南市勘察测绘研究院ArrayJINAN GEOTECHNICAL INVESTIGATIONAND SVRVEYING INSTITVTE二〇一六年八月济南天辰路综合管廊基坑支护工程方案设计工程编号：1699040院长：审定：审核：设计：基坑工程设计总说明目录1、设计依据2、基坑工程设计指导思想、基本原则3、工程概况4、场地工程环境5、水文地质与工程地质条件6、基坑设计方案与详细说明7、施工与检测8、应急措施9、其它说明设计图件清单目录济南市勘察测绘研究院1、设计依据1．1 岩土工程勘察报告、设计文件：1.1.1 《济南中央商务区市政道路基础设施项目（三纵三横）岩土工程勘察报告》，济南市勘察测绘研究院，；济南天辰路综合管廊工程相关设计图纸（电子版）：（1）济南天辰路综合管廊工程平面图；（2）济南天辰路综合管廊工程结构图；（3）济南天辰路综合管廊纵断图。

1．2 规范、标准（1）《建筑基坑支护技术规程》JGJ120-2012；（2）《建筑地基基础设计规范》GB50007-2011；（3）《湿陷性黄土地区建筑规范》GB50025-2004；（4）《混凝土结构设计规范》GB50010-2010；（5）《建筑基坑工程监测技术规范》GB50497-2009；（6）《建筑边坡与基坑工程设计文件编制标准》DBJ/T；1．3 济南天辰路综合管廊工程其它设计依据性文件和资料。

2、基坑工程设计指导思想、基本原则2．1 设计指导思想在充分掌握场地现状、地层岩土力学特性、场地水文地质条件和分布，以及基坑周边环境的基础上，因地制宜、因势利导，使基坑工程结构具有针对性和适用性，以合理的投入获得理想的社会、经济和环境效益。

2．2 设计基本原则遵循安全可靠、经济合理、技术可行和环境友好的原则，确保基坑工程结构稳定，基础施工顺利，周边环境安全。

珠海市建安集团有限公司电缆沟、通信沟工程施工方案虹阳路、金湖路、清溪路道路改造工程和金湾一中西侧道路工程二标段(虹阳路、清溪路、金湾一中西侧道路）电缆沟、通信沟工程专项施工方案编制人：编制单位：珠海市建安集团有限公司珠海市建安集团有限公司电缆沟、通信沟工程施工方案目录一、工程概况 (1)二、编制依据 (1)1) 施工顺序 (2)2) 施工过程 (2)3) 电缆沟排管 (2)4) 过路预留沟 (3)5) 电缆沟人井 (3)三、电信工程 (3)1）施工顺序 (3)2）施工过程 (3)3）排管安装 (4)四、质量标准及管理措施 (4)4.1 质量管理措施 (4)五、安全保护 (6)六、工期安排计划 (6)电缆沟、通信沟工程施工方案一、工程概况本标段主要包括：电缆沟工程、通信沟工程电缆沟具体概况如下：电缆沟采用YBJG002(试行)通用图集修订会议纪要所要求的甲型电缆沟（净宽×高=1.0米×0.9米），电缆沟盖板荷载等级均为B级，电缆沟选用固定盖板下沉8cm(活动盖板与人行道面平)型式，电缆沟盖板采用现浇盖板、预制活动盖板两种形式。

电缆沟现浇盖板板长8米，活动盖板一组5块共长2米，每块活动盖板上都应设置电力标志，每组活动盖板与现浇盖板间隔布置。

通信沟具体概况如下：沿道路纵向通信通道采用通信排管型式，16孔设置，道路交叉口处、直线路段每隔100米左右通信排管敷设12孔过路排管。

二、编制依据1）珠海华金开发建设有限公司提供的图纸（珠1007SG-2-S-07、珠1007SG-2-S-08、珠1007SG-2-S-20、珠1007SG-2-S-22、珠1007SG-2-S-25、珠1007SG-2-S-30等）2）《通信管道与通道工程设计规范》（GB50373-2006）3）《城市地下通信塑料管道工程设计规范》（CECS165：2004）4）《城市地下通信塑料管道工程施工及验收规范》（CECS 177：2005）5）《通信管道工程施工及验收规范》（GB50374-2006）6）《珠海市市政电缆沟通用图集》【YBJG002(试行)】及其修订会议纪要7）《通信管道人孔和手孔图集》（YD5178－2009）8）《通信管道人孔和手孔图集》YD 5178-20099）《接地装置安装》03D501-410）《地下通信线缆敷设》05X101-2一、电缆沟施工1)施工顺序测量放线开挖沟槽沟底处理石粉垫层混凝土垫层混凝土底板砌电缆沟、埋排水管及电缆支架（过路管包封）内外抹灰沟内隐蔽验收安装盖板隐蔽验收回填夯实交验。

电缆沟专项工程施工设计方案一、施工准备材料钢筋混凝土原材料。

围护材料、各种钢、木板枋材。

作业条件建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。

在基坑施工前，根据地质资料和地下水位对基坑开挖的影响，确定基坑开挖的围护方案，以保证基坑作业顺利进行。

决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。

障碍物和地下管道已进行处理或迁移。

排水或降水的设施准备就绪。

二、工艺流程放线分层开挖修边(坡)基(槽)底整平基(槽)底预留土层基(槽)底找平.三、操作工艺1、土质均匀，且地下水位低于基坑(槽)或管沟底面标高，挖方深度不超过下列规定时，可以考虑不放坡和不加支撑。

密实、中等密实的砂土和碎石类土（填充物为砂土）1.0m；硬塑、可塑的轻亚粘土及亚粘土1.25m；硬塑、可塑的粘土1.5m；坚硬的粘土2m。

2、当地质条件良好，土质均匀且地下水位低于基坑（槽）或管沟底面标高时，挖土深度在5m以内不加支撑的边坡，其边坡坡度应符合表22土的类别边坡坡度（高宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土11.0011.2511.50中密的碎石类土(填充物为砂土)10.7511.0011.25中密的碎石类土(填充物为砂土)10.5010.6710.75硬塑的轻亚粘土10.6710.7511.00硬塑的亚粘土、粘土10.3310.5010.67老黄土10.1010.2510.33软土（经井点降水后）11.00五、施工注意事项避免工程质量通病基坑开挖，在有水平标准严格控制基底的标高，标桩间的距离3m，以防基底超挖。

在软土地层开挖桩基承台基坑时，应按工程桩施工顺序流水作业，以保证桩身强度达到70%以上时才开挖基坑。

挖方要对称进行，高差不应超过0.8m，防止软土滑陷而发生桩身位移。

在地下水位以下挖土，必须有措施、有方案。

地质资料反映有细砂粉土、中粗砂层的工程项目，必须有截水、降水等有效防止流砂的措施。

主要安全技术措施夜间施工时，施工现场应有足够照明设施，在危险地段设置明显的警示标志和护栏。

xxxxxxxxxx （一期）高低压电力安装工程施工组织设计编制:审批:审核:xxxxxxxx电力建设有限有公司2012年9月------------------ 目录------------------ 一编制说明 (3)、1、编制依据 (4)2、编制原则 (4)3、工程技术规 (4)二、工程概况 (3)「工程位置及围 (4)2、工期要求 (4)三、主要施工方法 (5)「电缆沟工艺流程图 (5)2、电缆沟施工 (6)3、雨水天施工措施 (7)4、人员计划安排 (8)5、质量保证措施 (9)6、确保安全技术生产措施 (10)7、确保工期技术组织措施 (11)8、确保文明施工的组织措施 (14)第一章编制说明第一节编制依据1.1《xxxxxxxxx (一期)高低压电力安装工程》设计图纸；1.2目前所掌握的情况和资料；1.3适用于本工程的各种施工规；1.4我单位从事电缆沟及类似工程的建设经验。

第二节编制原则2.1在充分理解设计文件的基础上，采用先进、合理、经济、可行的施工方案。

2.2在施工组织中体现环保意识，保护环境，做到安全文明施工。

2.3施工工艺与施工规、设计要求等相符，并力求达到完善。

2.4施工任务划分合理，施工进度安排符合实际情况。

2.5采用先进、配套的施工设备和技术，确保工程质量和工期。

2.6针对本工程的地质情况和气候特征，优化施工方案。

第三节工程技术规本工程中将严格按照现行施工验收规进行施工。

3.1《砌体工程施工及验收规》(GB50203—2002)3.2《砌体工程现场检测技术标准》(GB/T50315-2000)3.3《砼结构工程施工质量验收条文说明》(GB50204-2002)3.4《市政排水工程质量检验评定标准》(CJJ3 — 90)；第二章工程概况第一节工程位置及围本工程位于xxxxxxxxx城，电源由10kVxxx路7号分支箱引出，电缆沟总长1660m，电缆排管940m,砖砌人孔井53个。

通信施工图设计说明一、工程概况本次设计的XX县XX街南段道路工程为XX街全线的一部分，北端与已建成的XX街、滨河路相接；南端止于长安大道。

本项目是XX县南阳安置点片区主要城市道路，全长0.582公里。

本册为通信部分施工图设计文件。

二、设计依据及规范2.1上阶段初步设计审查批复执行情况上阶段初步设计审查无意见。

2.2主要规范及规程(1)建设方与我院签定的设计合同及委托书。

(2)我院道路部分的施工图设计文件。

(3) 综合管网方案平面图和标准横断面；(4)《地下通信线缆敷设》图集（05X101-2）；(5)《通信管道人孔和管块组群图集》（YDJ-101）；(6)《城市地下通信塑料管道设计规范》（ CECS 165-2004）；(7)《通信管道与通信工程设计规范》（GB50373-2006）；(8)《本地通信线路工程设计规范》（ YD 5137－2005）；(9)《城市工程管线综合规划规范》（ GB 50289-98）；(10)根据道路设计路面高程为水准点。

(三)、设计范围1、本设计为综合管网的通信管廊单项施工设计图。

2、本通信设计为通信土建部分设计，不包括通信电缆的敷设。

四、通信管道建设说明1、通信管道容量设计依据(1)根据设计方案本工程沿道路人行道新建通信管道12孔，地块过街设置9孔，通信管道孔数的确定根据当地各管线单位意见和建设远期规划容量和当地各通信营运商的发展需要，由建设单位经征求各方意见共同确定，并按实际需求容量进行孔数的变动，如需变动，请及时与我院联系。

通信管网的容量及蜂管和PVC波纹管比例，需经管线单位和规划部门同意审批后方可实施。

(2)通信塑料管道的远期规划容量(管孔需要量)应根据业务预测和具体情况分析确定各段管道的孔数，加适量备用管孔，并按每条电(光)缆占用一孔，分别计算确定。

(3)通信管道宜建设在人行道下，如在人行道下无法建设，可建设在慢车道下，不宜建筑在快车道下。

(4)在终期管孔容量过大的宽阔道路上，当规划道路两侧红线之间的距离等于或大于40m时，应在道路两侧修建通信管道或电缆通道，当小于40m时，通信管道应建在用户较多的一侧或根据具体情况建设。

1.工程概况本工程为220KV双山变电站电缆沟工程,电缆沟共有六种, 分别为: 400×350电缆沟131米；850×700电缆沟30米；600×500电缆沟10米；1000×1400电缆沟61米；1100×1250电缆沟177米；1600×1250电缆沟32米。

电缆沟长度共计441米。

电缆沟为钢筋混凝土电缆沟, 电缆沟盖板在角钢与钢筋焊接完成后, 整体镀锌防腐, 电缆沟交叉处所埋支承盖板用型钢要镀锌后再预埋, 电缆沟两侧预埋通长角钢及锚筋亦要焊接镀锌后再行施工。

电缆沟垫层为100mmC10砼,基础底板为C20砼, 沟底和沟壁采用C25混凝土。

电缆沟侧壁内、外两侧、沟底内侧均采用1: 2水泥砂浆加5%防水剂, 抹面20厚。

2.施工准备2.1现场准备2.1.1 工程开工前, 先由测量人员根据站区控制桩布设控制桩点, 所有控制桩都用混凝土进行加固围护, 如有必要, 还应用围栏围护。

2.1.2 土方工程开工前, 根据施工图纸及轴线桩测放基槽开挖线。

土方开挖要注意不能让弃土掩盖控制桩及轴线桩。

由于本工程为新建工程, 场地高低不平, 为保证能洒出开挖边线, 应先用人工对场地周围进行平整。

技术准备2.1.3组织有关技术人员熟悉图纸, 了解各部分尺寸, 制定相应的施工工序。

了解施工现场状况, 布置施工平面。

2.1.4根据进度计划编制材料进场计划, 组织施工力量, 做好材料、成品、半成品的加工订货及进场工作。

2.1.5施工前做好各级技术交底, 尤其是对工程的特殊性及技术质量要求要详细交底, 做到人人心中有数, 严格按图纸及规范要求施工。

3. 施工平面布置本工程施工现场较为平坦, 但用地不宽畅, 仅有零星小空地可以利用。

4. 施工顺序及施工计划本工程施工工期较紧, 拟采取如下施工顺序。

定位放线→基槽开挖→基础垫层浇筑→基础底板浇筑→沟壁砼浇筑→砼压顶→内外抹灰→盖板制作与安装。

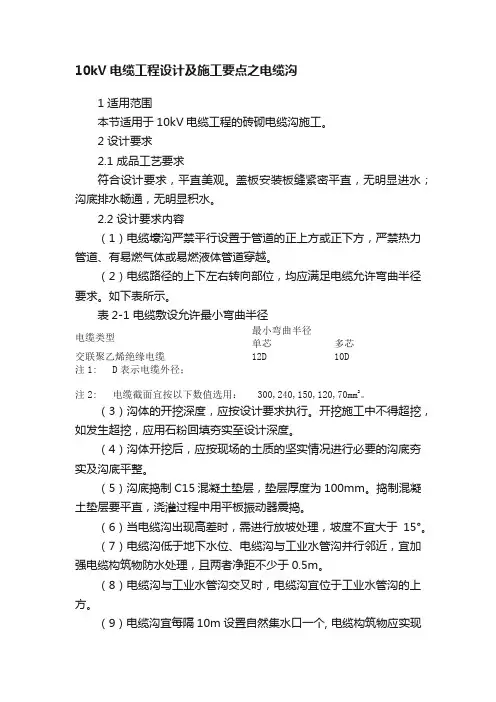

10kV电缆工程设计及施工要点之电缆沟1 适用范围本节适用于10kV电缆工程的砖砌电缆沟施工。

2 设计要求2.1 成品工艺要求符合设计要求，平直美观。

盖板安装板缝紧密平直，无明显进水；沟底排水畅通，无明显积水。

2.2 设计要求内容（1）电缆壕沟严禁平行设置于管道的正上方或正下方，严禁热力管道、有易燃气体或易燃液体管道穿越。

（2）电缆路径的上下左右转向部位，均应满足电缆允许弯曲半径要求。

如下表所示。

表2-1 电缆敷设允许最小弯曲半径电缆类型最小弯曲半径单芯多芯交联聚乙烯绝缘电缆12D 10D注1: D表示电缆外径；注2: 电缆截面宜按以下数值选用：300,240,150,120,70mm2。

（3）沟体的开挖深度，应按设计要求执行。

开挖施工中不得超挖，如发生超挖，应用石粉回填夯实至设计深度。

（4）沟体开挖后，应按现场的土质的坚实情况进行必要的沟底夯实及沟底平整。

（5）沟底捣制C15混凝土垫层，垫层厚度为100mm。

捣制混凝土垫层要平直，浇灌过程中用平板振动器震捣。

（6）当电缆沟出现高差时，需进行放坡处理，坡度不宜大于15°。

（7）电缆沟低于地下水位、电缆沟与工业水管沟并行邻近，宜加强电缆构筑物防水处理，且两者净距不少于0.5m。

（8）电缆沟与工业水管沟交叉时，电缆沟宜位于工业水管沟的上方。

（9）电缆沟宜每隔10m设置自然集水口一个, 电缆构筑物应实现排水畅通，电缆沟纵向排水坡不小于0.5%，必要时应实施机械排水。

集水口采用PVC管，管内充满粗砂。

（10）砖砌电缆沟沟壁砖砌灰缝必须饱满，砂浆强度达到设计强度的70％后才允许砂浆抹面。

电缆沟长度超过30米时，砌体及压梁应设置伸缩缝。

内壁及沟底用1:2水泥防水砂浆（掺5％水泥重量防水剂）批挡抹面15厚，宜分两层抹面并压光。

（11）电缆沟质量要求见表2-2。

表2-2电缆沟允许最大偏差（mm）项目允许最大偏差电缆沟中心线偏差（每段或每50m）10平整度偏差 3沟顶及埋件水平偏差 3沟壁截面尺寸偏差 5（12）砖砌电缆沟设C25混凝土压顶，压角采用L50X5角钢。

电缆沟施工方案编制单位：编制时间：一、工程概况XXX标准路幅宽度为40m 全长约为1170m，10KV 电缆沟的排管长度约为1764m（包括横穿管及支沟长度）。

工作内容包括挖填土方、沟管浇捣铺设、电缆井浇筑预埋等。

二、施工准备1.工程开工前，先由测量人员根据站区控制桩布设控制桩点，所有控制桩都用混凝土进行加固围护，如有必要，还应用围栏围护。

2.土方工程开工前，根据施工图纸及轴线桩测放基槽开挖线。

由于本工程为新建工程，场地高低不平，为保证能洒出开挖边线，应先用人工对场地周围进行平整。

3.根据进度计划编制材料进场计划，组织施工力量，做好材料、成品、半成品的加工订货及进场工作。

4.施工前做好各级技术交底，尤其是对工程的特殊性及技术质量要求要详细交底，做到人人心中有数，严格按图纸及规范要求施工。

5.现场三通一平工作已经完成，各种施工准备工作已经完成，现场已基本具备开工条件。

三、施工顺序钢筋混凝土电缆沟施工基础部分：定位放线→挖土→人工清槽→测量放线→垫层混凝土浇筑→底板防水层施工→底板钢筋绑扎→底板混凝土浇筑→底板混凝土养护→侧壁定位放线→侧壁钢筋绑扎→满堂脚手架搭设→侧壁（及顶板）模板安装加固→（顶板钢筋绑扎）→混凝土浇筑→模板拆除→电缆沟身防水施工→回填土→竣工清理四、主要施工方法1. 土方工程（1）挖方根据开挖深度，开槽放坡开挖，坡度系数1:2.5 ，以确保施工安全。

沟槽开挖采用挖掘机，由施工员用水准仪随时抄平,放出距坑底20cm 的水平桩，每隔2.5米打一个钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出。

以确保槽底土壤不被扰动或破坏。

挖出的土应随水电处场面土方及时运走，无法运走应堆放在离基坑5米以外堆放，土不宜堆得过高，用推土机及时碾平压实。

基底每边加宽30cm 的施工工作面进行开挖。

基坑经建设、监理、甲方验收后，方可进行下一步施工。

(2）填方回填的土方用挖机运至基坑边，由于汽车及压路机不能进入基坑内，人工运土方到基坑内进行平整，采用打夯机进行分层夯实。
