年产3000吨聚对苯二甲酸丙二醇酯PTT纤维项目可行性研究报告

ptt纤维标准
PTT纤维标准
PTT纤维，全名为聚对苯二甲酸丙二醇酯纤维，是一种合成纤维材料，具有许
多优越的性能特点。

PTT纤维标准是对该种纤维的质量和性能进行规范化的标准。

下面将介绍PTT纤维标准的相关内容。

首先，PTT纤维标准对纤维的化学成分和物理性能进行了明确的要求。

PTT纤
维的化学成分主要由对苯二甲酸和丙二醇组成，标准规定了两者的配比范围。

另外，纤维的拉伸强度、断裂伸长率、吸湿性、耐热性等物理性能也都有相应的指标要求。

其次，PTT纤维标准还规定了纤维的外观质量要求。

纤维应该呈现均匀的色泽，没有明显的色斑和污渍。

纤维表面应平整、光滑，不应有明显的毛刺或结块现象。

另外，纤维的断面形状也应符合标准要求。

此外，PTT纤维标准还关注了纤维的环保性能。

纤维应符合相关环保法规和标
准的要求，无毒害物质的释放，不会对环境和人体健康造成危害。

此外，纤维的生产过程中应尽量减少有害气体和废水的排放，提倡节能减排的生产方式。

最后，PTT纤维标准还包括了对纤维产品包装、贮存和运输的要求。

纤维产品
应采取适当的包装方式，保证产品的完好无损。

在贮存和运输过程中，应注意防潮、防晒和防尘，确保纤维产品的质量不受影响。

总之，PTT纤维标准是对PTT纤维质量和性能的规范化要求。

通过遵循这些标准，可以确保PTT纤维产品的质量稳定，并满足使用者的需求。

同时，标准还关
注了环保性能，促进可持续发展和绿色纺织产业的发展。

PTT项目调研报告中国科学院成都有机化学有限公司2007．7．27一、PTT简介1.1 PTT的结构PTT（聚对苯二甲酸丙二醇酯）是由对苯二甲酸二甲酯或对苯二甲酸和1,3－丙二醇聚合而得的聚酯。

PTT是继20世纪50年代聚对苯二甲酸乙二醇酯(PET)和70年代聚对苯二甲酸丁二醇酯(PBT)之后新研发的一种极具发展前途的新型聚酯高分子材料，1998 年被美国评为六大石化新产品之一。

与PET和PBT化学结构中偶数个亚甲基单元相比，PTT存在着3个亚甲基。

正是由于PTT 奇数个亚甲基单元的“奇碳效应”，使苯环不能与3个亚甲基处于同一平面，邻近2个羰基的斥力不能呈180°平面排列，只能以空间120°错开排列，由此使PTT大分子链形成螺旋状排列，最终影响PTT的物理性能。

图1 三种芳香族聚酯的结构在PTT晶体中大分子链的构象中，-O-CH-CH-CH-O-单元具有1种能量最低的反式-旁式-旁式-反式构象即呈现明显的的“z”字形构象，使得PTT大分子链具有如同线圈式弹簧一样变形的弹性。

这种非伸直链型的螺旋状结构就象弹簧一样，在纵向外力作用下，“旁式”单元发生键旋转而转变为“反式”构象。

由于这种构象转变仅仅包含C-C和C-O键旋转，分子链的伸长很容易发生，而且在这种旋转过程中分子的构型并未发生变化，所以构象转变完全是可逆的，外力除去后又恢复原状。

这种结构赋予了PTT良好的内在回复性，而且纤维模量较低。

1.2 PTT的性能与聚对苯二甲酸乙二醇酯（PET）和聚对苯二甲酸丁二醇酯（PBT）相比，PTT由于其独特的螺旋状结构而具有优异的性能，兼具尼龙的柔软性、腈纶的蓬松性和涤纶的抗污性，加上本身固有的弹性、适中的玻璃化温度和良好的加工性能，把各种纤维的优良性能集于一体。

而且PTT易与尼龙或聚酯纤维共聚，与纤维素丝共混，与弹性纤维（如聚氨基甲酸乙酯、聚醚基纤维等）复合，具有不褪色、不变黄、不起条等优点，已成为当前国际上最热门的高分子新材料之一。

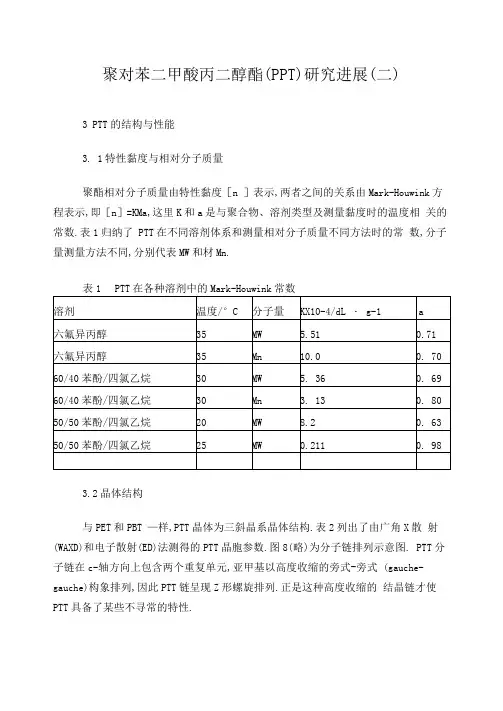

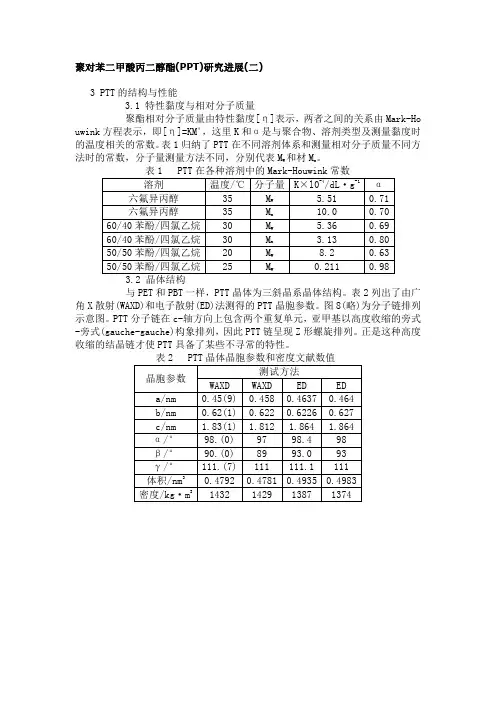

聚对苯二甲酸丙二醇酯(PPT)研究进展(二)3 PTT的结构与性能3. 1特性黏度与相对分子质量聚酯相对分子质量由特性黏度［n ］表示,两者之间的关系由Mark-Houwink方程表示,即［n］=KMa,这里K和a是与聚合物、溶剂类型及测量黏度时的温度相关的常数.表1归纳了PTT在不同溶剂体系和测量相对分子质量不同方法时的常数,分子量测量方法不同,分别代表MW和材Mn.1 PTT Mark-Houwink溶剂温度/°C分子量KX10-4/dL ・ g-1 a六氟异丙醇35 MW 5.51 0.71 六氟异丙醇35 Mn 10.0 0. 70 60/40苯酚/四氯乙烷30 MW 5. 36 0. 69 60/40苯酚/四氯乙烷30 Mn 3. 13 0. 80 50/50苯酚/四氯乙烷20 MW 8.2 0. 63 50/50苯酚/四氯乙烷25 MW 0.211 0. 983.2晶体结构与PET和PBT —样,PTT晶体为三斜晶系晶体结构.表2列出了由广角X散射(WAXD)和电子散射(ED)法测得的PTT晶胞参数.图8(略)为分子链排列示意图. PTT分子链在c-轴方向上包含两个重复单元,亚甲基以高度收缩的旁式-旁式(gauche-gauche)构象排列,因此PTT链呈现Z形螺旋排列.正是这种高度收缩的结晶链才使PTT具备了某些不寻常的特性.表2 PTT晶体晶胞参数和密度文献数值测试方法晶胞参数WAXD WAXD ED EDa/nm 0. 45 (9) 0. 458 0. 4637 0. 464b/nm 0. 62(1) 0. 622 0. 6226 0. 627c/nm 1.83(1) 1.812 1.864 1.864a/. 98. (0) 97 98.4 988/°90. (0) 89 93.0 93Y/°111.⑺111 111. 1 111体积/nm3 0. 4792 0.4781 0. 4935 0. 4983密度/kg • m31432 1429 1387 1374PTT是一种半结晶高聚物,DSC测得的熔点为228°C.各文献用Hoffman-Week 作图法得到的平衡熔点Tm°分别为238°C、244°C和248°C.通常半结晶高聚物平衡熔点ym'比DSCym值高15-25°C.PBT的平衡熔点为245°C,那么PTT的平衡熔点Tm°为248°C是比拟可信的.3.5结晶动力学Chuah用DSC法比拟了PET、PTT和PBT的等温结晶动力学,PTT的结晶速率介于PET和PBT之间.在175-195°C之间,Avrami速率常数K在10-3-10-2min-l 数量级.在相同过冷度下这个K值数量级高于PET而低于PBT.陈国康等人用热台偏光显微镜和DSC差示扫描量热仪对PTT、PBT和PET的结晶性能进行了研究,总结晶速率排列顺序为PBT〉PTT〉PET,对应的结晶活化能分别为32. 32、61. 93和83.61kJ/moK王兴良等人的研充得到了类似的结论.马雪琳研究了相对分子质量对PTT结晶性能的影响,半结晶时间tl/2随PTT分子量增加而增加,即结晶速率随分子量增加而下降,当黏均分子量大于50000时对结品的影响不明显.Huang和Chang报导球晶增长速率为117. Omn/min,片晶链折叠功为20. lkj/mol,在PET 和PBT文献值之间,同样得到结晶速率顺序为PBT>PTT>PETo在聚合物熔融加工过程中,半结晶时间tl/2常常是比Avrami速率常数更为有用的参数.图9〔略〕比拟了PET、PTT和PBT的tl/2参数,PTT位于其它两种聚酯之间.另外,所有熔融加工均是在剪切和非等温条件下进行的.比方,熔融纺税时的剪切速率为103-104S-1,熔体离开喷嘴后在很短的距离内快速骤冷成固体.在凝固期间主要发生着高卷绕速度、高在线张力和非等温应力诱导结晶.波兰学者 A. Ziabicki 用DSC以不同的速率冷却熔体研究PTT的非等温结晶,用改性Avrami 方程分析数据,发现冷却速率从2.5°C/min升至35°C/min, PTF最大结晶速率温度从189C向163C 飘移.Kim等人也报导了PTT非等温结晶的研究,得到Avrami指数为2. 7,活化能为165kJ/molo Lee等人对PTT非等温结晶进行了研究,冷却速率在2. 5-20 °C/min范围内,得到结晶活化能为114. 8kJ/mol,而对应的PET的结晶活化能为210.9kJ/mol.3. 6流变性能PTT表现出与PET相类似的熔体流变行为,在低剪切速率下熔体接近于非牛顿流体,当剪切速率>1000s-l时呈切力变稀〔图10略〕.在PET熔体加工温度约290°C和PTT熔体加工温度约260°CT,两种聚合物具有相似的黏度约200Pa・s, 在高剪切速率下PTT的非牛顿指数低于PET.流动行为能用Bueche方程进行模拟,即：n/no=i/〔i+o.6X Y〕3/4,这里n是熔体黏度,no是零剪切黏度,y 是剪切速率,X是熔体松弛时间.图10曲线说明Bueche方程模拟的黏度与实验数据相当一致.表5列出了PET、PTT和PBT的流动活化能Ea.PTT具有较低的流动活化能, 说明温度变化对PTT熔体黏度变化不及PET和PBT敏感,但增加熔体加工温度会导致降解速率增加,从而对熔体黏度和特性黏度有不良影响.表5 PET、PTT、PBT流动活化能参数PET PTT PBTn 0=300Pa・s时温度/°C280 250 245Ea/kJ • mol-1 65.4 57.6 62.43. 7热稳定性与热降解动力学刘泽华等人用热重分析方法研究了PTT树脂非等温热失重行为,并与PET热稳定性进行了比拟,不同失重率所对应的分解温度如表6所列.PTT各失重率下的分解温度均低于PET对应失重率下的分解温度,说明PTT的热稳定性不及PETo表6 不同失重率下的分解温度(°C)失重率/% 1 5 10 50PTT 297 305 360 392PET 380 392 105 429王雪松等人利用热重分析法(TG)研究了304、309、314、319、324和336°C 六个温度下的等温热失重行为,随着分解温度的升高,降解失重速率加快,在同一分解时间下的焦炭产率更低.对等温失重数据用最大失重速率法和iso-conversional procedure两种方法进行处理,得到了PTT分解的表观活化能分别为201kJ/mol和192kJ/mol,分解反响为一级反响,指前因子Ln(Z)分别为36min-1和34min-lo这些动力学数据与以前报道的Kissinger动力学处理法得到的结果(E=192kJ/mol, N=l. 0, Ln(Z)=37min-l)很接近.4研究展望综上所述,特殊的结构(分子链Z型螺旋排列)赋予了PTT许多优异的性能. PTT纤维克服了PET纤维刚性强、染色性能差和PBT纤维柔性大、易变形的缺点, 具有PET良好的耐化学性、像尼龙一样的高回弹性并兼有耐污性,是很好的纺织纤维用材料和地毯用纤维材料.我国假设要开展PTT,在开发PTT产品应用的同时要研究PDO的生产.在PDO的儿种生产方法中,笔者建议应优先开发环氧乙烷法,形成自主知识产权,尽早进行工业化生产,其次是加大力度研究生物发酵法..3 PTT物理机械性能表3 PTT与PET和PBT物理机械性能的比拟性能PET PTT PBT抗张强度/MPa 72.5 67.6 56.5弯曲模量/GPa 3. 11 2. 76 2. 341. 8MPa下热破坏温度/°C65 59 54缺口冲击强度/J • m-1 37 48 53相对密度/g • cm-3 1.40 1.35 1. 34模压收缩率/m • m-1 0. 03 0. 02 0. 02电介质强度/V • mil-1 550 530 4001MHz下介电常数 3.0 3.0 3. 11MHz下介电损耗角0. 02 0.015 0. 02体积电阻/Q - cm 1.00X1015 1.00X1016 1.00X1016 表3为PET、PTT和PBT纯聚合物的物理机械性能.由于PET、PTT结晶速率较慢,它们的机械性能高度依赖于注塑条件,而PBT结晶很快,它的性能凡乎不依赖于注塑条件.PTT的抗张强度、弯曲模量和缺口冲击强度数据落在PET和PBT之间.除PET 试样由于结晶度低而使体积电阻略低外,三种聚酯具有类似的电性能.表4比拟了填充30%玻纤的PTT、PET和PBT的性能.玻纤填充的PTT的弯曲模量出乎意料地比PET和PBT高,这与表3顺序不一致.热破坏温度(HDT)从59°C 升高到玻纤填充的216°C,而缺口冲击强度与PET相当,略高于PBT.表4 玻纤填充聚酯的性能性能PET PTT PBT玻纤质量分数/% 28 30 30抗张强度/MPa 159 159 115弯曲模量/GPa 8. 97 10.4 7. 60热损温度/°C224 216 207缺口冲击强度/J • m-1 101 107 85相对密度/kg - m-3 1560 1550 1530模收缩率/m • m-1 0. 002 0. 002 0. 0023.4玻璃化转变温度、热容、热嬉和平衡熔点当结晶度〈30%时,PTT的Tg根本是一个常数,约为45°C.当结晶度＞30%时, Tg随结晶度增加而快速增加；结晶度50%时,Tg增加到70°CoPyda等人用绝热量热计、DSC和温度调节DSC (TMDSC)测量了可逆与不可逆PTT的热容CP,根据分子链骨架振动页献由Tarasov方程计算了PTT的热容.经比较,测量值与计算值彼此一致,标准偏差〈3%.完全结晶与无定形PTT的ACP分别为88. 8J/kmol 和94J/kmoloGonzalez 等人测得100%结晶的PTT 的热格AHf 为147±17J/go Drebowicz 和Chuah及Pyda等人测量了一系列不同热历史的PTT样品的ACp和AH,以△ Cp 与AH 作图,外推至△ Cp为0,得到AHf为146J/g,与Gonzalez等人的结果完全一致.。

聚对苯二甲酸丙二醇酯改性研究进展【摘要】聚对苯二甲酸丙二醇酯（PTT）具有优异的综合性能，目前已在纤维领域被广泛应用，此外还可在单丝、薄膜、热塑性工程塑料和无纺布等领域开发PTT的应用。

虽然PTT基础树脂性能优异，但作为工程塑料的应用在强度、刚性、耐热性、抗疲劳性、成型加工性、阻燃性方面还优待提高。

研究PTT作为工程塑料的应用备受关注，其改性研究包括共混改性、玻纤增强改性、纳米复合改性和成核剂改性等几个方面。

【关键词】聚对苯二甲酸丙二醇酯；工程塑料；改性1 PTT共混改性的研究现状近年来，由于研发费用的增加，聚合物新品种的研发速度有下降趋势，因此，人们更多地关注现有材料的共混改性和合金化，PTT作为一种有待工程塑料化的新型聚酯，在韧性、耐热性、成型加工性等方面还有待改进。

最近，PTT与其他聚合物共混改性的研究也越来越多。

用于PTT共混改性的聚合物主要有EPDM、PE、PET、PBT、PEN、PEI、PTN等。

如Ravikumar等[1]用PALS和DSC研究了EPM-g-MA对PTT/EPDM共混物的增容效果。

DSC研究表明当PTT/EPDM组成比为50/50，共混物具有两个玻璃化温度，属于两相结构。

当加入EPM-g-MA后，两个玻璃化温度相互靠近，表明共混物中组分间的相互作用增强。

PALS结果显示，未经增容的PTT/EPDM共混物中自由体积的孔尺寸和浓度随EPDM含量增加而增大，表明EPDM和PTT 的自由体积有一定程度的合并，但仍然是相分离形态。

PTT/EPDM共混物的自由体积正向偏离已知自由体积线性加和规律。

然而，EPM-g-MA增容PTT/EPDM 共混物的自由体积参数明显减小，归因于EPM-g-MA增容作用提高了共混物组分间界面粘结。

2 PTT玻纤增强改性的研究现状玻纤增强是热塑性聚合物作为工程塑料应用的一种重要途径，可提高聚合物的耐热性、强度、韧性和尺寸稳定性等。

为此，玻纤增强PTT也有不少研究。

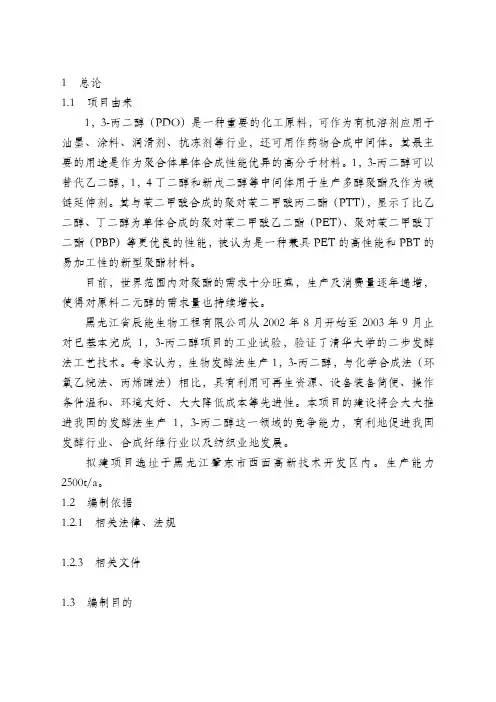

1 总论1.1 项目由来1，3-丙二醇（PDO）是一种重要的化工原料，可作为有机溶剂应用于油墨、涂料、润滑剂、抗冻剂等行业，还可用作药物合成中间体。

其最主要的用途是作为聚合体单体合成性能优异的高分子材料。

1，3-丙二醇可以替代乙二醇，1，4丁二醇和新戊二醇等中间体用于生产多醇聚酯及作为碳链延伸剂。

其与苯二甲酸合成的聚对苯二甲酸丙二酯（PTT），显示了比乙二醇、丁二醇为单体合成的聚对苯二甲酸乙二酯（PET）、聚对苯二甲酸丁二酯（PBP）等更优良的性能，被认为是一种兼具PET的高性能和PBT的易加工性的新型聚酯材料。

目前，世界范围内对聚酯的需求十分旺盛，生产及消费量逐年递增，使得对原料二元醇的需求量也持续增长。

黑龙江省辰能生物工程有限公司从2002年8月开始至2003年9月止对已基本完成1，3-丙二醇项目的工业试验，验证了清华大学的二步发酵法工艺技术。

专家认为，生物发酵法生产1，3-丙二醇，与化学合成法（环氧乙烷法、丙烯醛法）相比，具有利用可再生资源、设备装备简便、操作条件温和、环境友好、大大降低成本等先进性。

本项目的建设将会大大推进我国的发酵法生产1，3-丙二醇这一领域的竞争能力，有利地促进我国发酵行业、合成纤维行业以及纺织业地发展。

拟建项目选址于黑龙江肇东市西面高新技术开发区内。

生产能力2500t/a。

1.2 编制依据1.2.1 相关法律、法规1.2.3 相关文件1.3 编制目的按照环评工作的要求，充分分析该建设项目的基本情况（组成、功能、规模等），详细调查项目所在区域的环境概况和环境质量现状，确认项目建设可能产生的环境问题和环境保护目标，确定本次环评的技术路线和实施方案。

本着“总量控制”“达标排放”和“清洁生产”的指导思想，在现状评价的基础上，提出切实可行的污染防治措施，进行各环境要素的预测和评价，为项目的环境管理和决策提供科学依据。

1.4 控制与保护目标本评价区内无国家、省、市级自然保护区，风景游览区，名胜古迹，以及重要文化设施和水源地，鉴于项目区位于城市上风向，项目地处空旷碱地，周围2km以内无居民，南侧200m为肇东市金土地奶牛繁育治疗标准化研究中心，东侧800m顺达葵花养殖场，西侧600m为昌五奶牛高产示范区，因此确定本项目控制污染与环境保护目标为：，保护厂区周围的环境空气质⑴控制营运期锅炉排放的烟尘与SO2量；⑵控制营运期生产废水及生活污水的排放，保护呼兰河水质；⑶控制施工及运营期的噪声声强，采取有效措施，严防噪声污染。

2023年PTT纤维行业市场发展现状PTT纤维是聚对苯二甲酸丁二醇酯的简称，是一种新型合成纤维，具有良好的物理化学性能，广泛应用于纺织、汽车制造等领域。

目前，PTT纤维行业市场呈现出以下发展现状：一、市场规模不断扩大据统计，PTT纤维在全球化纤市场中的占比逐年提高。

近年来，PTT纤维产能不断提高，市场规模也随之扩大。

预计到2025年，全球PTT纤维市场规模将达到230亿美元以上。

二、市场需求不断增长PTT纤维具有良好的柔软性、弹性、抗皱性等优点，广泛应用于服装、家居纺织、汽车制造等领域。

随着生活水平的提高和消费观念的更新，PTT纤维产品在市场上的需求量逐年增长。

尤其是在亚太地区，PTT纤维市场的增长速度更快。

三、绿色环保成为市场发展关键PTT纤维是一种绿色环保的合成纤维，由于其生产过程中不使用有毒有害物质，且可通过生物降解，不会对环境造成污染。

在环保意识逐渐提高的今天，绿色环保已经成为了PTT纤维行业发展的重要方向。

四、产业竞争加剧随着PTT纤维市场的不断扩大，行业内参与竞争的企业也不断增加。

国内外知名企业如杜邦、INVISTA、雅戈尔等均进入了PTT纤维市场，行业内竞争愈发激烈。

此外，原材料成本、环保标准、技术创新等也是企业竞争的关键因素。

五、技术创新为产业升级提供支撑技术创新一直是PTT纤维行业发展的关键，近年来，国内外PTT纤维厂商不断投入研发力量，提高产业技术水平，逐步实现向高附加值产品的转型升级。

同时，产业上下游也不断互动，推动着PTT纤维产业向整体性、智能化、绿色化方向迈进。

总之，PTT纤维行业市场规模不断扩大，市场需求不断增长，且绿色环保已经成为了产业发展的重要方向，技术创新也为产业升级提供了支撑。

然而，产业竞争愈发激烈，需要企业加强管理，不断提升产品竞争力。

聚对苯二甲酸丙二醇酯(PTT)项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司编制时间：高级工程师：高建关于编制聚对苯二甲酸丙二醇酯(PTT)项目可行性研究报告编制说明（模版型）【立项 批地 融资 招商】核心提示：1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。

2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (8)2.1项目提出背景 (8)2.2本次建设项目发起缘由 (8)2.3项目建设必要性分析 (8)2.3.1促进我国聚对苯二甲酸丙二醇酯(PTT)产业快速发展的需要 (9)2.3.2加快当地高新技术产业发展的重要举措 (9)2.3.3满足我国的工业发展需求的需要 (9)2.3.4符合现行产业政策及清洁生产要求 (9)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (10)2.3.6增加就业带动相关产业链发展的需要 (10)2.3.7促进项目建设地经济发展进程的的需要 (11)2.4项目可行性分析 (11)2.4.1政策可行性 (11)2.4.2市场可行性 (11)2.4.3技术可行性 (12)2.4.4管理可行性 (12)2.4.5财务可行性 (13)2.5聚对苯二甲酸丙二醇酯(PTT)项目发展概况 (13)2.5.1已进行的调查研究项目及其成果 (13)2.5.2试验试制工作情况 (14)2.5.3厂址初勘和初步测量工作情况 (14)2.5.4聚对苯二甲酸丙二醇酯(PTT)项目建议书的编制、提出及审批过程 (14)2.6分析结论 (14)第三章行业市场分析 (16)3.1市场调查 (16)3.1.1拟建项目产出物用途调查 (16)3.1.2产品现有生产能力调查 (16)3.1.3产品产量及销售量调查 (17)3.1.4替代产品调查 (17)3.1.5产品价格调查 (17)3.1.6国外市场调查 (18)3.2市场预测 (18)3.2.1国内市场需求预测 (18)3.2.2产品出口或进口替代分析 (19)3.2.3价格预测 (19)3.3市场推销战略 (19)3.3.1推销方式 (20)3.3.2推销措施 (20)3.3.3促销价格制度 (20)3.3.4产品销售费用预测 (21)3.4产品方案和建设规模 (21)3.4.1产品方案 (21)3.4.2建设规模 (21)3.5产品销售收入预测 (22)3.6市场分析结论 (22)第四章项目建设条件 (22)4.1地理位置选择 (23)4.2区域投资环境 (24)4.2.1区域地理位置 (24)4.2.2区域概况 (24)4.2.3区域地理气候条件 (25)4.2.4区域交通运输条件 (25)4.2.5区域资源概况 (25)4.2.6区域经济建设 (26)4.3项目所在工业园区概况 (26)4.3.1基础设施建设 (26)4.3.2产业发展概况 (27)4.3.3园区发展方向 (28)4.4区域投资环境小结 (29)第五章总体建设方案 (30)5.1总图布置原则 (30)5.2土建方案 (30)5.2.1总体规划方案 (30)5.2.2土建工程方案 (31)5.3主要建设内容 (32)5.4工程管线布置方案 (33)5.4.1给排水 (33)5.4.2供电 (34)5.5道路设计 (36)5.6总图运输方案 (37)5.7土地利用情况 (37)5.7.1项目用地规划选址 (37)5.7.2用地规模及用地类型 (37)第六章产品方案 (39)6.1产品方案 (39)6.2产品性能优势 (39)6.3产品执行标准 (39)6.4产品生产规模确定 (39)6.5产品工艺流程 (40)6.5.1产品工艺方案选择 (40)6.5.2产品工艺流程 (40)6.6主要生产车间布置方案 (40)6.7总平面布置和运输 (41)6.7.1总平面布置原则 (41)6.7.2厂内外运输方案 (41)6.8仓储方案 (41)第七章原料供应及设备选型 (42)7.1主要原材料供应 (42)7.2主要设备选型 (42)7.2.1设备选型原则 (43)7.2.2主要设备明细 (44)第八章节约能源方案 (45)8.1本项目遵循的合理用能标准及节能设计规范 (45)8.2建设项目能源消耗种类和数量分析 (45)8.2.1能源消耗种类 (45)8.2.2能源消耗数量分析 (45)8.3项目所在地能源供应状况分析 (46)8.4主要能耗指标及分析 (46)8.4.1项目能耗分析 (46)8.4.2国家能耗指标 (47)8.5节能措施和节能效果分析 (47)8.5.1工业节能 (47)8.5.2电能计量及节能措施 (48)8.5.3节水措施 (48)8.5.4建筑节能 (49)8.5.5企业节能管理 (50)8.6结论 (50)第九章环境保护与消防措施 (51)9.1设计依据及原则 (51)9.1.1环境保护设计依据 (51)9.1.2设计原则 (51)9.2建设地环境条件 (52)9.3 项目建设和生产对环境的影响 (52)9.3.1 项目建设对环境的影响 (52)9.3.2 项目生产过程产生的污染物 (53)9.4 环境保护措施方案 (54)9.4.1 项目建设期环保措施 (54)9.4.2 项目运营期环保措施 (55)9.4.3环境管理与监测机构 (57)9.5绿化方案 (57)9.6消防措施 (57)9.6.1设计依据 (57)9.6.2防范措施 (58)9.6.3消防管理 (59)9.6.4消防设施及措施 (60)9.6.5消防措施的预期效果 (60)第十章劳动安全卫生 (61)10.1 编制依据 (61)10.2概况 (61)10.3 劳动安全 (61)10.3.1工程消防 (61)10.3.2防火防爆设计 (62)10.3.3电气安全与接地 (62)10.3.4设备防雷及接零保护 (62)10.3.5抗震设防措施 (63)10.4劳动卫生 (63)10.4.1工业卫生设施 (63)10.4.2防暑降温及冬季采暖 (64)10.4.3个人卫生 (64)10.4.4照明 (64)10.4.5噪声 (64)10.4.6防烫伤 (64)10.4.7个人防护 (65)10.4.8安全教育 (65)第十一章企业组织机构与劳动定员 (66)11.1组织机构 (66)11.2激励和约束机制 (66)11.3人力资源管理 (67)11.4劳动定员 (67)11.5福利待遇 (68)第十二章项目实施规划 (69)12.1建设工期的规划 (69)12.2 建设工期 (69)12.3实施进度安排 (69)第十三章投资估算与资金筹措 (70)13.1投资估算依据 (70)13.2建设投资估算 (70)13.3流动资金估算 (71)13.4资金筹措 (71)13.5项目投资总额 (71)13.6资金使用和管理 (74)第十四章财务及经济评价 (75)14.1总成本费用估算 (75)14.1.1基本数据的确立 (75)14.1.2产品成本 (76)14.1.3平均产品利润与销售税金 (77)14.2财务评价 (77)14.2.1项目投资回收期 (77)14.2.2项目投资利润率 (78)14.2.3不确定性分析 (78)14.3综合效益评价结论 (81)第十五章风险分析及规避 (83)15.1项目风险因素 (83)15.1.1不可抗力因素风险 (83)15.1.2技术风险 (83)15.1.3市场风险 (83)15.1.4资金管理风险 (84)15.2风险规避对策 (84)15.2.1不可抗力因素风险规避对策 (84)15.2.2技术风险规避对策 (84)15.2.3市场风险规避对策 (84)15.2.4资金管理风险规避对策 (85)第十六章招标方案 (86)16.1招标管理 (86)16.2招标依据 (86)16.3招标范围 (86)16.4招标方式 (87)16.5招标程序 (87)16.6评标程序 (88)16.7发放中标通知书 (88)16.8招投标书面情况报告备案 (88)16.9合同备案 (88)第十七章结论与建议 (90)17.1结论 (90)17.2建议 (90)附表 (91)附表1 销售收入预测表 (91)附表2 总成本表 (92)附表3 外购原材料表 (94)附表4 外购燃料及动力费表 (95)附表5 工资及福利表 (97)附表6 利润与利润分配表 (98)附表7 固定资产折旧费用表 (99)附表8 无形资产及递延资产摊销表 (100)附表9 流动资金估算表 (101)附表10 资产负债表 (103)附表11 资本金现金流量表 (104)附表12 财务计划现金流量表 (106)附表13 项目投资现金量表 (108)附表14 借款偿还计划表 (110) (114)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。

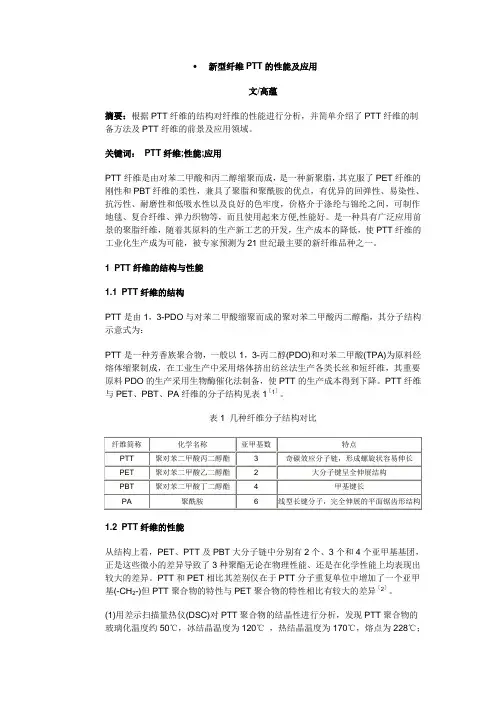

新型纤维PTT的性能及应用文/高蕴摘要：根据PTT纤维的结构对纤维的性能进行分析，并简单介绍了PTT纤维的制备方法及PTT纤维的前景及应用领域。

关键词：PTT纤维;性能;应用PTT纤维是由对苯二甲酸和丙二醇缩聚而成，是一种新聚脂，其克服了PET纤维的刚性和PBT纤维的柔性，兼具了聚脂和聚酰胺的优点，有优异的回弹性、易染性、抗污性、耐磨性和低吸水性以及良好的色牢度，价格介于涤纶与锦纶之间，可制作地毯、复合纤维、弹力织物等，而且使用起来方便,性能好。

是一种具有广泛应用前景的聚脂纤维，随着其原料的生产新工艺的开发，生产成本的降低，使PTT纤维的工业化生产成为可能，被专家预测为21世纪最主要的新纤维品种之一。

1 PTT纤维的结构与性能1.1 PTT纤维的结构PTT是由1，3-PDO与对苯二甲酸缩聚而成的聚对苯二甲酸丙二醇酯，其分子结构示意式为：PTT是一种芳香族聚合物，一般以1，3-丙二醇(PDO)和对苯二甲酸(TPA)为原料经熔体缩聚制成，在工业生产中采用熔体挤出纺丝法生产各类长丝和短纤维，其重要原料PDO的生产采用生物酶催化法制备，使PTT的生产成本得到下降。

PTT纤维与PET、PBT、PA纤维的分子结构见表1［1］。

表1 几种纤维分子结构对比1.2 PTT纤维的性能从结构上看，PET、PTT及PBT大分子链中分别有2个、3个和4个亚甲基基团，正是这些微小的差异导致了3种聚酯无论在物理性能、还是在化学性能上均表现出较大的差异。

PTT和PET相比其差别仅在于PTT分子重复单位中增加了一个亚甲基(-CH2-)但PTT聚合物的特性与PET聚合物的特性相比有较大的差异［2］。

(1)用差示扫描量热仪(DSC)对PTT聚合物的结晶性进行分析，发现PTT聚合物的玻璃化温度约50℃，冰结晶温度为120℃，热结晶温度为170℃，熔点为228℃；并且无论是冰结晶过程还是热结晶过程PTT聚合物都比PET聚合物更快的结晶速度和结晶能力。

年产3000吨聚对苯二甲酸丙二醇酯〔ptt〕纤维工程可行性研究报告目录第一章总论 (2)第二章公司根本状况 (7)第三章市场和产品方案 (9)第四章原料供应及能源耗费 (12)第五章生产工艺与设备 (13)第六章环境保护、职业安全卫生及消防 (15)第七章节能及综合利用 (20)第八章工程组织管理和实行规划 (22)第九章工程实行进度建议 (23)第十章投资估量及资本筹备 (24)第十一章财务评论 (25)第一章总论工程名称：年产3000吨聚对苯二甲酸丙二醇酯〔ptt〕纤维工程工程主办单位：江苏海洋纺织科技纺织科技工程负责人：龚国华单位现址：泗阳县经济开发区东区〔标二期〕工程建设地址：泗阳县经济开发区东区〔标二期〕可行性研究报告编制单位：江苏海洋纺织科技纺织科技1.2.1 工程提出的背景江苏海洋纺织科技纺织科技是专业从事ptt纤维生产的公司，近几年跟着中国纺织行业及市场经济的高速展开ptt纤维产品销往华南、华东地域，求过于供，没法知足市场需求。

销售网络健全，力量雄厚。

为了提高市场竞争力，不断提高产质量量和产量，开发新技术、新产品，经过本项引进外国先进的要点设备，同时汲取外国先进技术，培训人材，不单为市场供应大批先进产品，以知足国内外市场的需求，同时也是适应国际潮流、行业展开趋向以及公司自己展开的要求。

所以组织建设工程，是特别必需和可行的。

主要为了知足市场要需求，所引进的纺织设备为此刻世界最初进的设备：德国欧瑞康纺丝机。

产品定位为高档，以知足ptt 纤维的需求。

跟着世界经济的复苏和我国经济的强势增添，纺织产业市场远景喜人，国内需求强烈，出口增添较快，所以，本工程的投产有较好的经济效益和社会效益。

1.3可行性研究依照及范围1.3.1 研究依照(1)江苏海洋纺织科技纺织科技有关根基资料及市场状况。

(2)国家鼓舞展开的政策。

1.3.2工程编制原那么：依据“依赖技术改造，促进技术进步，采纳新技术、新工艺、新资料〞的精神，按上司政府对工程审批要求，经市场展望和全面评估测算，并联合公司实质状况进行编制本工程可行性研究报告。

2013年2月陈君等．聚对苯二甲酸丙二醇酯的研究进展49聚对苯二甲酸丙二醇酯的研究进展陈君1，黄宝铨2，陈婷1，陈庆华2，肖荔人1，钱庆荣2 (1．福建师范大学材料科学与工程学院，福州350007；2．福建师范大学环境科学与工程学院，福州350007)[摘要]介绍了聚对苯二甲酸丙二醇酯(PTT)热塑性聚酯在纤维材料和工程塑料领域的应用和研究进展。

详细综述了近年来国内外学者对P7r r树脂的结构合成、共混改性以及结晶性能等方面的研究概况，重点是共混改性，其中包括聚烯烃类、聚酯类、热塑性弹性体及A B s树脂的共混改性；结晶性能主要是m结晶过程中结晶动力学研究以及与其共混物的结晶性能研究，并认为PI-I'树脂未来将在工程塑料领域具有更广泛的开发应用前景。

[关键词]聚对苯二甲酸丙二醇酯结构共混结晶改性聚对苯二甲酸丙二醇酯(Pr T)是由对苯二甲酸(门A)和l，3一丙二醇(PD O)缩聚而成的新型热塑性聚酯，其分子化学结构中含有奇数个亚甲基单元，在分子链之间会产生“奇碳效应”。

因此，Pr T分子中三个亚甲基单元采取高度紧密排列的旁式一旁式构型¨j，分子链呈螺旋型即明显的“z”字形构象，这种非伸直链型的螺旋状结构赋予PT T优异的弹性恢复能力和回弹率，使其具有独特的应用加工性能。

P TT与聚对苯二甲酸乙二酸酯(PE T)和聚对苯二甲酸丁二醇酯(PBT)均是脂肪族聚酯树脂，在纤维材料应用领域里，m不仅克服了PET的刚性和PB T的柔性，而且综合了尼龙的柔软性、腈纶的蓬松性和涤纶的抗污性等优点，引起了纤维材料界的瞩目，国内外将PT T作为2l世纪的新型化纤材料之一。

目前开发的PI-I’纤维及其所拓展应用领域的研究主要集中在以下几个方面旧J：合成PD O生产工艺的开发研究；m纺丝工艺技术研究；PT T纺织品的开发应用研究；PT T 纤维在非织造布中的应用研究等。

在工程塑料应用领域里，m作为一种新型的工程塑料，既具有与PET相媲美的力学性能，又具有与PB T相类似的加工性能，其开发应用前景引起学术界和产业界的极大关注。

聚对苯二甲酸丙二醇酯的结构性能与纤维性能研究摘要ｆ（聚对苯二甲酸丙二醇酯（ＰＴＴ）是一种性能优异的新型聚酯树脂，它皖保持了聚对苯二甲酸乙二醇酯（ＰＥＴ）的一些优良性能，又有更好的染色性及拉伸回弹性。

本论文重点对ＰＴＴ树脂的等温结晶性能、非等温结晶性能及其纤维制备进行了研究。

ｙ十首先，本文讨论了ＰＴＴ树脂的等温结晶性能。

研究表明，ＰＥＴ的最大等温结晶温度为１８０＂Ｃ，而ＰＴＴ的最大等温结晶温度为１７０。

Ｃ，低于ＰＥＴ。

而ｘ一衍射的研究表明，在同样的热处理温度和时间下，ＰＢＴ的结晶能力最强，结晶最为完整，ＰＥＴ较弱，ＰＴＴ介于ＰＥＴ和ＰＢＴ之间，并且更接近ＰＢＴ。

同时，还采用热台偏光显微镜和ＤＳＣ差示扫描量热仪对ＰＥＴ、ＰＴＴ和ＰＢＴ的结晶性能进行了研究。

实验得到的结果是：ＰＢＴ具有极强的结晶能力。

在相同的△Ｔ下，ＰＴＴ的结晶诱导期和球晶出现的时间比ＰＥＴ短，球晶的生长速率也比ＰＥＴ快；同时，在相同的△Ｔ下，ＰＴＴ的总结晶速率大于ＰＥＴ。

ＰＥＴ和ＰＴＴ在较高的温度下等温结晶时倾向于异相成核，而随着等温结晶温度的降低，开始倾向于均相成核。

本文还讨论了ＰＴＴ非等温结晶时的情况。

通过降温ＤＳＣ实验，我们发现峰顶温度Ｔｐ、到达峰项的时间ｔｍ。

在Ｔｐ时的相对结晶度Ｘ以及对应的焓变都随冷却速度的提高而下降，这可能是由于在不同的降温温度下成核密度有所不同而引起的。

应用了多种方法对实验结果进行了分析，结果表明，Ｏｚａｗａ方法并不能很好的描述这个过程，而Ｈ．Ｍ处理则可以得到较好的结果，所得的Ａｖｒａｍｉ指数随冷却速率的增加而降低。

利用Ｋｉｓｓｉｎｇｅｒ方法得到的结晶活化能比等温结晶过程计算出的值稍高。

本文还对ＰＴＴ树脂的纺丝，以及所得到的纤维的结构性能进行了＼厂研黼流变仪模拟纺丝的基础上，确定了适当的纺丝工艺条件。

ＰＴＴ＼树脂在干燥至含水率低于５０ｐｐｍ时，在普通熔纺设备上能顺利的纺成长丝。

然后，通过二次拉伸设备，卷绕丝可稳定的拉伸。
