中建安全标准化图册图集(上下全集)(全电子版)(120P)

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

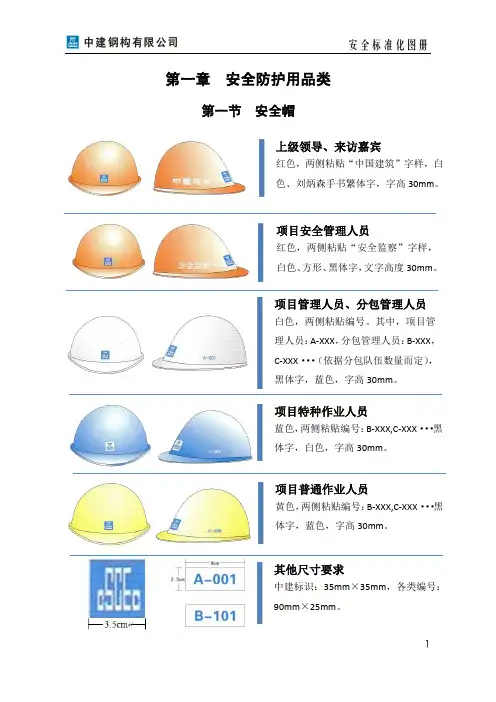

建筑工程安全生产标准化图集一、安全防护用品的要求1.1、安全帽1. 施工现场应使用合格的安全帽。

2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。

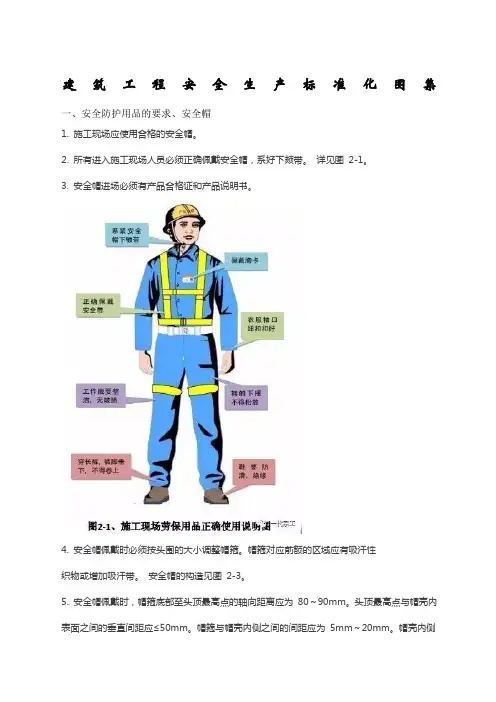

详见图2-1。

3. 安全帽进场必须有产品合格证和产品说明书。

4. 安全帽佩戴时必须按头围的大小调整帽箍。

帽箍对应前额的区域应有吸汗性织物或增加吸汗带。

安全帽的构造见图2-3。

5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为80～90mm。

头顶最高点与帽壳内表面之间的垂直间距应≤50mm。

帽箍与帽壳内侧之间的间距应为5mm～20mm。

帽壳内侧与帽衬之间存在的突出物高度不得超过6mm，突出物应有软垫覆盖。

如果安全帽上设置通气孔，通气孔总面积为150mm～450mm。

6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。

7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。

8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。

9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。

详见图2-2。

1.2、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。

2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。

3. 安全带进场必须有产品合格证和产品说明书。

安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。

4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。

5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-46. 不准将绳打结使用。

不准将钩直接挂在安全绳上使用，应挂在连接环上用。

7. 安全带上的各种部件不得任意拆掉。

更换新绳时要注意加绳套。

8. 安全绳不得擅自接长使用。

施工现场安全设施标准化图集第二版二零一三年十二月编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“敬畏生命，关注安全，监管并重，落实责任”的安全理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中建安装工程有限公司施工现场安全设施标准化图集》。

本图集主要内容是：1、钢结构；2、石油化工；3、机电安装；4、建筑工程安全防护；5、脚手架；6、施工用电；7、起重机械；8、施工机具；9、消防；10、警示、标识牌；11、个人防护用品；12、其它一、《图集》编写原则及要求：1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。

2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。

3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。

4、《图集》编写图文并茂，突出细部节点，便于操作实施。

二、《图集》推广使用要求：1、本图集作为企业内部最低标准推广使用。

2、项目安全设施当地方建设主管部门有标准、有要求时，优先采用地方标准；当地方无要求时，按该标准执行。

3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。

4、本标准自发布之日起执行。

三、编制依据：《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号）《建筑起重机械安全监督管理规定》（建设部166号令）《建筑施工特种作业人员管理规定》（建质〔2008〕75号）《建筑施工个人劳动防护用品使用管理暂行规定》（建质〔2007〕255号）《建筑施工安全检查标准》（JGJ59-2011）《施工现场临时用电安全技术规范》（JGJ 46-2005）《建筑施工高处作业安全技术规范》（JGJ 80-91）《建筑施工扣件式脚手架安全技术规范》（JGJ130-2011）《龙门架及井字架物料提升机安全技术规范》（JGJ 88-2010）《施工现场机械设备检查技术规程》（JGJ 160-2008）《建筑机械使用安全技术规程》（JGJ 33-2012）《建筑施工门式钢管脚手架安全技术规范》（JGJ 128-2010）《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）《施工现场临时建筑物技术规范》（JGJ/T188-2009）《建筑施工现场环境与卫生标准》（JGJ/146-2004）《建设工程施工现场消防安全技术规范》（GB50720-2011）中国建筑股份有限公司《项目管理手册》、《安全生产管理手册》中国建筑《施工现场安全防护标准图册（试行）》中建安装《施工现场标准化图集》本《图集》由公司安全环境管理部负责修订解释，执行过程中如有意见或建议，请寄送中建安装工程有限公司安全环境管理部（地址：南京市尧化门尧佳路9号；邮政编码210046）。

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

中建总公司安全防护标准化图集施工现场安全防护标准图册编制说明为了进一步贯彻落实《中国建筑安全生产管理手册》，实现施工现场安全防护标准化，进而推动全系统安全生产管理的同质化、规范化和标准化进程，树立“中国建筑，和谐环境为本；生命至上，安全运营第一”的安全理念，依据国家相关法律法规、标准规范，结合股份公司各项制度及现场实际情况，编制了《中国建筑施工现场安全防护标准化图集》（试行）。

（以下简称《图集》）。

《图集》从规范化、标准化出发，力求统一性和可操作性，以简明扼要、突出重点、彰显中建品牌为编制原则进行编写，共包括平平安安提示牌及其他图牌、架设（脚手架）作业安全防护、洞口安全防护、临边安全防护、施工电梯安全防护、现场部分用电、机加工、架模安全防护、基础设施安全防护和消防安全等八章内容。

其中基础设施安全防护是针对基础设施施工中有别于一般房建工程的特殊防护进行阐述的。

本章未提及，基础设施施工中存在的，而且其他七章涵盖的内容，应遵照相应章节执行。

《图集》适用于中建系统内所有房建施工项目、铁路施工项目、公路施工项目、桥梁架设项目、隧道施工项目、地铁施工项目、电力设施施工项目等等。

《图集》在编写过程中得到了各单位和有关专家的大力支持。

今后，《图集》还将不断的完善和深化。

执行过程中，仍希望各单位和专家及时向我们反馈建议和意见。

1施工现场安全防护标准图册编制依据《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理办法》建筑［2009］87号《建筑起重机械安全监督管理规定》建设部166号令《建筑施工特种作业人员管理规定》建质［2019］75号《建筑施工个人劳动防护用品使用管理暂行规定》建质［2019］255号《铁路建设项目现场安全文明标志》建计［2009］44号《铁路营业线施工安全管理办法》铁办［2019］190号《关于加强隧道工程安全工作的若干意见》铁建设［2019］102号《铁路建设工程安全生产管理办法》铁建设［2019］179号《水利工程建设安全生产管理规定》水利部26号令《公路工程施工安全技术规程》JTJ 076-95《建筑施工安全检查标准》GB 59-99《施工现场临时用电安全技术规范》JGJ 46-2019《建筑施工高处作业安全技术规范》JGJ 80-912施工现场安全防护标准图册《龙门架及井字架物料提升机安全技术规范》JGJ 88-92《施工现场机械设备检查技术规程》JGJ 160-2019《建筑机械使用安全技术规程》JGJ 33-2019《建筑施工扣件式脚手架安全技术规程》JGJ 130-2019《建筑施工门式钢管脚手架安全技术规范》JGJ 128-2000《建筑施工工具式脚手架安全技术规范》JGJ202-2019《建筑施工模板工程安全技术规范》JGJ 162-2019《中国建筑股份有限公司安全生产管理条例》《中国建筑安全生产管理手册》《中国建筑工程总公司工程项目安全与文明施工管理规定》《企业形象视觉识别手册》3施工现场安全防护标准图册目录第一章平平安安提示牌及其他图牌........................................................... ........................................................... ........................................................... . (1)第一节平平和安安........................................................... ........................................................... ........................................................... .. (1)第二节平平安安提示牌........................................................... ........................................................... ........................................................... (2)第三节危险源公示牌......................................................... ........................................................... ........................................................... . (25)第四节设备状态牌......................................................... ........................................................... ........................................................... .. (26)第五节危险性较大工程安全责任公示牌........................................................... ........................................................... ........................................................... . (27)第二章架设（脚手架）作业安全防护........................................................... ........................................................... ........................................................... . (28)第一节外防护脚手架安全防护........................................................... ........................................................... ........................................................... .. (28)第二节安全通道防护棚安全防护........................................................... ........................................................... ........................................................... . (32)第三节斜道安全防护........................................................... ........................................................... ........................................................... .. (33)第四节卸料平台安全防护........................................................... ........................................................... ........................................................... (34)第三章洞口安全防护........................................................... ........................................................... ........................................................... . (35)第一节预留洞口安全防护........................................................... ........................................................... ........................................................... (35)第二节电梯井（管道井）口安全防护........................................................... ........................................................... ........................................................... .. (37)第四章临边安全防护...................................................................................................................... ........................................................... . (38)第一节基坑边安全防护........................................................... ........................................................... ........................................................... . (38)第二节楼层边、阳台边、屋面边安全防护........................................................... ........................................................... ........................................................... . (39)第三节楼梯边安全防护........................................................... ........................................................... ........................................................... . (40)第五章施工电梯安全防护........................................................... ........................................................... ........................................................... .. (41)第一节施工电梯运料平台安全防护........................................................... ........................................................... ........................................................... (41)第二节施工电梯运料平台防护门......................................................... ........................................................... ........................................................... (42)第六章现场部分用电、机加工、架模安全防护........................................................... ........................................................... ........................................................... (43)第一节配电箱安全防护........................................................... ........................................................... ........................................................... . (43)1施工现场安全防护标准图册第二节配电箱防护棚......................................................... ........................................................... ........................................................... . (44)第三节设备用电安全防护........................................................... ........................................................... ........................................................... (45)第四节钢筋加工防护棚......................................................... ........................................................... ........................................................... (46)第五节木工加工防护棚......................................................... ........................................................... ........................................................... (47)第六节大模板存放安全防护........................................................... ........................................................... ........................................................... .. (48)第七章基础设施安全防护........................................................... ........................................................... ........................................................... .. (49)第一节隧道施工安全防护........................................................... ........................................................... ........................................................... (49)第二节路桥施工安全防护...................................................................................................................... ........................................................... (51)第八章消防安全........................................................... ........................................................... ........................................................... (53)第一节消防设施及器材......................................................... ........................................................... ........................................................... (53)第二节动火作业........................................................... ........................................................... ........................................................... .........................................................542施工现场安全防护标准图册第一章平平安安提示牌及其他图牌第一节平平和安安1、平平和安安是中国建筑推出的施工现场安全生产宣传形象大使。

建筑工程安全生产标准化图集一、安全防护用品的要求、安全帽1. 施工现场应使用合格的安全帽。

2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。

详见图2-1。

3. 安全帽进场必须有产品合格证和产品说明书。

4. 安全帽佩戴时必须按头围的大小调整帽箍。

帽箍对应前额的区域应有吸汗性织物或增加吸汗带。

安全帽的构造见图2-3。

5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为80～90mm。

头顶最高点与帽壳内表面之间的垂直间距应≤50mm。

帽箍与帽壳内侧之间的间距应为5mm～20mm。

帽壳内侧与帽衬之间存在的突出物高度不得超过6mm，突出物应有软垫覆盖。

如果安全帽上设置通气孔，通气孔总面积为150mm～450mm。

6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。

7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。

8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。

9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。

详见图2-2。

、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。

2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。

3. 安全带进场必须有产品合格证和产品说明书。

安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。

4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于。

5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-46. 不准将绳打结使用。

不准将钩直接挂在安全绳上使用，应挂在连接环上用。

7. 安全带上的各种部件不得任意拆掉。

更换新绳时要注意加绳套。

8. 安全绳不得擅自接长使用。

9. 使用8m以上长绳应加缓冲器，自锁钩用吊绳除外。
