一、初二物理光现象实验易错压轴题（难）1．如图是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。

（1）实验时，玻璃板应该_____（选填“竖立”、“斜立”）在白纸上。

（2）实验中选择两根完全一样的蜡烛A和B，其目的是_____。

移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是_____。

（3）当蜡烛A远离玻璃板时，它的像将_____（选填“靠近”、“远离”）玻璃板，像_____（选填“变大”“变小”“不变”）。

（4）细心的小明透过玻璃观察蜡烛A的像时，看到像的后面还有一个较模糊、与像有部重叠的像，出现两个像的原因是_____。

【答案】竖立为了比较物像的大小关系便于比较像与物到玻璃板的距离是否相等远离不变玻璃的两个表面同时反射，每个表面成一个像【解析】【分析】（1）玻璃板要竖直放置，否则不论怎样移动后面的蜡烛都不会与前面蜡烛成的像完全重合。

（2）平面镜成的像与物体的大小相等；到镜面的距离相等；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，便于比较像与物到玻璃板的距离是否相等；（3）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。

（4）从玻璃的两面都能反射光，利用光的反射现象可知能成两个像，从这个角度去析此题。

【详解】（1）像与物是关于镜子对称的，实验时玻璃板要竖立放置，如果不竖立，成的像就偏高或偏低，后面的蜡烛是摆在桌面上的，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。

（2）实验中选择两根完全一样的蜡烛A 和B，是为了比较物像的大小关系；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是便于比较像与物到玻璃板的距离是否相等；（3）物与像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体远离平面镜，像也远离平面镜，像的大小不变（等于物体的大小）。

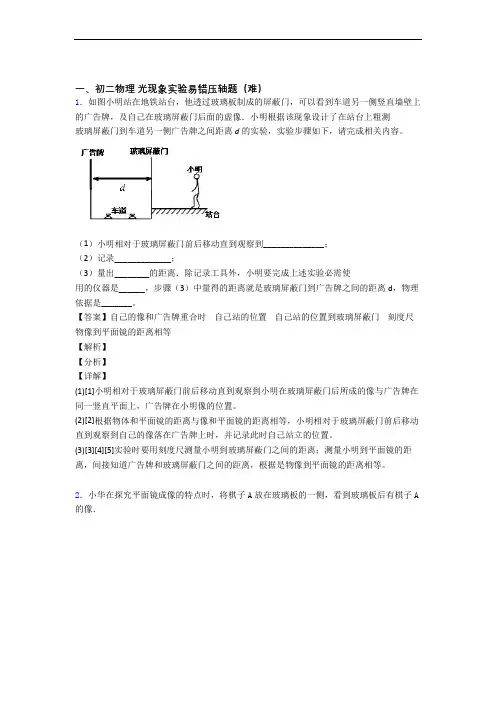

一、初二物理光现象实验易错压轴题（难）1．如图小明站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌，及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验，实验步骤如下，请完成相关内容。

（1）小明相对于玻璃屏蔽门前后移动直到观察到______________；（2）记录_____________；（3）量出________的距离．除记录工具外，小明要完成上述实验必需使用的仪器是______，步骤（3）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是_______。

【答案】自己的像和广告牌重合时自己站的位置自己站的位置到玻璃屏蔽门刻度尺物像到平面镜的距离相等【解析】【分析】【详解】(1)[1]小明相对于玻璃屏蔽门前后移动直到观察到小明在玻璃屏蔽门后所成的像与广告牌在同一竖直平面上，广告牌在小明像的位置。

(2)[2]根据物体和平面镜的距离与像和平面镜的距离相等，小明相对于玻璃屏蔽门前后移动直到观察到自己的像落在广告牌上时，并记录此时自己站立的位置。

(3)[3][4][5]实验时要用刻度尺测量小明到玻璃屏蔽门之间的距离；测量小明到平面镜的距离，间接知道广告牌和玻璃屏蔽门之间的距离，根据是物像到平面镜的距离相等。

2．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．3．小军在做“探究平面镜成像的特点”的实验，如图（1）应选择_____（选填“明亮”“黑暗”）的环境；（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．【答案】黑暗 D 等效替代法不能虚不会寻找普遍规律暗 0.4【解析】(1)应选择在黑暗的环境进行实验，像看起来更清晰。

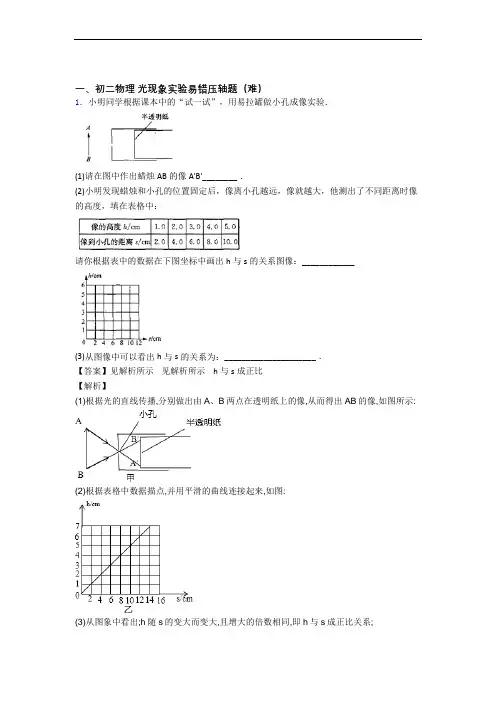

一、初二物理光现象实验易错压轴题（难）1．小明同学根据课本中的“试一试”，用易拉罐做小孔成像实验．(1)请在图中作出蜡烛AB的像A'B'________．(2)小明发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大，他测出了不同距离时像的高度，填在表格中：请你根据表中的数据在下图坐标中画出h与s的关系图像：____________(3)从图像中可以看出h与s的关系为：_____________________．【答案】见解析所示见解析所示 h与s成正比【解析】(1)根据光的直线传播,分别做出由A、B两点在透明纸上的像,从而得出AB的像,如图所示:(2)根据表格中数据描点,并用平滑的曲线连接起来,如图:(3)从图象中看出;h随s的变大而变大,且增大的倍数相同,即h与s成正比关系;因此，本题正确答案是: (1). 见解析所示 (2). 见解析所示 (3). h与s成正比【的距离】(1)小孔成像是光的直线传播现象;物体上部的光线通过小孔后,射到了光屏的下部;物体下部的光线通过小孔后,射到了光屏的上部,因此通过小孔后所成的像是倒立的像.(2)找出表格中的数据在坐标纸中的对应点,然后连接成平滑的曲线;(3)可以看出,当像离小孔越远,像的大小是变大的.2．小军在做“探究平面镜成像的特点”的实验，如图（1）应选择_____（选填“明亮”“黑暗”）的环境；（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．【答案】黑暗 D 等效替代法不能虚不会寻找普遍规律暗 0.4【解析】(1)应选择在黑暗的环境进行实验，像看起来更清晰。

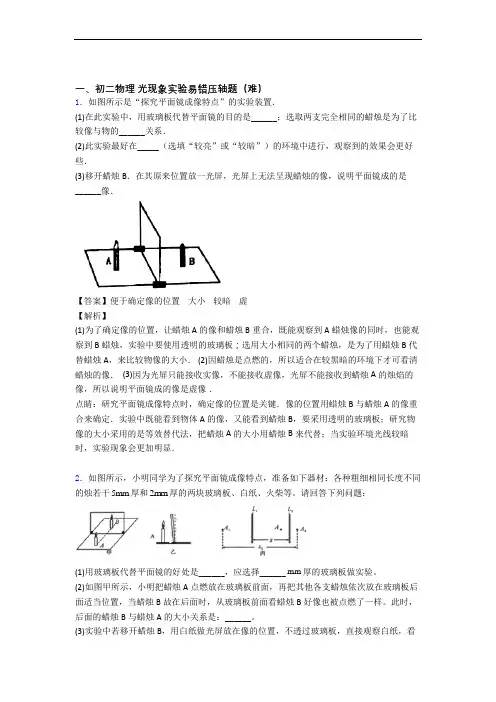

一、初二物理光现象实验易错压轴题（难）1．如图所示是“探究平面镜成像特点”的实验装置．(1)在此实验中，用玻璃板代替平面镜的目的是______；选取两支完全相同的蜡烛是为了比较像与物的______关系．(2)此实验最好在_____（选填“较亮”或“较暗”）的环境中进行，观察到的效果会更好些．(3)移开蜡烛B．在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是______像．【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小． (2)因蜡烛是点燃的，所以适合在较黑暗的环境下才可看清蜡烛的像． (3)因为光屏只能接收实像，不能接收虚像，光屏不能接收到蜡烛A的烛焰的像，所以说明平面镜成的像是虚像．点睛：研究平面镜成像特点时，确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板；研究物像的大小采用的是等效替代法，把蜡烛A的大小用蜡烛B来代替；当实验环境光线较暗时，实验现象会更加明显．2．如图所示，小明同学为了探究平面镜成像特点，准备如下器材：各种粗细相同长度不同的烛若干5mm厚和2mm厚的两块玻璃板、白纸、火柴等。

请回答下列问题：(1)用玻璃板代替平面镜的好处是______，应选择______mm厚的玻璃板做实验。

(2)如图甲所示，小明把蜡烛A点燃放在玻璃板前面，再把其他各支蜡烛依次放在玻璃板后面适当位置，当蜡烛B故在后面时，从玻璃板前面看蜡烛B好像也被点燃了一样。

此时，后面的蜡烛B与蜡烛A的大小关系是：______。

(3)实验中若移开蜡烛B，用白纸做光屏放在像的位置，不透过玻璃板，直接观察白纸，看不到蜡烛A 的像，说明平面镜成的是______（选填“虚”或“实”）像。

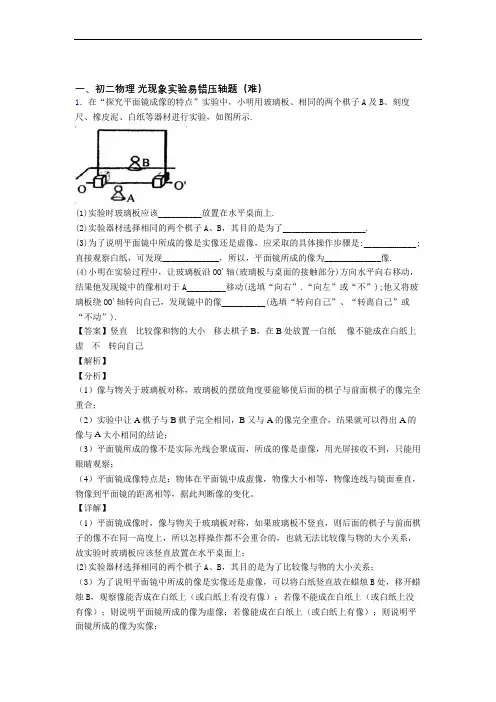

一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B，其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是:____________;直接观察白纸，可发现_____________，所以，平面镜所成的像为_____________像.(4)小明在实验过程中，让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动，结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己，发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B，在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】（1）像与物关于玻璃板对称，玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合；（2）实验中让A棋子与B棋子完全相同，B又与A的像完全重合，结果就可以得出A的像与A大小相同的结论；（3）平面镜所成的像不是实际光线会聚成而，所成的像是虚像，用光屏接收不到，只能用眼睛观察；（4）平面镜成像特点是：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等，据此判断像的变化。

【详解】（1）平面镜成像时，像与物关于玻璃板对称，如果玻璃板不竖直，则后面的棋子与前面棋子的像不在同一高度上，所以怎样操作都不会重合的，也就无法比较像与物的大小关系，故实验时玻璃板应该竖直放置在水平桌面上；(2)实验器材选择相同的两个棋子A、B，其目的是为了比较像与物的大小关系；（3）为了说明平面镜中所成的像是实像还是虚像，可以将白纸竖直放在蜡烛B处，移开蜡烛B，观察像能否成在白纸上（或白纸上有没有像）；若像不能成在白纸上（或白纸上没有像）；则说明平面镜所成的像为虚像；若像能成在白纸上（或白纸上有像）；则说明平面镜所成的像为实像；（4）当镜子沿00′轴（玻璃板与桌面的接触部分）方向水平向右移动时，由于像与物关于镜面是对称的，镜子在竖直方向上没有发生变化，所以镜中的像相对于A不移动；当镜子绕OO′向人转动时，像也向人的方向转动，如图：2．如图是小红“探究平面镜成像特点”的情景：小红的实验装置是：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。

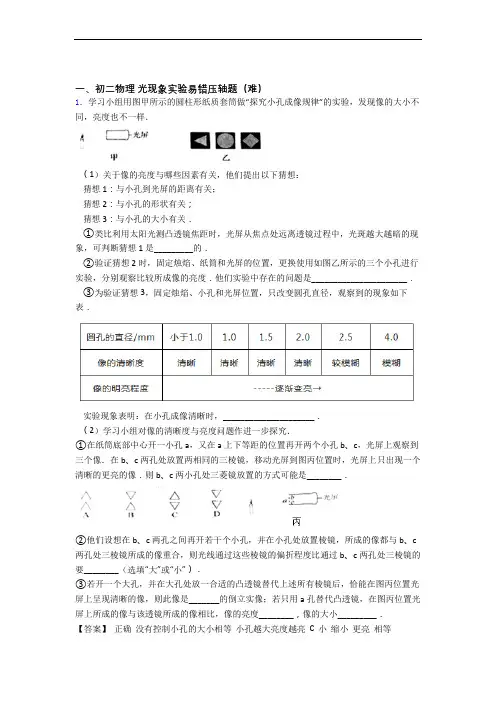

一、初二物理光现象实验易错压轴题（难）1．学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想：猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关；猜想3：与小孔的大小有关．①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是_________的．②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是______________________．③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．实验现象表明：在小孔成像清晰时，_____________________．（2）学习小组对像的清晰度与亮度问题作进一步探究．①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三菱镜放置的方式可能是________．②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”）．③若开一个大孔，并在大孔处放一合适的凸透镜替代上述所有棱镜后，恰能在图丙位置光屏上呈现清晰的像，则此像是_______的倒立实像；若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小_________．【答案】正确没有控制小孔的大小相等小孔越大亮度越亮 C 小缩小更亮相等【解析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中即改变了孔的形状，没有改变孔的大小，所以，此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮；（2）①三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式可能是凸透镜的形状，即图C的形状；②在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，此装置类似凸透镜，过光心时传播方向不变，越靠近光心的光线偏折程度的越小，故则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小；③根据图知，物距大于像距，可以判断出此时凸透镜成的是一个倒立缩小的实像，因为凸透镜和小孔都成倒立缩小的实像，像距和物距相等，所以像的大小是相等的，因为入射到凸透镜上的光数量较多，经凸透镜折射后，经过的像点的光线多，所以看起来亮一些（2）①因为凸透镜对光线有会聚作用，三棱镜具有偏折光的能力，所以，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式应是凸透镜的形状，即图C所示的形状。

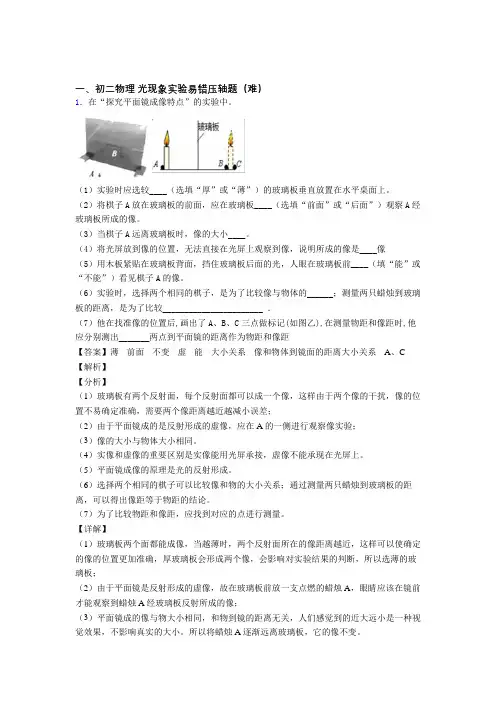

一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像特点”的实验中。

（1）实验时应选较____（选填“厚”或“薄”）的玻璃板垂直放置在水平桌面上。

（2）将棋子A放在玻璃板的前面，应在玻璃板____（选填“前面”或“后面”）观察A经玻璃板所成的像。

（3）当棋子A远离玻璃板时，像的大小____。

（4）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是____像（5）用木板紧贴在玻璃板背面，挡住玻璃板后面的光，人眼在玻璃板前____（填“能”或“不能”）看见棋子A的像。

（6）实验时，选择两个相同的棋子，是为了比较像与物体的______；测量两只蜡烛到玻璃板的距离，是为了比较_______________________．（7）他在找准像的位置后,画出了A、B、C三点做标记(如图乙),在测量物距和像距时,他应分别测出_______两点到平面镜的距离作为物距和像距【答案】薄前面不变虚能大小关系像和物体到镜面的距离大小关系A、C 【解析】【分析】（1）玻璃板有两个反射面，每个反射面都可以成一个像，这样由于两个像的干扰，像的位置不易确定准确，需要两个像距离越近越减小误差；（2）由于平面镜成的是反射形成的虚像，应在A的一侧进行观察像实验；（3）像的大小与物体大小相同。

（4）实像和虚像的重要区别是实像能用光屏承接，虚像不能承现在光屏上。

（5）平面镜成像的原理是光的反射形成。

（6）选择两个相同的棋子可以比较像和物的大小关系；通过测量两只蜡烛到玻璃板的距离，可以得出像距等于物距的结论。

（7）为了比较物距和像距，应找到对应的点进行测量。

【详解】（1）玻璃板两个面都能成像，当越薄时，两个反射面所在的像距离越近，这样可以使确定的像的位置更加准确，厚玻璃板会形成两个像，会影响对实验结果的判断，所以选薄的玻璃板；（2）由于平面镜是反射形成的虚像，故在玻璃板前放一支点燃的蜡烛A，眼睛应该在镜前才能观察到蜡烛A经玻璃板反射所成的像；（3）平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小。

一、初二物理光现象实验易错压轴题〔难〕1.小华在探究平面镜成像的特点时,将棋子A放在玻璃板的一侧,看到玻璃板后有棋子A 的像.国乙〔1〕此时用另一个完全相同的棋子B在玻璃板后的纸而上往返移动,发现无法让它与棋子A 的像完全重合〔图甲〕.你分析出现这种情况的原因可能是：〔2〕解决上方的问题后,棋子B与棋子A的像能够完全重合,说明〔3〕图乙是他们经过三次实验后,在白纸上记录的像与物对应点的位置.他们下一步应该怎样利用和处理这张“白纸〞上的信息得出实验结论：【答案】玻璃板没有竖直放置：像与物体的大小相等：连接像与物的对应点判断连线与镜面是否垂直,分别测量对应点到镜而的距离,分析得出结论：像和物体各对应点的连线与平面镜垂直,像和物体各对应点到平面镜间的距离相等.【解析】【分析】〔1〕实验时玻璃板如果不竖直,不管怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重A 口•〔2〕实验中选择两根完全一样的蜡烛是为了比拟物体与像的大小关系.〔3〕从实验的目的：探究,验证平面镜成像的特点的角度分析即可.【详解】〔1〕实验时玻璃板要竖直放置,即垂直于桌面,如果不竖直,所成的像不在桌面上,所以不管怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合,就无法比拟像与物的大小.〔2〕实验时用完全一样的蜡烛是为了比拟物体与像的大小关系.蜡烛B与蜡烛A的像能够完全重合,说明像与物体的大小相等.〔3〕本实验是探究、验证平面镜成像的特点,所成的像是虚像：像和物体各对应点的连线与平而镜垂直：像和物体各对应点到平面镜间距离相等.所以他们下一步应该连接像与物的对应点,判断连线与镜而是否垂直,像距和物距是否相等：通过归纳处理即可得出如下结论：物和像的连线与镜而垂直,物体和像到镜面的距离相等.2.某物理兴趣小组的同学用如图中所示的装置来研究水的沸腌.⑴如图乙中A、B所示,其中图是水沸腾时的气泡变化情况：在这次实验中,发现从开始加热到沸腾的这段时间过长,为了缩短实验的时间,可以采取的举措是: ⑵小杰同学在探究“光的反射规律〞时将一块平面镜放在水平桌而上,再把一张硬纸板竖直放在平而镜上,让一束光线贴着纸板沿上.方向入射,如图丙所示,小杰想探究反射光线、入射光线和法线是否在同一平面内,应将纸板〔填“A〞或"B" 〕绕ON向前或向后弯折：另一同学也把一束光贴着纸板A射到.点〔如图丁所示〕,但纸板并未与平而镜垂直,此时反射光线、入射光线和法线〔填“在〞或“不在〞〕同一平面内.【答案】A减小水的质量B在【解析】【分析】⑴沸腾前,上层的水温度较低,上升的气泡遇低温液化,气泡减小.沸腾时,由于此时整个容器内的水温相同,气泡不断升高,深度不断减小,水压不断减小,并且产生水蒸气不断进入气泡,气泡逐渐变大；为了缩短实验的时间,可以采取的举措是减少水的质量、加盖或者提升水的初温.⑵在反射现象中,反射光线、入射光线和法线始终在同一平面内.【详解】⑴田沸腾时,由于此时整个容器内的水温相同,气泡不断升高,深度不断减小,水压不断减小,并且产生水蒸气不断进入气泡,气泡逐渐变大,所以如图乙中A、B所示,其中A 图是水沸腾时的气泡变化情况.[2]在这次实验中,发现从开始加热到沸腾的这段时间过长,为了缩短实验的时间,可以采取的举措是减小水的质量.⑵⑶小杰同学在探究“光的反射规律〞时将一块平面镜放在水平桌而上,再把一张硬纸板竖直放在平面镜上,让一束光线贴着纸板沿E.方向入射,如图丙所示,小杰想探究反射光线、入射光线和法线是否在同一平面内,应将纸板B绕OV向前或向后弯折,观察纸板 B上有没有反射光线.⑷任何反射现象都要遵循反射定律,所以纸板未与平面镜垂直,反射光线、入射光线和法线也在同一平而内.3.小科同学在学习了平面镜的知识后,回家做了一个实验.他将一支铅笔和平面镜平行并竖直放置在水平桌而上,平而镜PN高30厘米,铅笔长20厘米,它们之间相距20厘米.⑴倘假设要使铅笔与其像垂直,那么小科可将铅笔转过__ 度.⑵如果铅笔不动,小科把平面镜绕N点沿顺时针方向转过90“,他发现8点在平而镜中的像8"与之前的像〕相距 ________ 厘米.【答案】45 40【解析】【分析】【详解】⑴出根据平面镜成像特点可知,像与物是对称的,所以当铅笔的物和像垂直时,铅笔与镜成45度夹角.⑵⑵原来铅笔的像点到平面镜的距离和8点到平面镜的距离相等,即都是20cm：假设铅笔不动,平而镜绕N点沿顺时针方向转过90° ,那么相当于平面镜中的像转过180度,此时铅笔尖底部8与镜面在同一平面上,所以8的像关于镜而对称,即都在镜而上,即8"与8 点重合,所以8"与之前的像8 ’的距离是20cm+20cm=40cm.4.小东利用如图甲装置探究"平面镜成像的特点〞.〔1〕小东选用玻璃板而不选用平面镜,由于这样:实验时,小东在玻璃板交放一支点燃的蜡烛A,还要在玻璃板后面放一支未点燃的蜡烛B,对这两支蜡烛的要求是〔2〕实验中,在寻找蜡烛A的像的位置时,如果无论怎样沿桌面移动蜡烛B,都不能使它与蜡烛A的像重合,可能的原因是________ .〔3〕小东在得出平面镜成像规律后,用图乙所示方法测视力时,镜中视力表的像到人的距离为m.他用到的规律是____________________ .【答案】便于确定蜡烛所成像的位置形状、大小完全相同玻璃板与桌而不垂直4.6像到平面镜的距离与物体到平面镜的距离相等【解析】〔1〕平面镜是不透明的,只能在平而镜中看到平面镜前物体的像,不能看到平面镜后而的物体,所以实验时不采用不透明的平面镜.用透明的玻璃板代替平面镜,虽然成像不太清楚,但是在物体一侧能看到物体的像,同时还能看到代替物体的另一个物体,便于确定像的位置.探究实验中对蜡烛A和B的要求是形状、大小完全相同；主要是便于比拟像与物体的大小；〔2〕如果玻璃板与桌而不垂直,A蜡烛所成的像可能偏高或偏低,而B蜡烛在桌而上,与A蜡烛的像就无法重合了.〔3〕根据平面镜成像特点可知,像到平面镜的距离与物体到平面镜的距离相等,故视力表与镜距离为2.5m,视力表的像离镜距离也为 2.5m,即视力表与它的像的距离为2.5m+2.5m = 5m,又由于人在视力表前0.4m,所以人离视力表的像的距离为5m-0.4m=4.6m,即人离视力表的像距离为4.6m.点睛：无论怎样调节后面的蜡烛B,都不能与蜡烛A的像重合,可能玻璃板和水平面不垂直：依据平面镜成像特点,人和人的像相对于镜而对称,视力表和视力表的像相对于平面镜对称,依据数学知识计算.5.在“探究平面镜成像的特点〞实验中,如下图.〔1〕现有厚度分别为5曲和2s的两块玻璃板,应选择 3厚的玻璃板做实验,目的是防止出现两个像,影响实验效果.〔2〕用玻璃板代替平面镜的目的是.〔3〕实验所用刻度尺是为了〔4〕玻璃板要和水平桌面〔5〕假设点燃的蜡烛距玻璃板15加,此时蜡烛与它的像的距离是刖将一张白纸放在玻璃板后,无论如何移动,在白纸上都〔填“能"或''不能"〕成像,说明平面镜所成的像是像.〔6〕将蜡烛远离玻璃板移动一段距离,蜡烛的像的大小将〔填“变大〞、“变小〞或“不变〞〕.〔7〕在竖立的玻璃板前点燃蜡烛A,拿未点燃的和A相同的蜡烛B竖立在玻璃板后面移动,人眼一直在玻璃板的—〔选填“前〞或“后〞〕侧观察,直至它与蜡烛A的像完全重合,这是为了探究〔8〕在实验中如果把平板玻璃向右倾斜,如下图,观察到蜡烛的像的大致位置在图中的〔A/B〕处.【答案】2mm便于确定像的位置测量物距和像距垂直30不能虚像不变前比拟物与像大小的关系A【解析】【详解】〔1〕由于厚玻璃板的两个而都可以当作反射面,会出现两个像,影响到实验效果,所以应选用薄玻璃板,用2mm厚的防止出现两个像.〔2〕使用平面镜时,只能成像,而不能透光,不能确定像的位置,用玻璃时,既能成像, 又能透光看到后面的蜡烛,所以便于确定像的位置.〔3〕为了证实像和物体到镜面的距离相等,实验中要使用刻度尺分别测量物体到镜而和像到镜而的距离,即测量物距和像距.〔4〕平面镜成像时,像与物体对称,只能当镜而与水平桌面垂直时,成像的位置才在水而桌面上,否那么会偏高或偏低,影响实验的进行,所以玻璃板一定要和水平桌而垂直.〔5〕由于平面镜成像时,物体到平面镜的距离与像到平面镜的距离相同,故将点燃的蜡烛放置在距玻璃板15cm处,蜡烛的像到平面镜的距离也是15cm,故此时蜡烛与它的像的距离是15cm+15cm = 30cm：由于平面镜成虚像,光屏不能承接虚像,所以用白纸在玻璃板后面无论如何移动,在光屏上都不能成像.〔6〕由平面镜成像特点之一：物像等大可知,将蜡烛远离玻璃板移动一段距离,蜡烛的像的大小将不变.〔7〕在竖立的玻璃板前点燃蜡烛A,拿未点燃的和A相同的蜡烛B竖立在玻璃板后面移动,由于是点燃蜡烛A的反射成像,只能在A的一侧看到此像,所以人眼一直在玻璃板的前侧观察,直至蜡烛B与蜡烛A的像完全重合,那么可以说明像和物体大小相等,所以这个步骤为了探究：比拟物与像大小的关系.〔8〕平面镜成像时,像和物体到镜面的距离相等,连线与镜而垂直,所以像和物体是关于镜面对称的,由图知,像A与物体是对称的,符合成像规律,所以观察到蜡烛的像的大致位置在图中的A处.【点睛】平面镜成像的实验中除了熟练掌握成像规律外,还有很多细行问题要注意,如在较暗的环境中实验,要用薄的玻璃板,要保证玻腐板与桌而垂直等,要注意多总结,用时那么手到擒来.6.如下图,某同学在做“探究平面镜成像特点〞的实验时,在桌子上铺好一张大白纸, 然后在中间画一横线,将一块玻璃板竖直沿此直线放好,取两段等长的蜡烛,将蜡烛A点燃放在玻璃板的前方,然后用另外一根蜡烛B在玻璃板的前方往返移动.⑴该实验采用半透明薄玻璃板代替日常使用的平面镜的目的是：.〔2〕在寻找蜡烛像的位置时,眼睛应该在蜡烛〔选填"A〞或"B〞〕侧观察.⑶找到A的像的位置后,连结蜡烛A和蜡烛B所在的位置,发现该连线与玻璃板所在平而相,两段蜡烛等长是为了比拟像与物的关系.⑷将蜡烛B在玻璃板后的纸面上往返移动,发现都无法让它与蜡烛A的像完全重合〔如图甲〕.你分析出现这种情况的原因可能是.⑸解决以上问题后,蜡烛B与蜡烛A的像能够完全重合,此时假设将蜡烛A靠近玻璃板时, 那么像将〔选填“靠近〞或“远离〞〕玻璃板移动,像的大小〔选填“变大〞、“变小〞或“不变〞〕.⑹图乙是某小组的同学经过三次实验,这样做的目的是：O【答案】便于确定像的位置；A；垂直：大小；玻璃板太厚,两个面都能成像：靠近：不变：寻找普遍规律,防止实验具有偶然性.【解析】【详解】用玻璃板代替平而镜,在玻璃板前面既能看到A的像,又能看到玻璃板后面的蜡烛B,便于确定像的位置；⑵⑵平面镜成的像是光的反射形成的,A蜡烛发出的光线经玻璃板反射,被人眼接收,才能看到像,故眼睛在A蜡烛所在这一侧：⑶[3]连接蜡烛A和蜡烛B所在的位置,发现该连线与玻璃板所在直线垂直,且对应点的连线被镜而垂直平分：[4]完全一样的蜡烛是为了比拟物体与像的大小关系；⑷⑸无论怎样移动玻璃板后面的蜡烛B,都无法与蜡烛A的像完全重合的原因可能是玻璃板与桌面不垂直,也可能是玻璃板太厚,两个而都能反射成像,题干中已经说明玻璃板竖直放置,故可能的原因是：玻璃板太厚,两个面都能反射成像：⑸⑹物与像到平面镜的距高相等,假设将蜡烛A靠近玻璃板时,那么像将向靠近玻璃板方向移动：⑺平而镜中的像的大小跟物体大小有关,跟物体到平面镜的距离无关,所以物体靠近平面镜,像也靠近平而镜,像的大小不变〔等于物体的大小〕；⑹⑻一次实验具有很大的偶然性,进行屡次实验是为了寻找规律,使结论具有普遍性.7.学习了光学知识后,李红对有关探究实验进行了回忆和思考：〔1〕如图A是“探究平而镜成像特点〞的装置.两支的蜡烛A、B竖立于玻璃板两侧的直尺上,以A蜡烛为成像物体.①如果有5mm厚和2mm厚的两块玻璃板,应选择厚的玻璃板做实验较适宜.②为了研究平面镜所成的是实像还是虚像,李红用光屏代替蜡烛B,她不能用光屏接收到蜡烛A的像,由此说明平面镜成的像是像.〔2〕在“探究树荫下的光斑〞综合实践活动中：①李红在一张卡片上挖了一个边长为1cm的正方形孔〔如图B所示〕,在阳光下卡片水平放在离地而5cm处,发现地面上的光斑是正方形：假设要在地而上能出现圆形光斑,应将卡片〔填“靠近〞或“远离〞〕地而：前者光斑是由于—〔选填“直线传播〞、“反射〞或“色散〞〕形成,后者光斑是______ 〔选填“太阳〞或“孔〞〕的像.②为了研究孔的大小对光斑形状的影响,李红设计了开有三角形状孔的卡片甲,并用另一张卡片乙覆盖在甲上,如图C所示.接着,从图示位置沿箭头方向水平移动卡片乙的过程中〔孔到地面的距离使终保持不变〕.李红将观察到的光斑形状和大小变化情况在图D中方格纸内画出〔分别用序号甲、乙、丙、丁表示〕,其中最左边的光斑为移动卡片乙前出现的真实情况.根据你的观察,李红所画光斑中不可能会出现的真实情况是______________________________________ 〔选填序号〕.【答案】相同2mm虚远离直接传播太阳乙【解析】【详解】在探究平面镜成像实验中,为了便于确定像的位置以及便于判断物与像的大小关系, 我们应该取大小相同的两支蜡烛,一支作为成像物体,一支用来靠近像与像重合：⑵为了能够判断像与物之间的关系,我们选用透明的玻璃板做实验.玻璃板的两个而都会成像,为了使像不会出现重影,我们选择比拟薄的玻璃板,所以选用2mm厚的玻璃板：⑶光屏能够承接的是实像,承接不到的是虚像,李红用光屏代替蜡烛B,她不能用光屏接收到燃烛A的像,由此说明平面镜成的像是虚像：〔2〕［4］探究小孔成像实验时,当孔足够靠近光屏时,光屏上成的是与孔形状一样的光斑,而孔离光屏足够远时,成的是成像物体的像,所以假设要在地而上能出现圆形光斑,应将卡片远离地面；［5］前者跟方形孔形状一样的方形光斑是由于孔离地面足够近,光沿直线传播形成的的方形光斑：⑹后者是方形孔离地而足够远时,太阳光沿直线传播经孔形成的像：⑺在卡片到地而〔孔到光屏〕的距离一定时,当孔较大时,在地面上形成的是孔的像,形状与孔的形状相同,当孔小到一定程度时,地面上的光斑是太阳经孔成的像〔小孔成像〕,像的形状与太阳的形状相同,是圆形的,随孔的减小,光斑而积减小,圆形光斑减小,由图可知,不可能会出现的真实情况是乙.8.如下图,是某同学在做"平面镜成像特点〞的实验装置.请你运用所学知识完成下面的问题.〔1〕该实验采用薄透明平板玻璃代替平面镜,是为了.〔2〕实验放在〔填“较暗〞或“较亮〞〕的环境中进行,效果更好.〔3〕为了比拟像和物的大小关系,该实验选择两个外形〔“相同〞或“不同〞〕的蜡烛A和B做实验.〔4〕将蜡烛A点燃放在玻璃板前,观察它在玻璃板后所成的像,将〔填"点燃〞或“不点燃〞〕的蜡烛B在玻璃板后前后移动,直到它与蜡烛A的像.〔5〕如果将蜡烛A向靠近玻璃板的方向移动,那么像的大小将〔填“变大〞、“变小〞或“不变〞〕.〔6〕为了研究实验所成的像是实像还是虚像,可以进行的操作是.【答案】便于确定像的位置较暗相同不点燃完全重合不变在蜡烛B的位置放置一个光屏,看看屏幕上是不是有蜡烛A的像【解析】【分析】【详解】〔1〕［1］实验时用透明玻璃代替平面镜,在察到蜡烛的像的同时,也能观察到另一侧的蜡烛, 便于确定像的位置：〔2〕［2］蜡烛点燃时比拟亮,在较暗的环境中,烛焰和环境的比照度比拟大,烛焰的像会更清晰.⑶网探究平面镜成像实验时,采用两个完全相同的蜡烛,是为了比拟物像大小关系；⑷⑷将蜡烛A点燃放在玻璃板前,观察它在玻璃板后所成的像,将不点燃的蜡烛B在玻璃板后前后移动,直到它与蜡烛A的像完全重合,可知蜡烛A和它成的像大小相等；⑸⑸平面镜成像的特点是物像等大,故将蜡烛向靠近镜而的方向移动,像的大小不变：⑹⑹为了区分平面镜成像的虚实,可以拿白色的光屏放在像的位置,如果光屏上承接不到像,平而镜成虚像.【点睛】〔1〕探究平面镜成像实验中,要用透明的玻璃板代替平面镜,虽然成像不太清楚,但是在物体一侧能看到物体的像,同时还能看到代替物体的另一个物体,便于确定像的位置,便于比拟物像大小关系.〔2〕探究平面镜成像实验时,物体和环境比照度越大,并且物体越亮,物体的像越清楚.〔3〕实验时采用两个完全相同的蜡烛,一支蜡烛放在玻璃板的前面并点燃,另一支放在玻璃板的后面,当玻璃板后而的燃烛和玻璃板前面的蜡烛的像完全重合时,可以确定像的位置,同时也可以比拟物像大小关系：〔4〕另外一支相同的蜡烛与竖立在玻璃板前而点燃的蜡烛的像能完全重合,可知蜡烛和他成的像大小相等.〔5〕平而镜成像的特点是：虚像,物像等大,物像等距,物像连线与镜面垂直.〔6〕实像和虚像的区别：实像可以在光屏上呈现,虚像不能呈现在光屏上.9.小童在探究平面镜成像的特点,下面是他其中的几个实验操作：a.移去蜡烛8,在8的位置上放一光屏,不透过玻璃板,直接观察光屏上有无蜡烛的像b.点燃一支小蜡烛人竖直立在玻璃板前面.将没有点燃的同样的始烛8放到玻璃板后而,移动至与燃烛八的像完全重合c.记下蜡烛4和8及玻璃板的位置d.移去玻璃板、蜡烛4及光屏,用直线连接八和8的位置,用刻度尺测量它们到玻璃板位置的距离.〔1 〕以上实验步骤合理的顺序是 .〔2 〕步骤a中,观察光屏上有无蜡烛的像,这样做的目的是.(3)小童在某次改变蜡烛位置后,发现无论怎样移动蜡烛B的位置都无法与A的像重合,其原因可能是：(4 )小童将显示时间为10:21的电子手表放在平面镜前,那么在平面镜中看到时钟显示的时间是.(5 )小组同学进行了正确的实验操作后,得到的实验数据如下列图乙：实验中为什么要改变蜡烛的位置屡次实验：【答案】bead探究平而镜所成的像是虚像还是实像玻璃板没有竖直放置15:01为了屡次实验防止偶然性,得到普遍规律【解析】【分析】【详解】(1)由于实验目的：探究平而镜成像特点,因此合理的顺序是：b.点燃一支小蜡烛A,竖直立在玻璃板前面.将另一支没有点燃的同样的蜡烛B放到玻璃板后而,移动到与蜡烛A的像完全重合；c.记下蜡烛A和B以及玻璃板的位置；a.移去蜡烛B,在B的位置放一光屏,不透过玻璃板,直接观察光屏上有无蜡烛的像；d.移去玻璃板、蜡烛A及光屏,用直线连接A和B的位置,用刻度尺测量它们到玻璃板位置的距离.(2)由于光屏不能接收虚像,只能接收到实像,所以步骤a中观察光屏上有无蜡烛的像, 这样做的目的是看是实像还是虚像.(3)当玻璃板没有竖直放置时,即玻璃板与桌而不垂直时,成的像不在桌面上,所以在改变蜡烛位置后,发现无论怎样移动始烛B的位置都无法与A的像重合：(4)由图分析可得：题中所给的10:21 ,与“15 : 01〞成轴对称,这时的时间应是15 ： 01 .(5 )探究平面镜成像特征,要得出一个规律性的结论,因此不能只进行一次实验,而应多次实验,防止偶然性,即为了屡次实验防止偶然性,得到普遍规律要屡次实验.10.如图甲所示是小明同学探窕“光的反射规律〞的实验装置.平而镜M平放在水平桌面上,白色硬纸板垂直立在平销而上.甲乙丙〔1〕小明让一束光贴着纸板沿A0方向射向镜而,反射光沿0B方向射出,测出反射角和入射角大小.改变光的入射角度,屡次重复上述实验步骤.①上述实验探究得到的规律是_____ .②白色硬纸板在实验中的作用是〔写出一条即可〕.〔2〕如果入射光线垂直射向镜面,那么反射角是____ o如果让光逆着反射光线的方向射到镜面上,那么它被反射后就会逆着原来的入射光的方向射出.这说明在光的反射现象中, 光路是___________ .〔3〕实验过程中假设将纸板倾斜,如图乙所示,让光仍贴纸板沿A0方向射向镜面,此时反射光〔选填“在〞或“不在〞〕纸板这一平面内：通过平面镜观察镜中硬纸板上的反射情况与图丙中相符的是〔选填序号〕.【答案】反射现象中,反射角等于入射角显示光的传播路径0°可逆的不在③ 【解析】【详解】〔1〕①入射光线A.和反射光线.见屡次改变光的入射角度,测反射角与入射角的大小,并比拟得出反射角与入射角的大小关系,因此该实验探究了反射定律中的反射角等于入射角：②白色硬纸板在实验中的作用显示光的传播路径：〔2〕如果入射光线垂直射向镜而,入射角是0.,那么反射角是0.,在光的反射现象中,光路是可逆的；〔3〕根据光的反射定律可知,在反射现象中,反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平而内,因此假设将纸板倾斜,如图丙所示,让光线仍贴着纸板沿AO方向射向镜面,此时反射光线与入射光线仍在同一平而内,但不能在纸板上看到反射光线,假设此时通过平面镜观察纸板,由于物像关于镜面对称,那么看到的图象应为丙图中的③.。

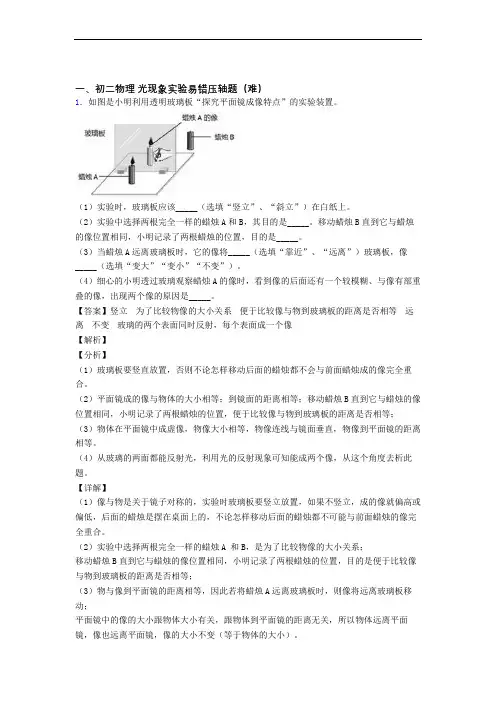

一、初二物理光现象实验易错压轴题（难）1．如图是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。

（1）实验时，玻璃板应该_____（选填“竖立”、“斜立”）在白纸上。

（2）实验中选择两根完全一样的蜡烛A和B，其目的是_____。

移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是_____。

（3）当蜡烛A远离玻璃板时，它的像将_____（选填“靠近”、“远离”）玻璃板，像_____（选填“变大”“变小”“不变”）。

（4）细心的小明透过玻璃观察蜡烛A的像时，看到像的后面还有一个较模糊、与像有部重叠的像，出现两个像的原因是_____。

【答案】竖立为了比较物像的大小关系便于比较像与物到玻璃板的距离是否相等远离不变玻璃的两个表面同时反射，每个表面成一个像【解析】【分析】（1）玻璃板要竖直放置，否则不论怎样移动后面的蜡烛都不会与前面蜡烛成的像完全重合。

（2）平面镜成的像与物体的大小相等；到镜面的距离相等；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，便于比较像与物到玻璃板的距离是否相等；（3）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。

（4）从玻璃的两面都能反射光，利用光的反射现象可知能成两个像，从这个角度去析此题。

【详解】（1）像与物是关于镜子对称的，实验时玻璃板要竖立放置，如果不竖立，成的像就偏高或偏低，后面的蜡烛是摆在桌面上的，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。

（2）实验中选择两根完全一样的蜡烛A 和B，是为了比较物像的大小关系；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是便于比较像与物到玻璃板的距离是否相等；（3）物与像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体远离平面镜，像也远离平面镜，像的大小不变（等于物体的大小）。

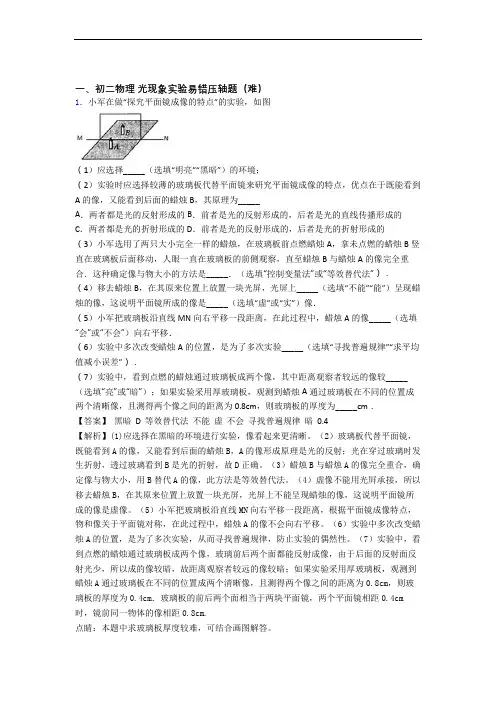

一、初二物理光现象实验易错压轴题（难）1．小军在做“探究平面镜成像的特点”的实验，如图（1）应选择_____（选填“明亮”“黑暗”）的环境；（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．【答案】黑暗 D 等效替代法不能虚不会寻找普遍规律暗 0.4【解析】(1)应选择在黑暗的环境进行实验，像看起来更清晰。

（2）玻璃板代替平面镜，既能看到A的像，又能看到后面的蜡烛B，A的像形成原理是光的反射；光在穿过玻璃时发生折射，透过玻璃看到B是光的折射，故D正确。

（3）蜡烛B与蜡烛A的像完全重合，确定像与物大小，用B替代A的像，此方法是等效替代法。

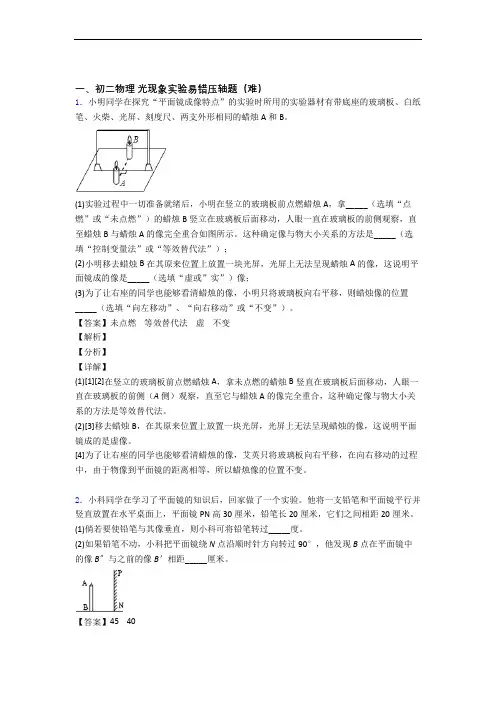

一、初二物理光现象实验易错压轴题（难）1．小明同学在探究“平面镜成像特点”的实验时所用的实验器材有带底座的玻璃板、白纸笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B。

(1)实验过程中一切准备就绪后，小明在竖立的玻璃板前点燃蜡烛A，拿_____（选填“点燃”或“未点燃”）的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合如图所示。

这种确定像与物大小关系的方法是_____（选填“控制变量法”或“等效替代法”）；(2)小明移去蜡烛B在其原来位置上放置一块光屏，光屏上无法呈现蜡烛A的像，这说明平面镜成的像是_____（选填“虚或”实”）像；(3)为了让右座的同学也能够看清蜡烛的像，小明只将玻璃板向右平移，则蜡烛像的位置_____（选填“向左移动”、“向右移动”或“不变”）。

【答案】未点燃等效替代法虚不变【解析】【分析】【详解】(1)[1][2]在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法。

(2)[3]移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是虚像。

[4]为了让右座的同学也能够看清蜡烛的像，艾英只将玻璃板向右平移，在向右移动的过程中，由于物像到平面镜的距离相等，所以蜡烛像的位置不变。

2．小科同学在学习了平面镜的知识后，回家做了一个实验。

他将一支铅笔和平面镜平行并竖直放置在水平桌面上，平面镜PN高30厘米，铅笔长20厘米，它们之间相距20厘米。

(1)倘若要使铅笔与其像垂直，则小科可将铅笔转过_____度。

(2)如果铅笔不动，小科把平面镜绕N点沿顺时针方向转过90°，他发现B点在平面镜中的像B〞与之前的像B＇相距_____厘米。

【答案】45 40【分析】【详解】(1)[1]根据平面镜成像特点可知，像与物是对称的，所以当铅笔的物和像垂直时，铅笔与镜成45度夹角。

一、初二物理光现象实验易错压轴题（难）1．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．2．在“探究平面镜成像特点”的实验中。

（1）实验时应选较____（选填“厚”或“薄”）的玻璃板垂直放置在水平桌面上。

（2）将棋子A放在玻璃板的前面，应在玻璃板____（选填“前面”或“后面”）观察A经玻璃板所成的像。

一、初二物理光现象实验易错压轴题（难）1．小红在学习了光学的相关知识后，在暗室进行了一些实验探究．（1）实验一：让一细束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．如图所示，白屏Ⅱ区上出现了彩色光带，这是光的________现象．将灵敏温度计放在________（选填“Ⅰ” 或“Ⅲ"）区，温度计示数会明显升高，是因为________；（2）实验二：将一束蓝光照在穿白上衣、红裙子的洋娃娃身上，小红看到了洋娃娃上衣呈________色，裙子呈________色；（3）实验三：通过学习，小红知道红、________、蓝是光的三原色，它们自身________（选填“能”或“不能”）由其它色光混合而成．她将亮度相等的这三种色光叠加在一起，看到了________光．【答案】色散Ⅲ红外线具有热效应蓝黑绿不能白【解析】【详解】（1）实验一：太阳光经过三棱镜后被分解为七色光的现象，是光的色散现象．红光的折射较小，紫光的折射较大，所以图中Ⅲ区是红外线，且红外线具有明显的热效应，所以将灵敏温度计放在Ⅲ区，温度计示数会明显升高．（2）实验二：将一束蓝光照在穿白上衣，白上衣能反射所有颜色的光，即白上衣反射蓝光，所以小红看到了洋娃娃上衣呈蓝色；红裙子只能反射红光，所以蓝光照在红裙子上，洋娃娃身上裙子呈黑色．（3）实验三：光的三原色是红、绿、蓝，它们自身不能由其它色光混合而成，她将亮度相等的这三种色光叠加在一起，看到了白光．2．如图所示，小明将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B，刻度尺、铅笔等，用来探究棋子A在平面镜中成像的特点。

（1）小明用玻璃板代替平面镜的目的是______。

（2）用两个相同的棋子A和B，是为了比较______。

（3）为了研究像与物到镜面距离的关系，应多次改变______，重复实验。

（4）实验时，他应该站在______（选填“A棋子”或“B棋子”）侧观察棋子的像，移动______（选填“A棋子”或“B棋子”），直到它与A的像重合。

一、初二物理光现象实验易错压轴题（难）1．小明用如图所示的装置探究“平面镜成像特点“：（1）他在探究时用薄玻璃板代替平面镜，是为了确定____；（2）他选取了两支相同的蜡烛是为了比较_____；（3）如果实验中发现蜡烛B始终不能与蜡烛A的像置合，原因可能是_____；（4）拿走蜡烛B，将光屏放在蜡烛B的位置时，发现光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是______（选填“实”或“虚”）像。

【答案】像的位置像与物体的大小关系玻璃板和水平桌面不垂直虚【解析】【分析】注意理解掌握平面镜成像的实验中的很多细节问题，如在较暗的环境中实验，要用薄的玻璃板进行实验，要保证玻璃板与桌面垂直等，使用相同的两支蜡烛等，根据这些要求或器材的使用目的即可解答。

【详解】（1）使用平面镜时，只能成像，而不能透光，不容易确定像的位置，用玻璃时，既能成像，又能透光，便于确定出像的位置；（2）为了验证像与物的大小关系，所以实验中选用了两个相同的蜡烛A和B；（3）用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A 的像完全重合，是因为玻璃板和桌面没有垂直放置，此时像不在桌面上，会偏高或偏低，所以不能重合。

（4）光屏只能承接实像，不能承接虚像，故拿走蜡烛B，将光屏放在蜡烛B的位置时，发现光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是虚像。

2．小明利用以下实验装置在水平放置的白纸上探究平面镜成像的特点。

（1）如图a所示，为了使像看起来更清晰，此实验最好在_______（填“较亮”或“较暗”）的环境中进行。

在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于_______________；如果有3 mm 厚和1 mm厚的两块玻璃板，应选择_____mm厚的玻璃板做实验；（2）如图b所示，在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像。

小明同学拿另一支大小相同的蜡烛在玻璃板后面的白纸上移动，当蜡烛移动到A'处时，可以看到它跟像完全重合。

一、初二物理光现象实验易错压轴题（难）1．学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想：猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关；猜想3：与小孔的大小有关．①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是_________的．②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是______________________．③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．实验现象表明：在小孔成像清晰时，_____________________．（2）学习小组对像的清晰度与亮度问题作进一步探究．①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三菱镜放置的方式可能是________．②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”）．③若开一个大孔，并在大孔处放一合适的凸透镜替代上述所有棱镜后，恰能在图丙位置光屏上呈现清晰的像，则此像是_______的倒立实像；若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小_________．【答案】正确没有控制小孔的大小相等小孔越大亮度越亮 C 小缩小更亮相等【解析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中即改变了孔的形状，没有改变孔的大小，所以，此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮；（2）①三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式可能是凸透镜的形状，即图C的形状；②在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，此装置类似凸透镜，过光心时传播方向不变，越靠近光心的光线偏折程度的越小，故则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小；③根据图知，物距大于像距，可以判断出此时凸透镜成的是一个倒立缩小的实像，因为凸透镜和小孔都成倒立缩小的实像，像距和物距相等，所以像的大小是相等的，因为入射到凸透镜上的光数量较多，经凸透镜折射后，经过的像点的光线多，所以看起来亮一些（2）①因为凸透镜对光线有会聚作用，三棱镜具有偏折光的能力，所以，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式应是凸透镜的形状，即图C所示的形状。

一、初二物理光现象实验易错压轴题（难）1．在“探究光的反射规律”的实验中，平面镜M水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻折．（1）如图甲，将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB．接着将纸板F绕ON向后翻折，则纸板F上_____（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射线光与ON在_____内．（2）当纸板E、F在同一平面内，将一束光沿原BO方向射O点，它反射后沿_____方向射出．这现象说明：_____；当入射光线垂直于平面镜入射时，反射光线与入射光线的夹角为_____°．（3）小明在测入射角和反射角大小时只记录了一组数据（如乙表），根据这组数据，他_____（选填“能”或“不能”）得出关于光反射时反射角与入射角关系的结论，理由：_____．【答案】不能同一平面 OA 在反射时，光路是可逆的 0 不能一次实验具有很大的偶然性【解析】【分析】（1）光的反射定律的内容，知道反射角等于入射角．知道反射光线、入射光线和法线在同一平面内．（2）光在反射时光路是可逆的，若沿反射光线的方向入射，则反射光线沿入射光线的方向射出，当入射光线垂直于平面镜入射时，入射光线、法线、反射光线三线重合．（3）一次实验具有很大的偶然性．【详解】(1)在实验过程中，若将纸板倾斜，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线、入射光线在同一平面内，由于反射光线和入射光线构成的平面与平面镜垂直，故不能看到反射光线．(2)当光贴着纸板F沿BO射到O点，反射光将沿图中的OA方向射出，说明光在反射时，光路是可逆的；当入射光线垂直于平面镜入射时，入射光线、法线、反射光线三线重合,入射角为0°；反射角等于入射角,也为0°；(3)一次实验具有很大的偶然性，为了得到反射角与入射角大小关系的普遍规律，应当改变入射角进行多次实验．故答案为 (1)不能；同一平面；(2)OA；在反射时，光路是可逆的；0°；(3)不能；一次实验具有很大的偶然性．2．小明用如图所示的装置探究“平面镜成像特点“：（1）他在探究时用薄玻璃板代替平面镜，是为了确定____；（2）他选取了两支相同的蜡烛是为了比较_____；（3）如果实验中发现蜡烛B始终不能与蜡烛A的像置合，原因可能是_____；（4）拿走蜡烛B，将光屏放在蜡烛B的位置时，发现光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是______（选填“实”或“虚”）像。

一、初二物理光现象实验易错压轴题（难）1．如图所示是“探究平面镜成像特点”的实验装置．(1)在此实验中，用玻璃板代替平面镜的目的是______；选取两支完全相同的蜡烛是为了比较像与物的______关系．(2)此实验最好在_____（选填“较亮”或“较暗”）的环境中进行，观察到的效果会更好些．(3)移开蜡烛B．在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是______像．【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小． (2)因蜡烛是点燃的，所以适合在较黑暗的环境下才可看清蜡烛的像． (3)因为光屏只能接收实像，不能接收虚像，光屏不能接收到蜡烛A的烛焰的像，所以说明平面镜成的像是虚像．点睛：研究平面镜成像特点时，确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板；研究物像的大小采用的是等效替代法，把蜡烛A的大小用蜡烛B来代替；当实验环境光线较暗时，实验现象会更加明显．2．在“探究平面镜成像的特点”实验中．（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，应选________作为实验器材，这样做的目的是为了便于________ ；（2）小丁选择两只大小外形完全一样的蜡烛是为了比较________；（3）如图1，蜡烛放在画有方格的平板上，像的位置在________；（A/B/C/D），在该位置放一光屏，屏上________（能/不能）承接到像，说明平面镜成的像是________像；（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是________，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则两个像的中心距离为________mm.（5）如图2，小丁把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系．其中能够达到实验目的是________；（6）小丁同学实验过程中，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是________．【答案】茶色玻璃板确定像的位置便于比较像和物体的大小关系 B 不能虚玻璃板太厚 6 C 玻璃板与桌面不垂直（或玻璃板为竖直放置）【解析】（1）实验室提供平面镜、茶色玻璃板和透明玻璃板，研究平面镜的成像实验时，因为用平面镜不能看到后面的物体，所以不能用，为了减小环境光线对成像的干扰，提高成像的对比度，应选茶色玻璃板作为实验器材，这样做的目的是为了便于确定像的位置．（2）小丁选择两只大小外形完全一样的蜡烛，实验时像和物体可以完全重合，所以便于比较像和物体的大小关系．（3）如图，蜡烛放在画有方格的平板上，根据像和物到镜面的距离相等，连线与镜面垂直的特点，可知像的位置在B处；因为平面镜成虚像，由反射光线的反射延长线相交而形成的，所以在该位置放一光屏，屏上不能承接到像．（4）细心的小丁透过玻璃观察蜡烛的像时，看到在像的后面还有一个较模糊与像有部分重叠的像，出现两个像的原因是玻璃板的两面都能成像，即会成两个像，此时成两个像对应的物距分别是蜡烛到玻璃板前后两个面的距离，若玻璃板厚度为3mm，则后面的像物距和像距都大了3mm，所以两个像会相距6mm．（5）要研究像与物左右位置的关系，如图中的字母：ATV都是左右对称的，所以不能达到目的，C字母左右不对称，所以其中能够达到实验目的是C图；（6）平面镜成的像与物体的连线与镜面垂直，像和物体关于平面镜对称，如果在平面上无论怎样移动镜后的蜡烛，都无法与镜前蜡烛的像完全重合，原因可能是：玻璃板与桌面不垂直（或玻璃板未竖直放置），此时像不在桌面上，所以不能重合．点睛：平面镜成像的实验中有很多细节问题要注意，如在较暗的环境中实验，要用薄的玻璃板，要保证玻璃板与桌面垂直等，要注意多总结，用时则手到擒来．3．如图所示，是小明在“探究平面镜成像的特点”的活动中所选用的器材和活动过程．（1）在探究活动中为便于观察，该实验最好在______（选填“较明亮”或“较黑暗”）环境中进行．（2）小明在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是_____，这是为了_____．这种确定像与物大小的方法是______．（选填“控制变量法”或“等效替代法”）（3）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（填“A”或“B”）这一侧观察，如果小明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，请你推测可能的原因是_____________．（4）小明用跳棋代替点燃的蜡烛进行实验，但看不清跳棋的像，请你帮想个办法看清跳棋的像：____．（5）实验时在玻璃板前面放置一支点燃的蜡烛，再拿没有点燃的相同蜡烛在玻璃板后面移动，直到跟前面那支蜡烛的像______，若用光屏替换玻璃板后面的蜡烛，在玻璃板后面观察光屏，______观察到玻璃板前点燃蜡烛的像（选填“能”、“不能”）．说明平面镜成的是______（选填“虚”或“实”）像．（6）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于_______；如果有3mm厚和2mm厚的两块玻璃板，应选择______mm厚的玻璃板做实验．（7）为了让右座的同学也能够看清蜡烛的像，小明只将玻璃板向右平移，则蜡烛像的位置______（选填“向右移动”、“向左运动”或“不变”）．（8）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较______（填“亮”或“暗”）．远处的像是来自于蜡烛的入射光经过玻璃板______（只有一个选项正确，将正确选项的字母填在横线上）．A．一次反射、一次折射形成的B．两次反射、一次折射形成的C．一次反射、两次折射形成的D．两次反射、两次折射形成的【答案】较黑暗大小相同比较物与像的大小等效替代法 A 玻璃板与水平面不垂直，成的像不在水平位置用手电筒照亮跳棋重合不能虚对比蜡烛A的像与蜡烛B 的大小2不变暗 C【解析】【详解】(1)[1]该实验最好在较黑暗环境中进行，这样蜡烛的像才会比较清晰；(2)[2][3][4]对蜡烛A和B的要求是大小相同，这是为了比较物与像的大小，通过比较像与蜡烛B的大小，从而比较像与蜡烛A的大小；这种确定像与物大小的方法是等效替代法；(3)[5][6]在寻找蜡烛像的位置时，眼睛应该在蜡烛A这一侧观察，这样才能看到蜡烛A的像；如果小明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，这种情况可能是玻璃板与水平面不垂直，成的像不在水平位置；(4)[7]用手电筒照亮跳棋，这样跳棋反射的光更多，所成的像更明显；(5)[8][9][10]实验时在玻璃板前面放置一支点燃的蜡烛，再拿没有点燃的相同蜡烛在玻璃板后面移动，直到跟前面那支蜡烛的像重合；若用光屏替换玻璃板后面的蜡烛，在玻璃板后面观察光屏，不能观察到玻璃板前点燃蜡烛的像；说明平面镜成的是虚像；(6)[11][12]在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，可以看到玻璃后面的蜡烛，便于对比蜡烛A的像与蜡烛B的大小；应选择2mm厚的玻璃板做实验，这是因为比较厚的玻璃板会出现明显的两个像，影响实验效果；(7)[13]小明只将玻璃板向右平移，则蜡烛像的位置不变，这是因为根据平面镜成像规律，物体的位置不变，那么所成的像位置也不变；(8)[14][15]实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较暗,这是因为入射光线在玻璃板第一个面发生反射和折射时，光线强度就已减弱，折射光线又作为入射光线在第二个面发生反射和折射时，光线强度又减弱了，此时第二个反射光线在第一个面又作为入射光线发生反射和折射，这个折射光线所成的虚像距离观察者较远，同时光线强度比较弱，所以像较暗；由上述可知，远处的像是来自于蜡烛的入射光经过玻璃板一次折射、然后一次反射，最后一次折射形成的，所以说远处的像是来自于蜡烛的入射光经过玻璃板一次反射、两次折射形成的，故选C．4．小明同学在使用洗手间水龙头时发现：当手伸进水龙头下如图所示窗口前时，水龙头出水，当手离开时断水。

一、初二物理光现象实验易错压轴题（难）1．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．2．宁宁对有关光学实验进行了回顾和思考：（1）如图甲所示把一个小平面镜竖直立在白纸上，在白纸上画出一条垂直于镜面的法线ON，用激光笔沿着白纸表面让光斜射到平面镜上，观察反射光．①让光沿着白纸的表面照射，这样做的目的是________．②让光沿AO方向照射在平面镜的O点，a图能观察到反射光OB，而b图却看不到反射光OB，这说明________．（2）如图乙所示是“探究平面镜成像特点”的实验装置：①宁宁将用玻璃板来代替平面镜，这样做的目的是为了确定________，取两只相同蜡烛的目的是为了能比较像与物的________．②实验过程中，如果在平面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，原因可能是________．③排除了上述情况的干扰后，他继续进行实验，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B 在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B蜡烛A的像完全重合，这种确定像与物大小关系的方法是________（选填“控制变量法”或“等效替代法”）．④移去蜡烛B，在其原来位置上放置一块光屏，光屏上________（选填“能”或“不能”）呈现蜡烛的像．⑤蜡烛A放在玻璃板前40cm处，现以5cm/s的水平速度向玻璃板匀速靠近，则经过2s后蜡烛A与像的距离为________ cm，像的大小将________（选填“变大”、“不变”或“变小”）；若将玻璃板放置成与水平面成45°角，将会观察到蜡烛A运动的方向与像运动的方向互相________．【答案】显示出光的路径入射光线、反射光线、法线三者不在同一平面内像的位置大小玻璃板没有竖直放置等效替代法不能 60 不变垂直【解析】【分析】（1）①白色物体能够反射所有色光，黑色物体吸收所有色光；②在光的反射中，反射光线、法线、入射光线三线在同一平面上，是通过光屏展现在眼前的；（2）①研究平面镜成像特点时，确定像的位置是关键，像的位置用蜡烛B与蜡烛A的像重合来确定，实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板，研究物像的大小采用的是等效替代法，把蜡烛A像的大小用蜡烛B来代替；②玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的像不能完全重合；③等效替代法是在保证某种效果相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法，等效替代法是物理中常用的探索问题和分析解决问题的科学方法之一；④虚像光屏接收不到，实像光屏能接收到；⑤利用svt=计算出2s蜡烛A移动的距离，求出其距离平面镜的距离，利用像与物到镜面距离相等计算经过2s后蜡烛A与像的距离；由平面镜成像特点知像、物连线与镜面垂直，且它们到镜面的距离相等，作图解答．【详解】(1)①为了更好的观察到反射光线和入射光线，实验中采用了白色硬纸板，光线在白色纸板上的轨迹就容易观察到了，也方便观察反射角和入射角的大小；②让光沿AO方向照射在平面镜的O点，a图能观察到反射光OB，而b图却看不到反射光OB，这说明反射光线、法线、入射光线不在同一平面内；(2)①为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B 代替蜡烛A的像，来比较物、像的大小；②玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或偏下，所以如果无论怎样移动蜡烛都无法与像重合，则原因是玻璃板没有竖直放置；③在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法；④光屏能接收到实像，但接收不到虚像，因为平面镜成的是虚像，所以移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上不能承接到蜡烛A的像；⑤根据svt=可得2s蜡烛A移动的距离5cm/s2s10cms vt==⨯=，蜡烛A此时距离平面镜的距离为40cm−10cm=30cm，则像到平面镜的距离也为30cm，所以，经过2s后蜡烛A与像的距离为30cm+30cm=60cm；平面镜成像的特点是物像等大，故蜡烛向靠近镜面的方向移动，像的大小不变；若将玻璃板放置成与水平面成45°角，由平面镜成像特点知像、物连线与镜面垂直，且它们到镜面的距离相等，当蜡烛A沿桌面由A位置运动到B位置时，分别作出蜡烛在两个位置所成的像，将会观察到蜡烛运动的方向与像运动的方向互相垂直，如图所示：3．学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想：猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关；猜想3：与小孔的大小有关．①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是_________的．②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是______________________．③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．实验现象表明：在小孔成像清晰时，_____________________．（2）学习小组对像的清晰度与亮度问题作进一步探究．①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三菱镜放置的方式可能是________．②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”）．③若开一个大孔，并在大孔处放一合适的凸透镜替代上述所有棱镜后，恰能在图丙位置光屏上呈现清晰的像，则此像是_______的倒立实像；若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小_________．【答案】正确没有控制小孔的大小相等小孔越大亮度越亮 C 小缩小更亮相等【解析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中即改变了孔的形状，没有改变孔的大小，所以，此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮；（2）①三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式可能是凸透镜的形状，即图C的形状；②在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，此装置类似凸透镜，过光心时传播方向不变，越靠近光心的光线偏折程度的越小，故则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小；③根据图知，物距大于像距，可以判断出此时凸透镜成的是一个倒立缩小的实像，因为凸透镜和小孔都成倒立缩小的实像，像距和物距相等，所以像的大小是相等的，因为入射到凸透镜上的光数量较多，经凸透镜折射后，经过的像点的光线多，所以看起来亮一些（2）①因为凸透镜对光线有会聚作用，三棱镜具有偏折光的能力，所以，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式应是凸透镜的形状，即图C所示的形状。

一、初二物理光现象实验易错压轴题（难）1．小明用如图甲所示器材“探究平面镜成像特点”，请你帮他完成下列问题：（1）选取两完全相同的蜡烛是为了比较像与物的________ 关系．（2）当蜡烛B与蜡烛A的像完全重合时，移动玻璃板的位置，会看到蜡烛B与蜡烛A的像________ （仍能/不能）重合．（3）经过三次实验后，在白纸上记录了像与物对应的位置，如图乙所示，则下一步应如何处理白纸上的信息，才能得出实验结论．________【答案】大小不能连接像与物的对应点，判断连线与镜面是否垂直，测出A和A′、B 和B′、C和C′到镜面的距离，比较各个对应点到镜面的距离是否相等，（或将纸沿镜面所在位置对折，判断像与物得两对应点是否重合）【解析】【分析】（1）探究平面镜成像实验时，选择两个完全相同的蜡烛是为了比较物像大小关系．（2）根据平面镜成像特点：物像对称来解答此题．（3）从实验的目的：探究、验证平面镜成像的特点的角度分析，利用刻度尺，连接像与物的对应点，分别测量像到镜面的距离和物到镜面的距离，比较得出结论．【详解】（1）实验要选取完全相同的两只蜡烛，目的是为了比较蜡烛的像与蜡烛的大小关系．（2）根据平面镜成像特点可知，像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．蜡烛B与蜡烛A的像完全重合时，移动玻璃板的位置，此时，像和物体各对应点到平面镜间距离不再相等，因此会看到蜡烛B与蜡烛A的像不能重合．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，测出A和A′、B和B′、C和C′到镜面的距离，比较各个对应点到镜面的距离是否相等，（或将纸沿镜面所在位置对折，判断像与物得两对应点是否重合）．2．在探究树荫下光斑的活动中，小华猜想光斑形状可能与孔的形状、孔的大小和孔到光屏的距离有关。
