屋顶避雷带避雷网做法-技术交底
技术交底记录
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
屋顶避雷带、雷网做法
交底提要
屋顶防侧击雷，60米及以上金属物防雷施工方法及注意事项
交底内容：
一、工程概况
1、本建筑为二类防雷建筑。
2、屋顶采用Φ10镀锌圆钢组成避雷网格，女儿墙上避雷带也是Φ10镀锌圆钢。
3、所有屋面上的风机、冷却塔、高出屋面的金属管道、支架等均与避雷网连接。
4、屋面上的所有设备、金属透气冒、金属支架等应预留圆钢或镀锌扁钢与避雷网格连接，与设备金属基座连接的一段200mm长25×4镀锌扁钢与预留的圆钢焊接，镀锌扁钢打孔与设备基座用螺栓连接，为了以后维修拆卸方便镀锌扁钢另一端打孔与设备金属基座用螺栓连接。冷却塔等需要单独做避雷针的设备预留镀锌圆钢。屋面桥架的支架、接地扁钢均与避雷网格连接。
2、在防雷引下线出屋面结构处预留Φ12镀锌圆钢，屋面防水卷材施工完毕后敷设避雷网格，避雷网格与预留的镀锌圆钢焊接。使整个避雷网格与防雷引下线连成一个整体。
3、出屋面的构筑物如电梯机房、通风井顶等在顶部四周安装避雷带。出屋面的竖向结构部分暗敷设（严禁竖向部分明附设），当结构钢筋大于Φ16时可以利用结构钢筋，当结构钢筋小于Φ16时应用Φ12镀锌圆钢单独敷设。在高出屋面处同样预留Φ12镀锌圆钢与避雷网格焊接。数量为构筑物的四个角每角一个点。
二、施工准备：
1、材料：镀锌圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。
2、工机具：电焊机、钢锯及锯条、毛刷等。
3、作业条件：屋面防水卷材施工完毕以后避雷网格敷设在防水层上，女儿墙结构施工完毕安装避雷带。
三、工艺操作：
1、暗敷设的避雷网格及明附设的避雷带均采均采用Φ12镀锌圆钢。
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
屋顶避雷带、雷网做法
交底提要
屋顶防侧击雷，60米及以上金属物防雷施工方法及注意事项
交底内容：
一、工程概况
1、本建筑为二类防雷建筑。
2、屋顶采用Φ10镀锌圆钢组成避雷网格，女儿墙上避雷带也是Φ10镀锌圆钢。
3、所有屋面上的风机、冷却塔、高出屋面的金属管道、支架等均与避雷网连接。
4、屋面上的所有设备、金属透气冒、金属支架等应预留圆钢或镀锌扁钢与避雷网格连接，与设备金属基座连接的一段200mm长25×4镀锌扁钢与预留的圆钢焊接，镀锌扁钢打孔与设备基座用螺栓连接，为了以后维修拆卸方便镀锌扁钢另一端打孔与设备金属基座用螺栓连接。冷却塔等需要单独做避雷针的设备预留镀锌圆钢。屋面桥架的支架、接地扁钢均与避雷网格连接。
2、在防雷引下线出屋面结构处预留Φ12镀锌圆钢，屋面防水卷材施工完毕后敷设避雷网格，避雷网格与预留的镀锌圆钢焊接。使整个避雷网格与防雷引下线连成一个整体。
3、出屋面的构筑物如电梯机房、通风井顶等在顶部四周安装避雷带。出屋面的竖向结构部分暗敷设（严禁竖向部分明附设），当结构钢筋大于Φ16时可以利用结构钢筋，当结构钢筋小于Φ16时应用Φ12镀锌圆钢单独敷设。在高出屋面处同样预留Φ12镀锌圆钢与避雷网格焊接。数量为构筑物的四个角每角一个点。
二、施工准备：
1、材料：镀锌圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。
2、工机具：电焊机、钢锯及锯条、毛刷等。
3、作业条件：屋面防水卷材施工完毕以后避雷网格敷设在防水层上，女儿墙结构施工完毕安装避雷带。
三、工艺操作：
1、暗敷设的避雷网格及明附设的避雷带均采均采用Φ12镀锌圆钢。
屋面避雷网安装安全技术交底
6、化工库等易燃、易爆仓库，不宜安装照明设施，必须安装时，应安装防爆型灯具，且开关必须设在室外。
7、对电源线路、用电设备进行经常性的检查，防止短路、超负荷用电的现象发生。
8、生活区等大量使用用电设备时，必须编制用电方案和管理措施，并有专人负责。
9、配电室内禁止存放易燃、易爆等危险品。
10、高压线下方水平距离6米内禁止存放易燃、易爆材料和支搭易燃建筑。
6、库房内严禁使用大于60W的白炽灯和其它高温照明灯具，照明灯具与货物的水平距离应保持50cm以上。
7、严禁在库内用可燃、易燃材料支搭隔断。
8、专人管理，保持库内清洁，禁止在库内吸烟，严禁无关人员进入。
9、物品入库前后，应进行认真检查货物，确认无火险隐患后方可入库。破损、渗漏的易燃、易爆化学危险品禁止入库，发料后要仔细检查，确认无隐患后方可断电锁门离人。

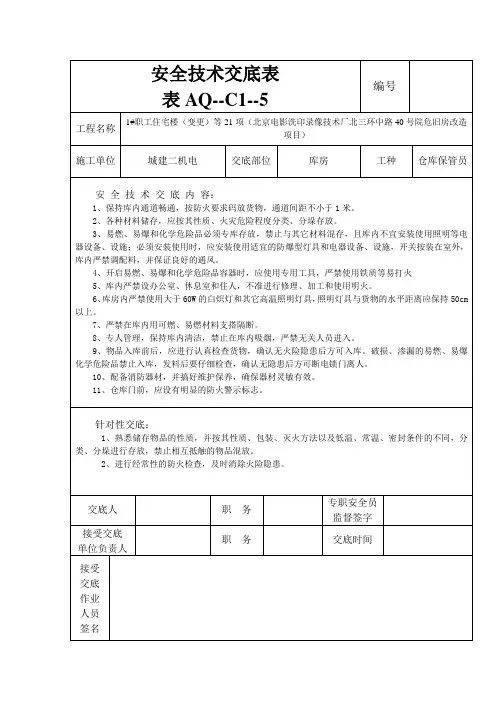

安全技术交底表
表AQ--C1--5
编号
工程名称
1#职工住宅楼（变更）等21项（北京电影洗印录像技术厂北三环中路40号院危旧房改造项目）
施工单位
城建二机电
交底部位
库房
工种
仓库保管员
安全技术交底内容：
1、保持库内通道畅通，按防火要求码放货物，通道间距不小于1米。
2、各种材料储存，应按其性质、火灾危险程度分类、分垛存放。
10、配备消防器材，并搞好维护保养，确保器材灵敏有效。
11、仓库门前，应设有明显的防火警示标志。
针对性交底：
1、熟悉储存物品的性质，并按其性质、包装、灭火方法以及低温、常温、密封条件的不同，分类、分垛进行存放，禁止相互抵触的物品混放。
2、进行经常性的防火检查，及时消除火险隐患。
交底人
职务
专职安全员监督签字
7、对电源线路、用电设备进行经常性的检查，防止短路、超负荷用电的现象发生。
8、生活区等大量使用用电设备时，必须编制用电方案和管理措施，并有专人负责。
9、配电室内禁止存放易燃、易爆等危险品。
10、高压线下方水平距离6米内禁止存放易燃、易爆材料和支搭易燃建筑。
6、库房内严禁使用大于60W的白炽灯和其它高温照明灯具，照明灯具与货物的水平距离应保持50cm以上。
7、严禁在库内用可燃、易燃材料支搭隔断。
8、专人管理，保持库内清洁，禁止在库内吸烟，严禁无关人员进入。
9、物品入库前后，应进行认真检查货物，确认无火险隐患后方可入库。破损、渗漏的易燃、易爆化学危险品禁止入库，发料后要仔细检查，确认无隐患后方可断电锁门离人。
安全技术交底表
表AQ--C1--5
编号
工程名称
1#职工住宅楼（变更）等21项（北京电影洗印录像技术厂北三环中路40号院危旧房改造项目）
施工单位
城建二机电
交底部位
库房
工种
仓库保管员
安全技术交底内容：
1、保持库内通道畅通，按防火要求码放货物，通道间距不小于1米。
2、各种材料储存，应按其性质、火灾危险程度分类、分垛存放。
10、配备消防器材，并搞好维护保养，确保器材灵敏有效。
11、仓库门前，应设有明显的防火警示标志。
针对性交底：
1、熟悉储存物品的性质，并按其性质、包装、灭火方法以及低温、常温、密封条件的不同，分类、分垛进行存放，禁止相互抵触的物品混放。
2、进行经常性的防火检查，及时消除火险隐患。
交底人
职务
专职安全员监督签字
屋顶防雷安全技术交底模板
一、交底目的为确保施工现场屋顶防雷安全，防止因雷击事故造成人员伤亡和财产损失，特进行屋顶防雷安全技术交底。
二、交底对象全体参与屋顶防雷施工的施工人员、技术人员、管理人员。
三、交底内容1. 防雷基础知识（1）了解雷电的形成、特点及危害。
（2）掌握防雷的基本原理和措施。
2. 屋顶防雷系统组成及功能（1）了解屋顶防雷系统的组成，包括接闪器、引下线、接地装置等。
（2）掌握各组成部分的功能和作用。
3. 施工准备（1）检查施工现场环境，确保施工安全。
（2）熟悉施工图纸，明确施工要求。
（3）准备施工所需材料和工具，如接闪器、引下线、接地装置、施工工具等。
4. 施工过程安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，注意防止高空坠落，施工人员不得随意攀爬。
（3）施工人员应遵守施工现场的安全规定，不得酒后作业。
（4）施工过程中，严禁在施工区域附近进行其他作业，确保施工安全。
5. 施工技术要点（1）接闪器安装：按照设计要求，将接闪器固定在屋顶上，确保接闪器与屋顶接触良好。
（2）引下线安装：将引下线固定在建筑物墙体上，确保引下线与墙体接触良好，并与接地装置连接。
（3）接地装置安装：按照设计要求，将接地装置埋设于地下，确保接地装置与土壤接触良好。
（4）接地电阻测试：施工完成后，对接地装置进行接地电阻测试，确保接地电阻符合要求。
6. 施工完毕后的注意事项（1）施工完毕后，对施工现场进行清理，确保施工区域整洁。
（2）对防雷系统进行检查，确保系统正常运行。
（3）加强施工现场安全管理，防止雷击事故发生。
四、交底要求1. 施工人员必须认真听取交底内容，确保掌握施工安全知识。
2. 施工过程中，严格遵守安全操作规程，确保施工安全。
3. 施工完成后，对防雷系统进行检查，确保系统正常运行。
五、交底人及日期交底人：XXX交底日期：XXXX年XX月XX日六、接受人项目部管理人员、技术人员、施工负责人、施工人员等。
屋顶防雷施工安全技术交底模板
一、交底目的为确保屋顶防雷施工安全，提高施工人员的安全意识和操作技能，现将屋顶防雷施工安全技术交底如下。
二、施工人员及项目概况1. 施工单位：____________________2. 施工项目：____________________3. 施工地点：____________________4. 施工时间：____________________5. 施工人员：____________________三、施工安全技术要求1. 施工人员必须遵守国家有关安全生产的法律法规和施工现场的各项规章制度。
2. 施工人员应具备必要的安全生产知识和操作技能，熟悉防雷施工技术要求。
3. 施工前，施工人员应接受安全技术培训，了解施工过程中可能存在的危险因素及防范措施。
四、施工前准备工作1. 仔细阅读施工图纸，了解屋顶防雷系统的设计要求。
2. 准备好防雷施工所需的材料、工具和设备，确保其符合质量要求。
3. 施工现场应设置明显的警示标志，防止无关人员进入危险区域。
五、施工操作规程1. 防雷接地装置的安装：（1）按照设计要求，选用合格的镀锌钢材作为接地体。
（2）接地体应埋设于地下，埋深应满足设计要求。
（3）接地体与建筑物基础、主体结构焊接，确保焊接质量。
（4）接地体与接地线连接，连接处应涂抹防锈漆。
2. 防雷接闪器的安装：（1）按照设计要求，选用合格的接闪器。
（2）接闪器应安装在屋顶最高点，确保其与屋顶表面紧密接触。
（3）接闪器与接地线连接，连接处应涂抹防锈漆。
3. 防雷引下线的安装：（1）按照设计要求，选用合格的镀锌钢材作为引下线。
（2）引下线应从接闪器引出，沿建筑物外墙垂直向下。
（3）引下线与接地体连接，确保焊接质量。
六、施工注意事项1. 施工过程中，施工人员应佩戴安全帽、安全带等防护用品。
2. 施工现场应保持整洁，避免发生火灾等安全事故。
3. 施工人员应遵守施工现场的用电安全规定，防止触电事故发生。
4. 施工过程中，如发现异常情况，应立即停止施工，并向项目负责人报告。
屋面避雷安全技术交底模板
一、交底目的为确保屋面避雷工程的安全施工，预防安全事故的发生，特进行本次安全技术交底。
二、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 分包单位：[分包单位名称]4. 施工地点：[施工地点]5. 施工时间：[施工开始时间]至[施工结束时间]三、安全技术要求1. 施工人员要求1.1 参与屋面避雷工程施工的人员必须经过专业培训，取得相关操作资格证书。
1.2 施工人员应具备良好的身体素质，不得患有高血压、心脏病等不适于高空作业的疾病。
1.3 施工人员必须严格遵守安全操作规程，确保自身和他人的安全。
2. 施工材料要求2.1 避雷材料应符合国家标准，并具有相关检验报告。
2.2 施工前应检查材料的质量，确保材料无破损、锈蚀等问题。
3. 施工设备要求3.1 施工设备应完好，性能稳定，并符合国家安全标准。
3.2 定期对施工设备进行维护保养，确保设备正常运行。
4. 施工现场要求4.1 施工现场应设置明显的警示标志，提醒施工人员注意安全。
4.2 施工现场应保持整洁，不得乱堆乱放材料、工具等。
4.3 施工现场应设置安全通道，方便人员通行。
5. 施工技术要求5.1 避雷系统设计应符合国家标准，并经相关专家评审。
5.2 施工过程中，应严格按照设计要求进行施工，确保避雷系统质量。
5.3 施工人员应掌握避雷系统施工工艺，确保施工质量。
四、安全操作规程1. 施工前，应检查脚手架、防护栏杆或安全网架设是否牢固，确保施工安全。
2. 施工过程中，应佩戴安全帽、安全带等防护用品，防止高处坠落。
3. 施工人员不得在避雷装置附近嬉戏打闹，防止误触带电设备。
4. 施工过程中，应随时检查避雷系统施工质量，发现问题及时整改。
5. 施工结束后，应进行避雷系统验收，确保系统正常运行。
五、应急措施1. 发生安全事故时，立即停止施工，迅速组织人员进行救援。
2. 拨打急救电话，请求专业救援。
3. 保护事故现场，协助调查事故原因。

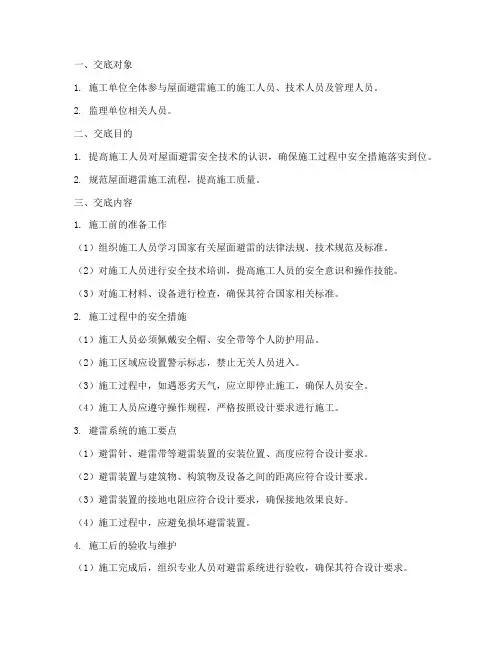

屋面避雷安全安全技术交底模板
一、交底对象1. 施工单位全体参与屋面避雷施工的施工人员、技术人员及管理人员。
2. 监理单位相关人员。
二、交底目的1. 提高施工人员对屋面避雷安全技术的认识，确保施工过程中安全措施落实到位。
2. 规范屋面避雷施工流程，提高施工质量。
三、交底内容1. 施工前的准备工作（1）组织施工人员学习国家有关屋面避雷的法律法规、技术规范及标准。
（2）对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
（3）对施工材料、设备进行检查，确保其符合国家相关标准。
2. 施工过程中的安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工区域应设置警示标志，禁止无关人员进入。
（3）施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。
（4）施工人员应遵守操作规程，严格按照设计要求进行施工。
3. 避雷系统的施工要点（1）避雷针、避雷带等避雷装置的安装位置、高度应符合设计要求。
（2）避雷装置与建筑物、构筑物及设备之间的距离应符合设计要求。
（3）避雷装置的接地电阻应符合设计要求，确保接地效果良好。
（4）施工过程中，应避免损坏避雷装置。
4. 施工后的验收与维护（1）施工完成后，组织专业人员对避雷系统进行验收，确保其符合设计要求。
（2）定期对避雷系统进行检查、维护，确保其正常运行。
（3）如发现避雷系统存在安全隐患，应立即整改，确保人员安全。
四、注意事项1. 施工人员必须遵守国家相关法律法规，确保施工过程安全、文明、有序。
2. 施工过程中，如遇特殊情况，应及时向项目负责人报告，采取相应措施。
3. 施工人员应增强安全意识，提高自身素质，确保施工安全。
五、交底时间1. 施工前进行安全技术交底。
2. 施工过程中，如遇特殊情况，可随时进行补充交底。
六、交底人1. 施工单位项目负责人。
2. 施工单位技术负责人。
请各位施工人员认真学习以上内容，确保在施工过程中严格遵守安全技术规范，确保施工安全。
屋面避雷网安装施工技术交底.doc
四、质量标准
1.避雷带使用的材质、规格、位置、标高、安装方式，必须符合设计要求及施工质量验收规范要求。
2.建筑物顶部其它外露金属物体及避雷引下线连接必须可靠，焊接质量良好。
3.避雷带平整顺直，支架间距均匀，牢固可靠。
4.焊接应固定，焊缝饱满无遗漏，焊接部分的的防腐油漆完整，螺栓固定的防松零件应齐全。
五、成品保护
1.支架打孔时，不得损坏建筑物结构。
2.支架稳固后，不得碰撞松动。
3.避雷网敷设后，应避免砸碰。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技ቤተ መጻሕፍቲ ባይዱ交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2.支架埋设：先用气筒将孔内灰尘清理干净，然后将支架放入孔内，同时用清水淋湿空洞，再用水泥砂浆将支架埋牢，待凝固后使用。支架外露长度120mm。
3.将调直的避雷线运到安装地点，将避雷线用大绳提升到顶部，顺直，敷设，卡固，焊接连成一体，同引下线焊好。建筑物屋顶上有突出金属物等部位的金属导体都必须与避雷带焊接成一体。
4.焊接处的焊渣应敲掉，进行局部调直后刷防锈漆及银粉漆。
5.避雷线应平直，牢固，不应有高低起伏和弯曲现象，距离建筑物应一致。平直度每2m
审核人
交底人
接受交底人
技术交底记录
表C2-1
编号
工程名称
61623物业楼及地下车库工程
交底日期
20xx年8月4日
施工单位
中国新兴建设开发总公司第三公司
分项工程名称
电气工程
交底提要
屋顶避雷网施工
交底内容：
检查段允许偏差3/1000，但全长不得超过10mm。
1.避雷带使用的材质、规格、位置、标高、安装方式，必须符合设计要求及施工质量验收规范要求。
2.建筑物顶部其它外露金属物体及避雷引下线连接必须可靠，焊接质量良好。
3.避雷带平整顺直，支架间距均匀，牢固可靠。
4.焊接应固定，焊缝饱满无遗漏，焊接部分的的防腐油漆完整，螺栓固定的防松零件应齐全。
五、成品保护
1.支架打孔时，不得损坏建筑物结构。
2.支架稳固后，不得碰撞松动。
3.避雷网敷设后，应避免砸碰。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技ቤተ መጻሕፍቲ ባይዱ交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2.支架埋设：先用气筒将孔内灰尘清理干净，然后将支架放入孔内，同时用清水淋湿空洞，再用水泥砂浆将支架埋牢，待凝固后使用。支架外露长度120mm。
3.将调直的避雷线运到安装地点，将避雷线用大绳提升到顶部，顺直，敷设，卡固，焊接连成一体，同引下线焊好。建筑物屋顶上有突出金属物等部位的金属导体都必须与避雷带焊接成一体。
4.焊接处的焊渣应敲掉，进行局部调直后刷防锈漆及银粉漆。
5.避雷线应平直，牢固，不应有高低起伏和弯曲现象，距离建筑物应一致。平直度每2m
审核人
交底人
接受交底人
技术交底记录
表C2-1
编号
工程名称
61623物业楼及地下车库工程
交底日期
20xx年8月4日
施工单位
中国新兴建设开发总公司第三公司
分项工程名称
电气工程
交底提要
屋顶避雷网施工
交底内容：
检查段允许偏差3/1000，但全长不得超过10mm。
2-屋面防雷接地技术交底(含安全)
3、屋面防雷施工严禁打闹、嬉戏，严禁使用玩手机。
4、建筑边沿施工，必须先确认安全防护到位、安全可靠后才能进入。要特别注意单层板、挑头板、固定不到位的板以及立面防护高度、措施不到位的栏杆。在斜屋面边缘行走，也必须栓安全绳，人走到哪里安全绳就移动到那里。
5、高空作业，施工机具、材料、建筑垃圾等必须做防坠落措施：工具应采用专门的挂绳或工具袋进行绑牢。焊机等中大型机械应放置于安全、可靠、稳固、开敞的地方。
2)引下线:利用全部框架柱或剪力墙内钢筋作为防雷引下线,除柱内引出段钢筋与接闪带焊接外,其他作为引下线的柱内钢筋均绑扎或丝扣联接或焊接。在室外距地0.5m处安装若干接地连接板,供测量、接人工接地体和作等电位连接用。
3.内部防雷
1)将建筑物内钢构架和钢筋混凝土内的钢筋相互连接(实际上已由土建连接)。
2)进出建筑物的金属管线、竖直敷设的金属管道和金属物的顶端和底端与结构钢筋可靠连接。
防雷接地安全技术交底
编号
工程名称
XX
交底日期
XX
交底单位
XX
分项工程名称
防雷接地
交底提要
防雷接地引下线、屋面及门厅接闪器、屋面及门厅支架做法
交底内容：防雷接地下引下线、屋面及门厅接闪器、屋面及门厅支架做法
一、材料要求：
1.1、φ10、25x4热镀锌扁钢、防雷卡子
1.2、电焊条、沥青漆、防腐漆、银粉漆等。
6、屋面施工作业，务必注意防坠落，施工作业人员必须在2人及以上，（屋面防雷施工作业）边沿作业，班组长或负责人必须监护旁站。
7、屋面施工中遇到影响施工的防护设施时，未经同意、确认下不得私自拆卸防护设施。
8、雷季、雨天、屋面潮湿时，严禁作业。
9、机械、设备的电源搭接与拆除，必须满足规范要求，必须由专业电工持证操作，非专业人员禁止操作。
4、建筑边沿施工，必须先确认安全防护到位、安全可靠后才能进入。要特别注意单层板、挑头板、固定不到位的板以及立面防护高度、措施不到位的栏杆。在斜屋面边缘行走，也必须栓安全绳，人走到哪里安全绳就移动到那里。
5、高空作业，施工机具、材料、建筑垃圾等必须做防坠落措施：工具应采用专门的挂绳或工具袋进行绑牢。焊机等中大型机械应放置于安全、可靠、稳固、开敞的地方。
2)引下线:利用全部框架柱或剪力墙内钢筋作为防雷引下线,除柱内引出段钢筋与接闪带焊接外,其他作为引下线的柱内钢筋均绑扎或丝扣联接或焊接。在室外距地0.5m处安装若干接地连接板,供测量、接人工接地体和作等电位连接用。
3.内部防雷
1)将建筑物内钢构架和钢筋混凝土内的钢筋相互连接(实际上已由土建连接)。
2)进出建筑物的金属管线、竖直敷设的金属管道和金属物的顶端和底端与结构钢筋可靠连接。
防雷接地安全技术交底
编号
工程名称
XX
交底日期
XX
交底单位
XX
分项工程名称
防雷接地
交底提要
防雷接地引下线、屋面及门厅接闪器、屋面及门厅支架做法
交底内容：防雷接地下引下线、屋面及门厅接闪器、屋面及门厅支架做法
一、材料要求：
1.1、φ10、25x4热镀锌扁钢、防雷卡子
1.2、电焊条、沥青漆、防腐漆、银粉漆等。
6、屋面施工作业，务必注意防坠落，施工作业人员必须在2人及以上，（屋面防雷施工作业）边沿作业，班组长或负责人必须监护旁站。
7、屋面施工中遇到影响施工的防护设施时，未经同意、确认下不得私自拆卸防护设施。
8、雷季、雨天、屋面潮湿时，严禁作业。
9、机械、设备的电源搭接与拆除，必须满足规范要求，必须由专业电工持证操作，非专业人员禁止操作。

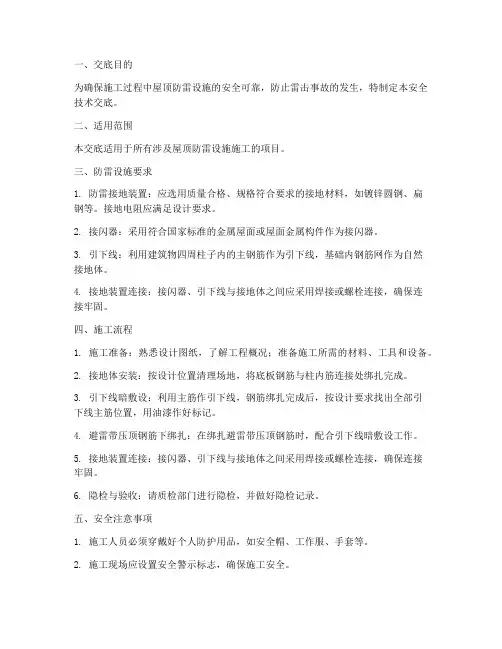

屋顶做防雷安全技术交底模板
一、交底目的为确保施工过程中屋顶防雷设施的安全可靠，防止雷击事故的发生，特制定本安全技术交底。
二、适用范围本交底适用于所有涉及屋顶防雷设施施工的项目。
三、防雷设施要求1. 防雷接地装置：应选用质量合格、规格符合要求的接地材料，如镀锌圆钢、扁钢等。
接地电阻应满足设计要求。
2. 接闪器：采用符合国家标准的金属屋面或屋面金属构件作为接闪器。
3. 引下线：利用建筑物四周柱子内的主钢筋作为引下线，基础内钢筋网作为自然接地体。
4. 接地装置连接：接闪器、引下线与接地体之间应采用焊接或螺栓连接，确保连接牢固。
四、施工流程1. 施工准备：熟悉设计图纸，了解工程概况；准备施工所需的材料、工具和设备。
2. 接地体安装：按设计位置清理场地，将底板钢筋与柱内筋连接处绑扎完成。
3. 引下线暗敷设：利用主筋作引下线，钢筋绑扎完成后，按设计要求找出全部引下线主筋位置，用油漆作好标记。
4. 避雷带压顶钢筋下绑扎：在绑扎避雷带压顶钢筋时，配合引下线暗敷设工作。
5. 接地装置连接：接闪器、引下线与接地体之间采用焊接或螺栓连接，确保连接牢固。
6. 隐检与验收：请质检部门进行隐检，并做好隐检记录。
五、安全注意事项1. 施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，注意观察接地体、引下线、接闪器等防雷设施，确保其安装牢固、连接可靠。
4. 雷雨天气禁止进行室外防雷设施施工，防止雷击事故发生。
5. 施工过程中，如发现异常情况，应立即停止施工，报告相关人员进行处理。
六、验收标准1. 接地电阻符合设计要求。
2. 接闪器、引下线、接地体之间连接牢固。
3. 施工过程符合相关规范和标准。
4. 隐检记录齐全。
七、交底内容1. 防雷设施要求。
2. 施工流程。
3. 安全注意事项。
4. 验收标准。
5. 施工过程中可能出现的问题及处理方法。
本交底由项目技术负责人向施工人员进行交底，施工人员应认真听取并严格执行。

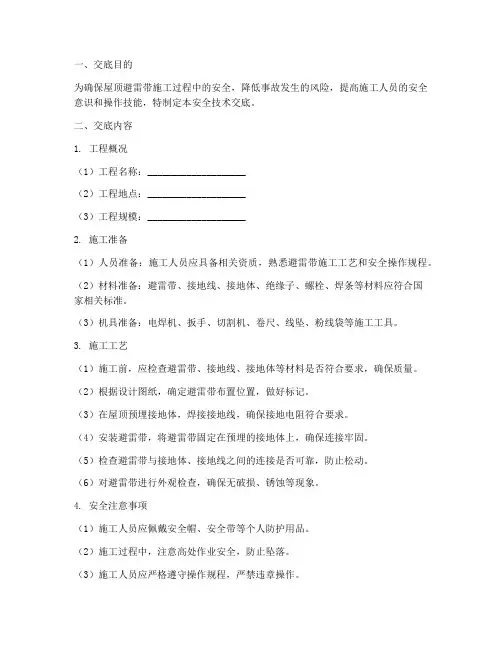

屋顶避雷带安全技术交底模板
一、交底目的为确保屋顶避雷带施工过程中的安全，降低事故发生的风险，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________2. 施工准备（1）人员准备：施工人员应具备相关资质，熟悉避雷带施工工艺和安全操作规程。
（2）材料准备：避雷带、接地线、接地体、绝缘子、螺栓、焊条等材料应符合国家相关标准。
（3）机具准备：电焊机、扳手、切割机、卷尺、线坠、粉线袋等施工工具。
3. 施工工艺（1）施工前，应检查避雷带、接地线、接地体等材料是否符合要求，确保质量。
（2）根据设计图纸，确定避雷带布置位置，做好标记。
（3）在屋顶预埋接地体，焊接接地线，确保接地电阻符合要求。
（4）安装避雷带，将避雷带固定在预埋的接地体上，确保连接牢固。
（5）检查避雷带与接地体、接地线之间的连接是否可靠，防止松动。
（6）对避雷带进行外观检查，确保无破损、锈蚀等现象。
4. 安全注意事项（1）施工人员应佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，注意高处作业安全，防止坠落。
（3）施工人员应严格遵守操作规程，严禁违章操作。
（4）焊接作业时，注意火花飞溅，防止烫伤。
（5）施工现场应保持整洁，及时清理施工垃圾。
（6）施工过程中，注意防雷、防雨、防寒、防晒等天气因素。
5. 应急措施（1）发生火灾时，立即切断电源，使用灭火器进行灭火。
（2）发生触电事故时，立即切断电源，对伤者进行急救。
（3）发生高处坠落事故时，立即进行救援，并报告相关部门。
三、交底要求1. 施工单位应将本安全技术交底内容作为施工组织设计的一部分，落实到位。
2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
3. 施工现场应设置安全警示标志，提醒施工人员注意安全。
4. 施工单位应加强对施工现场的安全检查，确保施工安全。

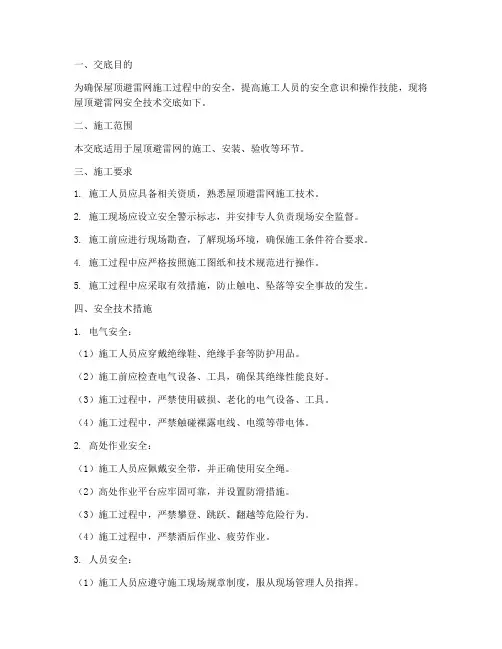

屋顶避雷网安全技术交底模板
一、交底目的为确保屋顶避雷网施工过程中的安全，提高施工人员的安全意识和操作技能，现将屋顶避雷网安全技术交底如下。
二、施工范围本交底适用于屋顶避雷网的施工、安装、验收等环节。
三、施工要求1. 施工人员应具备相关资质，熟悉屋顶避雷网施工技术。
2. 施工现场应设立安全警示标志，并安排专人负责现场安全监督。
3. 施工前应进行现场勘查，了解现场环境，确保施工条件符合要求。
4. 施工过程中应严格按照施工图纸和技术规范进行操作。
5. 施工过程中应采取有效措施，防止触电、坠落等安全事故的发生。
四、安全技术措施1. 电气安全：（1）施工人员应穿戴绝缘鞋、绝缘手套等防护用品。
（2）施工前应检查电气设备、工具，确保其绝缘性能良好。
（3）施工过程中，严禁使用破损、老化的电气设备、工具。
（4）施工过程中，严禁触碰裸露电线、电缆等带电体。
2. 高处作业安全：（1）施工人员应佩戴安全带，并正确使用安全绳。
（2）高处作业平台应牢固可靠，并设置防滑措施。
（3）施工过程中，严禁攀登、跳跃、翻越等危险行为。
（4）施工过程中，严禁酒后作业、疲劳作业。
3. 人员安全：（1）施工人员应遵守施工现场规章制度，服从现场管理人员指挥。
（2）施工过程中，严禁嬉戏打闹、追逐打斗等行为。
（3）施工过程中，严禁擅自离开工作岗位。
（4）施工过程中，严禁携带易燃、易爆、有毒等危险物品。
五、施工步骤1. 施工准备：检查施工现场、设备、材料等，确保符合要求。
2. 支设脚手架：根据设计要求，搭建脚手架，并确保其稳固。
3. 安装避雷网：按照设计图纸，将避雷网固定在屋顶上。
4. 验收：对施工完成的避雷网进行检查，确保其符合要求。
5. 清理现场：施工结束后，清理现场，确保无安全隐患。
六、注意事项1. 施工过程中，如发现异常情况，应立即停止施工，并报告现场管理人员。
2. 施工过程中，如发生安全事故，应立即采取救援措施，并及时报告相关部门。
3. 施工结束后，应进行安全评估，确保现场无安全隐患。
最新屋面避雷带安装技术交底知识分享
表B2 编号：表B2 编号：《图形的放大与缩小》说课稿各位老师好！我说课的内容是人教版义务教育课程标准实验教科书六年级下册56——58页的内容及相关练习，课题是图形的放大与缩小。
一、说教材《图形的放大与缩小》是新旧教材《比例》这一部分内容的最大不同之处。
它属于图形与几何领域中图形的运动方面的内容。
比例的知识属于数与代数领域的内容。
新教材将《图形的放大与缩小》纳入到比例的应用中，将两条线交织在一起。
我认为主要是体现数形结合的思想，使知识形成和发展的基础更加扎实。
教材首先用图片的形式呈现了生活中一些放大与缩小现象，使学生初步认识放大与缩小。
然后通过例4进一步研究图形放大与缩小的特点。
二、说教学目标就本课而言“能利用方格纸按一定的比将简单图形放大或缩小”是一个重要教学目标。
基于对教材的理解和课标的理念，我拟定了以下目标：知识目标：结合具体情境，了解图形的放大与缩小的意义；能在方格纸上按一定的比画出放大与缩小的图形。
能力目标：通过观察、交流、动手操作等活动来体验图形放大与缩小的方法；培养学生的空间观念和动手操作能力。
情感目标：在参与学习的过程中，激发学生学习数学的兴趣和求知欲，使学生积极参与学习活动，感受成功的喜悦。
面对这一新内容的教学，根据学生的原有经验以及这一内容在教材中的作用，我把教学重点放在了让学生理解图形的放大与缩小。
根据教学的需要，我准备了多媒体课件，为学生准备了方格纸，要求学生自己准备画图的铅笔和尺子。
三、说教学过程图形的放大与缩小，学生具有一定的生活经验，有自己的认识。
但是，这一认识是感性的、概括的、模糊的，只能是基于自身经验的理解，不能清楚地用数学的语言描绘变化的关系。
而数学上的图形放大与缩小则是指按一定比放大与缩小，它是一种定量的刻画。
这一差距正是我们进行教学时需要加以突出的。
为了达到教学目标，本节课我设计了四个教学环节：一、观察发现，引出课题。
二、自主探究，解决问题。
避雷带安装交底
1.1.6.2交底工程名称交底时间施工单位工种电工交底内容：避雷带安装一、材料要求1、镀锌制品应采用热镀锌材料，规格应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
2、当设计采用新型接闪器时，供货商应提供试验报告、产品合格证及有关技术说明。
二、作业条件1、避雷带安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。
2、避雷带与均压环安装作业条件：接地体与引下线必须做完。
支架安装完毕。
具备调直场地和垂直运输条件。
三、主要机具:常用电工工具、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具、钢锯、锯条等。
四、操作工艺1、工艺流程：避雷带预制加工→测量弹线定位→支架埋设→安装固定连接避雷带（网）→防腐处理→检测验收2、避雷带安装应符合以下规定：避雷线应平直，牢固，不应有高低起伏和弯曲现象，距离建筑物应一致；平直度每2m检查段允许偏差3/1000，但全长不得超过10mm。
避雷线弯曲处不得小于90º，弯曲半径不得小于圆钢直径的10倍。
避雷线如用扁钢，截面不得小于100mm2且厚度不小于4mm；如为圆钢直径不得小于8mm。
遇变形缝处应作“Ω”型煨弯补偿。
避雷带位置正确，平正顺直，焊接长度不得小于圆钢直径的6倍，且双面施焊，符合规范要求，焊缝饱满无遗漏，镀锌层破坏处补刷防腐漆完整，并补刷银粉漆，支持件间距均匀、固定可靠、防松零件齐全，每个支持件应能承受大于5Kg的垂直拉力，并作记录。
建筑物顶部外露的其它金属物体必须与避雷带及避雷引下线可靠连接。
共3页第1页1.1.6.2交底工程名称交底时间施工单位工种电工交底内容：避雷带安装3、避雷带安装避雷线如为扁钢，可放在平板上用手锤调直；如为圆钢，可将圆钢放开，一端固定在地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。
将调直的避雷线运到安装地点，将避雷线用大绳提升到顶部，顺直，敷设，卡固，焊接连成一体，同引下线焊好。
屋顶避雷安全技术交底模板
一、交底目的为确保施工现场屋顶避雷设施安装及使用过程中的安全，减少雷击事故的发生，特制定本安全技术交底。
二、交底内容1. 工程概况- 工程名称：_______- 施工单位：_______- 施工部位：_______- 施工内容：屋顶避雷设施安装2. 安全风险分析- 雷击风险：屋顶避雷设施在安装、使用过程中可能遭遇雷击，造成人员伤亡和财产损失。
- 高处作业风险：屋顶避雷设施安装需要在高空作业，存在坠落风险。
- 物料搬运风险：搬运重物时可能发生滑倒、坠落等事故。
3. 安全措施- 人员配备与培训- 安装人员必须经过专业培训，掌握避雷设施安装技术及安全操作规程。
- 定期进行安全教育和技能培训，提高安全意识。
- 现场安全防护- 设置安全警示标志，提醒作业人员注意安全。
- 作业人员必须佩戴安全帽、安全带等防护用品。
- 设置安全防护栏杆，防止人员坠落。
- 防雷措施- 避雷针、避雷带等避雷设施必须符合国家相关标准和规范。
- 避雷针、避雷带等避雷设施应连接牢固，确保接地良好。
- 避雷设施的接地电阻应符合要求。
- 高处作业措施- 高处作业人员必须系好安全带，安全带应连接到可靠的固定点。
- 作业平台、梯子等设施应稳固可靠，防止滑动或倾斜。
- 作业人员应遵守高处作业安全操作规程。
- 物料搬运措施- 搬运重物时，应使用合适的工具和设备。
- 两人搬运时，应互相配合，防止滑倒或坠落。
4. 应急处置- 遇到雷击事故，立即切断电源，确保人员安全。
- 对受伤人员进行现场急救，并及时送往医院治疗。
- 对事故现场进行保护，等待相关部门处理。
三、交底要求1. 施工单位应将本安全技术交底内容传达给所有参与屋顶避雷设施安装的作业人员。
2. 作业人员应认真学习并掌握安全技术交底内容，严格遵守安全操作规程。
3. 施工单位应定期对作业人员进行安全检查，确保安全措施落实到位。
四、交底人及日期交底人：_______交底日期：_______五、接受人及签字接受人：_______签字：_______。
屋面避雷带安装技术交底电子教案
技术负责人
交底人
接受交底人
屋面避雷带安装技术交底
技 术 交 底 记 录
表B2编号：
工程名称
杭政储出（2007）76#地块
交底时间
年月日
交底提要：
避雷带和避雷针都属于接闪器的一种，避雷带一般是水平或倾斜敷设，至少有两处和引下线相连。本交底适用于普通高层民用建筑。
交底内容：
1.施工前准备：
1.1依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解，根据其位置如何与避雷带连接进行一一策划，确保无遗漏。
⑶焊接焊接圆钢避雷带时煨制来回弯的一端来回弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在来回弯上，将这一根圆钢先焊接（或卡接）到支架上，然后再对两个圆钢的搭接处的四面焊接，尤其是来回弯跟部的搭接豁口处一定要补焊平整，引下线同时应与避雷带进行焊接。
⑷敲焊渣焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净。
2.2.3.3避雷带敷设：
⑴制弯头避雷带采用镀锌圆钢直径不小于10mm，镀锌扁钢不小于24mm×4mm。首先将所需圆钢用手锤（或钢筋扳子）进行调直，在圆钢一端用气焊煨制一个来回弯，使其错开一个圆钢直径，长度为10倍的圆钢直径，这样可使与其搭接的圆钢成一条直线。
⑵固定将调直的圆钢焊接或到固定支架上，圆钢避雷带与圆钢支架焊接连接。
技 术 交 底 记 录
表B2编号：
工程名称
交底时间
年月日
2.2.3.2固定支架的安装：
用电锤在所定的支架位置钻孔，深度一般在50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采用镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平，上平高度为150mm，在调整后的支架根部套上装饰碗。
交底人
接受交底人
屋面避雷带安装技术交底
技 术 交 底 记 录
表B2编号：
工程名称
杭政储出（2007）76#地块
交底时间
年月日
交底提要：
避雷带和避雷针都属于接闪器的一种，避雷带一般是水平或倾斜敷设，至少有两处和引下线相连。本交底适用于普通高层民用建筑。
交底内容：
1.施工前准备：
1.1依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解，根据其位置如何与避雷带连接进行一一策划，确保无遗漏。
⑶焊接焊接圆钢避雷带时煨制来回弯的一端来回弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在来回弯上，将这一根圆钢先焊接（或卡接）到支架上，然后再对两个圆钢的搭接处的四面焊接，尤其是来回弯跟部的搭接豁口处一定要补焊平整，引下线同时应与避雷带进行焊接。
⑷敲焊渣焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净。
2.2.3.3避雷带敷设：
⑴制弯头避雷带采用镀锌圆钢直径不小于10mm，镀锌扁钢不小于24mm×4mm。首先将所需圆钢用手锤（或钢筋扳子）进行调直，在圆钢一端用气焊煨制一个来回弯，使其错开一个圆钢直径，长度为10倍的圆钢直径，这样可使与其搭接的圆钢成一条直线。
⑵固定将调直的圆钢焊接或到固定支架上，圆钢避雷带与圆钢支架焊接连接。
技 术 交 底 记 录
表B2编号：
工程名称
交底时间
年月日
2.2.3.2固定支架的安装：
用电锤在所定的支架位置钻孔，深度一般在50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采用镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平，上平高度为150mm，在调整后的支架根部套上装饰碗。
建筑物屋面明装避雷带技术交底
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2.1.3焊接点应先刷防锈漆，再刷银粉漆，防腐处理到位。
2.1.4接地电阻测试点：用专用防雷接地电阻测试仪器现场测试防雷接地电阻应小于1欧姆。
2.2做法及要求
2.2.1 防雷接地做法参见15D501.
2.2.2 测试接地装置的接地电阻必须符合设计要求。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
屋面避雷带安装技术交底
屋面避雷带安装技术交底一、施工准备（一）技术准备1、充分熟悉图纸及设计要求；2、根据图纸要求按图施工；3、对施工作业人员进行交底。
（二）主要机具电焊机、电焊工具、电锤。
二、职业健康安全关键要求1、进行电焊作业时，相应设备必须完好，接地可靠，操作人员必须持证上岗并配备相应灭火器，电焊作业炙热的焊渣若会溅落到脚手架，应设置挡板收集溅落的焊渣；2、高空作业时必须配带安全带，做好防护措施；3、防止电弧光伤害。
三、避雷带安装1、在土建单位屋面工程基本完成后方可进行施工。
2、根据避雷带所在墙面上的位置进行测量定位，平直部分敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其他固定支架位置，支架间距1000mm之间，转弯、引出点处的第一个支架距墙面、转弯处的距离300～500mm，同一线段的避雷带之间的支架间距一致。
3、用电锤在所定的支架位置钻孔，深度一般在50-60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或云石胶进行固定，固定支架采用成品支架，支架高度200mm，支架在沿避雷带敷设方向应拉线调直，支架应与其固定面垂直，支架固定牢靠，不得松动。
4、焊接圆钢避雷带时，预制乙字弯的一端乙字弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在乙字弯上，双面焊接，尤其是乙字弯根部的搭接豁口处一定要补焊平整，引下线同时应与避雷带进行焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净。
5、避雷带焊接时，应顺直的放置到支架上，各段应受力均匀，不得有翘曲、扭转，焊接后不受理变形弯曲，对每个焊点焊接完成后应敲掉药皮，对焊点进行检查，不合格的焊点进行补焊，整个避雷带焊接完毕后应用榔头、扳手、折弯模具对其进行整理、调直。
7、搭接长度应符合下列规定：1）扁钢与扁钢搭接为扁钢宽度的2倍，三面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2.2 屋面设备、管道的地连接：
在土建屋面保温层施工后，将引出于屋面管道、设备连接的镀锌圆钢于屋面上各种金属管道、支架、各种设备用镀锌圆钢沿保温层上面进行焊接连接，如设备未安装，引出设备基础旁边，铸铁排水透气管不能焊接，用－25×3的镀锌扁钢作成专用支架，用镀锌圆钢（扁钢）顺着透气管引上，引出高度应高于投气帽250～300mm，顶端应作成尖状，利于接闪，引上镀锌圆钢应于铸铁排水透气管保持平行，支架பைடு நூலகம்距不大于1000mm，支架距地平、管顶（透气帽）距离分别为300mm。
3.3高空焊接作业注意焊渣、火星下落，做好防护，防止发生火灾。
3.4刷油漆时注意不能污染其它成品。
4．成品保护
支架安装和避雷网敷设时应注意时应注意不应损坏建筑物的结构及屋面防水，支架稳注后，不得碰撞松动。遇坡顶瓦屋面，在操作时应采取措施，以免踩坏屋面瓦。不得损坏外檐装修。不得磕碰及弄脏墙面。避雷网敷设后，应避免砸碰。喷浆或刷涂料前，必须预先将避雷带用纸包扎好，防止污染。焊接时注意保护墙面措施，焊接时支架装饰碗采取保护措施。
2.2.3.4避雷带的刷漆及标识：
用角磨机将每个焊点进行打磨平滑，再对各个焊点进行防腐处理应刷防锈漆两遍，然后再对避雷带及支架刷银粉漆两遍，引下线处应刷黄绿相间的色环油漆进行标识，同时还应安装标识牌。
3．安全生产与文明施工
3.1施工面作业时应注意采取高空作业的安全措施，注意高空乡下坠物。
3.2注意保护土建单位的成品。
⑶焊接焊接圆钢避雷带时煨制来回弯的一端来回弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在来回弯上，将这一根圆钢先焊接（或卡接）到支架上，然后再对两个圆钢的搭接处的四面焊接，尤其是来回弯跟部的搭接豁口处一定要补焊平整，引下线同时应与避雷带进行焊接。
⑷敲焊渣焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净。
技术负责人
交底人
接受交底人
最新文件----------------仅供参考--------------------已改成-----------word文本---------------------方便更改
技 术 交 底 记 录
表B2编号：
工程名称
杭政储出（2007）76#地块
交底时间
年月日
交底提要：
避雷带和避雷针都属于接闪器的一种，避雷带一般是水平或倾斜敷设，至少有两处和引下线相连。本交底适用于普通高层民用建筑。
交底内容：
1.施工前准备：
1.1依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解，根据其位置如何与避雷带连接进行一一策划，确保无遗漏。
1.2设备工具要求：电焊机、电钻、钢锯、粉线袋、线绳等设备齐全完好，满足施工现场要求。
2.操作工艺：
2.1流程工艺：
熟悉图纸→材料进场检验→钻孔→定位放线→避雷网安装→校正检验→刷油漆→标示
2.2施工方法：
2.2.1 引出线配合预留：
当土建施工屋面女儿墙时，将建筑物内引下线内的两根钢筋分别用两根避雷带要求规格的镀锌圆钢焊接，从女儿墙内引出，引出高度应不低于300mm，引出的位置应按两个固定支架的位置预留，不得有误差，同时引出于屋面管道、设备连接的镀锌圆钢。
⑸调直调平圆钢的转弯半径为10d，避雷带的敷设面为曲面或带有造型面时，应反复多次的比试，避雷带应顺其造型敷设。圆钢避雷带圆钢之间的搭接处的位置应设置均布、合理、美观，且应尽量的减少搭接，搭接处如与引下线焊接处接近应设置焊接到一起，避雷带焊接时应顺直的放置到支架上，各段应受力均匀，不得有翘曲、扭转，焊接后不受力变形弯曲，对每个焊点焊接完成后应敲掉药皮，对焊点进行检查，不合格的焊点进行补焊，整个避雷带焊接完毕后应用榔头、扳手应对其进行整理、调直。
2.2.3.3避雷带敷设：
⑴制弯头避雷带采用镀锌圆钢直径不小于10mm，镀锌扁钢不小于24mm×4mm。首先将所需圆钢用手锤（或钢筋扳子）进行调直，在圆钢一端用气焊煨制一个来回弯，使其错开一个圆钢直径，长度为10倍的圆钢直径，这样可使与其搭接的圆钢成一条直线。
⑵固定将调直的圆钢焊接或到固定支架上，圆钢避雷带与圆钢支架焊接连接。
2.2.3避雷带的安装：
在土建单位屋面工程基本完成后，外墙面工程完成后方能进行避雷带安装。
2.2.3.1定位放线：
根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。支架间距1.0m，转弯、引出点处的第一个支架距墙面、转弯处的距离0.5m，同一线段的避雷带之间的支架间距应一致。
技 术 交 底 记 录
表B2编号：
工程名称
交底时间
年月日
2.2.3.2固定支架的安装：
用电锤在所定的支架位置钻孔，深度一般在50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采用镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平，上平高度为150mm，在调整后的支架根部套上装饰碗。
在土建屋面保温层施工后，将引出于屋面管道、设备连接的镀锌圆钢于屋面上各种金属管道、支架、各种设备用镀锌圆钢沿保温层上面进行焊接连接，如设备未安装，引出设备基础旁边，铸铁排水透气管不能焊接，用－25×3的镀锌扁钢作成专用支架，用镀锌圆钢（扁钢）顺着透气管引上，引出高度应高于投气帽250～300mm，顶端应作成尖状，利于接闪，引上镀锌圆钢应于铸铁排水透气管保持平行，支架பைடு நூலகம்距不大于1000mm，支架距地平、管顶（透气帽）距离分别为300mm。
3.3高空焊接作业注意焊渣、火星下落，做好防护，防止发生火灾。
3.4刷油漆时注意不能污染其它成品。
4．成品保护
支架安装和避雷网敷设时应注意时应注意不应损坏建筑物的结构及屋面防水，支架稳注后，不得碰撞松动。遇坡顶瓦屋面，在操作时应采取措施，以免踩坏屋面瓦。不得损坏外檐装修。不得磕碰及弄脏墙面。避雷网敷设后，应避免砸碰。喷浆或刷涂料前，必须预先将避雷带用纸包扎好，防止污染。焊接时注意保护墙面措施，焊接时支架装饰碗采取保护措施。
2.2.3.4避雷带的刷漆及标识：
用角磨机将每个焊点进行打磨平滑，再对各个焊点进行防腐处理应刷防锈漆两遍，然后再对避雷带及支架刷银粉漆两遍，引下线处应刷黄绿相间的色环油漆进行标识，同时还应安装标识牌。
3．安全生产与文明施工
3.1施工面作业时应注意采取高空作业的安全措施，注意高空乡下坠物。
3.2注意保护土建单位的成品。
⑶焊接焊接圆钢避雷带时煨制来回弯的一端来回弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在来回弯上，将这一根圆钢先焊接（或卡接）到支架上，然后再对两个圆钢的搭接处的四面焊接，尤其是来回弯跟部的搭接豁口处一定要补焊平整，引下线同时应与避雷带进行焊接。
⑷敲焊渣焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净。
技术负责人
交底人
接受交底人
最新文件----------------仅供参考--------------------已改成-----------word文本---------------------方便更改
技 术 交 底 记 录
表B2编号：
工程名称
杭政储出（2007）76#地块
交底时间
年月日
交底提要：
避雷带和避雷针都属于接闪器的一种，避雷带一般是水平或倾斜敷设，至少有两处和引下线相连。本交底适用于普通高层民用建筑。
交底内容：
1.施工前准备：
1.1依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解，根据其位置如何与避雷带连接进行一一策划，确保无遗漏。
1.2设备工具要求：电焊机、电钻、钢锯、粉线袋、线绳等设备齐全完好，满足施工现场要求。
2.操作工艺：
2.1流程工艺：
熟悉图纸→材料进场检验→钻孔→定位放线→避雷网安装→校正检验→刷油漆→标示
2.2施工方法：
2.2.1 引出线配合预留：
当土建施工屋面女儿墙时，将建筑物内引下线内的两根钢筋分别用两根避雷带要求规格的镀锌圆钢焊接，从女儿墙内引出，引出高度应不低于300mm，引出的位置应按两个固定支架的位置预留，不得有误差，同时引出于屋面管道、设备连接的镀锌圆钢。
⑸调直调平圆钢的转弯半径为10d，避雷带的敷设面为曲面或带有造型面时，应反复多次的比试，避雷带应顺其造型敷设。圆钢避雷带圆钢之间的搭接处的位置应设置均布、合理、美观，且应尽量的减少搭接，搭接处如与引下线焊接处接近应设置焊接到一起，避雷带焊接时应顺直的放置到支架上，各段应受力均匀，不得有翘曲、扭转，焊接后不受力变形弯曲，对每个焊点焊接完成后应敲掉药皮，对焊点进行检查，不合格的焊点进行补焊，整个避雷带焊接完毕后应用榔头、扳手应对其进行整理、调直。
2.2.3.3避雷带敷设：
⑴制弯头避雷带采用镀锌圆钢直径不小于10mm，镀锌扁钢不小于24mm×4mm。首先将所需圆钢用手锤（或钢筋扳子）进行调直，在圆钢一端用气焊煨制一个来回弯，使其错开一个圆钢直径，长度为10倍的圆钢直径，这样可使与其搭接的圆钢成一条直线。
⑵固定将调直的圆钢焊接或到固定支架上，圆钢避雷带与圆钢支架焊接连接。
2.2.3避雷带的安装：
在土建单位屋面工程基本完成后，外墙面工程完成后方能进行避雷带安装。
2.2.3.1定位放线：
根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。支架间距1.0m，转弯、引出点处的第一个支架距墙面、转弯处的距离0.5m，同一线段的避雷带之间的支架间距应一致。
技 术 交 底 记 录
表B2编号：
工程名称
交底时间
年月日
2.2.3.2固定支架的安装：
用电锤在所定的支架位置钻孔，深度一般在50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采用镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平，上平高度为150mm，在调整后的支架根部套上装饰碗。
