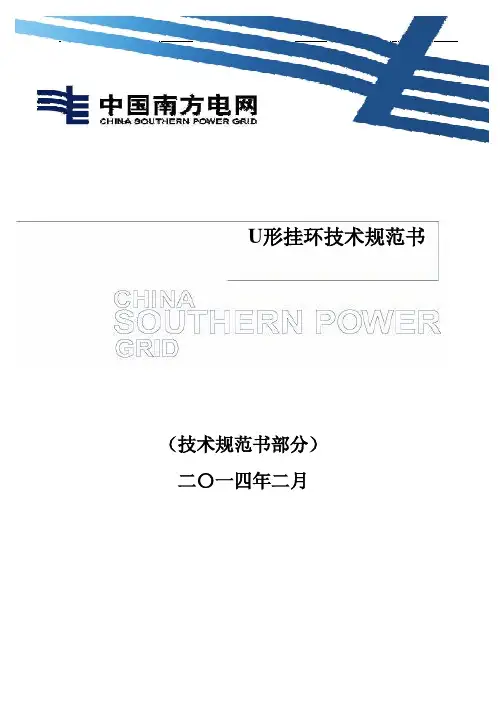

技术规范书(U型挂环)

电力金具技术规范书一、产品必须符合技术标准GB 2314-97 电力金具通用技术条件GB/T 2317.1-2000 电力金具机械试验方法GB/T 2317.3-2000 电力金具热循环试验方法GB/T 2317.4-2000 电力金具验收规则、标志与包装GB/T 9327.4-1988 电缆导体压缩和机械连接接头试验方法热循环试验方法GB/T 5075-2001 电力金具名词术语DL/T 765.1-2001 架空配电线路金具技术条件DL/T 768.7-2002 电力金具制造质量钢铁件热镀锌层DL/T 683-1999 电力金具产品型号命名方法GB/T 5231-2001 加工铜及铜合金化学成分和产品形状GB/T 1175-1997 铸造锌合金Q/ZDJ 50-2006 额定电压10kV及以下绝缘穿刺线夹技术条件二、基本要求2.1 电力金具均应按现行有关标准及规定程序批准的图纸制造。

2.2 电力金具的破坏荷重应不小于标称值。

2.3 电力金具的电气接触性能应符合下列规定：a.导线接续处两端点之间的电阻，应不大于同样长度导线的电阻；b.导线接续处的温升应不大于被接续导线的温升；c.承受电气负荷的所有金具，其载流量应不小于被安装导线的载流量。

2.4 接续和接触金具对导线的握力与导线计算拉断力之比的百分值，应不小于表1 的规定：2.5 悬垂线夹对不同导线的握力，与导线计算拉断力之比的百分值，应不小于表2 的规定。

表22.6 制造电力金具的原材料，应按金具图纸规定的材料牌号选用，并符合有关材 料标准的技术要求。

2.7 电力金具的黑色金属制件除灰铸铁件外，其表面均应采用热镀锌防腐处理。

锌按GB 470—83《锌分类及技术条件》标准。

三、金具的结构3.1 线夹的曲率半径、悬垂线夹不小于被安装导线直径的8～10倍；螺栓型耐张 线夹不小于被安装导线直径的8～12倍。

3.2 悬垂线夹的悬垂角不小于25°。

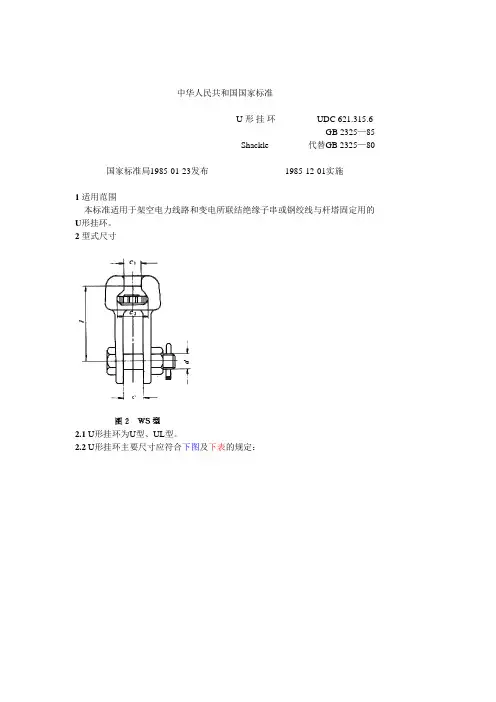

中华人民共和国国家标准U 形挂环UDC 621.315.6GB 2325—85Shackle 代替GB 2325—80 国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于架空电力线路和变电所联结绝缘子串或钢绞线与杆塔固定用的U形挂环。

2型式尺寸2.1 U形挂环为U型、UL型。

2.2 U形挂环主要尺寸应符合下图及下表的规定：表中型号中字母及数字意义为：U——U形；L——延长；数字——标称破坏荷重标记。

3技术要求3.1 U形挂环一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。

3.2 U形挂环的联结尺寸应符合GB2315—85《电力金具标称破坏荷重系列及零件联结尺寸》的规定。

3.3材质与紧固件：a.U形挂环本体按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2 (372.5MPa)的钢制造；b.螺母按GB 41—76《六角螺母(粗制)》；c.螺栓按SD 25—82《六角头带销孔螺栓》；d.闭口销按SD 26—82《闭口销》。

3.4 U形挂环的破坏荷重应不小于以下数值：U-7、UL-7型69kN；U-10、UL-10型98kN；U-12型118kN；U-16、UL-16型157kN；U-20、UL-20型196kN；U-25型245kN；U-30型294kN；U-50型490kN。

4验收规则及试验方法U形挂环的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。

5标志与包装U形挂环的标志与包装按GB 2317—85规定进行。

第二节 联结金具的设计计算 一、基本连接件金具的连接通常要采用销钉、眼孔和螺栓连接，为此， 有必要对这三类基本连接件的设计计算方法作简单介绍。

1、销钉的强度计算销钉的连接时一种松连接方式。

在销钉与孔、双板与单板之间总有一些间隙， 因此销钉要承受弯矩（与销钉受剪切相比，弯矩居主要地位）， 故必须计算器抗弯强度。

1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。

中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。

2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。

主要用在耐张、转角、终端杆塔的绝缘子串上。

公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。

球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。

W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。

U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。

U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。

延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。

直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。

Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。

DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。

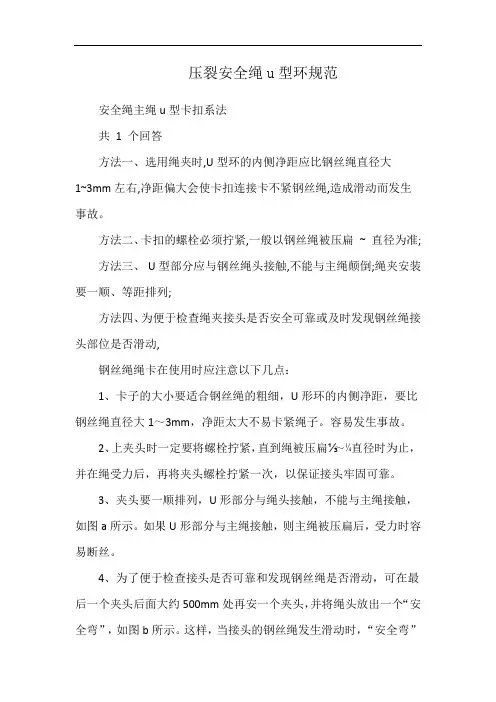

压裂安全绳u型环规范安全绳主绳u型卡扣系法共1 个回答方法一、选用绳夹时,U型环的内侧净距应比钢丝绳直径大1~3mm左右,净距偏大会使卡扣连接卡不紧钢丝绳,造成滑动而发生事故。

方法二、卡扣的螺栓必须拧紧,一般以钢丝绳被压扁~ 直径为准;方法三、U型部分应与钢丝绳头接触,不能与主绳颠倒;绳夹安装要一顺、等距排列;方法四、为便于检查绳夹接头是否安全可靠或及时发现钢丝绳接头部位是否滑动,钢丝绳绳卡在使用时应注意以下几点：1、卡子的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子。

容易发生事故。

2、上夹头时一定要将螺栓拧紧，直到绳被压扁⅓～¼直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

3、夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a所示。

如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

4、为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b所示。

这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

钢丝绳的端部配件使用安全规定二、卸扣（一）卸扣在使用时应注意以下几点：1、卸扣必须是锻造的，一般是用20号钢锻造后经过热处理而制成，不能使用铸造和补焊的卡环。

2、使用时不得超过规定的荷载，应使销轴与扣顶受力，不能横向受力，横向使用会造成扣体变形。

如下图：钢丝绳的端部配件使用安全规定3、吊装时使用卸扣绑扎，在吊物起吊时应使扣顶在上，销轴在下，使绳扣受力后压紧销轴，销轴因受力，在销孔中产生摩擦力，使销轴不易脱出。

安装销轴时，螺牙旋足后放松半圈，防止销轴转不动。

4、不得从高处向下抛投卸扣，以防止卸扣落地碰撞而变形或内部产生损伤及裂纹。

钢丝绳的端部配件使用安全规定（二）卸扣的报废标准：1、裂纹。

2、磨损达原尺寸的10%。

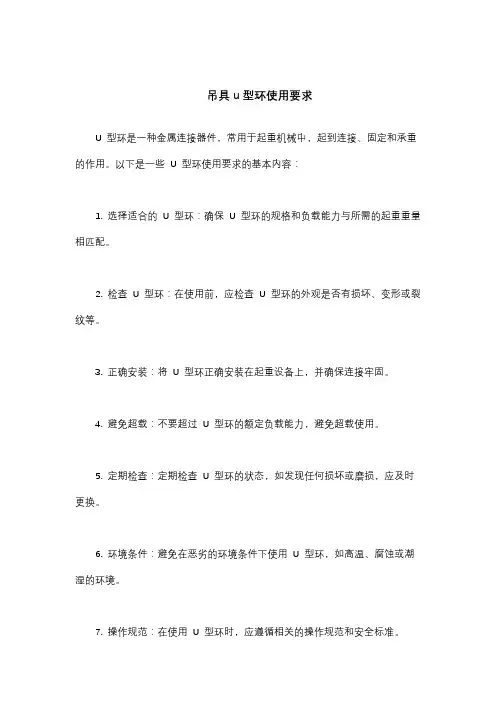

吊具u型环使用要求
U 型环是一种金属连接器件，常用于起重机械中，起到连接、固定和承重的作用。

以下是一些 U 型环使用要求的基本内容：
1. 选择适合的 U 型环：确保 U 型环的规格和负载能力与所需的起重重量相匹配。

2. 检查 U 型环：在使用前，应检查 U 型环的外观是否有损坏、变形或裂纹等。

3. 正确安装：将 U 型环正确安装在起重设备上，并确保连接牢固。

4. 避免超载：不要超过 U 型环的额定负载能力，避免超载使用。

5. 定期检查：定期检查 U 型环的状态，如发现任何损坏或磨损，应及时更换。

6. 环境条件：避免在恶劣的环境条件下使用 U 型环，如高温、腐蚀或潮湿的环境。

7. 操作规范：在使用 U 型环时，应遵循相关的操作规范和安全标准。

遵守这些使用要求可以确保 U 型环在起重作业中的安全性和可靠性。

如果你有具体的 U 型环使用需求或问题，建议参考相关的产品手册或咨询专业人士。

中华人民共和国国家标准U 形挂环UDC 621.315.6GB 2325—85Shackle 代替GB 2325—80 国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于架空电力线路和变电所联结绝缘子串或钢绞线与杆塔固定用的U形挂环。

2型式尺寸2.1 U形挂环为U型、UL型。

2.2 U形挂环主要尺寸应符合下图及下表的规定：表中型号中字母及数字意义为：U——U形；L——延长；数字——标称破坏荷重标记。

3技术要求3.1 U形挂环一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。

3.2 U形挂环的联结尺寸应符合GB2315—85《电力金具标称破坏荷重系列及零件联结尺寸》的规定。

3.3材质与紧固件：a.U形挂环本体按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2 (372.5MPa)的钢制造；b.螺母按GB 41—76《六角螺母(粗制)》；c.螺栓按SD 25—82《六角头带销孔螺栓》；d.闭口销按SD 26—82《闭口销》。

3.4 U形挂环的破坏荷重应不小于以下数值：U-7、UL-7型69kN；U-10、UL-10型98kN；U-12型118kN；U-16、UL-16型157kN；U-20、UL-20型196kN；U-25型245kN；U-30型294kN；U-50型490kN。

4验收规则及试验方法U形挂环的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。

5标志与包装U形挂环的标志与包装按GB 2317—85规定进行。

第二节 联结金具的设计计算 一、基本连接件金具的连接通常要采用销钉、眼孔和螺栓连接，为此， 有必要对这三类基本连接件的设计计算方法作简单介绍。

1、销钉的强度计算销钉的连接时一种松连接方式。

在销钉与孔、双板与单板之间总有一些间隙， 因此销钉要承受弯矩（与销钉受剪切相比，弯矩居主要地位）， 故必须计算器抗弯强度。

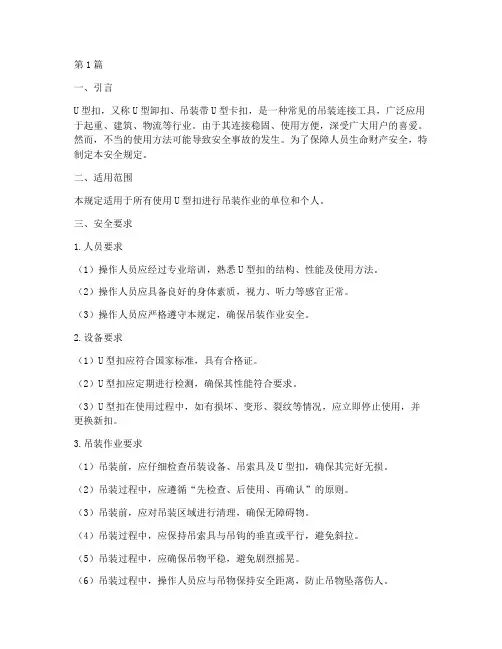

第1篇一、引言U型扣，又称U型卸扣、吊装带U型卡扣，是一种常见的吊装连接工具，广泛应用于起重、建筑、物流等行业。

由于其连接稳固、使用方便，深受广大用户的喜爱。

然而，不当的使用方法可能导致安全事故的发生。

为了保障人员生命财产安全，特制定本安全规定。

二、适用范围本规定适用于所有使用U型扣进行吊装作业的单位和个人。

三、安全要求1.人员要求（1）操作人员应经过专业培训，熟悉U型扣的结构、性能及使用方法。

（2）操作人员应具备良好的身体素质，视力、听力等感官正常。

（3）操作人员应严格遵守本规定，确保吊装作业安全。

2.设备要求（1）U型扣应符合国家标准，具有合格证。

（2）U型扣应定期进行检测，确保其性能符合要求。

（3）U型扣在使用过程中，如有损坏、变形、裂纹等情况，应立即停止使用，并更换新扣。

3.吊装作业要求（1）吊装前，应仔细检查吊装设备、吊索具及U型扣，确保其完好无损。

（2）吊装过程中，应遵循“先检查、后使用、再确认”的原则。

（3）吊装前，应对吊装区域进行清理，确保无障碍物。

（4）吊装过程中，应保持吊索具与吊钩的垂直或平行，避免斜拉。

（5）吊装过程中，应确保吊物平稳，避免剧烈摇晃。

（6）吊装过程中，操作人员应与吊物保持安全距离，防止吊物坠落伤人。

（7）吊装过程中，如发现异常情况，应立即停止作业，查明原因并采取相应措施。

4.安全操作规范（1）正确安装U型扣1）将U型扣的扣体对准吊钩的环眼，确保扣体与环眼垂直。

2）将U型扣的横栓插入吊钩内弯中间位置，确保横栓与吊钩内弯紧密贴合。

3）将销轴穿过扣体与横栓的孔洞，确保销轴固定端在吊钩位置。

4）拧紧销轴，确保U型扣连接牢固。

（2）正确使用U型扣1）在吊装过程中，严禁将U型扣的扣体作为受力点。

2）吊装带环眼应处于扣顶位置，确保受力均匀。

3）吊装过程中，严禁发生冲击碰撞，以免影响U型扣的连接稳定性。

4）吊装完成后，应检查U型扣的连接是否牢固，确保安全。

5.应急处置（1）如发现U型扣连接不牢固，应立即停止吊装作业，查明原因并采取相应措施。

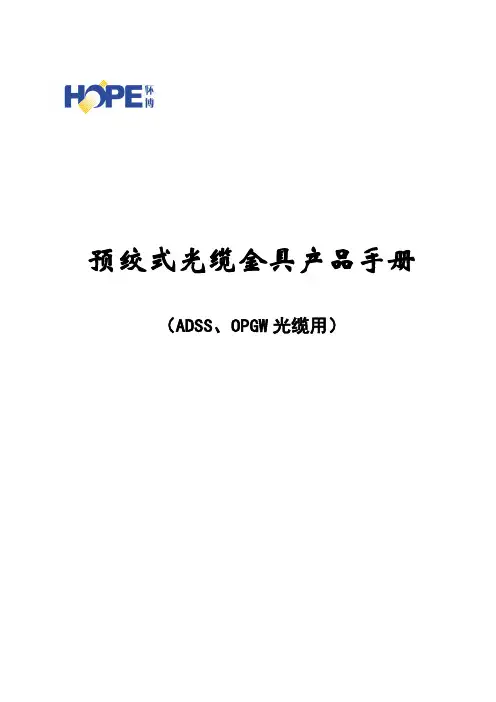

预绞式光缆金具产品手册（ADSS、OPGW光缆用）目录一、ADSS光缆用小张力耐张线夹 (2)二、ADSS光缆用小张力楔形线夹 (2)三、ADSS光缆用中张力及大张力耐张线夹 (3)四、ADSS光缆用切线线夹ADSS光缆用单层预绞丝悬垂线夹 (5)五、ADSS光缆用悬垂线夹 (6)六、ADSS光缆用双悬垂线夹 (9)七、OPGW光缆用耐张线夹 (10)八、OPGW光缆用悬垂、双悬垂线夹 (11)九、配套金具 (13)十、引下夹具 (14)十一、螺旋防振器 (16)十二、防震锤、护线条 (16)十三、接头盒 (19)十四、余缆架 (21)十五、紧固夹具 (24)十六、终端盒 (26)附录一连接金具（标准件）参数资料 (27)附录二典型联接案例 (31)一、ADSS光缆用小张力耐张线夹说明：1、预绞丝材料——铝包纲丝。

2、最大安装档距100米，适用于普通绝缘护套（PE护套）。

规格适用缆径(mm)绞丝长度(mm) 重量(kg)通用配置U形挂环心型环ANJ 0950 9.0-9.5 800 0.38 U-7 XH 020 ANJ 1050 9.6-10.5 850 0.49 U-7 XH 020 ANJ 1160 10.6-11.6 900 0.52 U-7 XH 020 ANJ 1280 11.7-12.8 9600.65 U-7 XH 020 ANJ 1410 12.9-14.1 10800.82 U-7 XH 020 ANJ 1560 14.2-15.6 1160 1.22 U-7 XH 020 注：1、规格中前三个字母表示产品类型，如ANJ表示ADSS小张力耐张线夹。

2、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。

3、以上未列出公司全部产品，如有需求可咨询公司技术部。

二、ADSS光缆用小张力楔形线夹说明：1、材料：楔形外壳——合金钢板，表面作防锈处理夹块——硬质塑料2、最大安装档距75米。

专利名称：一种可调节的电力用U型挂环专利类型：实用新型专利
发明人：刘影,王利英
申请号：CN201920519866.1
申请日：20190416
公开号：CN209929924U
公开日：
20200110
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种可调节的电力用U型挂环，包括由相互铰接连接的第一支臂和第二支臂组成的U型环；第一支臂和第二支臂的铰接连接处设置有使两个支臂做张开运动的扭簧；第一支臂的直段和第二支臂的直段上分别限位可调地套设有第一套筒和第二套筒；第一套筒的内侧和第二套筒的内侧分别设置有可分段啮合的第一锁止齿和第二锁止齿。

上述涉及的可调节结构，结构更为简单，不借助工具即可实现U型挂环大小和结构的调节，更为方便使用；隐藏部位少，暴露在环境中时不易积垢，在不拆卸的状态下即可实现清洁，不易出现卡死问题，更为可靠；各部件可标准化生产或采购的程度高，因此，制造成本和使用维护成本低，能够带来良好的经济效益。

申请人：富顺县电力金具有限公司
地址：643200 四川省自贡市富顺县晨光科技园区内
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：汤春微
更多信息请下载全文后查看。

钢丝绳u型卡换固定标准
钢丝绳U型卡的固定标准是依据使用环境和需求来确定的。

一般来说，选择合适的钢丝绳U型卡需要考虑以下因素：
1. 选用的钢丝绳尺寸和类型
2. 所要固定的物体重量和形状
3. 环境的温度和湿度
4. 使用频率和重要性
在选择钢丝绳U型卡时，需要参考相关标准和规范，如GB/T 699-1999《一般用途冷拔钢丝》等，并根据实际使用情况进行选择。

在固定时，应按照相关标准和规范进行操作，并要求专业人员进行安装和维护，以保证固定效果和使用安全。
