本本摄像头巧变“隐形”监控器对于本本用户来说,最讨厌的事情就是别人未经自己许可就随意操作本本,这不仅会泄露隐私信息,而且会将您精心配制的系统搞得面目全非。
摄像头是本本的标配,除了视频聊天外,其实还用l AVMonitor这款独特的软件,将本本变成隐形监控器,可以监控非法使用者进行的拍照、录像、抓取桌面图片、监控麦克风信号等操作,让您清楚了了解究竟是谁在非法使用自己的本本。
l AVMonitor是一款多功能监控软件,提供了监控摄像头、监控桌面、监控麦克风等实用功能,可以将摄像头动态画面、桌面活动画面录制为视频或者捕捉为图片,将从麦克风输入的音频信号录制为声音文件等。
而且其提供了隐蔽运行功能,能够悄无声息执行监控操作。
这里我们仅仅分析如何通过摄像头隐蔽本电脑的使用情况。
在l AVMonitor主窗口(如图1)中点击菜单“Monitor”→“Switch To Profile”项,在分支菜单中勾选“Monitor Webcam and automatically capture activity with the motion detector”项,表示激活摄像头自动监控动态画面功能。
或者点击“Ctrl+Y”键,在打开窗口中的“Video source”列表中选择本本的摄像头设备,也可以激活摄像头自动监控功能。
在l AVMonitor主窗口中的“Monitor”面板中点击带有扳手图标的按钮,在监控设置窗口(如图2)中选择“Sensibility”项,在其右侧拖动滑块,可以设置监控的灵敏度,该值越小,灵敏度越高。
这样当l AVMonitor通过摄像头捕捉到动态画面后(例如有人坐在本机前操作),就可以将摄像头画面捕捉为图片保存起来,便于您之后查看。
如果选择“Only grab image”项,则可以在“Interval”栏中设置捕捉摄像头W面的时间间隔,1 AVMonitor可以按照预设周期自动捕获摄像头画面,该方法虽然比较笨,但是可以实现连续捕捉操作。
一种笔记本电脑摄像头遮蔽装置,所述的笔记本电脑包括屏幕和底座,所述的遮蔽装置设置于所述屏幕的上方,其中该遮蔽装置包括:支撑件,其固定于所述屏幕的上方,所述支撑件开设有一容纳所述摄像头的通孔;摄像头门,其两侧可滑动的卡扣于所述支撑件上,所述摄像头门包括第一摄像头门及第二摄像头门,所述第一摄像头门中间设有一供所述摄像头探测光线的开孔;摄像头门开关,其设于所述第一摄像头门及所述第二摄像头门之间,所述摄像头门开关用于拨动所述摄像头门。
本技术笔记本电脑摄像头遮蔽装置的结构简单,使用方便及左右操作占用空间小。
技术要求1.一种笔记本电脑摄像头遮蔽装置,所述笔记本电脑包括屏幕和底座,所述的遮蔽装置设置于所述屏幕的上方,其特征在于,该遮蔽装置包括:支撑件,其固定于所述屏幕的上方,所述支撑件开设有一容纳所述摄像头的通孔;摄像头门,其两侧可滑动的卡扣于所述支撑件上,所述摄像头门包括第一摄像头门及第二摄像头门,所述第一摄像头门中间设有一供所述摄像头探测光线的开孔,所述第一摄像头门使所述摄像头处于打开状态,所述第二摄像头门使所述摄像头处于关闭状态;摄像头门开关,其设于所述第一摄像头门及所述第二摄像头门之间,所述摄像头门开关用于拨动所述摄像头门。
2.根据权利要求1所述的笔记本电脑摄像头遮蔽装置,其特征在于,所述开孔的直径大于所述通孔的直径。
3.根据权利要求1所述的笔记本电脑摄像头遮蔽装置,其特征在于,所述摄像头门开关为一防滑凸出部。
说明书笔记本电脑摄像头遮蔽装置【技术领域】本技术涉及一种笔记本电脑设备,具体涉及一种笔记本电脑摄像头的遮蔽装置。
【背景技术】目前市场上的笔记本电脑大部分都带有内置摄像头,这样可以避免再额外配置摄像头,既经济又减少了不便携带的麻烦,但这样的内置摄像头由于没有镜头盖,无法机械关闭,黑客可以很容易通过电脑漏洞进入电脑,并调用电脑的摄像头设备,这样就可以达到预览摄像头所能观察的到一切。
中国技术专利ZL201110317180.2公开了一种笔记本电脑的摄像头保护装置,所述的笔记本电脑包括屏幕和底座,所述的摄像头保护装置设置在所述的屏幕上方,所述的摄像头保护装置包含一用于容纳摄像头的横档,所述的横档设有一供摄像头探测光线的开孔,所述的横档的上方设有一插孔,所述的笔记本电脑摄像头遮蔽装置还包含一插板,所述的插板可抽取地插入到所述的插孔中。
摄像头模组生产工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!摄像头模组生产工艺流程。
1. 基板准备。
清洗基板。
镀膜。
2. 元件贴装。

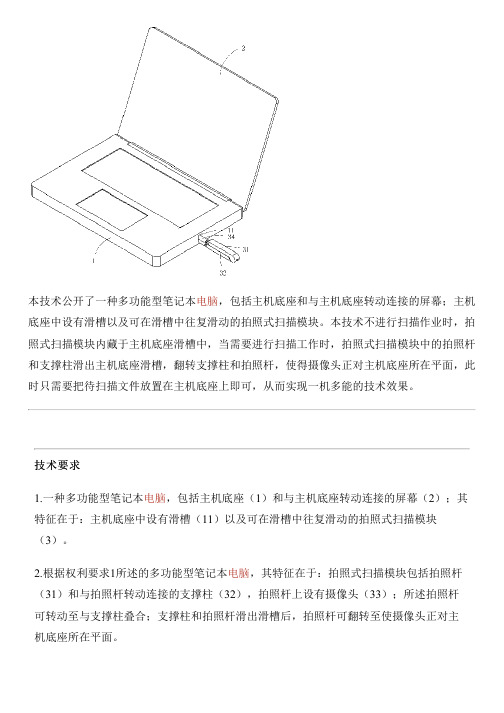

本技术公开了一种多功能型笔记本电脑,包括主机底座和与主机底座转动连接的屏幕;主机底座中设有滑槽以及可在滑槽中往复滑动的拍照式扫描模块。
本技术不进行扫描作业时,拍照式扫描模块内藏于主机底座滑槽中,当需要进行扫描工作时,拍照式扫描模块中的拍照杆和支撑柱滑出主机底座滑槽,翻转支撑柱和拍照杆,使得摄像头正对主机底座所在平面,此时只需要把待扫描文件放置在主机底座上即可,从而实现一机多能的技术效果。
技术要求1.一种多功能型笔记本电脑,包括主机底座(1)和与主机底座转动连接的屏幕(2);其特征在于:主机底座中设有滑槽(11)以及可在滑槽中往复滑动的拍照式扫描模块(3)。
2.根据权利要求1所述的多功能型笔记本电脑,其特征在于:拍照式扫描模块包括拍照杆(31)和与拍照杆转动连接的支撑柱(32),拍照杆上设有摄像头(33);所述拍照杆可转动至与支撑柱叠合;支撑柱和拍照杆滑出滑槽后,拍照杆可翻转至使摄像头正对主机底座所在平面。
3.根据权利要求2所述的多功能型笔记本电脑,其特征在于:拍照式扫描模块还包括与支撑柱转动连接的基杆(34);所述基杆可在滑槽中往复滑动,并带动支撑柱和拍照杆往复滑动。
4.根据权利要求3所述的多功能型笔记本电脑,其特征在于:所述基杆上设有自锁定位机构(4),该自锁定位机构包括设置在基杆中的容置孔(41)、凸出于容置孔的滚珠(42)和用于为滚珠提供复位弹力的压簧(43);主机底座滑槽的槽壁上设有与滚珠相配合的多个定位槽。
说明书多功能型笔记本电脑技术领域本技术属于电脑结构设计技术领域,具体涉及一种多功能型笔记本电脑。
背景技术扫描仪是一种电脑外部仪器设备,通过捕捉图像并将之转换成电脑可以显示、编辑、存储和输出的数字化设备,工作中用到的传统扫描仪一般体积都较大,不便携带,外出工作需要扫描技术资料时,会造成很大的麻烦。
为了适应市场的需求,市场上已有拍照式扫描仪(俗称高拍仪),使用时,利用其底座立于电脑旁进行拍照式扫描。

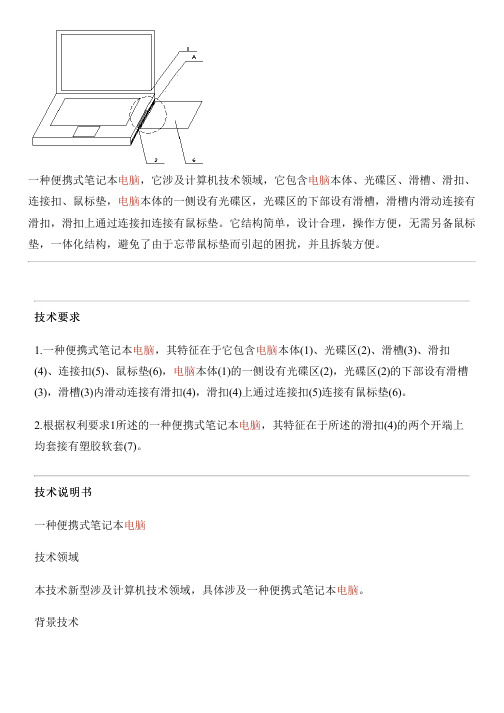

一种便携式笔记本电脑,它涉及计算机技术领域,它包含电脑本体、光碟区、滑槽、滑扣、连接扣、鼠标垫,电脑本体的一侧设有光碟区,光碟区的下部设有滑槽,滑槽内滑动连接有滑扣,滑扣上通过连接扣连接有鼠标垫。
它结构简单,设计合理,操作方便,无需另备鼠标垫,一体化结构,避免了由于忘带鼠标垫而引起的困扰,并且拆装方便。
技术要求1.一种便携式笔记本电脑,其特征在于它包含电脑本体(1)、光碟区(2)、滑槽(3)、滑扣(4)、连接扣(5)、鼠标垫(6),电脑本体(1)的一侧设有光碟区(2),光碟区(2)的下部设有滑槽(3),滑槽(3)内滑动连接有滑扣(4),滑扣(4)上通过连接扣(5)连接有鼠标垫(6)。
2.根据权利要求1所述的一种便携式笔记本电脑,其特征在于所述的滑扣(4)的两个开端上均套接有塑胶软套(7)。
技术说明书一种便携式笔记本电脑技术领域本技术新型涉及计算机技术领域,具体涉及一种便携式笔记本电脑。
背景技术计算机(computer)俗称电脑,是一种用于高速计算的电子计算机器,可以进行数值计算,又可以进行逻辑计算,还具有存储记忆功能。
是能够按照程序运行,自动、高速处理海量数据的现代化智能电子设备。
由硬件系统和软件系统所组成,没有安装任何软件的计算机称为裸机。
可分为超级计算机、工业控制计算机、网络计算机、个人计算机、嵌入式计算机五类,较先进的计算机有生物计算机、光子计算机、量子计算机等。
计算机是由硬件系统(hardwaresystem)和软件系统(softwaresystem)两部分组成的。
计算机硬件是由若干相互区别、相互联系和相互作用的要素组成的有机整体。
包括硬件系统和软件系统两大部分,计算机执行程序,二者协同工作,缺一不可。
计算机硬件系统还是依照冯·诺依曼所设计的体系结构,即由运算器,控制器,存储器,输入设备,输出设备5大部件组成。
其中,运算器和控制器组成中央处理器(CPU)。
运算器负责完成算术,逻辑运算功能,通常由ALU(算术/逻辑单元),寄存器,多路转换器,数据总线组成;控制器则负责依次访问程序指令,进行指令译码,并协调其他设备,通常有程序计数器(PC),指令寄存器,指令译码器,状态/条件寄存器,时序发生器,微操作信号发生器组成。
本本型号:方正R620适用范围:所有与此本本有相同外壳的本本最近我的廉价本本屏幕的转轴老是吱呀吱呀地响,于是拆了屏幕上油,拆屏时发现屏幕上方有个洞,外面用挡板档住了,难道这是装内置摄像头的位置?突然想到,说明书上提到过关于内置摄像头的问题,还有主板上有个插槽不知是干什么的,难道是摄像头的插槽?嗯一定是这样的。
真是令人兴奋。
赶紧上淘宝,搜一下内置摄像头。
找到大小合适的,看上面的介绍,接口是5脚的,有一脚是空的,另四个脚是标准的usb 口。
难道说那个插槽是usb的,咨询一下店家。
他说应该是的,用表量一下就知道了,对地电阻为0的是地线,稍小点的是麦克风的,相同的两个是usb的D+、D-线,最大的是电源线。
测了一下,发现电源是3.3v,并对各个针脚定义做了标记,如图:这样一来就好办了,赶紧拍下来,并顺便拍两个天线:下面开始进入正题:首先是准备材料:这是摄像头这是摄像头连接线这是顺便买的天线,内置的信号有点差下面开始安装了首先打开底盖我们可以看到读卡器附近有个插槽,那个就是所要用的下面是摄像头的插针定义我们可以发现,摄像头的插针与主板上的不一样,好吧,我们把连主板一侧的插图外壳去掉根据定义我们可以判断出,此摄像头的导线对应的定义绿----5v电源红----GND黑----D+白----D-棕----未定义好了,先插上试试,电脑提示未知的usb设备,看一下电路板,标志5v,而插槽上是3.3v,找个5v的点接上,好了可以识别,注意亮灯的地方在左边。
下面开始拆屏幕了先拆螺丝把屏幕后盖也打开,我们就会看到摄像头的位置了,把摄像头放进去再将无线网卡天线也放进去线有点乱,用胶带固定整理一下好了,可以装上屏幕了其中怎么把连接线和无线网卡天线从转轴处穿过到主机这部分没有拍,这点,细心就可以办到了ok,试机正常,像也没倒把屏幕装好这个把无线网卡天线插好,黑的是1或main 白的是2或aux,原来的就留在那,以后可能装蓝牙时用下面接着来……。
专利名称:一种PC一体机内隐藏摄像头的简易结构专利类型:实用新型专利
发明人:杨江源,赵虎
申请号:CN201020643102.2
申请日:20101202
公开号:CN201945911U
公开日:
20110824
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种PC一体机内隐藏摄像头的简易结构,包括PC前壳,还包括螺钉、摄像头组件、摄像头透明件和摄像头小门,所述摄像头透明件固定在摄像头小门上,所述可滑动的摄像头小门固定在PC前壳上,所述螺钉将摄像头组件固定在PC前壳上使摄像头组件位于摄像头小门后方。
本实用新型结构简单,操作方便,成本低廉,能非常容易地实现隐藏摄像头的功能。
本实用新型作为一种性能优良的PC一体机内隐藏摄像头的简易结构广泛应用于个人电脑产品中。
申请人:青岛恒佳塑业有限公司,江苏毅昌科技有限公司,合肥海毅精密塑业有限公司,广州毅昌科技股份有限公司
地址:510663 广东省广州市高新技术产业开发区科学城科丰路29号
国籍:CN
代理机构:广州嘉权专利商标事务所有限公司
代理人:李柏林
更多信息请下载全文后查看。
一种安放摄像头用隐藏式结构随着科技的不断发展,摄像头在我们日常生活中的应用越来越广泛,例如监控系统、视频通话、拍摄摄影等等。
但是在一些场合中,人们并不希望摄像头过于显眼,比如私人空间、商业场所、办公室等。
因此,隐藏式摄像头逐渐受到人们的青睐。
在本文中,我将介绍一种安放摄像头采用隐藏式结构的设计方案。
首先,我们需要明确隐藏式摄像头的设计目标:首先是实现摄像头的隐蔽安放,即摄像头不被人发现或者认为是其他物品;其次是保证摄像头的拍摄质量和视野范围不受限制;最后是保证摄像头的稳固性和耐用性。
在设计方案上,我们可以采用以下几种方式进行隐藏式摄像头的安放:1.摄像头与家具结合:可以将摄像头融入到家具设计中,比如将摄像头设计成家具的一部分,比如饰物、灯具、挂钟等,使其看起来只是家具的一部分,从而达到隐蔽的效果。
同时,可以通过材质和颜色的搭配,使摄像头更加融入到家具中,不易被人发现。
2.摄像头嵌入到墙壁或天花板中:可以设计一种特殊的墙壁或天花板结构,将摄像头嵌入其中,使其与墙壁或天花板无缝衔接。
同时,可以通过特殊的材质处理,使摄像头和墙壁或天花板的颜色和纹理一致,不易被发现。
3.摄像头与装饰物结合:可以将摄像头设计成装饰物,比如装饰画、花盆、相框等,使其与周围环境融为一体。
同时,可以在装饰物的内部隐藏摄像头,通过特殊的设计和制作工艺,使其看起来只是一件普通的装饰物。
4.摄像头与假装物结合:可以设计一些看起来像是其他物品的摄像头,比如假装成插座、灯泡、晾衣架等,从而达到隐蔽的效果。
同时,可以通过技术手段使这些假装物具有真实的功能,提高其隐蔽性。
总的来说,隐藏式摄像头的设计需要综合考虑摄像头的隐蔽性、拍摄质量、稳固性和耐用性等因素,尽量使其与周围环境融为一体,不被人发现。
通过上述几种设计方案的结合和改进,可以实现摄像头的隐蔽安放,为人们提供更加安全和便利的监控服务。
本实用新型公开了一种安放摄像头用隐藏式结构,包括存储箱体和摄像头收纳盒,所述存储箱体的一侧固定安装在支撑座上,所述存储箱体的内部固定安装有升降气缸,所述升降气缸的输出端与活塞杆的一端固定连接,所述活塞杆的另一端与支撑块的一侧固定连接,所述支撑块的另一侧与支撑板固定连接,所述支撑板上固定安装有摄像头收纳盒,所述摄像头收纳盒的内部设有收纳腔。
本实用新型结构设计合理,通过将摄像头收纳盒固定安装在支撑板上,升降气缸可以带动活塞杆运动,活塞杆带动支撑块运动,使得摄像头收纳盒伸出存储箱体的外部,不使用时将摄像头收纳盒收纳在存储箱体的内部,增加对摄像头的隐藏效果。
1、一种安放摄像头用隐藏式结构,包括存储箱体(1)和摄像头收纳盒(9),其特征在于:所述存储箱体(1)的一侧固定安装在支撑座(2)上,所述存储箱体(1)的内部固定安装有升降气缸(3),所述升降气缸(3)的输出端与活塞杆(4)的一端固定连接,所述活塞杆(4)的另一端与支撑块(5)的一侧固定连接,所述支撑块(5)的另一侧与支撑板(8)固定连接,所述支撑板(8)上固定安装有摄像头收纳盒(9),所述摄像头收纳盒(9)的内部设有收纳腔(12),所述收纳腔(12)的一侧壁上固定安装有转动装置(17),所述转动装置(17)包括固定块(18)、固定座(19)、转轴(20)和转动电机(21),所述固定块(18)上开设的转孔中转动连接有转轴(20),所述转轴(20)的一端与固定座(19)固定连接,所述转轴(20)的另一端与转动电机(21)的输出轴轴动连接。
2、根据权利要求1所述的一种安放摄像头用隐藏式结构,其特征在于:所述存储箱体(1)的内侧壁上开设有滑槽(6),所述滑槽(6)中滑动安装有滑杆(7),所述滑杆(7)的一端固定连接在支撑块(5)上。
3、根据权利要求1所述的一种安放摄像头用隐藏式结构,其特征在于:所述存储箱体(1)的一侧边上开设有凹槽,且凹槽与凸柱(11)之间相吻合,所述凸柱(11)的一端固定连接在遮盖板(10)的一侧。
本技术新型公开了一种笔记本电脑隐藏式摄像头模组及笔记本电脑,隐藏式摄像头模组包括模组座体、摄像头组件、第一弹性元件以及控制开关;其中,摄像头组件相对于所述模组座体转动安装;第一弹性元件设置在所述摄像头组件与所述模组座体之间;控制开关可使所述摄像头组件相对于所述模组座体处于固定状态,并可解除该固定状态。
本技术新型的笔记本电脑隐藏式摄像头模组及笔记本电脑中,隐藏式摄像头模组的摄像头组件可在隐蔽状态与使用状态间切换,用户只有使用摄像头时将其切换到使用状态,如此可有效保护用户隐私;笔记本电脑中的摄像头模组与摄像头PCBA均设置在下组件上,安装与拆修方便,且离主板近,解决了传统笔记本电脑中信号屏蔽难以及信号衰减大的问题。
权利要求书
1.笔记本电脑隐藏式摄像头模组,其特征在于,包括:
模组座体(11);
摄像头组件(12),其相对于所述模组座体(11)转动安装;
第一弹性元件(13),其设置在所述摄像头组件(12)与所述模组座体(11)之间;及
控制开关(14),其可使所述摄像头组件(12)相对于所述模组座体(11)处于固定状态,并可解除该固定状态。
2.由权利要求1所述的笔记本电脑隐藏式摄像头模组,其特征在于,所述摄像头组件(12)上形成有插槽(121),所述控制开关(14)包括:
开关座体(141),其相对于所述模组座体(11)固定安装;及
拨动钮(142),其可相对于所述模组座体(11)平移,其上具有可进出所述插槽(121)的插接部(144)。
3.由权利要求2所述的笔记本电脑隐藏式摄像头模组,其特征在于,所述控制开关(14)还包括第二弹性元件(143),所述第二弹性元件(143)使得所述拨动钮(142)具有向所述摄像头组件(12)运动的趋势。
4.由权利要求1所述的笔记本电脑隐藏式摄像头模组,其特征在于,所述第一弹性元件(13)为扭簧。
5.笔记本电脑,其特征在于,包括如权利要求1-4任一项所述的笔记本电脑隐藏式摄像头模组(1),其还包括:
下组件(2),所述笔记本电脑隐藏式摄像头模组(1)整体固定安装在所述下组件(2)上,且所述下组件(2)上对应于所述摄像头组件(12)以及控制开关(14)的位置设置有使两者露出的孔;
摄像头PCBA(3),其固定在所述下组件(2)上;其与所述笔记本电脑隐藏式摄像头模组(1)邻接安装,且两者电连接;及
上组件(4),其可相对于所述下组件(2)转动开合。
6.由权利要求5所述的笔记本电脑,其特征在于,所述笔记本电脑隐藏式摄像头模组(1)被若干螺钉(5)固定安装在所述下组件(2)上。
7.由权利要求5所述的笔记本电脑,其特征在于,所述下组件(2)上具有键盘部,所述笔记
本电脑隐藏式摄像头模组(1)安装在所述键盘部的上侧。
技术说明书
笔记本电脑隐藏式摄像头模组及笔记本电脑
技术领域
本技术新型涉及笔记本电脑技术领域,特别是涉及一种笔记本电脑隐藏式摄像头模组及笔记本电脑。
背景技术
笔记本电脑在日常办公中,由于其轻便的属性,深受用户的喜爱。
现有的笔记本电脑的摄像头01大部分设置在笔记本上组件02的顶部(如附图1所示),直接面对用户,当电脑中病毒入侵的时候肆意的可以打开摄像头01偷窥用户的隐私。
且从组装角度上讲,摄像头01设置在在上组件02上时,摄像头PCBA03通常安装在屏幕模组04与上组件外壳05之间(如附图2所示),如果出现功能性不良需要拆除整个屏幕模组04对摄像头PCBA03进行维修。
另一方面,将摄像头01与摄像头PCBA03设置在上组件02上,两者与主板的之间的线组过长对线材信号载体要求特别苛刻,特别是屏蔽衰落都有一定的影响。
技术内容
技术目的:为了克服现有技术中存在的不足,本技术新型提供一种笔记本电脑隐藏式摄像头模组及笔记本电脑,旨在解决现有笔记本电脑的摄像头容易泄露用户隐私的问题,并解决笔
记本电脑对摄像头组件的返修难度大、信号屏蔽难以及衰减问题。
技术方案:为实现上述目的,本技术新型的笔记本电脑隐藏式摄像头模组,包括:
模组座体;
摄像头组件,其相对于所述模组座体转动安装;
第一弹性元件,其设置在所述摄像头组件与所述模组座体之间;及
控制开关,其可使所述摄像头组件相对于所述模组座体处于固定状态,并可解除该固定状态。
进一步地,所述摄像头组件上形成有插槽,所述控制开关包括:
开关座体,其相对于所述模组座体固定安装;及
拨动钮,其可相对于所述模组座体平移,其上具有可进出所述插槽的插接部。
进一步地,所述控制开关还包括第二弹性元件,所述第二弹性元件使得所述拨动钮具有向所述摄像头组件运动的趋势。
进一步地,所述第一弹性元件为扭簧。
笔记本电脑,包括上述的笔记本电脑隐藏式摄像头模组,其还包括:
下组件,所述笔记本电脑隐藏式摄像头模组整体固定安装在所述下组件上,且所述下组件上对应于所述摄像头组件以及控制开关的位置设置有使两者露出的孔;
摄像头PCBA,其固定在所述下组件上;其与所述笔记本电脑隐藏式摄像头模组邻接安装,且两者电连接;及
上组件,其可相对于所述下组件转动开合。
进一步地,所述笔记本电脑隐藏式摄像头模组被若干螺钉固定安装在所述下组件上。
进一步地,所述下组件上具有键盘部,所述笔记本电脑隐藏式摄像头模组安装在所述键盘部的上侧。
有益效果:本技术新型的笔记本电脑隐藏式摄像头模组及笔记本电脑中,隐藏式摄像头模组的摄像头组件可在隐蔽状态与使用状态间切换,用户只有使用摄像头时将其切换到使用状态,如此可有效保护用户隐私;笔记本电脑中的摄像头模组与摄像头PCBA均设置在下组件上,安装与拆修方便,且离主板近,解决了传统笔记本电脑中信号屏蔽难以及信号衰减大的问题。
附图说明
附图1为传统笔记本电脑的摄像头的安装位置图;
附图2为传统笔记本电脑的摄像头PCBA的安装位置图;
附图3为本技术新型之笔记本电脑隐藏式摄像头模组的结构图;
附图4为本技术新型之笔记本电脑的摄像头模组的安装位置图;
附图5为本技术新型之笔记本电脑的摄像头模组处于使用状态时的状态图;
附图6为本技术新型之笔记本电脑的摄像头模组与摄像头PCBA的安装方式图;
附图7为本技术新型之笔记本电脑的摄像头模组与摄像头PCBA两者的安装结构图。
具体实施方式
下面结合附图对本技术新型作更进一步的说明。
如附图3所示的笔记本电脑隐藏式摄像头模组,包括模组座体11、摄像头组件12、第一弹性元件13以及控制开关14;其中,摄像头组件12相对于所述模组座体11转动安装;第一弹性元件13设置在所述摄像头组件12与所述模组座体11之间;控制开关14可使所述摄像头组件12相对于所述模组座体11处于固定状态,并可解除该固定状态。
其中,第一弹性元件13为扭簧,当用户通过控制开关14解除摄像头组件12的固定状态后,扭簧得弹性作用可使摄像头组件12整体相对于模组座体11旋转,使得摄像头组件12的镜头露出。
摄像头组件12包括摄像头以及摄像头罩壳,摄像头罩壳相对于模组座体11转动安装。
具体地,所述摄像头组件12上形成有插槽121(插槽121实际形成在摄像头罩壳上),所述控制开关14包括开关座体141、拨动钮142以及第二弹性元件143;开关座体141相对于所述模组座体11固定安装;拨动钮142可相对于所述模组座体11平移,其上具有可进出所述插槽121的插接部144;进一步地,所述控制开关14还包括第二弹性元件143,所述第二弹性元件143使得所述拨动钮142具有向所述摄像头组件12运动的趋势。
采用上述结构,初始状态下,插接部144插入在插槽121内,摄像头组件12处于隐藏状态;当用户需要使用摄像头,只需要手动拨动所述拨动钮142,使得插接部144脱离插槽121,如此摄像头组件12可在扭簧作用下弹出;当摄像头使用完毕,用户只需按下摄像头组件12,摄像头组件12整体克服扭簧的弹力转动,当转动到位后,拨动钮142在第二弹性元件143的弹力作用下复位使得插接部144再次插入插槽121将摄像头组件12锁住,使摄像头组件12处于固定状态。
本技术新型还提供了一种笔记本电脑,如附图4所示,包括上述的笔记本电脑隐藏式摄像头模组1,其还包括下组件2、摄像头PCBA3、及上组件;其中,所述笔记本电脑隐藏式摄像头模组1整体固定安装在所述下组件2上,且所述下组件2上对应于所述摄像头组件12以及控制开关14的位置设置有使两者露出的孔;摄像头PCBA3固定在所述下组件2上;摄像头PCBA3与所述笔记本电脑隐藏式摄像头模组1邻接安装(如附图7所示),且两者电连接;上组件4,其可相对于所述下组件2转动开合,上组件4主要包括屏幕模组。
附图4中摄像头模组1的摄像头组件12处于隐藏状态,附图5中摄像头模组1的摄像头组件12处于使用状态。
优选地,如附图6所示,所述笔记本电脑隐藏式摄像头模组1被若干螺钉5固定安装在所述下组件2上。
优选地,所述下组件2上具有键盘部,所述笔记本电脑隐藏式摄像头模组1安装在所述键盘部的上侧。
将摄像头模组1安装在下组件2上,可方便用户对摄像头模组1进行操作,且解决了传统笔记本电脑由于摄像头模组装配在上组件上距离主板远产生的信号衰退问题,且相比于传统笔记本电脑,对于摄像头PCBA的组装难度与返修难度都有明显的改善。
以上所述仅是本技术新型的优选实施方式,应当指出:对于本技术领域的普通技术人员来说,在不脱离本技术新型原理的前提下,还可以做出若干改进和润饰,这些改进和润饰也应视为本技术新型的保护范围。
