土工试验2比重,颗粒分析方法

实验一土工参数测试综合试验(一)、土样制备1.概述土样的制备是获得正确的试验成果的前提，为保证试验成果的可靠性以及试验数据的可比性，应严格按照规程要求的程序进行制备。

土样制备可分为原状土和扰动土的制备。

本试验主要讲扰动土的制备。

扰动土的制备程序则主要包括取样、风干、碾散、过筛、制备等程序，这些程序步骤的正确与否，都会直接影响到试验成果的可靠性，土样的制备都融合在今后的每个试验项目中。

2.仪器设备孔径0.5mm、2mm和5mm的筛；天平；击样器；切土刀；橡皮板；木锤；烘箱；喷水设备等。

3.扰动土样制备步骤（1）将扰动土样进行土样描述，如颜色、气味、夹杂物和土类及均匀程度等，如有需要，将扰动土样拌和均匀，取代表性土样测定其含水量。

（2）将土样风干或烘干，然后将风干或烘干土样放在橡皮板上用木碾碾散，但应注意不得将土颗粒破碎。

（3）将分散后的土样根据各试验项目的要求过筛。

对于物理性试验如液限、塑限等试验，过0.5mm筛；对于力学性试验土样，过2mm筛；对于击实试验、比重试验（比重瓶法），过5mm筛。

（4）为配制一定含水量的试样，根据不同的试验要求，取足够过筛的风干土样，按下面的公式计算加水量，把土样平铺于不吸水的盘内，用喷水壶喷洒预计的加水量，并充分拌和均匀，然后装入容器内盖紧，润湿一昼夜备用。

（5）测定润湿后土样不同位置的含水量（至少二个以上），要求差值不大于±1％。

（6）按下式计算干土质量：m s=m／(1＋0.01w h)式中：m s ——干土质量（g）；m ——风干土质量（g）；w h ——风干含水量（％）。

（7）根据试样所要求的含水量，按式计算制备试样所需的加水量：m w= 0.01(w－w h)．m s式中：m w ——土样所需加水质量（g）；m s ——干土质量（g）；w ——制备试样所要求的含水量（％）；w h ——风干含水量（％）。

（8）根据试验所要求的干密度按下式计算制备试样所需的风干含水率时的总土质量：m=(1＋0.01w h) ．ρd．V式中：m——制备试样所需的风干含水量时的总土质量；ρd ——制备试样所要求的干密度（g/cm3）；V ——试样体积（cm3）；w h ——风干含水量（％）。

颗粒分析试验第一节 概述颗粒分析试验是测定干土中各粒组含量占该土总质量的百分数。

土的颗料大小、级配和粒组含量是土的工程分类的重要依据。

土粒大小与土的矿物组成、力学性质、形成环境等均有直接联系。

因此，土的颗料大小是土的重要特征。

颗粒分析试验是土工基本试验之一，其成果的准确性常影响土工建筑物设计方案甚至稳定性。

第二节 试验原理土粒的粒径变化范围非常大（粒径由大于60mm 到小于0.002mm ），故对不同的粒组采用不同的试验方法：粗粒组一般用筛析法，细粒组采用密度计法或移液管法。

不同的试验方法其试验原理也不同。

一、粗粒组筛析法试验原理对于粒径大于0.075mm 的粗粒土，一般采用筛析法分析土的颗粒大小。

筛析法是采用不同孔径的分析筛，由上至下孔径自大到小叠在一起。

试验时，取质量为的干土放入最上的筛里，通过筛析后，得到不同孔径筛上土质量，进而计算出粒组含量和累积含量。

二、粗粒组密度计法试验原理司笃克斯（Stocks ）研究微小球体在水中下沉时，发现球体的运动近似满足如下规律； 1．小球体在水中沉降的速率是恒定的；2．小球体沉降速率大小与球体直径的平方成正比。

上述规律可用下式表示：()241800d gG G v C w wt s ηρ-=（4-1）式中：——颗粒直径，mm ；——颗粒沉降速率，cm/s ；——4℃时水的密度，34/0.1cm g C w = ρ； ——水温时水的比重；——水温时水的动力粘滞系数，s kPa ⋅-210； ——土粒比重；——重力加速度，2/81.9s m g =。

由式（4-1）知，颗粒比重一定时，颗粒愈大，在水中沉降的速率愈快。

现将一定质量的土与水搅拌成总体积为的均匀悬液，然后观察悬液中颗粒下沉情况和悬液浓度的变化。

为研究方便，取距悬液表面为的薄层MN 来分析，如图4—1所示。

试验开始时（0=t 时刻），悬液均匀，悬液中自上至下各粒组均匀分布，然后土粒开始下沉，大颗粒下沉比较快，细颗粒下沉比较慢。

v1.0 可编辑可修改土的颗粒分析试验第一节 筛析法一、试验目的测定小于某粒径的颗粒或粒组占砂土质量的百分数，以便了解土的粒度成分，并作为砂土分类及土工建筑选料的依据。

二、基本原理筛析法是利用一套孔径不同的标准筛来分离一定量的砂土中与筛孔径相应的粒组，而后称量，计算各粒组的相对含量，确定砂土的粒度成分。

此法适用于分离粒径大于的粒组。

三、仪器设备1、标准筛一套(图1-1)；2、普通天平：称量500g ，最小分度值；3、磁钵及橡皮头研棒；4、毛刷、白纸、尺等。

四、操作步骤 1、制备土样(1) 风干土样，将土样摊成薄层，在空气中放1～2天, 使土中水分蒸发。

若土样已干， 则可直接使用。

(2) 若试样中有结块时，可将试样倒入磁钵中，用橡皮头研棒研磨，使结块成为单独颗粒为止。

但须注意，研磨力度要合适，不能把颗粒研碎。

(3) 从准备好的土样中取代表性试样，数量如下： 最大粒径小于2mm 者，取100～300g ；顶盖2mm 1mm 底盘123 取走取走 4图1－1标准筛 图1－2 四分法图解最大粒径为2～10mm 之间的，取300～1000g ； 最大粒径为10～20mm 之间的，取1000～2000g ； 最大粒径为20～40mm 之间的，取2000～4000g ； 最大粒径大于40mm 者，取4000g 以上。

用四分法来选取试样，方法如下：将土样拌匀，倒在纸上成圆锥形(图, 然后用尺以圆锥顶点为中心，向一定方向旋转(图, 使圆锥成为1～2cm 厚的圆饼状。

继而用尺划两条相互垂直的直线，把土样分成四等份，取走相同的两份(图、图, 将留下的两份土样拌匀；重复上述步骤，直到剩下的土样约等于需要量为止。

2、过筛及称量(1) 用普通天平称取一定量的试样, 准确至；(2) 检查标准筛叠放顺序是否正确(大孔径在上，小孔径在下)，筛孔是否干净，若夹有土粒，需刷净。

将已称量的试样倒入顶层筛盘中，盖好盖，用手或摇筛机摇振，持续时间一般为10～15min, 然后按从上至下的顺序取下筛盘，在白纸上用手轻叩筛盘，摇晃，直到筛净为止。

土的颗粒分析试验
一、试验目的：
1.确定土壤中不同粒径组成和含量，从而了解土壤的矿物组成和力学
性质。

2.了解土壤颗粒组成对土壤的水力性质、保水能力和透水性等方面的
影响。

二、试验原理：
三、试验步骤：
1.取得一定数量的土壤样品，并将其空气干燥或用低温烘干去除水分。

2. 将土壤样品通过筛网进行分级筛分，通常使用7个不同粒径的筛网，如2mm、1mm、0.5mm、0.25mm、0.125mm、0.063mm和0.05mm等。

3.对每一个筛孔内的颗粒进行称重，并计算出通过每个筛孔的颗粒的
质量。

4.计算颗粒的百分比通过量和累计通过量，并绘制颗粒质量百分比和
粒径的曲线图。

5.计算土壤的粒径分散系数以及相关的颗粒粒径参数。

四、结果分析：
通过颗粒分析试验所得到的结果，可以反映土壤样品中不同粒径组分
的含量和质量分布。

通过分析结果，我们可以得到以下方面的信息：
1.颗粒大小分布曲线可以反映土壤的粒径分布特点，比如有无明显的富集粒径，颗粒尺寸的分散情况等。

2.根据颗粒质量百分比曲线，可以计算土壤的粒径分散系数，从而了解土壤的颗粒组成均匀性。

3.通过颗粒分析试验所得到的结果，结合其他试验数据，可以分析土壤的力学性质、孔隙结构特征以及水力性质等。

总之，土的颗粒分析试验是土壤力学和土壤工程研究中不可或缺的基础试验之一、通过颗粒分析试验可以获得土壤颗粒组成和颗粒大小分布等重要信息，对于研究土壤性质和工程行为具有重要意义。

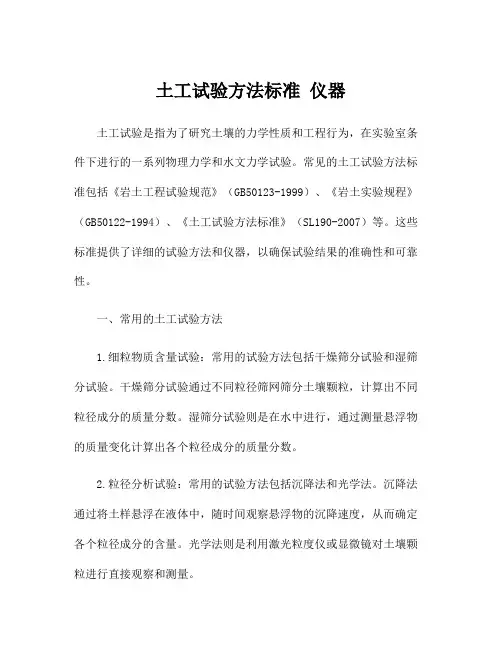

土工试验方法标准仪器土工试验是指为了研究土壤的力学性质和工程行为，在实验室条件下进行的一系列物理力学和水文力学试验。

常见的土工试验方法标准包括《岩土工程试验规范》（GB50123-1999）、《岩土实验规程》（GB50122-1994）、《土工试验方法标准》（SL190-2007）等。

这些标准提供了详细的试验方法和仪器，以确保试验结果的准确性和可靠性。

一、常用的土工试验方法1.细粒物质含量试验：常用的试验方法包括干燥筛分试验和湿筛分试验。

干燥筛分试验通过不同粒径筛网筛分土壤颗粒，计算出不同粒径成分的质量分数。

湿筛分试验则是在水中进行，通过测量悬浮物的质量变化计算出各个粒径成分的质量分数。

2.粒径分析试验：常用的试验方法包括沉降法和光学法。

沉降法通过将土样悬浮在液体中，随时间观察悬浮物的沉降速度，从而确定各个粒径成分的含量。

光学法则是利用激光粒度仪或显微镜对土壤颗粒进行直接观察和测量。

3.液塑限度试验：包括液限试验、塑限试验和塑度指数试验。

液限试验通过测量土壤的流动性，确定土壤的液限；塑限试验通过测量土壤的可塑性，确定土壤的塑限；塑度指数试验则是计算土壤的可塑度指数。

4.压实试验：常用的压实试验有标准贯入试验、剪切试验和一维压缩试验。

标准贯入试验通过测量土壤的抗压强度，确定土壤的抗压特性；剪切试验测量土壤的抗剪强度和剪切特性；一维压缩试验则是测量土壤的压缩性和压缩特性。

5.水分特性曲线试验：通过浸泡试验和干燥试验，测量土壤的含水率和含水量，绘制水分特性曲线，可以确定土壤的吸湿性和脱水性。

二、常用的土工试验仪器1.干燥筛和湿筛：用于进行细粒物质含量试验，通过不同粒径筛网对土壤颗粒进行筛分。

2.激光粒度仪或显微镜：用于粒径分析试验，通过对土壤颗粒的直接观察和测量，确定各个粒径成分的含量。

3.液限设备和塑限设备：用于液塑限度试验，包括液限试验器、塑限试验器和塑度指数试验器等。

4.压实仪：用于压实试验，包括标准贯入试验仪、剪切试验仪和一维压缩试验仪等。

土力学的常规试验方法一、颗粒分析试验步骤（筛析法）1 . 无凝聚性土的试验（1）根据土的颗粒大小，用四分法按规定取样数量，取代表性风干式样。

（2）将试样过2mm筛，称筛上或筛下的试样质量，筛下的试样质量小于试样总质量的10%时，不做细筛分析；筛上的试样质量小于试样总质量的10%时，不做粗筛分析。

（3）取过2mm筛上的试样倒入依次叠好的粗筛最上层筛中；筛下的试样倒入依次叠好的细筛最上层筛中，进行筛析。

（4）按由上而下的顺序将各筛取下，置于白瓷盘上用手拍叩摇晃，检查各筛，直至筛净为止，筛下的试样应收放入下一级筛内，最后称各级筛上及底盘内试样的质量，应准确至0.1g 。

（5）筛后各级筛上和底盘内试样质量的总和与筛前试样总质量的差值，不得大于试样总质量的1%。

2. 试验结果计算公式及制图(1)小于某粒径的试样质量占总质量的百分数计算至0.1%x B A d m •=X mA m 小于某粒径的试样质量( g )B m 细筛分析时所取试样质量；粗筛分析时所取试样质量（g ）x d 粒径小于2mm 或粒径小于0.075mm 的试样质量占试样总质量的百分数3. 在半对数坐标纸上绘制颗粒大小分布曲线图3.1. 级配指标（1）不均匀系数，计算至0.01 C u =d 60/d 10( 2 )曲率系数，计算至0.01 Cc=d230/( d10* d60)二、界限含水率试验步骤（液、塑限联合测定法）1.采用保持天然含水率的土样制备试样。

无法保持土的天然含水率时，可采用风干土制备试样。

2.采用天然含水率的土样时，应剔除大于00.5mm的颗粒，然后按下沉深度3~5mm、9~11mm及16~18mm制备不同稠度的土膏，静置湿润。

3.采用风干土样时，取过0.5mm筛的代表性试样约200g，分3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到条款2中所述的3种稠度状态，然后放在密封的保湿器中，静置24小时。

4.将制备好的土用调土刀拌均匀，密实的填入试样杯中，用调土刀刮平，将试样杯安放在仪器升降坐上。

土工试验颗粒分析试验8 颗粒分析试验8．1 一般规定8．1．1 本试验方法分为筛析法、密度计法、移液管法。

8．1．2 本试验根据土的颗粒大小及级配情况，可分别采用下列4种方法：1 筛析法：适用于粒径为0．075mm～60mm的土；2 密度计法：适用于粒径小于0．075mm的土；3 移液管法：适用于粒径小于0．075mm的土；4 当土中粗细兼有时，应联合使用筛析法和密度计法或筛析法和移液管法。

8．2 筛析法8．2．1 本试验所用的仪器设备应符合下列规定：1 试验筛：应符合现行国家标准《试验筛技术要求和检验第1部分：金属丝编织网试验筛》GB／T 6003．1的规定；2 粗筛：孔径为60mm、40mm、20mm、10mm、5mm、2mm；3 细筛：孔径为2．0mm、1．0mm、0．5mm、0．25mm、0．1mm、0．075mm；4 天平：称量1000g，分度值0．1g；称量200g，分度值0．01g；5 台秤：称量5kg，分度值1g；6 振筛机：应符合现行行业标准《实验室用标准筛振荡机技术条件》DZ／T 0118的规定；7 其他：烘箱、量筒、漏斗、瓷杯、附带橡皮头研柞的研钵、瓷盘、毛刷、匙、木碾。

8．2．2 筛析法试验应按下列步骤进行：1 从风干、松散的土样中，用四分法按下列规定取出代表性试样：1)粒径小于2mm的土取100g～300g；2)最大粒径小于10mm的土取300g～1000g；3)最大粒径小于20mm的土取1000g～2000g；4)最大粒径小于40mm的土取2000g～4000g；5)最大粒径小于60mm的土取4000g以上。

2 砂砾土筛析法应按下列步骤进行：1)应按本标准第8．2．2条第1款规定的数量取出试样，称量应准确至0．1g；当试样质量大于500g时，应准确至1g；2)将试样过2mm细筛，分别称出筛上和筛下土质量；3)若2mm筛下的土小于试样总质量的10％，则可省略细筛筛析。

若2mm筛上的土小于试样总质量的10％，则可省略粗筛筛析；4)取2mm筛上试样倒入依次叠好的粗筛的最上层筛中；取2mm筛下试样倒入依次选好的细筛最上层筛中，进行筛析。

土工试验方法标准土工试验方法标准对于土壤的物理和力学性质进行测定，以评估土壤的工程性能和适用性。

以下是一些常见的土工试验方法标准。

1. 颗粒度分析：该试验方法用于确定土壤中不同粒径的颗粒分布。

常用的标准包括ASTM D422和BS 1377-2等。

2. 液塑性限和塑性指数：此试验方法用于确定土壤的液性限、塑性限和塑性指数，以评估土壤的塑性和可塑性。

常用的标准包括ASTM D4318和BS 1377-2等。

3. 压缩试验：该试验方法用于测定土壤的压缩性和固结特性。

常用的标准包括ASTM D2435和BS 1377-5等。

4. 剪切强度试验：此试验方法用于测定土壤的剪切强度参数，以评估土壤的抗剪特性。

常用的标准包括ASTM D3080和BS 1377-7等。

5. 密度和含水量测定：该试验方法用于测定土壤的干密度、湿密度和含水量，以评估土壤的质量和重量特性。

常用的标准包括ASTM D698和BS 1377-4等。

6. 渗透性试验：此试验方法用于测定土壤的渗透性和渗流特性，以评估土壤的水分传递能力。

常用的标准包括ASTM D2434和BS 1377-5等。

7. 抗剪强度试验：该试验方法用于测定土壤的抗剪强度特性，以评估土壤的抗剪承载能力。

常用的标准包括ASTM D3080和BS 1377-7等。

8. 集料和土壤稳定性试验：此试验方法用于评估土壤和集料在道路和铁路工程中的稳定性。

常用的标准包括ASTM D3740和BS 1377-4等。

这些土工试验方法标准对于土工工程的设计和施工具有重要意义，并被广泛应用于土壤力学、土石方工程、地基与基础工程等领域。

土力学实验指导书齐鲁理工学院试验须知土工试验主要是测定土的物理、力学性质指标，为工程设计、施工提供必要的计算参数和资料。

学习土力学实验是《土力学地基基础》课程教学的一个重要环节，它不仅起着巩固课堂教学，增强对土的工程性质的理解等重要作用，而且是学习试验方法和实验技能的主要途径，培养学生学会分析和解决实际问题的能力。

因此，要求学生必须认真对待每个试验环节，作好试验前的预习和准备，试验后的成果整理和分析。

土的物理力学性质指标很多，试验项目和试验方法也很多，根据各专业的教学要求，本土力学实验指导书仅介绍我校土木有关专业的几个基本教学试验。

目录前言 ................................................................. 错误！未定义书签。

实验一土的粒度成分测定实验 . (4)实验二土的密度、重度、含水量实验 (7)实验三土粒比重实验 (11)实验四粘性土液限、塑性的测定 (13)实验五土的压缩（固结）实验 (17)实验六土的直接剪切试验 (23)实验一土的粒度成分测定实验学时：2学时【实验目的】粒度分析是测定土中各粒组占土总质量百分数的方法，用以了解颗粒大小分配情况，为土的分类及判断土的工程性质、建材选料提供所需的资料。

【实验原理】目前，土的粒度分析一般采用以下两种方法。

（1）筛析法。

适用于颗粒直径小于或等于60mm，大于0.075mm的土。

（2）密度计法。

适用于颗粒直径小于0.075mm的土。

若土中粗细颗粒兼有，则联合使用筛析法和密度计法。

筛析法是利用一套不同孔径的筛，将已知质量的土样，放入按孔径大小依次排列好的筛子顶层，振动筛子，粗粒留在筛子上，细粒漏到下面去，将土分离成与上下两筛孔径相适应的粒组，然后称各筛上剩余土粒的质量，计算出各粒组百分含量。

筛析法操作迅速、设备简单，适用于分析无黏性土和粘性土中大于0.075mm 的各粒组，当土中小于0.075mm的粒组含量超过10%时，则用密度计法分析小于0.075部分的颗粒组成。

土工颗粒分析试验的种类及适用范围，并叙述干筛分的试验步骤。

答：(1)土的分类依据：土颗粒组成特征；土的塑性指标：液限、塑限、塑性指数；土中有机质存在情况。

(2)颗粒分析试验方法：①筛分法：适用于粒径大于0.074mm的土，其中对于无凝聚性土用干筛分；对含粘土粒的砂砾土用水筛法。

②沉降分析法：适用于粒径小于0.074mm 的土。

(3)干筛分试验步骤：①按规定称取试样，将试样分批过2mm 筛。

②将大于2mm的试样从大到小的次序，通过大于2mm的各级粗筛，将留在筛上的土分别称量。

③将2mm筛下的土从大到小的次序过小于2mm的各级细筛。

④由最大孔径的筛开始，将各筛取下，用手轻扣，至每分钟筛下数量不大于该级筛余质量的1％为止。

⑤筛后各级筛上和筛底土总质量与筛前试样质量之差不应大于1％。

⑥如2mm筛下的土不超过试样总质量的10％，可省略细筛分；如2mm筛上的土不超过试样总质量的10％，可省略粗筛分。

试述土的分类依据，并简述《公路土工试验规程》(JTJ 051-93)中土的粒组划分情况。

答：(1)土的分类依据：土颗粒组成特征；土的塑性指标：液限，塑限，塑性指数；土中有机质存在情况。

(2) 《公路土工试验规程》(JTJ 051-93)中，土的粒组划分为：巨粒组、粗粒组、细粒组。

根据《公路土工试验规程》(JTJ 051-93)，测定土的密度有几种方法?试述灌砂法测密度的方法与步骤。

答：有环刀法、电动取土器法、蜡封法、灌水法、灌砂法等。

(2)灌砂法测密度试验步骤如下：①应先标定灌砂筒内砂的质量m1，量砂密度Ps。

②在试验地点，选一块40cm×40cm的平坦表面，并将其清扫干净。

将基板放在此平坦表面上，如果表面的粗糙度较大，则将盛有量砂m5的灌砂筒放在基板中间的圆孔上，打开灌砂筒开关，让砂流入基板的中孔，直到储砂筒内的砂不再下流时关闭开关，称筒内砂的质量m6。

③取走基板，将留在试验地点的量砂收回，将基板放在清扫干净的表面上，沿基板中孔凿洞，并随时将凿松的材料取出，放在塑料袋内密封，试洞的深度应等于碾压层厚度，称塑料袋内全部试样质量m1。

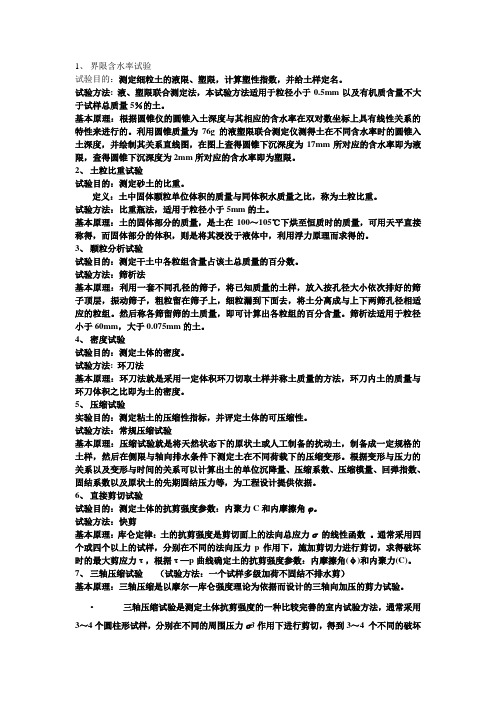

1、界限含水率试验试验目的：测定细粒土的液限、塑限，计算塑性指数，并给土样定名。

试验方法: 液、塑限联合测定法，本试验方法适用于粒径小于0.5mm以及有机质含量不大于试样总质量5％的土。

基本原理：根据圆锥仪的圆锥入土深度与其相应的含水率在双对数坐标上具有线性关系的特性来进行的。

利用圆锥质量为76g的液塑限联合测定仪测得土在不同含水率时的圆锥入土深度，并绘制其关系直线图，在图上查得圆锥下沉深度为17mm所对应的含水率即为液限，查得圆锥下沉深度为2mm所对应的含水率即为塑限。

2、土粒比重试验试验目的：测定砂土的比重。

定义：土中固体颗粒单位体积的质量与同体积水质量之比，称为土粒比重。

试验方法：比重瓶法，适用于粒径小于5mm的土。

基本原理：土的固体部分的质量，是土在100～105℃下烘至恒质时的质量，可用天平直接称得，而固体部分的体积，则是将其浸没于液体中，利用浮力原理而求得的。

3、颗粒分析试验试验目的：测定干土中各粒组含量占该土总质量的百分数。

试验方法：筛析法基本原理：利用一套不同孔径的筛子，将已知质量的土样，放入按孔径大小依次排好的筛子顶层，振动筛子，粗粒留在筛子上，细粒漏到下面去，将土分离成与上下两筛孔径相适应的粒组。

然后称各筛留筛的土质量，即可计算出各粒组的百分含量。

筛析法适用于粒径小于60mm，大于0.075mm的土。

4、密度试验试验目的：测定土体的密度。

试验方法: 环刀法基本原理：环刀法就是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与环刀体积之比即为土的密度。

5、压缩试验实验目的：测定粘土的压缩性指标，并评定土体的可压缩性。

试验方法：常规压缩试验基本原理：压缩试验就是将天然状态下的原状土或人工制备的扰动土，制备成一定规格的土样，然后在侧限与轴向排水条件下测定土在不同荷载下的压缩变形。

根据变形与压力的关系以及变形与时间的关系可以计算出土的单位沉降量、压缩系数、压缩模量、回弹指数、固结系数以及原状土的先期固结压力等，为工程设计提供依据。

市政道路施工过程中，任何一个环节出现问题，都会给工程质量带来严重的危害，甚至会造成巨大的损失，因梁结构进行试验检测，既是一项控制工程质量的重要手段，也是评定工程质量必不可少的技术措施。

一.土工试验土工试验是最基本的试验，包括含水率试验、液塑限、颗粒分析和土工击实试验。

含水率试验用于确定沟槽回填料、路基压实料、桥台背回填料是否需要加水或晒干，以及测定砂、石的天然含水量，用于调整砼的施工配合比。

颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数的方法借以明了颗粒大小分布情况，供土的分类及概略判断土的工程性质及选料之用。

前期的土石方填筑、路基换填、沟槽回填，后期的级配碎石层、水稳层、沥青面层等均须做土工击实试验，土工击实试验将为压实度检测提供最大干密度值。

土工击实试验检测频率为每5000m3一组，取具有代表性的扰动土50kg，随工程进度及时取样送检。

二.压实度检测压实度指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。

压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。

对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。

压实度现场试验主要采用灌砂法和环刀法，灌砂法主要用于砂砾石、水泥稳定碎石等粗颗粒材料，环刀法主要用于素土等材料。

三.弯沉检测土基的强度可用若干指标来表达（如抗剪强度、CBR 值、回弹模量等）。

我国是以路表设计弯沉值作为路面整体强度的设计控制指标，弯沉是荷载对路基路面作用前后，路基路面发生变形的大小，用1/100毫米作计算单位。

计算弯沉值表示的是，在某一路段，按20米的间距，用一定轴载的车辆（一般用后轴6吨或10吨车辆）对路基路面作用前后，产生的残余变形量的加权平均值。

双比重计法判定土的分散性影响因素分析本文从双比重计法的内容和操作要点出发，分析试验过程中可能产生误差的原因和对土的分散性判定结果的影响，结合实际工程试验结果，提出减少或减轻误差的措施，使得判定结果更准确。

标签：土的分散性双比重计法影响因素减小误差措施1前言分散性土是在低含盐量水中（或纯净水中）离子相互的排斥力超过了相互吸引力，导致土体的颗粒分散的粘性土。

分散性土易于淋蚀和冲蚀，对水工建筑物的危害很大。

目前分散性土的常用鉴别方法有四种，即碎块试验、双重比重计试验、孔隙水可溶盐试验和针孔试验。

双比重计试验是美国水土保持局推荐使用的一种方法，适用于地区天然土的分散度测定，本文主要分析双比重计法对判定土的分散性结果的影响因素。

2双比重计试验方法比重计法是根据斯托克斯原理利用土壤比重计通过测量不同深度处悬液的密度和土粒沉降的距离计算出不同粒径所占百分比。

试验方法简单介绍如下：将风干试样或者洗盐后的试样，倒入锥形瓶，注入纯水，浸泡过夜，然后置于沙浴上煮沸；冷却后的悬液倒入烧杯中，静置，通过洗筛漏斗将上部悬液过0.075mm 筛，遗留杯底沉淀物用带橡皮头研散，再加适量水搅拌，静置，再将上部悬液过0.075mm筛，如此反复倾清，直至杯底砂粒洗净，将筛上和杯中砂粒合并洗入蒸发皿，倾去清水，烘干，称量，并进行细筛分析；将过筛悬液倒入量筒，加入分散剂，再注入纯水至刻度；将搅拌器放入量筒中，上下搅拌1分钟，取出搅拌器，立即开动秒表，将密度计放入悬液中，测记0.5、1、2、5、15、30、60、120、1440min时的密度计读数，并测记悬液温度。

双比重计法是对土样进行两次比重计试验来测定粒径小于0.005mm颗粒的含量，其比值即为分散度。

第一次是上述常规的加分散剂煮沸的方法；第二次是不煮沸不加分散剂，先将土样放在盛有一定纯水的过滤瓶中，并与真空泵相连接，抽气10min，然后把土水悬液冲洗到量筒中，再注入纯水至刻度，倒转量筒来回摇晃，让土粒水化分散。

土工试验2比重,颗粒分析方法???? 土的比重试验土粒比重是土的三大基本物理性指标(比重、密度、含水率)之一它是换算土的六个基本物理性计算指标和评价土类的重要依据之一无量纲量。

比重的定义《现代科学技术词典》将材料的比重定义为：? 材料的密度和其标准材料密度之比。

? 这一定义更具有科学性和一般性。

? 土粒比重是土粒在温度105~110℃下烘至恒量时的质量与同体积4℃时纯水质量的比值? 从而有如下土粒比重Gs的表达式? 通常所说土的比重就是指土粒的比重。

比重瓶法1目的和适用范围? 颗粒小于5mm的土用比重瓶法测定。

? 根据土的分散程度、矿物成分、水溶盐和有机质的含量又分别规定用纯水和中性液体测定。

? 排气方法也根据介质的不同分别采用煮沸法和真空抽气法。

2仪器设备? 2.1比重瓶：容量100(或50)mL。

? 比较试验表明，瓶的大小对比重结果影响不大，但因100mL 的比重瓶可以多取些试样，使试样的代表性和试验的精度提高，所以建议采用100mL 的比重瓶，但也允许采用50mL的比重瓶。

? 2.2天平：称量200g，感量0.001g。

? 2.3恒温水槽：灵敏度±1℃。

????2.4砂浴。

2.5真空抽气设备。

2.6温度计：刻度为0～50℃，分度值为0.5℃。

2.7其他：如烘箱、蒸馏水、中性液体(如煤油)、孔径2mm及5mm筛、漏斗、滴管等。

2.8比重瓶校正? 比重瓶校正一般有两种方法：? 称量校正法和计算校正法。

? 前一种方法精度比较高，后一种方法引入了某些假设，但一般认为对比重影响不大。

? 本试验以称量校正法为准。

? 1.将比重瓶洗净、烘干，称比重瓶质量，准确至0.001g。

? 2.将煮沸后冷却的纯水注入比重瓶。

? 对长颈比重瓶注水至刻度处? 对短颈比重瓶应注满纯水，塞紧瓶塞，多余水分自瓶塞毛细管中溢出。

? 调节恒温水槽至5℃或10℃,然后将比重瓶放入恒温水槽内，直至瓶内水温稳定。

? 取出比重瓶，擦干外壁，称瓶、水总质量，准确至0.001g。
