第四章化工设备图概述在化学工业生产中，典型的化工设备有容器、热互换器、反映器和塔器。

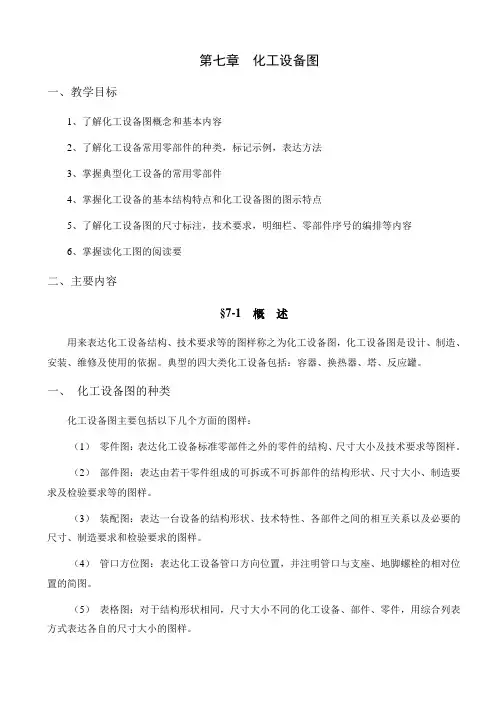

用来表达化工设备结构、技术要求等的图样称为化工设备图，化工设备图是设计、制造、安装、维修及利用的依据。
一套完整的化工设备图通常包括以下几个方面的图样：⑴零件图表达标准零部件之外的每一零件的结构形状、尺寸大小和技术要求等，如图4-2中的丝堵和管板。
⑵部件装配图表达由假设干零件组成的非标准部件的结构形状、装配关系、必要的尺寸、加工要求、查验要求等，如设备的密封装置等。
⑶设备装配图表达一台设备的结构形状、技术特性、各部件之间的彼此关系和必要的尺寸、制造要求及查验要求等。
⑷总装配图(总图) 表示一台复杂设备或表示相关联的一组设备的要紧结构特点、装配连接关系、尺寸、技术特性等内容的图样。

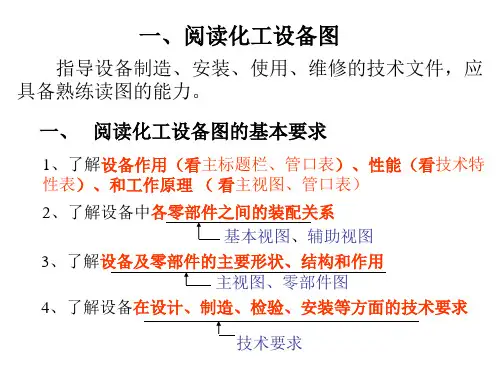

零件图及部件装配图的内容、表达、画法等与一样化工机械图样类同，另外在不阻碍装配图的清楚、且装配图能表现总图的内容时，通常就可不画总图，故本章着重讨论设备装配图的表达特点及绘制阅读方式。
而且为了方便起见，将化工设备装配图简称为化工设备图。
化工设备图通常包括以下几个大体内容：⑴一组视图用一组视图表示该设备的结构形状、各零部件之间的装配连接关系，视图是图样中要紧内容。
⑵几类尺寸图中注写表示设备的整体大小、规格、装配和安装尺寸等数据，为制造、装配、安装、查验等提供依据。
⑶零部件编号及明细表组成该设备的所有零部件必需按顺时针或逆时针方向依次编号，并在明细栏内填写每一编号零部件的名称、规格、材料、数量、重量和有关图号内容。
⑷管口符号及管口表设备上所有管口均需注出符号，并在接管口表中列出各管口的有关数据和用途等内容。
⑸技术特性表表中列出设备的要紧工艺特性，如操作压力、操作温度、设计压力、设计温度、物料名称、容器类别、侵蚀裕量、焊缝系数等。
⑹技术要求用文字说明设备在制造、查验、安装、运输等方面的特殊要求。
⑺题目栏用以填写该设备的名称、要紧规格、作图比例、图样编号等项内容。
