沿程水头损失和局部水头损失

沿程水头损失和局部水头损失
一·产生水头损失的原因
1.水头损失的内因：粘滞性
2.水头损失的外因：边界对液流的约束
二·水流运动的阻力的分类
1.内摩擦阻力
2.附加阻力
三·水头损失的类型

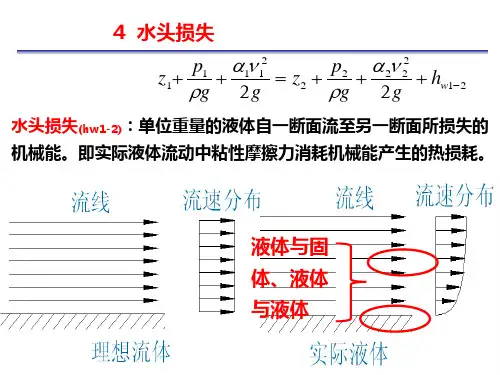

水头损失：单位重量的液体自一断面流到另一断面所损失的机械能。

分类：
（1）沿程水头损失：液流做均匀流，在液流内部与固壁之间产生的沿程不变的切应力，称为沿程阻力。

由沿程阻力做功而引起的水头损失称为沿程水头损失。

沿程水头损失产生的原因：
为了克服各流层之间的沿程阻力，而引起单位重量流体在运动过程中的能量损失。

(2)局部水头损失：
当固体壁沿流程急剧改变，是液流内部流速重新分布，质点间进行剧烈动量交换而产生的阻力。

有局部阻力做功引起的水头损失称为局部水头损失。

局部水头损失产生的原因：
主要原因是流体经局部阻碍时，因惯性作用，主流与壁面脱离，其间形成漩涡
区，漩涡区流体质点强烈紊动，消耗大量能量；此时漩涡区质点不断被主流带向下游，加剧下游一定范围内主流的紊动，从而加大能量损失；局部阻碍附近，流速分布不断调整，也将造成能量损失。

常见的发生局部水头损失区域
只要局部地区边界的形状或大小改变，液流内部结构就要急剧调整，流速分布进行改组流线发生弯曲并产生旋涡，在这些局部地区就有局部水头损失。

管道水头损失计算
管道水头损失计算
沿程和局部水头损失之和为总水头损失：
hw=hf+hj（3）
式中：
hw—管道的总水头损失，m；
hf—管道沿程水头损失，m；
hj—管道局部水头损失，m. UPVC管材的沿程水头损失计算常采用谢才公式：
hf=（L/c2R）v2（4）
式中：
L—管道的长度，m；
c—谢才系数；
R—管道的水力半径，m.
局部水头损失计算公式为：
hj=ε（v2/2g）（5）
式中：
ε—管道局部阻力系数；
g—重力加速度，9.81m/s2.
<<室外给水设计规范>>给的
hf=hl+hj=iL(1+10%)
式中：hf——水头损失（m）
hl——沿程水头损失（m）
hj——局部水头损失（m）；一般hj=5-10%hl
L——管道长度（m）
i——水力坡度：
聚乙（丙）烯给水管
i=0.000915×（Q^1.774/d计^4.774）;
钢管给水管
i=0.000912×v^2（1+0.867/v）^0.3/d计^1.3 (v<1.2m/s)
i=0.000107×v^2/d计^1.3 (v>=1.2m/s)
式中：v——管内流速（m/s）
d计——水管计算内径（m）
管道糙率经验值
铸铁管一般0.014，钢管0.012，upvc管0.009，RPR管0.0084，水泥管0.013～0.015。

管道总水头损失计算公式
管道总水头损失由沿程水头损失和局部水头损失两部分组成。

沿程水头损失的计算公式有多种，其中一种常用的经验公式适用于硬质塑料管道（PVC）：Hf = ×104×（/）×L，式中：Hf为沿程水头损失（m）；L、Q、d分别为管道长度（m）、流量（m3/h）和管道内径（mm）。

局部水头损失的计算公式为：Hj =ζ v2/2g，式中：Hj为局部水头损失（m）；ζ为局部阻力损失系数，与管件、阀门的类型与大小有关；v、g分别为管道中水的流速（m/s）和重力加速度（/s2）。

在实际设计工作中，
一般先计算出沿程水头损失Hf，然后取局部水头损失Hj = 10% Hf，以满
足设计要求。

以上内容仅供参考，如需更准确的信息，建议查阅流体力学相关书籍或咨询该领域的专家。

关于水头损失计算的整合与研究摘要:在世纪液体恒定总流量方程式中的hw，表示液体在流动过程中单位重量液体克服阻力做功所消耗的机械能，称之为水头损失(Loss head)或能量损失，它是液流机械能损耗的基本度量指标。

造成水头损失的外因是：影响相对运动与水流阻力强度的固体边界状况;水头损失内因是：相对运动与摩擦阻力的水流粘滞性，也是根本原因。

产生水头损失的方式是：液体与固体边壁之间、液层与液层之间或液体质点之间的摩擦、碰撞和混掺。

关键词:水头损失计算一：概念分析1：沿程水头损失：克服沿程阻力做功而引起的水头损失。

局部水头损失：水流克服局部阻力做功引起的水头损失。

2：水流阻力与水头损失水流阻力和水头损失是两个不同而又相关联的重要概念，确定它们的性质、大小和变化规律在工程实践中有十分重要的意义。

（l）水流阻力是由于固体边界的影响和液体的粘滞性作用，使液体与固体之间、液体内有相对运动的各液层之间存在的摩擦阻力的合力，水流阻力必然与水流运动方向相反。

（2）水流在运动过程中克服水流阻力而消耗的能量称为水头损失。

其中边界对水流的阻力是产生水头损失的外因，液体的粘滞性是产生水头损失的内因，也是根本原因。

（3）根据边界条件的不同把水头损失分为两类：对于平顺的边界，水头损失与流程成正比的称为沿程水头损失，用hf表示；由局部边界急剧改变导致水流结构改变、流速分布改变并产生旋涡区而引起的水头损失称为局部水头损失，用hj表示。

（4）对于在某个流程上运动的液体，它的总水头损失hw遵循叠加原理即：hw＝∑ hf＋∑hj（4－l）（5）为了反映过流断面面积和湿周对水流阻力和水头损失的综合影响，引入水力半径的概念，即：R＝A／c（4－2）水力半径是水力学中应用广泛的重要水力要素。

3：层流和紊流1883年雷诺通过实验发现：流速不同时水流流动形态不同。

当流速较小时，液体质点作有条不紊、互不混掺的运动，这种流动形态称为层流；当流速较大时，质点运动轨迹曲折杂乱，各流层的质点互相混掺，形成大量大小不一的涡体，这种流动形态称为紊流；紊流中各处的流速、压强等运动要素值均随时间作不规则变化的现象称为紊流脉动。

管道水头损失计算 The document was finally revised on 2021
管道水头损失计算，应包括沿程水头损失和局部水头损失。

1.沿程水头损失，可按下式计算：
h1= iL
式中 h1—沿程水头损失，m；
L—计算管段的长度，m；
i—单位管长水头损失，m/m；
1) PVC-U、PE等硬塑料管的单位管长水头损失，可按下式计算： i= d
式中 Q—管段流量，m3/s；
d—管道内径，m；
2) 钢管、铸铁管的单位管长水头损失，可按下列公式计算：
当ν＜s时， i=(1+v)d (6.0.12-3)
当ν≥s时，
i=d （6.0.12-4）
式中 v—管内流速，m/s；
d—管道内径，m；
3) 混凝土管、钢筋混凝土管的单位管长水头损失，可按下式计算：
i= (6.0.12-5)
式中 Q—管段流量，m3/s；
d—管道内径，m；
n—粗糙系数，应根据管道内壁光滑程度确定，可为～.
2.输水管和配水管网的局部水头损失，可按其沿程水头损失的5%～
10%计算（局部水头损失一般可不作详细计算，只进行估算。

局部水头损失估算系数应根据管线上弯头、三通、附属设施等局部损失点的数量确定，局部损失点多时取高值）。

环状管网水力计算时，水头损失闭合差绝对值，小环应小于，大环应小于。

第三章 液流形态和水头损失考点一 沿程水头损失、局部水头损失及其计算公式1、沿程水头损失和局部水头损失计算公式（1）水头损失的物理概念定义：实际液体运动过程中，相邻液层之间存在相对运动。

由于粘性的作用，相邻流层之间就存在内摩擦力。

液体运动过程中，要克服这种摩擦阻力就要做功，做功就要消耗一部分液流的机械能，转化为热能而散失。

这部分转化为热能而散失的机械能就是水头损失。

分类：液流边界状况的不同，将水头损失分为沿程水头损失和局部水头损失。

（2）沿程水头损失：在固体边界平直的水道中，单位重量的液体自一个断面流至另一个断面损失的机械能就叫做该两个断面之间的水头损失，这种水头损失是沿程都有并随沿程长度增加而增加的，所以称作沿程水头损失，常用h f 表示。

沿程水头损失的计算公式为达西公式对于圆管 gv d L h f 22λ= 对于非圆管 gv R L h f 242λ= 式中，λ为沿程阻力系数，其值与液流的流动形态和管壁的相对粗糙度d /∆有关，其中∆称为管壁的绝对粗糙度，)(Re,df ∆=λ； L 为管长；d 为管径；v 为管道的断面平均流速；R 为水力半径； v 为断面平均流速。

（3）局部水头损失：当液体运动时，由于局部边界形状和大小的改变，液体产生漩涡，或流线急剧变化，液体在一个局部范围之内产生了较大的能量损失，这种能量损失称作局部水头损失，常用h j 表示。

局部水头损失的计算公式为 gv h j 22ζ= 式中，ζ为局部阻力系数；其余符号同前。

（4）总水头损失对于某一液流系统，其全部水头损失h w 等于各流段沿程水头损失与局部水头损失之和，即 ∑∑+=ji fi w h h h2、湿周、水力半径（1）湿周χ：液流过水断面与固体边界接触的周界线，是过水断面的重要的水力要素之一。

其值越大，对水流的阻力和水头损失越大。

（2）水力半径R : 过水断面面积与湿周的比值，即 χAR =单靠过水断面面积或湿周，都不足以表明断面几何形状和大小对水流水头损失的影响。
