不锈钢焊接性

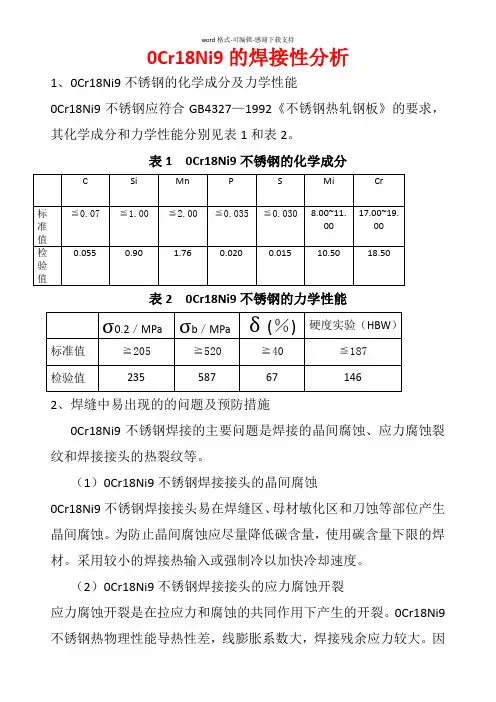

0Cr18Ni9的焊接性分析
1、0Cr18Ni9不锈钢的化学成分及力学性能
0Cr18Ni9不锈钢应符合GB4327—1992《不锈钢热轧钢板》的要求，其化学成分和力学性能分别见表1和表2。

表1 0Cr18Ni9不锈钢的化学成分
表2 0Cr18Ni9不锈钢的力学性能
2、焊缝中易出现的的问题及预防措施
0Cr18Ni9不锈钢焊接的主要问题是焊接的晶间腐蚀、应力腐蚀裂纹和焊接接头的热裂纹等。

（1）0Cr18Ni9不锈钢焊接接头的晶间腐蚀
0Cr18Ni9不锈钢焊接接头易在焊缝区、母材敏化区和刀蚀等部位产生晶间腐蚀。

为防止晶间腐蚀应尽量降低碳含量，使用碳含量下限的焊材。

采用较小的焊接热输入或强制冷以加快冷却速度。

（2）0Cr18Ni9不锈钢焊接接头的应力腐蚀开裂
应力腐蚀开裂是在拉应力和腐蚀的共同作用下产生的开裂。

0Cr18Ni9不锈钢热物理性能导热性差，线膨胀系数大，焊接残余应力较大。

因
此应尽量降低焊接残余应力、拉应力和严格控制层间温度。

（3）0Cr18Ni9不锈钢焊接接头的热裂纹
焊接时极易产生热裂纹，这是因为焊缝金属结晶期间存在较大拉应力，加之导热系数低和膨胀系数大，在焊接局部加热和冷却的条件下，焊接接头在冷却过程中可形成较大的拉应力。

严格控制焊缝金属的有害物质，采用较小的焊接热输入。

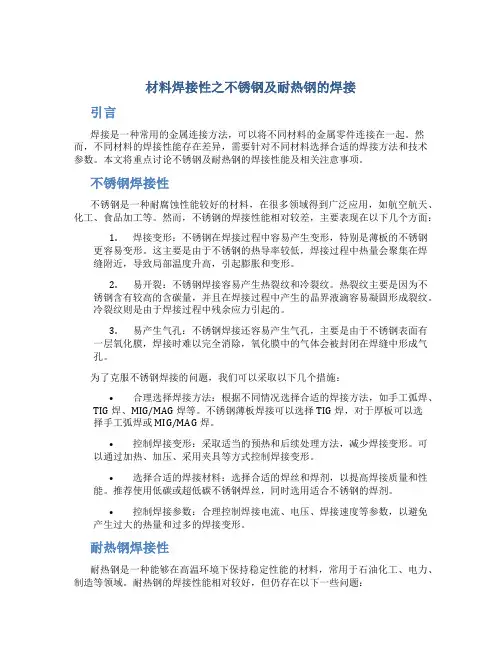

材料焊接性之不锈钢及耐热钢的焊接引言焊接是一种常用的金属连接方法，可以将不同材料的金属零件连接在一起。

然而，不同材料的焊接性能存在差异，需要针对不同材料选择合适的焊接方法和技术参数。

本文将重点讨论不锈钢及耐热钢的焊接性能及相关注意事项。

不锈钢焊接性不锈钢是一种耐腐蚀性能较好的材料，在很多领域得到广泛应用，如航空航天、化工、食品加工等。

然而，不锈钢的焊接性能相对较差，主要表现在以下几个方面：1.焊接变形：不锈钢在焊接过程中容易产生变形，特别是薄板的不锈钢更容易变形。

这主要是由于不锈钢的热导率较低，焊接过程中热量会聚集在焊缝附近，导致局部温度升高，引起膨胀和变形。

2.易开裂：不锈钢焊接容易产生热裂纹和冷裂纹。

热裂纹主要是因为不锈钢含有较高的含碳量，并且在焊接过程中产生的晶界液滴容易凝固形成裂纹。

冷裂纹则是由于焊接过程中残余应力引起的。

3.易产生气孔：不锈钢焊接还容易产生气孔，主要是由于不锈钢表面有一层氧化膜，焊接时难以完全消除，氧化膜中的气体会被封闭在焊缝中形成气孔。

为了克服不锈钢焊接的问题，我们可以采取以下几个措施：•合理选择焊接方法：根据不同情况选择合适的焊接方法，如手工弧焊、TIG焊、MIG/MAG焊等。

不锈钢薄板焊接可以选择TIG焊，对于厚板可以选择手工弧焊或MIG/MAG焊。

•控制焊接变形：采取适当的预热和后续处理方法，减少焊接变形。

可以通过加热、加压、采用夹具等方式控制焊接变形。

•选择合适的焊接材料：选择合适的焊丝和焊剂，以提高焊接质量和性能。

推荐使用低碳或超低碳不锈钢焊丝，同时选用适合不锈钢的焊剂。

•控制焊接参数：合理控制焊接电流、电压、焊接速度等参数，以避免产生过大的热量和过多的焊接变形。

耐热钢焊接性耐热钢是一种能够在高温环境下保持稳定性能的材料，常用于石油化工、电力、制造等领域。

耐热钢的焊接性能相对较好，但仍存在以下一些问题：1.易烧穿：耐热钢的烧穿性较强，容易在焊接过程中烧穿母材，特别是对于板材焊接来说。

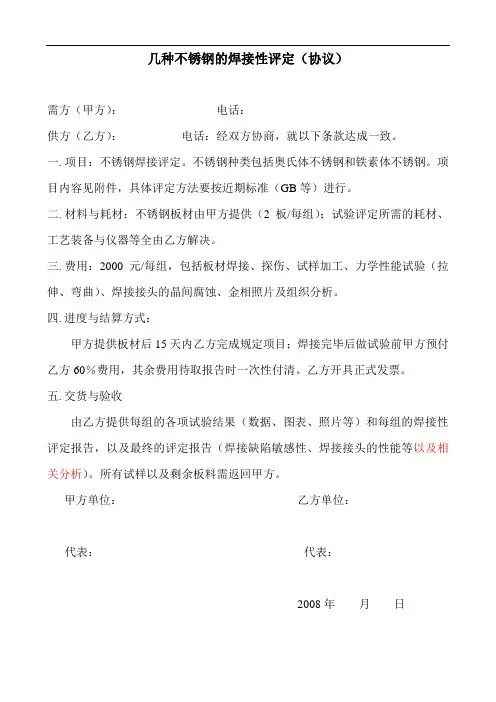

几种不锈钢的焊接性评定（协议）
需方（甲方）：电话：
供方（乙方）：电话：经双方协商，就以下条款达成一致。

一.项目：不锈钢焊接评定。

不锈钢种类包括奥氏体不锈钢和铁素体不锈钢。

项目内容见附件，具体评定方法要按近期标准（GB等）进行。

二.材料与耗材：不锈钢板材由甲方提供（2板/每组）；试验评定所需的耗材、工艺装备与仪器等全由乙方解决。

三.费用：2000元/每组，包括板材焊接、探伤、试样加工、力学性能试验（拉伸、弯曲）、焊接接头的晶间腐蚀、金相照片及组织分析。

四.进度与结算方式：
甲方提供板材后15天内乙方完成规定项目；焊接完毕后做试验前甲方预付乙方60％费用，其余费用待取报告时一次性付清。

乙方开具正式发票。

五.交货与验收
由乙方提供每组的各项试验结果（数据、图表、照片等）和每组的焊接性评定报告，以及最终的评定报告（焊接缺陷敏感性、焊接接头的性能等以及相关分析）。

所有试样以及剩余板料需返回甲方。

甲方单位：乙方单位：
代表：代表：
2008年月日。

详解典型焊接材料的焊接性典型焊接材料的焊接性是指在焊接过程中所表现出的特性和性能。

焊接性是影响焊接工艺和焊缝质量的重要因素之一、下面将详细介绍常见焊接材料（包括金属和非金属材料）的焊接性。

1.钢材焊接性：钢材是最常见的金属材料之一，具有广泛的应用领域。

钢材的焊接性取决于其成分、钢种和热处理状态。

一般来说，碳含量低的低碳钢和碳含量高的高碳钢都具有良好的焊接性。

焊接低碳钢时，焊接热影响区域（HAZ）容易发生退火，引起冷脆性的问题，需要采取适当的措施进行预热和后热处理。

高碳钢焊接时容易出现冷裂纹和热裂纹，需要选择适合的焊接材料和控制焊接参数。

2.铝合金焊接性：铝合金是一种轻质、高强度的金属材料，广泛用于航空、汽车和建筑等领域。

铝合金的焊接性取决于合金化元素、成分和热处理状态。

一般来说，一些铝合金易于焊接，如铝镁合金和铝锂合金，而一些铝合金焊接性较差，如硬化铝合金。

焊接铝合金时，容易发生氧化和热裂纹等问题，需要采取保护气体和合适的焊接工艺参数。

3.不锈钢焊接性：不锈钢是一种抗腐蚀性能良好的金属材料，被广泛用于食品加工、化工和医疗器械等领域。

不锈钢的焊接性受到合金元素、成分和热处理状态的影响。

普通奥氏体不锈钢（如304和316等）焊接性较好，而马氏体不锈钢焊接性较差。

焊接不锈钢时，易发生气孔和焊接晶间腐蚀等问题，需要控制焊接参数和采用适当的焊接试剂。

4.铜及铜合金焊接性：铜和铜合金是常见的导电材料，被广泛应用于电气、电子和管道等行业。

铜及铜合金的焊接性好，容易焊接。

焊接铜合金时，一般采用气焊、电弧焊或电阻焊等方法。

需要注意的是，铜及铜合金焊接时易发生氧化和高温脆性等问题，需要采取保护措施。

5.非金属材料的焊接性：非金属材料如塑料、陶瓷和橡胶等也可以进行焊接。

其中，塑料焊接性好，常用的焊接方法有热板焊接、高频焊接和超声波焊接等。

陶瓷和橡胶等材料的焊接性较差，难以进行常规焊接，常采用粘接、烧结和激光焊接等特殊方法。

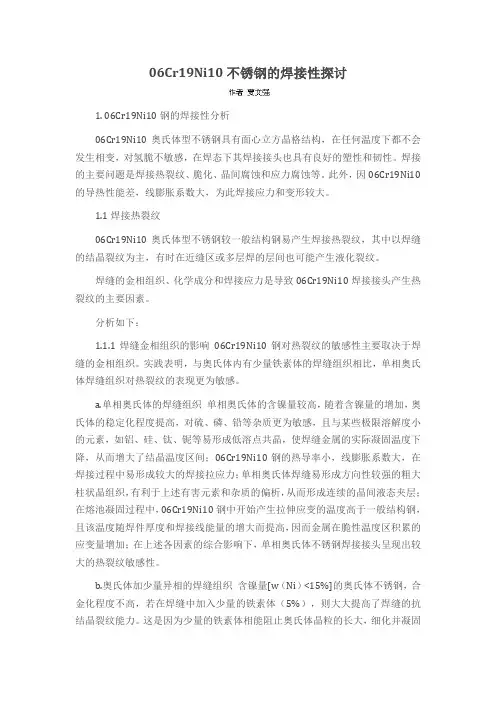

06Cr19Ni10不锈钢的焊接性探讨1. 06Cr19Ni10钢的焊接性分析06Cr19Ni10奥氏体型不锈钢具有面心立方晶格结构，在任何温度下都不会发生相变，对氢脆不敏感，在焊态下其焊接接头也具有良好的塑性和韧性。

焊接的主要问题是焊接热裂纹、脆化、晶间腐蚀和应力腐蚀等。

此外，因06Cr19Ni10的导热性能差，线膨胀系数大，为此焊接应力和变形较大。

1.1焊接热裂纹06Cr19Ni10奥氏体型不锈钢较一般结构钢易产生焊接热裂纹，其中以焊缝的结晶裂纹为主，有时在近缝区或多层焊的层间也可能产生液化裂纹。

焊缝的金相组织、化学成分和焊接应力是导致06Cr19Ni10焊接接头产生热裂纹的主要因素。

分析如下：1.1.1焊缝金相组织的影响06Cr19Ni10钢对热裂纹的敏感性主要取决于焊缝的金相组织。

实践表明，与奥氏体内有少量铁素体的焊缝组织相比，单相奥氏体焊缝组织对热裂纹的表现更为敏感。

a.单相奥氏体的焊缝组织单相奥氏体的含镍量较高，随着含镍量的增加，奥氏体的稳定化程度提高，对硫、磷、铅等杂质更为敏感，且与某些极限溶解度小的元素，如铝、硅、钛、铌等易形成低溶点共晶，使焊缝金属的实际凝固温度下降，从而增大了结晶温度区间；06Cr19Ni10钢的热导率小，线膨胀系数大，在焊接过程中易形成较大的焊接拉应力；单相奥氏体焊缝易形成方向性较强的粗大柱状晶组织，有利于上述有害元素和杂质的偏析，从而形成连续的晶间液态夹层；在熔池凝固过程中，06Cr19Ni10钢中开始产生拉伸应变的温度高于一般结构钢，且该温度随焊件厚度和焊接线能量的增大而提高，因而金属在脆性温度区积累的应变量增加；在上述各因素的综合影响下，单相奥氏体不锈钢焊接接头呈现出较大的热裂纹敏感性。

b.奥氏体加少量异相的焊缝组织含镍量[w（Ni）<15%]的奥氏体不锈钢，合金化程度不高，若在焊缝中加入少量的铁素体（5%），则大大提高了焊缝的抗结晶裂纹能力。

这是因为少量的铁素体相能阻止奥氏体晶粒的长大，细化并凝固亚晶组织，打乱枝晶的方向性，增加晶界和亚晶界的面积，使液态薄膜更为分散的分布在晶界和亚晶界上，且被铁素体相分割成不连续状，因而减弱了低熔点物质的有害作用，起到冶金净化作用。

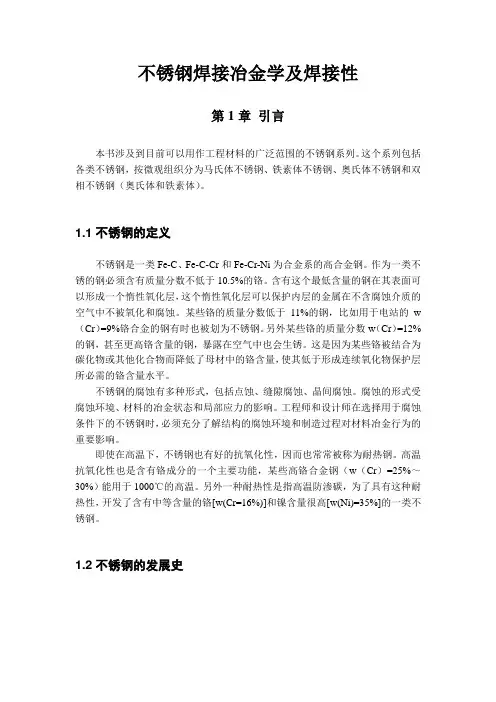

不锈钢焊接冶金学及焊接性第1章引言本书涉及到目前可以用作工程材料的广泛范围的不锈钢系列。

这个系列包括各类不锈钢，按微观组织分为马氏体不锈钢、铁素体不锈钢、奥氏体不锈钢和双相不锈钢（奥氏体和铁素体）。

1.1不锈钢的定义不锈钢是一类Fe-C、Fe-C-Cr和Fe-Cr-Ni为合金系的高合金钢。

作为一类不锈的钢必须含有质量分数不低于10.5%的铬。

含有这个最低含量的钢在其表面可以形成一个惰性氧化层，这个惰性氧化层可以保护内层的金属在不含腐蚀介质的空气中不被氧化和腐蚀。

某些铬的质量分数低于11%的钢，比如用于电站的w （Cr）=9%铬合金的钢有时也被划为不锈钢。

另外某些铬的质量分数w（Cr）=12%的钢，甚至更高铬含量的钢，暴露在空气中也会生锈。

这是因为某些铬被结合为碳化物或其他化合物而降低了母材中的铬含量，使其低于形成连续氧化物保护层所必需的铬含量水平。

不锈钢的腐蚀有多种形式，包括点蚀、缝隙腐蚀、晶间腐蚀。

腐蚀的形式受腐蚀环境、材料的冶金状态和局部应力的影响。

工程师和设计师在选择用于腐蚀条件下的不锈钢时，必须充分了解结构的腐蚀环境和制造过程对材料冶金行为的重要影响。

即使在高温下，不锈钢也有好的抗氧化性，因而也常常被称为耐热钢。

高温抗氧化性也是含有铬成分的一个主要功能，某些高铬合金钢（w（Cr）=25%～30%）能用于1000℃的高温。

另外一种耐热性是指高温防渗碳，为了具有这种耐热性，开发了含有中等含量的铬[w(Cr=16%)]和镍含量很高[w(Ni)=35%]的一类不锈钢。

1.2不锈钢的发展史1.3不锈钢的种类及其应用紧接着碳钢和C-Mn钢，不锈钢是最广泛应用的钢种。

和其他材料以成分来分类有所不同，不锈钢的分类是基于其冶金学上起主导作用的相成分。

在不锈钢中三种可能的相成分是马氏体、铁素体和奥氏体。

双相钢含有近似50%的奥氏体和50%的铁素体，从而得益于这两种相所期望的性能。

析出硬化（PH）类钢因形成强化析出相并由时效热处理硬化而得名。

双相不锈钢的焊接特点一、双相不锈钢具有良好的焊接性。

它既不像铁素体不锈钢焊接时热影响区易脆化，也不像奥氏体不锈钢易产生焊l接热裂纹，但由于它有大量的铁素体，当刚性较大或焊缝含氢量较高时，有可能产生氢致冷裂纹，因此严格控制氢的来源是非常重要的。

二、为了保证双相钢的特点，确保焊接接头的组织中奥氏体及铁素体比例合适是这类钢焊接的关键所在。

当焊后接头冷却速度较慢时，δ→γ的二次相变化较充分，因此到室温时可得到相比例比较合适的双相组织，这就要求在焊接时要有适当大的焊接热输人量，否则若焊后冷却速度较快时，会使δ铁素体相增多，导致接头塑韧性及耐蚀性严重下降。

三、双相不锈钢焊材选用双相不锈钢用的焊材，其特点是焊缝组织为奥氏体占优的双相组织，主要耐蚀元素(铬、钼等)含量与母材相当，从而保证与母材相当的耐蚀性。

为了保证焊缝中奥氏体的含量，通常是进步镍和氮的含量，也就是进步约2％~ 4％的镍当量。

在双相不锈钢母材中，一般都有一定量的氮含量，在焊材中也希看有一定的含氮量，但一般不宜太高，否则会产生气孔。

这样镍含量较高就成了焊材与母材的一个主要区别。

根据耐腐蚀性、接头韧性的要求不同来选择与母材化学成分相匹配的焊条，如焊接Cr22型双相不锈钢，可选用Cr22Ni9Mo3型焊条，如E2209焊条。

采用酸性焊条时脱渣优良，焊缝成形美观，但冲击韧性较低，当要求焊缝金属具有较高的冲击韧性，并需进行全位置焊接时，应采用碱性焊条。

当根部封底焊时，通常采用碱性焊条。

当对焊缝金属的耐腐蚀性能具有特殊要求时，还应采用超级双相钢成分的碱性焊条。

对于实心气体保护焊焊丝，在保证焊缝金属具有良好耐腐蚀性与力学性能的同时，还应留意其焊接工艺性能，对于药芯焊丝，当要求焊缝成形美观时，可采用金红石型或钛钙型药芯焊丝，当要求较高的冲击韧度或在较大的拘束度条件下焊接时，宜采用碱度较高的药芯焊丝。

对于埋弧焊宜采用直径较小的焊丝，实现中小焊接规范下的多层多道焊，以防止焊接热影响区及焊缝金属的脆化，并采用配套的碱性焊剂。

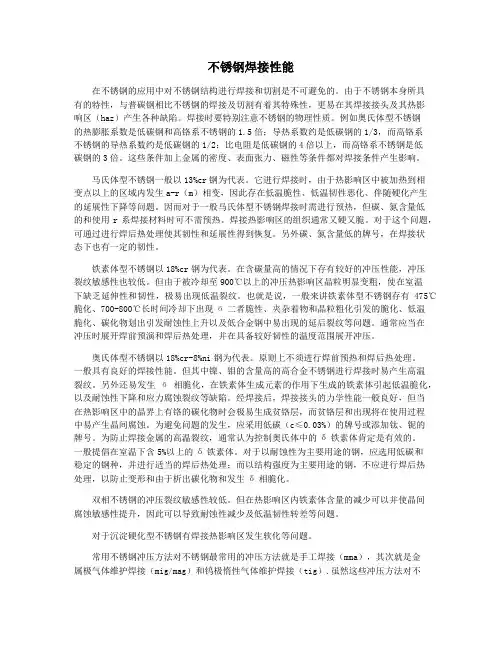

不锈钢焊接性能在不锈钢的应用中对不锈钢结构进行焊接和切割是不可避免的。

由于不锈钢本身所具有的特性，与普碳钢相比不锈钢的焊接及切割有着其特殊性，更易在其焊接接头及其热影响区（haz）产生各种缺陷。

焊接时要特别注意不锈钢的物理性质。

例如奥氏体型不锈钢的热膨胀系数是低碳钢和高铬系不锈钢的1.5倍；导热系数约是低碳钢的1/3，而高铬系不锈钢的导热系数约是低碳钢的1/2；比电阻是低碳钢的4倍以上，而高铬系不锈钢是低碳钢的3倍。

这些条件加上金属的密度、表面张力、磁性等条件都对焊接条件产生影响。

马氏体型不锈钢一般以13%cr钢为代表。

它进行焊接时，由于热影响区中被加热到相变点以上的区域内发生a-r（m）相变，因此存在低温脆性、低温韧性恶化、伴随硬化产生的延展性下降等问题。

因而对于一般马氏体型不锈钢焊接时需进行预热，但碳、氮含量低的和使用r系焊接材料时可不需预热。

焊接热影响区的组织通常又硬又脆。

对于这个问题，可通过进行焊后热处理使其韧性和延展性得到恢复。

另外碳、氮含量低的牌号，在焊接状态下也有一定的韧性。

铁素体型不锈钢以18%cr钢为代表。

在含碳量高的情况下存有较好的冲压性能，冲压裂纹敏感性也较低。

但由于被冷却至900℃以上的冲压热影响区晶粒明显变粗，使在室温下缺乏延伸性和韧性，极易出现低温裂纹。

也就是说，一般来讲铁素体型不锈钢存有475℃脆化、700-800℃长时间冷却下出现б二者脆性、夹杂着物和晶粒粗化引发的脆化、低温脆化、碳化物划出引发耐蚀性上升以及低合金钢中易出现的延后裂纹等问题。

通常应当在冲压时展开焊前预演和焊后热处理，并在具备较好韧性的温度范围展开冲压。

奥氏体型不锈钢以18%cr-8%ni钢为代表。

原则上不须进行焊前预热和焊后热处理。

一般具有良好的焊接性能。

但其中镍、钼的含量高的高合金不锈钢进行焊接时易产生高温裂纹。

另外还易发生б相脆化，在铁素体生成元素的作用下生成的铁素体引起低温脆化，以及耐蚀性下降和应力腐蚀裂纹等缺陷。

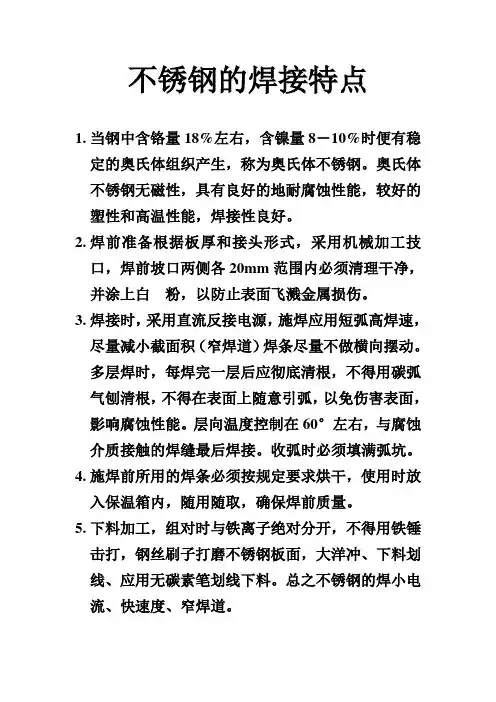

不锈钢的焊接特点
1.当钢中含铬量18%左右，含镍量8―10%时便有稳定的奥氏体组织产生，称为奥氏体不锈钢。

奥氏体不锈钢无磁性，具有良好的地耐腐蚀性能，较好的塑性和高温性能，焊接性良好。

2.焊前准备根据板厚和接头形式，采用机械加工技口，焊前坡口两侧各20mm范围内必须清理干净，并涂上白粉，以防止表面飞溅金属损伤。

3.焊接时，采用直流反接电源，施焊应用短弧高焊速，尽量减小截面积（窄焊道）焊条尽量不做横向摆动。

多层焊时，每焊完一层后应彻底清根，不得用碳弧气刨清根，不得在表面上随意引弧，以免伤害表面，影响腐蚀性能。

层向温度控制在60°左右，与腐蚀介质接触的焊缝最后焊接。

收弧时必须填满弧坑。

4.施焊前所用的焊条必须按规定要求烘干，使用时放入保温箱内，随用随取，确保焊前质量。

5.下料加工，组对时与铁离子绝对分开，不得用铁锤击打，钢丝刷子打磨不锈钢板面，大洋冲、下料划线、应用无碳素笔划线下料。

总之不锈钢的焊小电流、快速度、窄焊道。

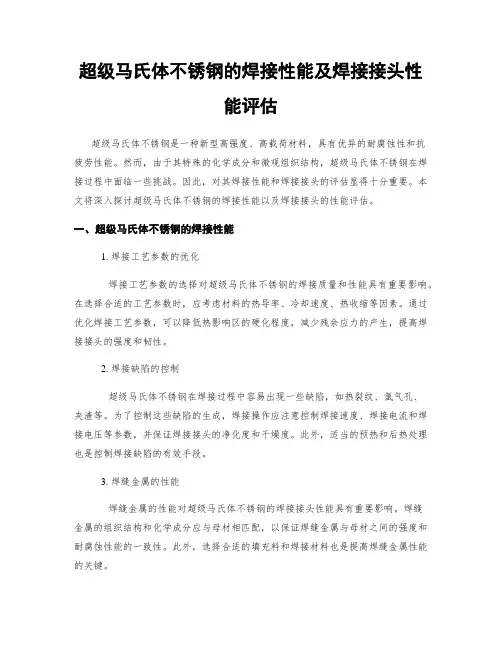

超级马氏体不锈钢的焊接性能及焊接接头性能评估超级马氏体不锈钢是一种新型高强度、高载荷材料，具有优异的耐腐蚀性和抗疲劳性能。

然而，由于其特殊的化学成分和微观组织结构，超级马氏体不锈钢在焊接过程中面临一些挑战。

因此，对其焊接性能和焊接接头的评估显得十分重要。

本文将深入探讨超级马氏体不锈钢的焊接性能以及焊接接头的性能评估。

一、超级马氏体不锈钢的焊接性能1. 焊接工艺参数的优化焊接工艺参数的选择对超级马氏体不锈钢的焊接质量和性能具有重要影响。

在选择合适的工艺参数时，应考虑材料的热导率、冷却速度、热收缩等因素。

通过优化焊接工艺参数，可以降低热影响区的硬化程度，减少残余应力的产生，提高焊接接头的强度和韧性。

2. 焊接缺陷的控制超级马氏体不锈钢在焊接过程中容易出现一些缺陷，如热裂纹、氩气孔、夹渣等。

为了控制这些缺陷的生成，焊接操作应注意控制焊接速度、焊接电流和焊接电压等参数，并保证焊接接头的净化度和干燥度。

此外，适当的预热和后热处理也是控制焊接缺陷的有效手段。

3. 焊缝金属的性能焊缝金属的性能对超级马氏体不锈钢的焊接接头性能具有重要影响。

焊缝金属的组织结构和化学成分应与母材相匹配，以保证焊缝金属与母材之间的强度和耐腐蚀性能的一致性。

此外，选择合适的填充料和焊接材料也是提高焊缝金属性能的关键。

二、焊接接头性能评估1. 强度测试强度测试是评估焊接接头性能的一项重要指标。

可以通过拉伸试验、冲击试验和硬度测试等方法来评估焊接接头的强度。

这些测试可以提供关键的力学性能数据，用于衡量焊接接头在拉伸、冲击和压缩等加载情况下的稳定性和可靠性。

2. 耐腐蚀性能测试超级马氏体不锈钢广泛应用于腐蚀环境中，因此其焊接接头的耐腐蚀性能评估非常重要。

常用的耐腐蚀性能测试方法包括浸泡试验、电化学测试和盐雾试验等。

这些测试可以评估焊接接头在不同腐蚀介质中的耐腐蚀性能，并制定相应的措施来提高其耐腐蚀性能。

3. 微观组织分析微观组织分析是评估焊接接头性能的一种重要方法。

不锈钢种类及焊接方法不锈钢是一种耐腐蚀性能优良的合金钢，广泛应用于机械制造、化学工程、建筑装饰和食品加工等领域。

根据成分和微量元素的不同，不锈钢可以分为几个不同的种类。

同时，由于不锈钢的焊接性能与材质成分有关，焊接方法也不尽相同。

下面将详细介绍不锈钢种类及其常用的焊接方法。

一、不锈钢种类1.铁素体不锈钢：含有高达11%的铬和低碳含量的铁素体不锈钢，具有优良的耐腐蚀性，常用于耐酸洗、耐酒精和食品加工等场合。

2.铁素体-奥氏体混合型不锈钢：在铁素体不锈钢中添加合适的镍和钼等元素，使其同时具备铁素体和奥氏体的特性，具有良好的综合性能。

3.奥氏体不锈钢：含有17%以上铬和8%左右镍的奥氏体不锈钢，具有良好的耐腐蚀性和机械性能，被广泛应用于化工、海洋工程等领域。

4.马氏体-奥氏体不锈钢：在奥氏体不锈钢中添加合适的钼和铌等元素，经过热处理可以得到马氏体-奥氏体的组织结构，具有较高的强度和耐腐蚀性能。

5.双相不锈钢：在奥氏体不锈钢中添加适量的铬、镍和钼等元素，通过特定的热处理工艺得到奥氏体和铁素体的混合组织结构，具有良好的耐腐蚀性能和机械性能。

二、焊接方法1.氩弧焊：氩弧焊是最常用的不锈钢焊接方法之一、在焊接过程中使用纯钨电极和氩气保护，防止氧气和氮气进入焊接区域，保证焊缝的质量。

2.熔化极氩弧焊：熔化极氩弧焊是一种高效的不锈钢焊接方法。

在焊接过程中使用铁素体不锈钢丝作为焊条，通过电弧的高温将其熔化，同时使用氩气保护焊缝。

3.水下手弧焊：水下手弧焊是一种适用于水下不锈钢焊接的方法。

焊工通过手动焊接电弧，保证焊接质量。

由于焊接环境特殊，焊接过程中需要使用耐腐蚀特殊电极和输送特殊焊接材料的设备。

4.焊锡、焊银焊接：对于较薄的不锈钢片，可以使用焊锡、焊银进行焊接。

通过熔化和铺涂在焊缝上，并使用熔点较低的焊锡和焊银作为焊料，实现焊接。

总之，不锈钢种类多样，每种不锈钢的焊接方法也不同。

在进行焊接时，应根据材质和焊接要求选择合适的焊接方法，确保焊接质量和结构性能的要求。

不锈钢的主要特性
1）耐腐蚀性
绝大多数不锈钢制品要求耐腐蚀性能好，像一、二类餐具、厨具、热水器、饮水机等，有些国外商人对产品还做耐腐蚀性能试验：用NACL水溶液加温到沸腾，一段时间后倒掉溶液，洗净烘干，称重量损失，来确定受腐蚀程度。

2）焊接性
产品用途的不同对焊接性能的要求也各不相同。

一类餐具对焊接性能一般不做要求，甚至包括部分锅类企业。

但是绝大多数产品都需要原料焊接性能好，像二类餐具、保温杯、钢管、热水器、饮水机等。

3）抛光性能
当今社会不锈钢制品在生产时一般都经过抛光这一工序，只有少数制品如热水器、饮水机内胆等不需要抛光。

因此这就要求原料的抛光性能很好。

4）耐热性能
耐热性能是指高温下不锈钢仍能保持其优良的物理机械性能。

5）耐腐蚀性
当钢中铬量原子数量不低于12.5%时，可使钢的电极电位发生突变，由负电位升到正的电极电位，阻止电化学腐蚀。

304不锈钢的焊接性简介304不锈钢是最常用的不锈钢之一，具有良好的耐腐蚀性和机械性能。

在工业领域中广泛应用，包括制造化学设备、食品加工设备、医疗器械等。

然而，对于不锈钢来说，焊接是一个重要的工艺，而其焊接性能直接影响到最终产品的质量和使用寿命。

因此，了解304不锈钢的焊接性能是至关重要的。

304不锈钢的组成304不锈钢是奥氏体不锈钢，主要由以下元素组成：•铬（Cr）：使不锈钢具有耐腐蚀性；•镍（Ni）：增加不锈钢的延展性和韧性；•锰（Mn）：提高不锈钢的抗倒伏性和抗应力腐蚀性；•碳（C）：增加不锈钢的硬度和强度，但会降低不锈钢的耐腐蚀性。

304不锈钢可以通过多种焊接方式进行连接，常见的包括手工电弧焊、MIG/MAG焊接、TIG焊接等。

手工电弧焊手工电弧焊是一种常见的焊接方式，使用直流或交流电弧熔化电极和工件，并通过熔融电极产生的热量来熔化基材，形成焊缝。

手工电弧焊适用于较小的焊接工作，对焊工的技术要求较高。

MIG/MAG焊接MIG/MAG焊接是一种半自动或自动化的焊接过程，使用惰性气体（MIG）或活性气体（MAG）来保护焊缝区域，防止其与空气中的氧发生反应。

该焊接方式适用于大量生产的焊接过程。

TIG焊接TIG焊接是一种常用的焊接方式，通过高温电弧和无缺陷的钨电极来熔化基材并实现焊接。

TIG焊接适用于对焊缝质量要求高的场景，如要求焊缝无气孔或夹杂物的情况。

304不锈钢的焊接性能受到多种因素影响，如焊接材料、焊接工艺、焊接环境等。

以下是焊接性能的几个关键指标：抗晶间腐蚀性焊接前后304不锈钢的抗晶间腐蚀性是评价焊接质量的重要指标之一。

焊接热影响区域（HAZ）易受热影响，可能导致晶间腐蚀。

降低焊接过程中的热输入可以减少晶间腐蚀的风险。

焊接接头强度焊接接头的强度是另一个重要的焊接性能指标。

焊接过程中的温度和冷却速率将对接头的强度产生影响。

适当的焊接工艺参数和合金配比可以提高接头的强度。

成形性焊接过程中的形变和残余应力可能会对接头造成变形。

焊接性能最好的材料
焊接是一种常见的金属加工工艺，广泛应用于航空航天、汽车制造、建筑结构
等领域。

在焊接过程中，选择合适的材料对焊接质量起着至关重要的作用。

本文将介绍几种焊接性能最好的材料，帮助您在实际应用中做出更合适的选择。

首先，不锈钢是一种焊接性能极佳的材料。

不锈钢具有良好的耐腐蚀性和机械
性能，适用于多种焊接工艺，如电弧焊、气体保护焊等。

不锈钢的焊接接头强度高，耐腐蚀性好，适用于高温、腐蚀性环境下的工作条件，因此被广泛应用于化工、食品加工等领域。

其次，铝合金也是一种焊接性能出色的材料。

铝合金具有较低的熔点和良好的
导热性，适用于多种焊接工艺，如氩弧焊、电阻焊等。

铝合金的焊接接头强度高，重量轻，耐腐蚀性好，广泛应用于航空航天、汽车制造等领域。

此外，镍合金也是一种焊接性能优异的材料。

镍合金具有良好的耐高温性和耐
腐蚀性，适用于多种焊接工艺，如电弧焊、等离子焊等。

镍合金的焊接接头强度高，耐腐蚀性好，适用于高温、腐蚀性环境下的工作条件，因此被广泛应用于航空航天、化工等领域。

总之，选择合适的焊接材料对焊接质量至关重要。

不锈钢、铝合金和镍合金都
是焊接性能最好的材料，具有良好的焊接接头强度和耐腐蚀性，适用于多种工业领域。

在实际应用中，需要根据具体的工作条件和要求选择合适的材料，以确保焊接质量和工件性能。

不锈钢的焊接性能及焊接材料选择不锈钢是指主加元素Cr高于12%，能使钢处于钝化状态、又具有不锈钢特性的钢。

不锈钢根据其显微组织分为铁素体型、马氏体型、奥氏体型、奥氏体+铁素体型和沉淀硬化型不锈钢。

奥氏体不锈钢通常在常温下的组织为纯奥氏体，也有一些为奥氏体+少量铁素体，这种少量铁素体有助于防止热裂纹。

一、奥氏体不锈钢的焊接特点：1、容易出现热裂纹。

防止措施(1)尽量使焊缝金属呈双相组织，铁素体的含量控制在3-5%以下。

因为铁素体能大量溶解有害的S、P杂质。

（2）尽量选用碱性药皮的优质焊条，以限制焊缝金属中S、P、C等的含量。

2、晶间腐蚀：根据贫铬理论，焊缝和热影响区在加热到450-850℃敏化温度区时在晶界上析出碳化铬，造成贫铬的晶界，不足以抵抗腐蚀的程度。

防止措施：（1）采用低碳或超低碳的焊材，如A002等；采用含钛、铌等稳定化元素的焊条，如A137、A132等。

（2）由焊丝或焊条向焊缝熔入一定量的铁素体形成元素，使焊缝金属成为奥氏体+铁素体的双相组织，(铁素体一般控制在4-12%)。

（3）减少焊接熔池过热，选用较小的焊接电流和较快的焊接速度，加快冷却速度。

（4）对耐晶间腐蚀性能要求很高的焊件进行焊后稳定化退火处理3、应力腐蚀开裂：应力腐蚀开裂是焊接接头在特定腐蚀环境下受拉伸应力作用时所产生的延迟开裂现象。

奥氏体不锈钢焊接接头的应力腐蚀开裂是焊接接头比较严重的失效形式，表现为无塑性变形的脆性破坏。

应力腐蚀开裂防止措施(1)合理制定成形加工和组装工艺，尽可能减小冷作变形度，避免强制组装，防止组装过程中造成各种伤痕(各种组装伤痕及电弧灼痕都会成为SCC的裂源，易造成腐蚀坑)。

(2)合理选择焊材：焊缝与母材应有良好的匹配，不产生任何不良组织，如晶粒粗化及硬脆马氏体等；(3)采取合适的焊接工艺：保证焊缝成形良好，不产生任何应力集中或点蚀的缺陷，如咬边等；采取合理的焊接顺序，降低焊接残余应力水平；(4)消除应力处理：焊后热处理，如焊后完全退火或退火；在难以实施热处理时采用焊后锤击或喷丸等。

不锈钢的焊接1、奥氏体不锈钢的焊接不锈钢是不锈钢和耐酸钢的总称，钢中所加合金元素在10%（质量分数）以上，属于高合金钢。

它包括奥氏体型、马氏体型、铁素体型、奥氏体－马氏体型和沉淀硬化型五类。

焊接奥氏体不锈钢（0Cr18Ni9、00Cr18Ni9、0Cr18Ni12Mo2、00Cr18Ni12Mo2、0Cr18Ni9Ti、1Cr18Ni9Ti、1Cr18Ni12Mo3Ti等）主要问题是热裂纹――焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区所产生的焊接热裂纹、脆化、晶间腐蚀――沿金属晶粒边界发生的腐蚀破坏现象。

和应力腐蚀开裂――金属材料（包括焊接接头）在一定温度下受腐蚀介质和拉应力的共同作用而产生的裂纹。

此外，因导热性差，线膨胀系数大，焊接变形也大。

1)热裂纹与结构钢相比，它的热裂纹倾向较大，在焊缝及热影响区均可能出现热裂纹。

最常见的是焊缝结晶裂纹－－在焊缝凝固过程的后期所形成的焊接裂纹，时在热影响区和多层焊层间还会出现液化裂纹。

含镍量越高，产生热烈倾向越大，而且越不容易控制。

防止措施：a.严格限制硫、磷等杂质的含量。

b.调整焊缝金属组织，以奥氏体为主的γ＋δ双相组织具有良好抗裂性。

c.调整焊缝金属合金成分，在单相稳定奥氏钢中适当增加锰、碳、氮的含量。

d.采用小线能量及小截面焊道2)接头脆化奥氏体钢焊接接头的低温脆化和高温脆化是值得注意的问题防止措施：a.严格控制焊缝中铁素体含量（体积分数）2～7%，因为475℃脆化和δ相脆化易出现在铁素体中。

b.多层焊时采用较小线能量，以减少熔池体积，提高冷却速度，缩短高温滞留时间。

3）晶间腐蚀有三种形式：焊缝的晶间腐蚀；热影响区的“敏化区腐蚀”--敏化区腐蚀――在焊接热循环作用下，奥氏体不锈钢焊接热影响区中，被加热到易引起晶间腐蚀的敏化温度（理论上为450-850℃）的部位，称为敏化区。

在敏化区发生的晶间腐蚀现象；刀蚀――发生在焊接接头近缝区一个狭带（小于1mm）上的晶间腐蚀。
