钢筋混凝土基础设计

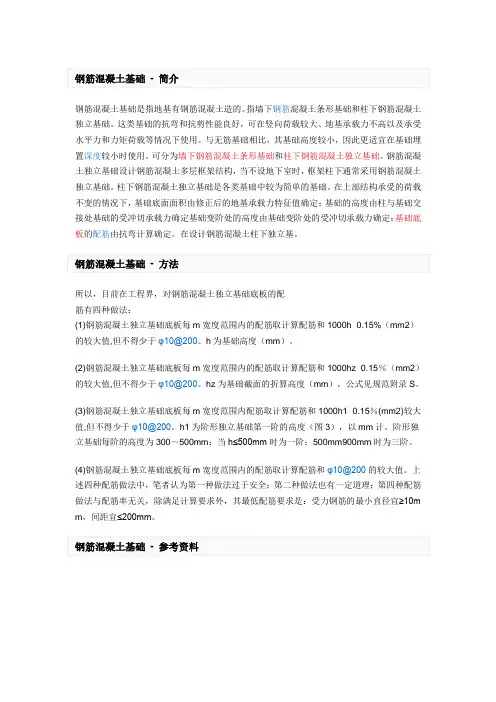

钢筋混凝土基础是指地基有钢筋混凝土造的。

指墙下钢筋混凝土条形基础和柱下钢筋混凝土独立基础。

这类基础的抗弯和抗剪性能良好，可在竖向荷载较大、地基承载力不高以及承受水平力和力矩荷载等情况下使用。

与无筋基础相比，其基础高度较小，因此更适宜在基础埋置深度较小时使用。

可分为墙下钢筋混凝土条形基础和柱下钢筋混凝土独立基础。

钢筋混凝土独立基础设计钢筋混凝土多层框架结构，当不设地下室时，框架柱下通常采用钢筋混凝土独立基础。

柱下钢筋混凝土独立基础是各类基础中较为简单的基础。

在上部结构承受的荷载不变的情况下，基础底面面积由修正后的地基承载力特征值确定；基础的高度由柱与基础交接处基础的受冲切承载力确定基础变阶处的高度由基础变阶处的受冲切承载力确定；基础底板的配筋由抗弯计算确定。

在设计钢筋混凝土柱下独立基。

所以，目前在工程界，对钢筋混凝土独立基础底板的配筋有四种做法：(1)钢筋混凝土独立基础底板每m宽度范围内的配筋取计算配筋和1000h×0.15%（mm2）的较大值,但不得少于φ10@200。

h为基础高度（mm）。

(2)钢筋混凝土独立基础底板每m宽度范围内的配筋取计算配筋和1000hz×0.15％（mm2）的较大值,但不得少于φ10@200。

hz为基础截面的折算高度（mm），公式见规范附录S。

(3)钢筋混凝土独立基础底板每m宽度范围内配筋取计算配筋和1000h1×0.15％(mm2)较大值,但不得少于φ10@200。

h1为阶形独立基础第一阶的高度（图3），以mm计。

阶形独立基础每阶的高度为300～500mm；当h≤500mm时为一阶；500mm900mm时为三阶。

(4)钢筋混凝土独立基础底板每m宽度范围内的配筋取计算配筋和φ10@200的较大值。

上述四种配筋做法中，笔者认为第一种做法过于安全；第二种做法也有一定道理；第四种配筋做法与配筋率无关，除满足计算要求外，其最低配筋要求是：受力钢筋的最小直径宜≥10m m，间距宜≤200mm。

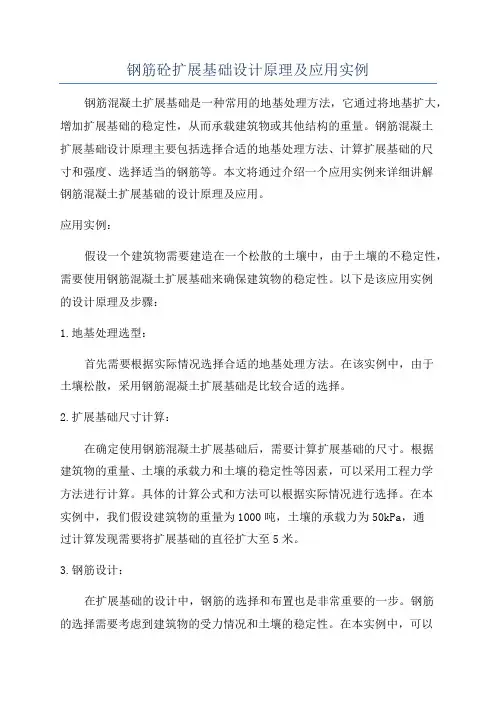

钢筋砼扩展基础设计原理及应用实例钢筋混凝土扩展基础是一种常用的地基处理方法，它通过将地基扩大，增加扩展基础的稳定性，从而承载建筑物或其他结构的重量。

钢筋混凝土扩展基础设计原理主要包括选择合适的地基处理方法、计算扩展基础的尺寸和强度、选择适当的钢筋等。

本文将通过介绍一个应用实例来详细讲解钢筋混凝土扩展基础的设计原理及应用。

应用实例：假设一个建筑物需要建造在一个松散的土壤中，由于土壤的不稳定性，需要使用钢筋混凝土扩展基础来确保建筑物的稳定性。

以下是该应用实例的设计原理及步骤：1.地基处理选型：首先需要根据实际情况选择合适的地基处理方法。

在该实例中，由于土壤松散，采用钢筋混凝土扩展基础是比较合适的选择。

2.扩展基础尺寸计算：在确定使用钢筋混凝土扩展基础后，需要计算扩展基础的尺寸。

根据建筑物的重量、土壤的承载力和土壤的稳定性等因素，可以采用工程力学方法进行计算。

具体的计算公式和方法可以根据实际情况进行选择。

在本实例中，我们假设建筑物的重量为1000吨，土壤的承载力为50kPa，通过计算发现需要将扩展基础的直径扩大至5米。

3.钢筋设计：在扩展基础的设计中，钢筋的选择和布置也是非常重要的一步。

钢筋的选择需要考虑到建筑物的受力情况和土壤的稳定性。

在本实例中，可以采用钢筋筋筋净距不小于25cm，一般钢筋直径为16mm。

根据扩展基础的直径和钢筋的布置要求，可以计算出所需的钢筋数量和长度。

4.混凝土浇筑：在扩展基础设计完成后，需要进行混凝土的浇筑。

混凝土的种类和配比需要根据实际情况确定。

一般来说，可以选择C30混凝土或根据地方标准进行选择。

5.钢筋混凝土扩展基础施工：在混凝土浇筑完成后，需要进行钢筋混凝土扩展基础的施工。

施工包括模板搭设、钢筋安装、混凝土浇筑和养护等步骤。

施工过程中需要严格按照设计要求进行操作，确保扩展基础的质量和稳定性。

综上所述，钢筋混凝土扩展基础的设计原理及应用是通过选择合适的地基处理方法、计算扩展基础尺寸和强度、选择适当的钢筋等，来确保建筑物或其他结构的稳定性。

钢筋混凝土独立基础工程施工一、钢筋混凝土独立基础构造要求钢筋混凝土独立基础可分为现浇柱下独立基础和预制柱杯形基础，这里主要介绍现浇柱下独立基础的构造要求。

现浇柱下独立基础有锥形和阶梯形两种，如图5-19所示，其构造应符合下列要求:图5-19 现浇柱下独立基础(1)锥形基础的边缘高度不宜小于200mm; 阶梯形基础的每阶高度宜为300～500m，基础顶面每边从柱子边缘放出不小于50mm，以便柱子立模。

(2)垫层的厚度不宜小于70mm，垫层混凝土强度等级应为C10。

(3)基础底板受力钢筋的最小直径不宜小于10mm; 间距不宜大于200mm，也不宜小于100mm。

当有垫层时，钢筋保护层的厚度不小于40mm; 无垫层时，不小于70mm。

(4)混凝土强度等级不应低于C20。

(5)当柱下钢筋混凝土独立基础的边长大于或等于2.5m时，底板受力钢筋的长度可取边长的0.9倍并宜交错布置，如图5-19(a)所示。

(6)现浇柱的基础，其插筋的数量、直径以及钢筋种类应与柱内纵向受力钢筋相同。

插筋的锚固长度应满足相关要求，插筋与柱的纵向受力钢筋的连接方法应符合现行《混凝土结构设计规范》的规定。

插筋的下端宜做成直钩，放在基础底板钢筋网上。

当符合下列条件之一时，可仅将四角的插筋伸至底板钢筋网上，其余插筋锚固在基础顶面下La 或La E(有抗震设防要求时)处，如图5-20(b)所示:①柱为轴心受压和偏心受压，基础高度大于和等于1200mm;②柱为大偏心受压，基础高度大于等于1400mm。

图5-20 柱插筋构造布置二、钢筋混凝土独立基础设计(一)设计思路1. 确定基础埋置深度d2. 确定地基承载特征值fafa =fak+ηbγ(b－3) +ηdγm(d－0.5) (5-1)3. 确定基础的底面面积持力层强度验算:式中: pk——相应于荷载效应标准组合时，基础底面处的平均压力值(kPa);pkmax——相应于荷载效应标准组合时，基础底面边缘的最大压力值(kPa);pkmin——相应于荷载效应标准组合时，基础底面边缘的最小压力值(kPa);Fk——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值(k N);Gk——基础自重和基础上的土重(k N);A——基础底面面积(m2);e——偏心距(m);fa——修正后的地基承载力特征值(kPa);l——矩形基础的长度(m)。

钢筋混凝土扩展基础设计计算书一、基础结构布置选择本办公大楼基础拟采用柱下独立基础。

根据工程场地《岩土工程勘察报告》，本工程场地在地基受力层范围内，上部存在一层厚度为3m 的粉质粘土良好土层，下部存在一层厚度为2.5m 孔隙比大、压缩性高、强度低的淤泥质粘土软土层。

对于一般中小型建筑物，宜采用钢筋混凝土基础。

对比柱下条形基础，它有刚度大、调整不均匀沉降能力强的优点，但照价较高。

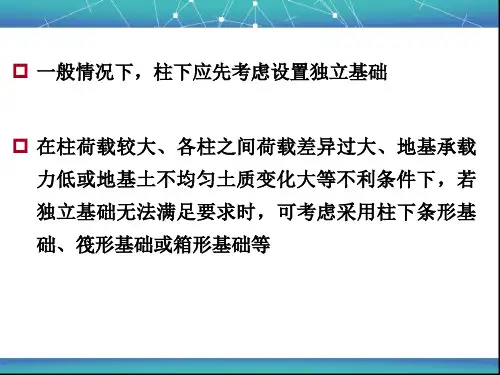

因此，在一般情况下，柱下应优先考虑设置扩展基础。

二、持力层的选择及基础埋深的确定根据之上工程场地《岩土工程勘察报告》的分析，本工程宜选择粉质粘土层为持力层，基础尽量浅埋，即采用“宽基浅埋”方案，以便加大基底至软弱土层的距离。

初选定基础埋深d 为1.5m 。

三、确定基础底面尺寸基础埋深d=1.5m ＞0.5m ，先进行地基承载力深度修正，查表2-5有6.1=d η ()9.185.15.06.1915.18=⨯+⨯=m γkN/m 3()5.0-+=d f f m d ak a γη=200+1.6×18.9×（1.5-0.5）=230.24kpa由于在基础埋深范围内没有地下水，0=w h29.75.12024.2303.1460=⨯-=-≥d f F A G a k γm 2 取d l 2=0.2=b m , 0.42==b l m软弱下卧层地基承载力验算 由1.354.20.821==s s E E ，25.10.25.2==b z ＞0.50 ，查表2-7得︒=1.23θ ，426.0tan =θ，54.2120.40.25.10.40.2203.1460=⨯⨯⨯⨯+=+=bl G F P k k k kpa 下卧层顶面处的附加应力：()()()θθσσtan 2tan 2z b z l P lb cd k z ++-= ()()()427.05.220.2427.05.220.45.19.1854.2120.40.2⨯⨯+⨯⨯+⨯-⨯⨯= 1.58=kpa下卧层顶面处的自重应力：3.7736.1915.18=⨯+⨯=cz σkpa下卧层承载力特征值3.1943.77==+=z d cz m σγkN/m 3 ()1.1885.043.196.180=-⨯⨯+=az f kpa验算：4.1353.771.58=+=+cz z σσkp a ＜1.188=az f kpa （可以）经验算，基础底面尺寸及埋深均满足要求。

柱下钢筋混凝土独立基础设计设计独立基础是建筑结构设计中重要的一部分。

它起着分担和传递柱子及上部结构荷载的作用，同时确保结构的安全和稳定。

本文将介绍独立基础设计的重要性和背景信息。

独立基础是一种常用的基础形式，特别适用于柱子形式不规则、上部结构荷载较大的建筑。

独立基础的设计需要考虑土壤的性质和承载能力，结构的荷载和变形要求，以及合适的钢筋混凝土设计原则。

在设计独立基础时，需要根据实际情况选择合适的基础形式，包括基础的形状、尺寸和深度。

还需要进行合理的荷载计算，考虑结构的重量、使用荷载和风荷载等因素。

此外，还需要进行土壤的承载力计算和沉降分析，确保独立基础的稳定和安全。

独立基础设计的目标是在满足结构的要求和性能的前提下，尽量节约材料和成本，提高工程的经济效益。

设计过程中还需要遵循国家相关的建设规范和标准，确保设计结果的合理性和可靠性。

本文将详细探讨柱下钢筋混凝土独立基础的设计原理、步骤和注意事项，以帮助设计人员更好地理解和应用独立基础设计。

填写参考文献]本文档旨在解释柱下钢筋混凝土独立基础设计的基本原则和目标，包括荷载计算、地基条件评估和设计要求等。

1.荷载计算确定荷载类型: 需要考虑到直接作用在基础上的荷载类型，如垂直荷载、水平荷载、风荷载、地震荷载等。

确定荷载类型: 需要考虑到直接作用在基础上的荷载类型，如垂直荷载、水平荷载、风荷载、地震荷载等。

荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。

荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。

荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。

荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。

2.地基条件评估2.地基条件评估地质勘探和调查: 进行地质勘探和调查，了解地基的物理性质、地下水位、土壤类型等重要信息。

柱下钢筋混凝土独立基础设计
一、柱下钢筋混凝土独立基础设计任务书
（一）设计题目
某教学楼为四层钢筋混凝土框架结构，使用柱下单一制基础，柱底荷载标准值例如表中1右图，先行设计该基础。

表1柱底荷载标准值
（二）设计资料⑴工程地质条件
该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18kn/m3，地基承载力特征值fak=230kn/m2，地下水位在-7.5m处，无侵蚀性，标准冻深为1.0m（根据地区而定）。

柱横截面尺寸为350mm×500mm,室外地坪标高同自然地面，室内外高差450mm
混凝土：采用c20（可以调整）（ft=1.1n/mm2）钢筋：采用hpb235（可以调整）（fy=210n/mm2）（三）设计内容
⑴确认基础卢丹县深度⑵确认地基承载力特征值⑶确认基础的底面尺寸⑷确认基础的高度⑸基础底板配筋排序⑹绘制施工图（平面图、详图）（四）设计建议
⑴计算书要求书写工整、数字准确、图文并茂。

⑵制图建议所有图线、图例尺寸和标示方法均应当合乎代莱制图标准，图纸上所有汉字和数字均应当书写端正、排序整齐、笔画准确，中文书写为仿宋字。

⑶设计时间一周。

一 柱下钢筋混凝土独立基础一、设计资料做100mmC15素混凝土垫层。

抗震设防烈度为6度，抗震等级为三级，基础设计为阶梯型基础，本设计为一5层现浇框架结构的基础，柱采用C30的混凝土，基础采用C30的混凝土 二、地基埋设情况和基础材料砂砾土为持力层，基础底面埋在素填土和砂砾土的交界处，所以基础的埋深为2.5米。

基础采用C30混凝土，c f =14.3 N/mm 2 ，f t =1.43N/mm 2 钢筋采用HPB335，y f =300 N/mm 2，钢筋的混凝土保护层厚度为40mm ；垫层采用C15混凝土，厚100mm 。

三、持力层特征值的修正及基底尺寸的确定1）按深度进行修正()()kpakpa kpa kpakpa d mdakaff64.50664.1563505.05.28.174.43505.0=+=-⨯⨯+=-+=γη)()(mf FdA Gak285.10~53.85.22064.50635404.1~1.14.1~1.1=⨯-⨯=-=γ取m l m b 5.3,3==2）计算基底压力k p a d blGkkF p14.3875.2205.333540=⨯+⨯=+=γ⎩⎨⎧=⨯±=±=k p ak p a W M p p kk k k 69.37659.397636414.3875.32minmax3）验算持力层承载力kpakpakpa fpfp ak ak97.60764.5062.12.159.39764.50614.387m ax=⨯=<==<=所以m l m b 5.3,3== ，满足设计要求。

四、基础结构的设计1）基础底板厚度的确定（按柱与基础交接处受冲切承载力计算）因为m b 3=，所以特征值不必进行宽度修正。

基底净反力kpappk s59.397m ax==21430,6.0,6.0,0.1m KN m m fb a tt t hp====β56.359.39714309.07.01)6.03()6.05.3(327.01)()(222=⨯⨯+---⨯⨯=+---=pf b a s thpt t b l b C β基础有效高度mm m C b b h tt 69069.0)56.36.06.0(21)(21220==++-⨯=++-=基础底板厚度mmh h 73040690400=+=+=设计采用基础底板厚度h 。

柱下钢筋混凝土独立基础的设计设计一个柱下钢筋混凝土独立基础时，需要考虑多个因素，包括地质条件、柱子的荷载要求、基础的尺寸和深度、基础的稳定性等。

接下来，我将详细阐述柱下钢筋混凝土独立基础的设计步骤和注意事项。

首先，我们需要进行地质勘测，确定地质情况并了解土壤的承载能力。

这是设计柱下钢筋混凝土独立基础的前提条件，因为地质条件将直接影响基础的稳定性。

在确定地质条件后，我们需要计算结构荷载。

结构荷载包括垂直荷载和水平荷载，其中垂直荷载主要由柱子的重量和上部结构的荷载所组成，水平荷载主要由风荷载或地震荷载等拖曳荷载产生。

根据计算得出的荷载值，我们可以确定基础的尺寸和深度。

在计算基础尺寸时，我们需要考虑基础的承载力，以确保基础能够满足结构的要求。

基础的尺寸通常由基础底面积和土壤的承载力共同确定。

基础的底面积根据柱子的形状和尺寸来确定，而土壤的承载力可以通过地质勘测获得。

一般情况下，柱下钢筋混凝土独立基础的尺寸较大，通常会采用方形或圆形的形状，这样有利于分散载荷，提高基础的承载能力。

同时，基础的深度也需要根据土壤的稳定性来确定。

在设计基础的结构时，我们还需要考虑基础的稳定性。

基础的稳定性包括两个方面，即静力稳定和动力稳定。

静力稳定主要涉及到基础的上表面积、下表面积和侧面积之间的平衡关系；动力稳定主要涉及到土壤的容重、摩擦角和基础的震动频率等因素，需要满足相关的稳定条件。

柱下钢筋混凝土独立基础的设计还需要考虑施工的方便性和经济性。

为了简化施工流程，我们通常会将基础设计为连续基础或单元基础。

连续基础适用于多个柱子的支撑，相邻基础之间可以通过一定的连续梁提高基础的承载能力；而单元基础适用于柱子之间距离较大的情况下。

在设计柱下钢筋混凝土独立基础时，还需要按照相关的设计规范和标准进行设计。

这些规范和标准包括国家混凝土结构设计规范、地基与基础设计规范等。

通过遵循这些规范和标准，可以保证基础的设计满足结构的要求，并且具有良好的稳定性和承载能力。

柱下钢筋混凝土条形基础设计设计理论：柱下钢筋混凝土条形基础的设计理论主要基于力学原理和土力学理论。

在设计过程中，需要根据实际情况确定基础底面面积和深度，确保基础能够承受柱子和其它上部荷载的压力而不发生沉降或破坏。

此外，还需要考虑土壤的承载能力和地震作用等因素，确保基础的安全可靠。

设计计算：柱下钢筋混凝土条形基础的设计计算包括基础底面面积的确定、基础深度的确定、钢筋配筋设计和基础承载能力的计算。

在确定基础底面面积时，需要考虑柱子和荷载的大小、荷载的分布情况以及土壤的承载力。

基础深度的确定则需要根据土壤的稳定性和基础的受力情况来确定。

钢筋配筋设计主要根据基础的受力情况和荷载大小来确定。

基础承载能力的计算则是通过土壤力学和基础受力原理来进行。

施工注意事项：柱下钢筋混凝土条形基础的施工需要注意以下几个方面。

首先，需要保证基础的几何尺寸、位置和平整度符合设计要求。

其次，施工前需要对施工现场进行清理，并做好基坑的支护和排水工作。

然后，需要严格按照施工工艺和程序进行施工，包括混凝土的配比、浇筑和养护等。

同时，对于钢筋的安装也需要注意梅花筋、箍筋的间距和固定，确保钢筋的质量和位置符合要求。

最后，在基础施工完成后，还需要进行基础的验收和检测，确保其符合设计要求和安全标准。

总结：柱下钢筋混凝土条形基础的设计和施工是建筑工程中非常重要的一环。

合理的设计和施工能够保证基础的稳定性和安全性，确保建筑物的正常使用和寿命。

在设计过程中需要充分考虑实际情况和工程要求，进行合理的计算和配筋设计。

在施工过程中需要按照规范和工艺进行施工，严格控制质量，并进行必要的验收和检测。

通过科学合理的设计和精细规范的施工，柱下钢筋混凝土条形基础能够发挥其应有的作用，确保建筑物的安全稳定。

钢筋混凝土基础结构设计技术规程一、前言钢筋混凝土基础结构是建筑工程中不可或缺的一部分，其设计技术规程能够保证基础结构在使用过程中具有稳定性和耐久性。

本技术规程旨在为设计人员提供有关钢筋混凝土基础结构的设计方法和规范要求，以确保基础结构的安全性和可靠性。

二、材料要求1.水泥：应符合国家标准《普通硅酸盐水泥》(GB 175-2007)或《耐火水泥》(GB 201-2007)。

2.骨料：应符合国家标准《建筑用碎石、碎石料》(GB/T 14684-2011)或《建筑用砂、石粉》(GB/T 14686-2011)。

3.钢筋：应符合国家标准《钢筋》(GB 1499.2-2007)。

4.混凝土：应符合国家标准《钢筋混凝土结构设计规范》(GB 50010-2010)。

5.其他：使用的所有材料均应符合国家相关标准。

三、设计要求1.基础结构设计应满足强度、稳定性、耐久性和可靠性等方面的要求。

2.设计应根据地质勘察、建筑物荷载和使用要求等因素确定基础结构的类型、型式和尺寸。

3.基础结构设计应符合国家相关标准和规范，如《建筑地基基础设计规范》(GB 50007-2011)和《钢筋混凝土结构设计规范》(GB 50010-2010)等。

4.基础结构的设计应考虑施工性和可维护性等方面的因素。

四、基础结构类型1.浅基础：适用于地基土层较浅，荷载小的建筑物，如单层住宅等。

常见的浅基础类型有筏式基础、板式基础和基础板等。

2.深基础：适用于地基土层较深，荷载大的建筑物，如高层建筑、大型桥梁等。

常见的深基础类型有桩基础、墙式基础和箱形基础等。

五、基础结构型式1.筏式基础：适用于地基土层较浅，荷载均匀的建筑物。

其特点是基础面积大、承载能力强、受力均匀。

筏式基础一般采用钢筋混凝土板，板厚度应根据荷载大小和土壤承载力确定，一般不应小于150mm。

2.板式基础：适用于地基土层较浅，荷载集中的建筑物。

其特点是基础面积小、承载能力强、受力集中。

板式基础一般采用钢筋混凝土板，板厚度应根据荷载大小和土壤承载力确定，一般不应小于100mm。

柱下钢筋混凝土单独基础设计柱下钢筋混凝土单独基础是建筑结构中常用的基础类型之一，它在支撑建筑物柱子的同时，承担着传递载荷的重要任务。

下面，我们就来看看柱下钢筋混凝土单独基础的设计要点和步骤。

首先，柱下钢筋混凝土单独基础的设计要考虑到以下几个方面：土壤承载力、柱子截面尺寸和形状、地下水位和周边环境等因素。

在确定这些参数后，才能进行具体的设计。

为了确保基础的稳定性，首先需要对土壤承载力进行合理评估。

根据所在地区的地质调查报告和相应的规范，可以确定土壤的承载力参数。

通常，采用标准负荷试验和静力观测等方法，结合地质勘探资料，得到准确的土壤承载力值。

其次，在设计过程中，需要根据柱子的荷载和截面尺寸来确定基础的尺寸。

通过结构力学的计算，可以确定基础的面积和深度。

对于承受大荷载的柱子，基础的尺寸和深度一般较大，以确保基础可以承受荷载并保持稳定。

然后，要考虑地下水位和周边环境对基础的影响。

如果地下水位较高，基础的设计需要采取相应的防水措施。

而周边环境的影响主要体现在土壤的侧向力和基础的稳定性方面，需要进行相应的处理和计算。

在具体的基础设计过程中，需要按照相关的规范和标准进行计算和验算。

设计师应熟悉并掌握有关规范，确保设计结果安全可靠。

根据基础的尺寸和形状，确定混凝土配筋方案，并进行结构设计和绘图。

最后，为了保证施工质量，还需要进行灌注混凝土强度的检验和基础沉降的观测。

在施工过程中，要严格按照设计要求进行施工，及时进行质量检查和验收。

柱下钢筋混凝土单独基础的设计涉及到土壤力学、结构力学等多个方面的知识，设计师需要综合运用这些知识和经验，以确保基础具有足够的承载力和稳定性。

只有在合理的设计和精心施工的基础上，才能保证建筑物的安全性和使用寿命。

因此，设计师在进行柱下钢筋混凝土单独基础设计时，需要全面考虑各种因素，并采取科学的设计方法，以指导工程实践。

柱下钢筋混凝土条形基础设计The document was finally revised on 2021一、基本资料图1为某框架结构柱网布置图。

已知B 轴线上边柱荷载设计值1F ，中柱荷载设计值2F ，初选基础埋深为d ，地基土承载力特征值a f ，设计参数的值见表1，试设计B 轴线上条形基础JL —2。

图 柱网平面布置图 表 设计参数二、设计要求1. 进行基础平面布置；2. 确定基础底宽、长度、肋梁高度、翼板厚度；3. 取结构计算简图；4. 结构计算，按倒梁法计算基础内力。

5、根据内力进行配筋。

三、 设计计算书1. 基础平面布置图根据题目条件及表中数据，绘制基础平面布置图，如图所示2. 图基础底面尺寸（1）确定荷载合力重心位置设合力作用点与边柱A 的距离为c x ，根据合力距定理，以A 为参照点，有：14007.2140014.4140021.6140028.8120036181400412002ik ic ikF x x m F⨯+⨯+⨯+⨯+⨯===⨯+⨯∑∑（2）确定基础梁的长度和外伸尺寸基础梁两端外伸长度为12a a 、 ，取边跨的倍。

取10.257.2 1.8a m =⨯=12()2(18 1.8)39.6c L x a m =+=⨯+= 239.6 1.87.25 1.8a m =--⨯=（3）按地基持力层的承载力确定基础梁的宽度b14004120021.83 1.8(20)39.6(150202)kFb m m L f d ⨯+⨯===≈-⨯-⨯∑（4）确定肋梁高度及翼板高度采用C30混凝土，21.43/t f N mm = 基底沿宽度b 方向的净反力28000112.2/1.839.6kn Fp kN m bL===⨯∑悬臂根部剪力设计值0.4 1.8()112.2(0.2)78.54/222n b V p kN m =-=⨯-=翼缘板有效高度0378.541078.560.70.71 1.43101h t V h mm f l β⨯≥==⨯⨯⨯⨯ 取0220h mm = （等厚翼板）。
