DYL系列带式压滤机

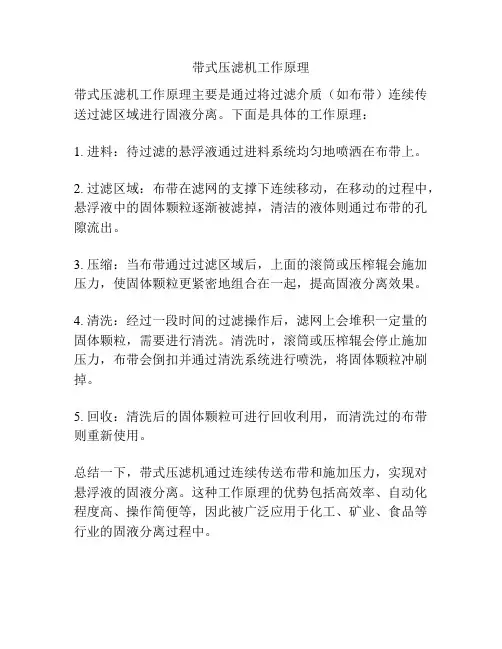

带式压滤机工作原理
带式压滤机工作原理主要是通过将过滤介质（如布带）连续传送过滤区域进行固液分离。

下面是具体的工作原理：
1. 进料：待过滤的悬浮液通过进料系统均匀地喷洒在布带上。

2. 过滤区域：布带在滤网的支撑下连续移动，在移动的过程中，悬浮液中的固体颗粒逐渐被滤掉，清洁的液体则通过布带的孔隙流出。

3. 压缩：当布带通过过滤区域后，上面的滚筒或压榨辊会施加压力，使固体颗粒更紧密地组合在一起，提高固液分离效果。

4. 清洗：经过一段时间的过滤操作后，滤网上会堆积一定量的固体颗粒，需要进行清洗。

清洗时，滚筒或压榨辊会停止施加压力，布带会倒扣并通过清洗系统进行喷洗，将固体颗粒冲刷掉。

5. 回收：清洗后的固体颗粒可进行回收利用，而清洗过的布带则重新使用。

总结一下，带式压滤机通过连续传送布带和施加压力，实现对悬浮液的固液分离。

这种工作原理的优势包括高效率、自动化程度高、操作简便等，因此被广泛应用于化工、矿业、食品等行业的固液分离过程中。

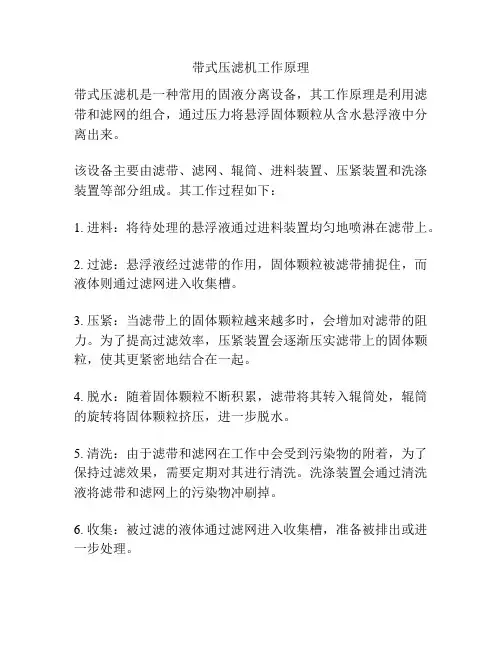

带式压滤机工作原理
带式压滤机是一种常用的固液分离设备，其工作原理是利用滤带和滤网的组合，通过压力将悬浮固体颗粒从含水悬浮液中分离出来。

该设备主要由滤带、滤网、辊筒、进料装置、压紧装置和洗涤装置等部分组成。

其工作过程如下：
1. 进料：将待处理的悬浮液通过进料装置均匀地喷淋在滤带上。

2. 过滤：悬浮液经过滤带的作用，固体颗粒被滤带捕捉住，而液体则通过滤网进入收集槽。

3. 压紧：当滤带上的固体颗粒越来越多时，会增加对滤带的阻力。

为了提高过滤效率，压紧装置会逐渐压实滤带上的固体颗粒，使其更紧密地结合在一起。

4. 脱水：随着固体颗粒不断积累，滤带将其转入辊筒处，辊筒的旋转将固体颗粒挤压，进一步脱水。

5. 清洗：由于滤带和滤网在工作中会受到污染物的附着，为了保持过滤效果，需要定期对其进行清洗。

洗涤装置会通过清洗液将滤带和滤网上的污染物冲刷掉。

6. 收集：被过滤的液体通过滤网进入收集槽，准备被排出或进一步处理。

通过以上步骤的循环操作，带式压滤机可以连续、高效地实现固液分离的过程。

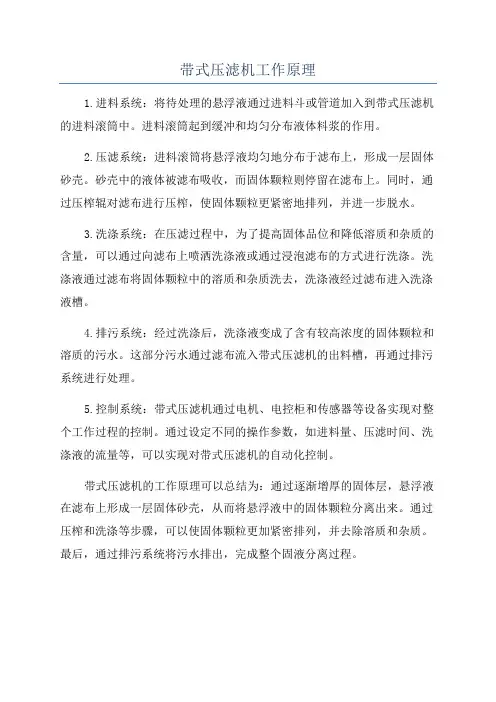

带式压滤机工作原理
1.进料系统：将待处理的悬浮液通过进料斗或管道加入到带式压滤机的进料滚筒中。

进料滚筒起到缓冲和均匀分布液体料浆的作用。

2.压滤系统：进料滚筒将悬浮液均匀地分布于滤布上，形成一层固体砂壳。

砂壳中的液体被滤布吸收，而固体颗粒则停留在滤布上。

同时，通过压榨辊对滤布进行压榨，使固体颗粒更紧密地排列，并进一步脱水。

3.洗涤系统：在压滤过程中，为了提高固体品位和降低溶质和杂质的含量，可以通过向滤布上喷洒洗涤液或通过浸泡滤布的方式进行洗涤。

洗涤液通过滤布将固体颗粒中的溶质和杂质洗去，洗涤液经过滤布进入洗涤液槽。

4.排污系统：经过洗涤后，洗涤液变成了含有较高浓度的固体颗粒和溶质的污水。

这部分污水通过滤布流入带式压滤机的出料槽，再通过排污系统进行处理。

5.控制系统：带式压滤机通过电机、电控柜和传感器等设备实现对整个工作过程的控制。

通过设定不同的操作参数，如进料量、压滤时间、洗涤液的流量等，可以实现对带式压滤机的自动化控制。

带式压滤机的工作原理可以总结为：通过逐渐增厚的固体层，悬浮液在滤布上形成一层固体砂壳，从而将悬浮液中的固体颗粒分离出来。

通过压榨和洗涤等步骤，可以使固体颗粒更加紧密排列，并去除溶质和杂质。

最后，通过排污系统将污水排出，完成整个固液分离过程。

带式压滤规格参数
带式压滤机规格参数包括以下方面：
1. 处理能力：不同型号的带式压滤机具有不同的处理能力，例如，DY1000型带式压滤机的处理能力为1\~3t/h，而DY5000型的处理能力为
10\~16t/h。

2. 过滤面积：不同型号的带式压滤机具有不同的过滤面积，例如，DY1000型的过滤面积为㎡，而DY5000型的过滤面积为㎡。

3. 带宽：不同型号的带式压滤机具有不同的带宽，例如，DY1000型的带宽为1000mm，而DY5000型的带宽为5000mm。

4. 带长度：不同型号的带式压滤机具有不同的带长度，例如，DY1000型的带长度为5\~10m，而DY5000型的带长度为25\~50m。

5. 功率：不同型号的带式压滤机具有不同的功率，例如，DYQ750PD型带式压滤机的功率为，而DYQ3000PD型的功率为22Kw。

6. 滤带宽度：不同型号的带式压滤机具有不同的滤带宽度，例如，
DYQ750PD型的滤带宽度为750mm，而DYQ3000PD型的滤带宽度为3000mm。

7. 处理量：不同型号的带式压滤机具有不同的处理量，例如，DYQ750PD 型的处理量为6\~11mm/hr，而DYQ3000PD型的处理量为
19\~33mm/hr。

8. 外型尺寸：不同型号的带式压滤机具有不同的外型尺寸，例如，DYQ750PD型的宽、高、长分别为1650mm、1950mm、5200mm。

9. 整机重量：不同型号的带式压滤机具有不同的整机重量，例如，DYQ750PD型的整机重量为3200kg。

如需了解更多信息，可以咨询厂家或相关业内人士。

带式压滤机使用步骤、保养内容与注意事项一、带式压滤机使用步骤1.准备工作：检查设备是否符合工作要求，检查滤料是否合适，检查整个设备是否有损坏或松动的部件。

2. 加料：开启加料阀门并将物料倒入漏斗。

3. 调整带式滤网：打开滚筒装置并对带式滤网进行调整，使其能够和滤料接触并进行高效过滤。

4. 开始运行：将设备开启并进行预热。

预热可使带式滤网更加平稳地运行。

5. 调整过滤速度：依据需要调整带式滤网的滤速。

一般来说，较高的滤速可在短时间内完成较多物料的过滤。

但是需要依据设备的实际情况进行调整。

6. 收集物料：过滤完成后，将收集到的物料进行分类或处理。

7. 清洁设备：将带式滤网和设备内部进行清洁，以防止下一次过滤时产生污染。

二、带式压滤机保养内容1. 定期检查设备的各个部件，如轮轴，齿轮，刹车和电机部件等。

2. 定期检查滤布，以便发觉早期的损坏并适时进行更换。

3. 定期清洁设备，以防止物料附着和硬化。

4. 定期更换滤芯，以便保证设备的正常运行。

5. 定期更换油脂，以保持设备切割部分的润滑。

6. 定期检查过滤设备与其它设备的连接情况，如连接管道及连接附件，避开连接漏气或堵塞。

三、带式压滤机注意事项1. 在带式压滤机使用过程中，应保持设备平稳运行，杜绝产生震动。

2. 避开过度打开转速，避开带式压滤机的滤料流失。

3. 保持设备的电气和机械安全，确保操作人员不会受到任何损害。

4. 带式压滤机在运行期间，要避开水和干杂质进入系统，避开造成故障。

5. 严禁在带式压滤机的掌控盘上任意调整任何部件。

6. 维护设备时，必需关闭设备电源，确保维护安全。

7. 检查设备前，必需先将设备内的气体压力放置，并逐一检查。

带式压滤机介绍及带式压滤机工作原理带式压滤机：功能齐全的带式浓缩脱水机,高效的带式压滤机厂家，建筑污泥脱水机,尾矿干排，尾矿泥浆脱水，洗砂污泥脱水机，泥浆脱水，高岭土脱水，印染污泥脱水、电镀污泥脱水、城市生活污泥脱水、造纸废水处理、皮革污泥、酒渣脱水、食品渣脱水、洗煤污泥脱水、石油化工污泥脱水、化学污泥脱水、污泥处理等带式压滤机一体化机工作原理：污泥经输送泵进入动（静）态混合器，与同时加入的浓度为0.05~0.1%阴(阳)离子絮凝剂溶液相混合并充分反应后，渣（泥）浆中的微小固体颗粒（或悬浮物）聚凝成体积较大的絮状团块，物料间的结合水及表面水被分离成自由水，当物料被输送铺展到加长的重力预脱水区（或带式压滤机上）的滤网上，在重力的作用下自由水透过滤网背面而渗出分离，形成不流动状态的污泥，达到压榨脱水区实施最大压力条件，然后随着网带的移动而夹持在上下两条网带之间，经过具有可调张紧力的过滤带及直径逐渐递减的转辊和对压辊，实施连续增加的缓慢的对辊挤压力、剪切力作用，通过楔形区、低压区、中压区、高压区和强力对辊挤夹区将渣（泥）浆中的水份经过逐级增压的方式不断挤压出来，最后形成含水率较低的滤饼排出，通过刮料板刮离，上下滤带分开，经过高压冲洗水及滚刷清除滤网表面孔隙中的微量颗粒，继续进入下一步脱水循环。

①污泥絮凝为了提高污泥的脱水性，改良滤饼的性质，增加物料中的水份渗透性，需对污泥进行物化处带式压滤机使用先进的新式双流程絮凝装置以达到最佳絮凝反应效果，该方法不但絮凝团块大，结合紧，还可节省大量药剂，运行费用低，经济效益十分明显。

②重力浓缩脱水区污泥经布料斗均匀送入滤网，随着滤带向前运行，游离态的水在自重作用下通过足够长的重力自由脱水区流入接水槽，重力脱水段也可以说是高度浓缩段，带式压滤机主要作用是脱去污泥中的大部分自由水及间隙水，使污泥的流动性减小，便于污泥在滤网上的较厚堆积，增强污泥对压榨的承受力。

③低压/中压脱水区重力脱水后污泥流动性几乎完全丧失，随着滤带的向前运行，污泥由楔形区被带入多孔辊上，上下滤带间距逐渐减少，物料开始受到轻微压力，滤液开始从滤带的两面溢出，并随着滤带运行，压力逐渐增大。

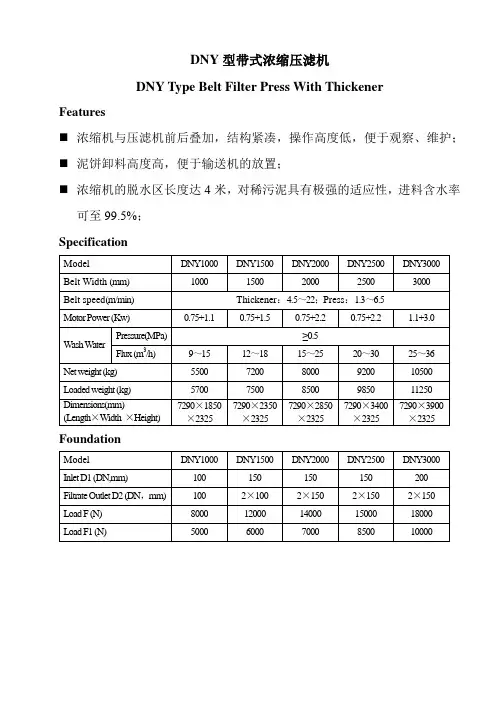

DNY Type Belt Filter Press With ThickenerFeatures⏹浓缩机与压滤机前后叠加，结构紧凑，操作高度低，便于观察、维护；⏹泥饼卸料高度高，便于输送机的放置；⏹浓缩机的脱水区长度达4米，对稀污泥具有极强的适应性，进料含水率可至99.5%；SpecificationFoundationDNYA Type Belt Filter Press With Thickener Features⏹结构更紧凑，占地更小，节省土建投资；⏹泥饼卸料高度高，便于输送机的放置；⏹适用于进料含水率达99.2%的稀污泥；SpecificationFoundationTDY型转筒浓缩带式压滤机TDY Type Belt Filter Press With Thickening Drum Features⏹通过转筒的旋转将常用的直线运动方式变成螺旋转动方式，从而使物料在较小的空间内完成等效的重力脱水过程；⏹转筒运行可靠，故障率远远小于带式浓缩机；⏹转筒滤带冲洗为间歇式，冲洗水消耗少；⏹转筒滤带无磨损，耗材需要少；⏹通过双转筒等改变配置，可实现与带式浓缩压滤机等同的处理量；⏹适用于进料含水率达99%的污泥；SpecificationFoundationTDYB型转筒浓缩带式压滤机TDYB Type Belt Filter Press With Thickening Drum Features⏹通过转筒的旋转将常用的直线运动方式变成螺旋转动方式，从而使物料在较小的空间内完成等效的重力脱水过程；⏹转筒运行可靠，故障率远远小于带式浓缩机；⏹转筒滤带冲洗为间歇式，冲洗水消耗少；⏹转筒滤带无磨损，耗材需要少；⏹全封闭结构，可设置排风口，实现臭气的集中处理；⏹进泥含水率为99%，适用于小规模的污泥处理场合；SpecificationDewatering performanceAuxiliary Equipment。

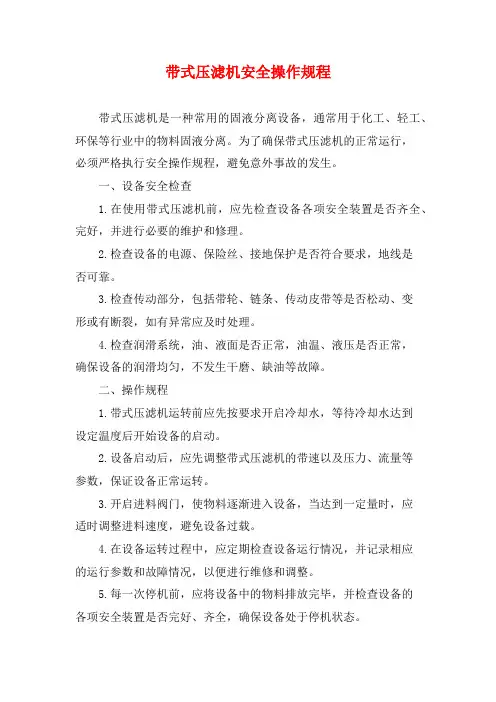

带式压滤机安全操作规程带式压滤机是一种常用的固液分离设备，通常用于化工、轻工、环保等行业中的物料固液分离。

为了确保带式压滤机的正常运行，必须严格执行安全操作规程，避免意外事故的发生。

一、设备安全检查1.在使用带式压滤机前，应先检查设备各项安全装置是否齐全、完好，并进行必要的维护和修理。

2.检查设备的电源、保险丝、接地保护是否符合要求，地线是否可靠。

3.检查传动部分，包括带轮、链条、传动皮带等是否松动、变形或有断裂，如有异常应及时处理。

4.检查润滑系统，油、液面是否正常，油温、液压是否正常，确保设备的润滑均匀，不发生干磨、缺油等故障。

二、操作规程1.带式压滤机运转前应先按要求开启冷却水，等待冷却水达到设定温度后开始设备的启动。

2.设备启动后，应先调整带式压滤机的带速以及压力、流量等参数，保证设备正常运转。

3.开启进料阀门，使物料逐渐进入设备，当达到一定量时，应适时调整进料速度，避免设备过载。

4.在设备运转过程中，应定期检查设备运行情况，并记录相应的运行参数和故障情况，以便进行维修和调整。

5.每一次停机前，应将设备中的物料排放完毕，并检查设备的各项安全装置是否完好、齐全，确保设备处于停机状态。

6.设备出现任何异常情况时，应立即停机并进行故障处理，切勿强行启动设备，以免导致意外事故的发生。

三、设备维护1. 在不使用时，应进行设备加油、清洁、涂漆等维护工作，检查设备的电气设备、机械部件的连接是否紧固，以确保设备的机械性能及电气性能正常。

2. 定期检测设备液压系统是否正常，液压油是否符合要求，是否存在泄漏和活塞不灵敏等现象，保障设备油路正常、工作可靠。

3. 定期检测设备的传动部分，检查带轮、链条、传动皮带等是否松动、变形或有断裂，如发现异常立即维修或更换。

4. 每年应对带式压滤机进行全面检查，检查电气控制系统、液压系统、密封及机械传动部分是否完好、齐全，确保设备正常运行。

综上所述，严格执行带式压滤机的安全操作规程对于保障设备的正常运行、避免事故的发生至关重要。

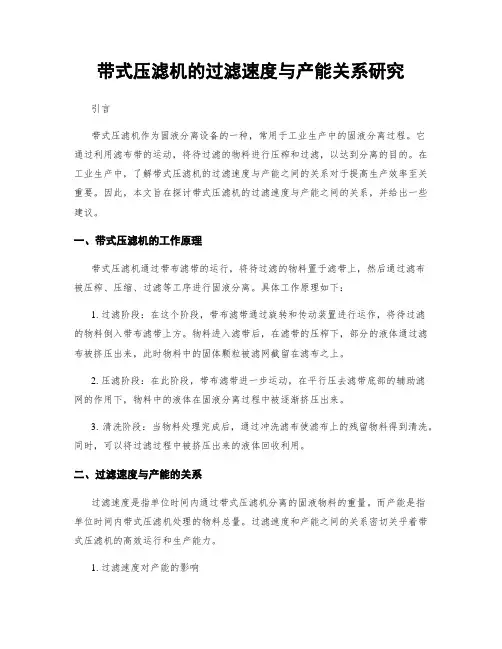

带式压滤机的过滤速度与产能关系研究引言带式压滤机作为固液分离设备的一种，常用于工业生产中的固液分离过程。

它通过利用滤布带的运动，将待过滤的物料进行压榨和过滤，以达到分离的目的。

在工业生产中，了解带式压滤机的过滤速度与产能之间的关系对于提高生产效率至关重要。

因此，本文旨在探讨带式压滤机的过滤速度与产能之间的关系，并给出一些建议。

一、带式压滤机的工作原理带式压滤机通过带布滤带的运行，将待过滤的物料置于滤带上，然后通过滤布被压榨、压缩、过滤等工序进行固液分离。

具体工作原理如下：1. 过滤阶段：在这个阶段，带布滤带通过旋转和传动装置进行运作，将待过滤的物料倒入带布滤带上方。

物料进入滤带后，在滤带的压榨下，部分的液体通过滤布被挤压出来，此时物料中的固体颗粒被滤网截留在滤布之上。

2. 压滤阶段：在此阶段，带布滤带进一步运动，在平行压去滤带底部的辅助滤网的作用下，物料中的液体在固液分离过程中被逐渐挤压出来。

3. 清洗阶段：当物料处理完成后，通过冲洗滤布使滤布上的残留物料得到清洗。

同时，可以将过滤过程中被挤压出来的液体回收利用。

二、过滤速度与产能的关系过滤速度是指单位时间内通过带式压滤机分离的固液物料的重量。

而产能是指单位时间内带式压滤机处理的物料总量。

过滤速度和产能之间的关系密切关乎着带式压滤机的高效运行和生产能力。

1. 过滤速度对产能的影响过滤速度的提高可以显著影响带式压滤机的产能。

当过滤速度增加时，单位时间内通过带式压滤机分离的固液物料的重量也随之增加。

这意味着带式压滤机能够处理更多的物料，从而提高了产能。

因此，提高过滤速度可以有效地增加带式压滤机的产量。

2. 产能对过滤速度的要求在实际应用中，为了保证带式压滤机的高效运行和稳定产能，有必要对过滤速度进行控制。

如果过滤速度过快，可能会导致物料在滤带上的过滤不充分，影响固液分离效果。

因此，在确定带式压滤机的产能时，需要考虑过滤速度与过滤效果之间的平衡，确保同时满足高效率和高质量的固液分离。

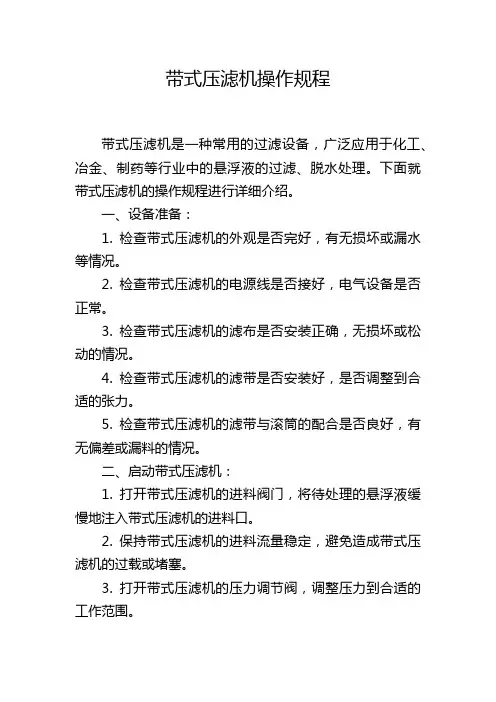

带式压滤机操作规程带式压滤机是一种常用的过滤设备，广泛应用于化工、冶金、制药等行业中的悬浮液的过滤、脱水处理。

下面就带式压滤机的操作规程进行详细介绍。

一、设备准备：1. 检查带式压滤机的外观是否完好，有无损坏或漏水等情况。

2. 检查带式压滤机的电源线是否接好，电气设备是否正常。

3. 检查带式压滤机的滤布是否安装正确，无损坏或松动的情况。

4. 检查带式压滤机的滤带是否安装好，是否调整到合适的张力。

5. 检查带式压滤机的滤带与滚筒的配合是否良好，有无偏差或漏料的情况。

二、启动带式压滤机：1. 打开带式压滤机的进料阀门，将待处理的悬浮液缓慢地注入带式压滤机的进料口。

2. 保持带式压滤机的进料流量稳定，避免造成带式压滤机的过载或堵塞。

3. 打开带式压滤机的压力调节阀，调整压力到合适的工作范围。

三、观察带式压滤机的运行情况：1. 观察滤布上是否有积压的物料，及时清理积压物料，以免影响带式压滤机的过滤效果和正常运行。

2. 观察滤液的流出情况，当滤液出口的流量减小或中断时，应及时处理，避免滤带或滤布的堵塞。

四、维护和保养：1. 定期清洗带式压滤机的滤布和滤带，保持其清洁，提高过滤效果。

2. 定期检查带式压滤机的电气设备和传动装置，保证其正常运行。

3. 定期检查带式压滤机的密封装置，如有泄露情况，应及时修复或更换。

4. 定期进行润滑保养，保证带式压滤机各部件的正常运转。

五、停机操作：1. 停止供料后，待滤布滤清后再停机。

2. 关闭进料阀门，停止悬浮液的供给。

3. 关闭压力调节阀，并将压力调整到最低状态。

4. 观察带式压滤机是否有异常情况，如有异常情况应及时报修或处理。

5. 关闭带式压滤机的电源开关。

带式压滤机是一项需要经验和技能的操作，操作人员应熟悉设备的结构和工作原理，严格按照操作规程进行操作，确保设备的安全运行和过滤效果。

同时，操作人员应随时注意设备的运行情况，及时处理设备故障和异常情况，保证生产过程的安全和稳定。

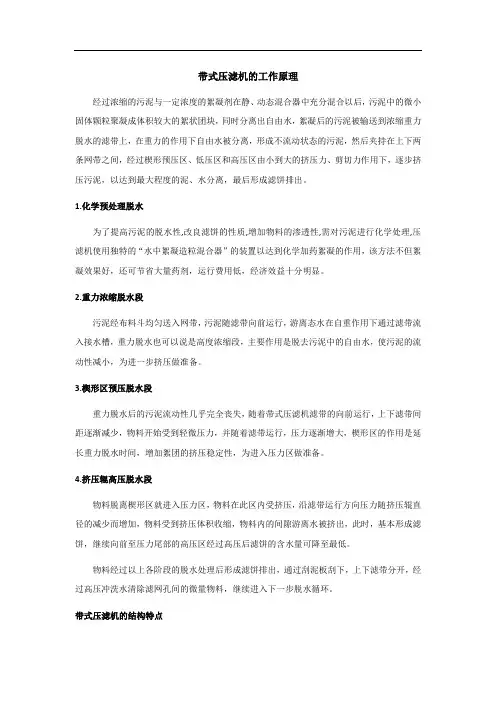

带式压滤机的工作原理经过浓缩的污泥与一定浓度的絮凝剂在静、动态混合器中充分混合以后，污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，絮凝后的污泥被输送到浓缩重力脱水的滤带上，在重力的作用下自由水被分离，形成不流动状态的污泥，然后夹持在上下两条网带之间，经过楔形预压区、低压区和高压区由小到大的挤压力、剪切力作用下，逐步挤压污泥，以达到最大程度的泥、水分离，最后形成滤饼排出。

1.化学预处理脱水为了提高污泥的脱水性,改良滤饼的性质,增加物料的渗透性,需对污泥进行化学处理,压滤机使用独特的“水中絮凝造粒混合器”的装置以达到化学加药絮凝的作用，该方法不但絮凝效果好，还可节省大量药剂，运行费用低，经济效益十分明显。

2.重力浓缩脱水段污泥经布料斗均匀送入网带，污泥随滤带向前运行，游离态水在自重作用下通过滤带流入接水槽，重力脱水也可以说是高度浓缩段，主要作用是脱去污泥中的自由水，使污泥的流动性减小，为进一步挤压做准备。

3.楔形区预压脱水段重力脱水后的污泥流动性几乎完全丧失，随着带式压滤机滤带的向前运行，上下滤带间距逐渐减少，物料开始受到轻微压力，并随着滤带运行，压力逐渐增大，楔形区的作用是延长重力脱水时间，增加絮团的挤压稳定性，为进入压力区做准备。

4.挤压辊高压脱水段物料脱离楔形区就进入压力区，物料在此区内受挤压，沿滤带运行方向压力随挤压辊直径的减少而增加，物料受到挤压体积收缩，物料内的间隙游离水被挤出，此时，基本形成滤饼，继续向前至压力尾部的高压区经过高压后滤饼的含水量可降至最低。

物料经过以上各阶段的脱水处理后形成滤饼排出，通过刮泥板刮下，上下滤带分开，经过高压冲洗水清除滤网孔间的微量物料，继续进入下一步脱水循环。

带式压滤机的结构特点带式压滤机的构造紧凑、式样新颖、操作管理方便，处理能力大、滤饼含水率低，效果好。

它与同类型设备相比，具有以下特点：1、第一个脱水辊采用“T”型泄水槽，使压榨后的大量水迅速排出，从而提高了脱水效果。

带式压滤机的产品参数
广州市美邦环保设备有限公司
1、带式污泥脱水机
结构先进，操作维护方便，全自动运行，适合较高浓度的工业污泥和生活污泥的脱水处理。

2、带式浓缩压滤脱水机
集浓缩压滤和对辊压榨于一体化的脱水结构设计，处理量大，适用范围广，特别适合低浓度工业污水污泥和生活污水污泥的脱水处理，是大中型污水站使用最为广泛的一种机型。

3、重型带式浓缩压榨脱水机
采用加长型浓缩机及加大挤压脱水辊的一体化结构设计，处理量特别大，适用大型矿山污泥脱水和特大型污水厂的使用。

4.污泥浓缩压滤脱水机
由于采用分体式结构，可根据污泥的含水浓度和用户的需求，浓缩机的长度可在较大范围内变动，从而达到用户的使用
5、紧凑型带压脱水机
结构紧凑，占地面积小，适合小型污水污泥站的选用。

6.全不锈钢一体化带式污泥脱水机
结构设计先进,采用304#全不锈钢材料制造，耐酸碱腐蚀性非常好，使用寿命可达15年以上。

能耗低，运行成本低。

效率高，处理量大，操作维护方便。

带式浓缩压滤机工作原理带式浓缩压滤机是一种常用的固液分离设备，广泛应用于矿山、冶金、化工、环保等行业中。

其工作原理主要是利用带式过滤机结构，通过过滤带将固体颗粒从液体中分离出来。

下面我们将详细介绍带式浓缩压滤机的工作原理。

一、设备结构带式浓缩压滤机的主要结构包括进料装置、滤带系统、洗涤系统、压滤系统、除渣系统、传动系统、支撑系统等部分。

其中滤带系统是整个设备的核心部分，由过滤带、辊筒、张紧装置等组成，用于进行过滤和固液分离过程。

进料装置用于将含固体颗粒的浆料输送至滤带上。

洗涤系统用于清洗滤饼，排出滤液中的杂质。

压滤系统用于施加压力，促使固体颗粒更多的混合和排除。

除渣系统用于清理滤布，保证设备的正常运行。

传动系统和支撑系统则用于确保整个设备的正常运行。

二、工作原理带式浓缩压滤机的工作过程可分为进料、过滤、洗涤、压滤和除渣等几个步骤。

1. 进料：含有固体颗粒的浆料通过进料装置进入带式浓缩压滤机，通过布料辊将浆料均匀地分布到滤带上。

2. 过滤：在滤带系统的作用下，固体颗粒被滤出，形成一个较厚的滤饼层，而滤液则通过滤带的微孔排出，并用于后续的处理或回收利用。

3. 洗涤：当滤饼层达到一定厚度时，洗涤系统工作，通过给滤饼层注入清水或其他洗涤液，将滤饼层中的残留固体颗粒和母液进行充分的分离，以达到更好的固液分离效果。

4. 压滤：在洗涤后，压滤系统开始工作，通过施加一定的压力，将滤饼中的母液进一步排除，使得固体颗粒更加紧密地结合在一起，提高固液分离的效率。

5. 除渣：在完成压滤后，除渣系统清理滤布，保证设备的正常运行。

去掉固体颗粒后的滤带重新回到进料区域，开始新一轮的过滤工作。

通过以上几个步骤，带式浓缩压滤机可以实现对固液混合物的高效分离，将固体颗粒与液体分开，并可根据需要对固体和液体进行进一步处理或回收利用。

三、优点与应用带式浓缩压滤机具有结构简单、操作方便、过滤效率高等优点。

适用于固液分离要求较高，粒度较小的固液混合物的处理，广泛应用于煤炭、矿山、冶金、化工、环保等领域。

DY1500带式压滤机技术说明一、主要技术参数·滤带宽度：B=1500mm·处理量：Q=12 m3/h·进泥含固率：≥3%·泥饼含水率：70-85%·滤网运行速度：0.5-5m/min电磁调速·电机功率：N=2.2kw·最大冲洗水量：20 m3/h·冲洗水压：≥0.5Mpa·气动部分输入流量：1.5m3/h，压力：0.7-1Mpa二、产品的基本功能和特殊功能带式压滤机是连续运转的固液分离设备，污泥经絮凝后重力脱水，预压脱水和高压脱水后，泥饼随滤布运行到卸料辊时落下，其各部分功能如下：压滤机进口设管道混合器和布泥器，将污泥与絮凝剂充分混合后并平缓均匀地布在上滤带水平段上进行重力脱水，为使污泥中的游离水迅速排出我们采取了以下四点措施：(1)上滤带和下滤带水平段下部装有一个开式支承滤带框架，它有助于破坏滤带孔隙内水的张力，使滤液通过每个滤孔有效地排出。

(2)翻泥犁：在上滤带水平段设置5组翻泥犁，前后交错安装。

可使污泥从一边到另一边连续翻动以增加污泥与滤带的接触机会，加速排出游离水。

(3)使污泥翻转：上滤带尽头污泥平缓地降落到另一个清洁而运行方向相反的下滤带上，使污泥上面与滤带接触增加了脱水效率。

(4)正确选用滤带与重力脱水区面积：滤带孔隙及编织方法通过污泥脱水试验后合理选用，保证了脱水效果。

重力脱水区是带式压滤机脱水能力的关键，重力脱水区面积越大脱水效率越高。

DY2000型带式压力机重力脱水区有效面积为9.7m2。

（1米5.1 m2）重力脱水区设有足够尺寸的滤液收集盘以便将滤液排出机外，材料为304不锈钢。

上滤带两侧设有污泥挡板防止污泥由两侧溢出。

2、预压脱水区带式压滤机的预压脱水区具有两种明显的功能⑴保证污泥在全带宽范围内均匀分布。

⑵使污泥在进剪切压榨脱水区前稳定，为高压脱水作好准备。

预压区的辊筒分布直径由大到小逐级变化，污泥进入上下滤带交汇处的楔形区，φ800mm带排水孔的大辊筒使污泥轻柔稳定地进入预压区脱水。

不同类型带式压滤机的优缺点比较带式压滤机是一种用于固液分离的设备，其通过将悬浮固体物质与液体分离，实现固态物质的过滤与脱水。

根据使用场景和工作原理的不同，带式压滤机又可分为多种类型。

在本文中，我们将比较不同类型带式压滤机的优缺点，以帮助读者选择合适的设备。

1. 带式压滤机的优点：1.1大处理能力：带式压滤机能够处理大量的固液混合物，适用于各种规模的生产现场。

其高效的过滤系统使得处理速度快，适用于大规模生产和高效工作环境。

1.2高度自动化：带式压滤机采用先进的自动控制技术，能够自动进行操作和监控。

该设备能够自动调节过滤压力、过滤速度和带式的行进速度，大大减少了操作人员的劳动强度，并提高了工作效率和产品质量的稳定性。

1.3过滤效果良好：带式压滤机通过悬浮液体的过滤，能够有效地分离出固态物质，并获得较高的脱水效果。

该设备还可以根据生产需求调整过滤精度，以获得不同的过滤效果。

2. 带式压滤机的缺点：2.1设备成本高：相对于其他类型的固液分离设备，带式压滤机的成本较高。

这主要是因为其采用了先进的自动化技术和高效的过滤系统，以及其较大的处理能力和稳定性所导致的。

2.2能耗较大：由于带式压滤机在工作过程中需要提供较高的压力，并要求带式的连续运行，因此其能耗量较大。

对于某些资源有限的工作环境，可能不太适合使用带式压滤机。

2.3设备维护复杂：带式压滤机的维护和保养相对较为复杂。

除了定期检查和更换损坏的零件外，还需要进行日常的清洁和调整。

而且，对于一些较老的设备，可能需要更频繁的维护和故障排除。

3. 带式压滤机的不同类型及其特点3.1重力带式压滤机：重力带式压滤机利用物料的重力进行过滤和分离。

其优点是结构简单，投资成本低；缺点是过滤效果相对较差，适用范围较窄。

3.2压力带式压滤机：压力带式压滤机使用外部压力，通过增加压力差来加速过滤过程。

其优点是过滤效果好，适应性广；缺点是设备成本较高，能耗量大。

3.3振动带式压滤机：振动带式压滤机通过振动筛分和脱水，使固体物料更好地与流体分离。

带式压滤机操作规程一、概述带式压滤机是一种常用的固液分离设备，广泛应用于化工、环保、矿山等领域。

本操作规程旨在规范带式压滤机的操作流程，确保设备的正常运行和操作人员的安全。

二、安全注意事项1. 操作人员应穿戴好工作服和安全防护装备，如手套、安全帽和防护眼镜。

2. 在操作过程中，禁止触摸带式压滤机的旋转部件，以免造成伤害。

3. 在清理和维护带式压滤机时，必须先切断电源，并确保设备完全停止运行后方可开始作业。

4. 操作人员应熟悉紧急停机按钮和应急救援措施，以应对突发情况。

三、操作流程1. 开机准备（1）确认带式压滤机的电源已连接并接地可靠。

（2）检查设备的各个部件是否完好无损，并进行必要的维护保养。

（3）将压滤机预热30分钟，待温度稳定后方可进行操作。

2. 运行操作（1）将待处理的物料均匀地放置在进料口，并确保进料口闭合紧密。

（2）打开主电源开关，启动压滤机的电机，并调节转速到适当的范围。

（3）观察带式压滤机的运行情况，确保带布没有松动、橡胶密封辊没有渗漏等异常情况。

（4）根据需要，可通过增减滤布张力和调整压力辊的位置来改变压滤机的工作效果。

3. 过滤操作（1）在物料进料后，带式压滤机会逐步将固体颗粒和液体分离，固体颗粒在带布上逐渐堆积形成滤饼。

（2）待滤饼达到一定厚度后，需要及时清理，防止影响过滤效果。

（3）清理滤饼时，先切断电源，停止带式压滤机的运转，然后使用专用工具将滤饼从带布上刮除，并清理滤布和过滤区域。

4. 关机操作（1）在操作完成后，先关闭带式压滤机的电机，待设备完全停止运行后，再切断电源。

（2）清理带布、滤布和过滤区域，确保设备的干净卫生。

（3）对设备进行必要的检查和维护，确保各部件的正常工作。

四、故障排除在带式压滤机的操作过程中，可能出现一些故障，比如带布松动、滤饼积厚等情况。

在遇到故障时，操作人员应立即切断电源，并根据厂家提供的操作手册进行故障排查和修复，严禁擅自进行维修和修改。

五、总结带式压滤机的操作规程是确保设备安全运行和操作人员人身安全的重要保障。

带式压滤机操作规程带式压滤机操作规程1、开机前检查：滤带上是否有杂物，滤带是否涨紧到工作压力，清洗系统工作是否正常，刮泥板的位置是否正确，油雾器工作是否正常。

2、开机步骤1）加入絮凝剂，启动药液搅拌系统。

2）启动空压机，打开进气阀，将进气压力调整到0.3Mpa。

3）启动清洗水泵，打开进水总阀，开始清洗滤带。

4）启动主传动电机，使滤带运转正常。

5）依次启动絮凝剂加药泵、污泥进料和絮凝搅拌电机。

6）将进气压力调整到0.6Mpa，让两条滤带的压力一致。

7）调整进泥量和滤带的速度，使处理量和脱水率达到最佳。

3、开机后检查滤带运转是否正常，纠偏机构工作是否正常，各转动不见是否正常，有无异响。

4、停机步骤1）关闭污泥进料泵，停止供污泥。

2）关闭加药泵、加药系统，停止加药。

3）停止絮凝搅拌电机。

4）待污泥全部排尽，滤带空转把滤池清洗干净。

5）打开絮凝罐排空阀放尽声誉污泥。

6）用清洗水洗净絮凝罐和机架上的污泥。

7）一次关闭主传动电机、清洗水泵、空压机。

8）将气路压力调整到零。

5、停机后保养关闭进料阀，待滤带运行一周清洗干净后再关主机。

切断气源，用高压水管冲洗水盘和其他粘料处（电气件和电机除外），冲净后停水。

6、定期保养定期给各轴承、链条、链轮、齿轮、齿条、滑道加润滑脂（十天左右），三个月进行一次检修。

及时给气动系统油雾器加润滑油，保证气动元件得到充分润滑，气缸杆外露部分及时涂润滑脂。

厢式压滤机操作规程厢式压滤机操作规程1、操作前的准备工作1.1机器经安装、调整、确认无误后方可投入使用。

1.2检查滤布状况，滤布不得折叠和破损。

1.3检查各关口接头有否接错，法兰螺栓有否均匀旋紧，垫片有否垫好。

2、操作过程2.1操作按下列程序进行。

压紧滤板→开泵进料→关闭进料泵→拉开滤板卸料→清洗检查滤布→准备进入下一循环。

2.2操作方法2.2.1合上电源开关，电源指示灯亮。

2.2.2按“启动”按钮，启动油泵。

2.2.3将所有滤板移至止推板端，并使其位于两横梁中央。

诚信务实精益创新DY型带式压滤机------用户使用说明书郑州碧水环保科技有限公司ZHENGZHOU BISHUI ENVIRONMENTAL TECHNOLOGY CO.,LTDCO.,LTD（2008版）为了您更好的操作及日常维护，确保设备的正常使用寿命，务必请您在使用该设备之前，详细阅读本用户使用说明书。

如有疑问，欢迎致电咨询！！设备名称：带式压滤机设备规格：DY型所属分类：环保机械设备声明：本手册所涉数据，仅供初设参考使用，设备如做变更、升级和改进，恕不另行通知，详情请致电咨询。

⏹设备概述DY型带式压滤机是一种依据化学絮凝接触过滤和机械挤压原理，将污泥脱水、压榨成饼，实现污泥减量化的高效脱水及固液分离设备，因其具有工艺流程简单、自动化程度高、运行连续、控制操作简便和工作过程可调节等优点，得到越来越广泛的应用。

⏹特点及用途1、设备特点※结构简单，安装、操作维护方便，外形美观；※连续操作、处理能力大、过滤效果好；※设备占地面积小，且运行平稳、安全可靠；※能耗低、节能效果明显，且震动小、噪声低；※自动化程度高、机械强度高、抗腐蚀能力强，易于实现密封操作；2、应用范围※适用于剩余活性污泥、消化污泥及混合污泥的脱水；※适用于造纸、皮革、畜产、水产、化学、食品等废水所产生的污泥脱水；※适用于高炉、转炉、烧结等冶金污泥脱水；※可用于淀粉、果汁加工等工业部门的浓缩脱水。

⏹设备结构及工作原理1、设备结构带式压滤机主要由机架、压榨辊、滤带、滤带张紧装置、滤带调整装置、滤带清洗装置、滤带传动装置、滤液导流装置、卸料装置、气控系统、电控系统等组成。

各主要部件的结构和工作状态简要介绍如下：【机架】用于支撑、固定压榨辊及其他各部件；【压榨辊】由从大到小排列的辊筒组成。

污泥由上、下滤带夹持，依次经过压榨辊系，在张力作用下，形成由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断提升，水分逐渐被脱除。

【进料装置】由料槽、布水口等组成，用于缓冲进料管的料液流速，充分布料到滤带上。
