《网络综合布线》课程标准教案一、概述（一）课程性质网络综合布线课程是一门综合性的课程，需要开设较多的先行理论课程。
本课程的先行课程为：《计算机硬件组装与维护》、《电工电子基础知识》、《计算机网络原理》、《计算机操作系统的预备知识》等。
（二）课程基本理念《网络综合布线》课程是计算机网络专业必修的一门专业课程。
本课程的主要任务是以综合布线系统的国际标准和国家标准为依据，从综合布线工程技术的基本概念出发，阐述综合布线工程的设计技术、施工技术、施工工程管理技术、网络测试技术、工程验收和管理维护等内容，围绕工程实践中的具体案例进行分析，突出学生网络布线工程设计和工程施工等实践能力的培养。
学习本课程之前应当具有电工电子基础知识、计算机网络原理和计算机操作系统的预备知识。
（三）课程设计思路按照“以能力为本位，以职业实践为主线，以项目课程为主体的模块化专业课程体系”的总体设计要求，该门课程以形成网络方案设计、网络工程的施工及验收为基本目标，彻底打破学科课程的设计思路，紧紧围绕网络工程的工程进度要求来选择和组织课程内容，突出工程项目的设计、施工、验收的全部过程，让学习者在网络工程整体方案设计活动的基础上掌握必备知识，增强课程内容与职业岗位能力要求的相关性，提高学生的就业能力。
学习项目选取的基本依据是该门课程涉及综合布线的基础知识，综合布线的设计方案，网络工程的招投标、施工及网络整体方案的设计等内容，但在具体工程设计过程中，还根据网络工程的不同时期不同阶段为载体，使工作任务具体化，产生了具体的学习项目。
其编排依据的是工程基础上特有的工作任务逻辑关系，而不是知识关系。
依据工作网络工程的实际要求的需要，按照“学历证书与职业资格证书嵌入式”的设计要求，要求每个学生参加全国高新技术考试或国内外知名IT企业的网络管理员认证考试。
本课程共82学时，4学分。
其中理论教学40课时，实训教学42课时。
学习程序用语主要使用“了解”、“理解”、“能或会”等用语来表达。
网络综合布线设计教案一、教学目标1. 了解网络综合布线的概念、作用和应用场景。
2. 掌握网络综合布线的基本组成部分及其功能。
3. 学会网络综合布线的系统设计方法和步骤。
4. 能够根据实际需求设计简单的网络综合布线方案。
二、教学内容1. 网络综合布线的概念与作用1.1 网络综合布线的定义1.2 网络综合布线的作用1.3 网络综合布线的应用场景2. 网络综合布线的组成2.1 传输介质2.2 连接设备2.3 传输协议2.4 网络架构3. 网络综合布线的系统设计3.1 设计原则3.2 设计步骤3.3 设计注意事项4. 网络综合布线方案设计实例4.1 实例介绍4.2 设计思路4.3 设计过程5. 网络综合布线的施工与维护5.1 施工流程5.2 施工注意事项5.3 维护与管理三、教学方法1. 讲授法：讲解网络综合布线的概念、原理、设计和施工方法。
2. 案例分析法：分析实际案例，让学生了解网络综合布线的应用和实施过程。
3. 实践操作法：引导学生参与实际操作，提高网络综合布线的实际动手能力。
四、教学准备1. 教材：网络综合布线设计相关教材。
2. 课件：制作精美的课件，辅助讲解。
3. 案例：收集典型的网络综合布线案例，用于分析。
4. 实验设备：网络综合布线实验箱、工具等。
五、教学评价1. 课堂参与度：考察学生参与课堂讨论、提问等方面的表现。
2. 作业完成情况：检查学生课后作业的完成质量和进度。
3. 实验报告：评估学生在实验过程中的操作技能和解决问题的能力。
4. 期末考试：测试学生对网络综合布线设计的掌握程度。
六、教学内容6. 网络综合布线的标准与规范6.1 国际标准与规范6.2 国内标准与规范6.3 标准与规范的应用7. 网络综合布线的传输技术7.1 有线传输技术7.2 无线传输技术7.3 传输技术的比较与选择8. 网络综合布线的系统性能评估8.1 性能评估指标8.2 性能评估方法8.3 性能优化策略9. 网络综合布线的故障诊断与排除9.1 常见故障类型9.2 故障诊断方法9.3 故障排除步骤与技巧10. 网络综合布线的未来发展10.1 发展趋势10.2 新技术与应用10.3 产业发展前景七、教学方法1. 讲授法：讲解网络综合布线的标准、传输技术和性能评估方法。
网络综合布线教案一、教学目标1. 了解网络综合布线的概念、作用和应用场景。
2. 掌握网络综合布线的基本组成部分及其功能。
3. 学会网络综合布线的施工方法和技巧。
4. 能够分析和解决网络综合布线过程中遇到的问题。
二、教学内容1. 网络综合布线的定义和发展历程2. 网络综合布线的组成和功能3. 网络综合布线的施工工具和材料4. 双绞线、同轴电缆和光纤的分类、特点和应用5. 网络综合布线的施工方法和技术要求三、教学重点与难点1. 网络综合布线的概念和作用2. 网络综合布线的组成部分及其功能3. 网络综合布线的施工方法和技巧4. 网络综合布线过程中常见问题的解决四、教学方法1. 讲授：讲解网络综合布线的概念、作用、组成部分、施工方法和技巧等基本知识。
2. 演示：展示网络综合布线的施工过程和实际应用案例。
3. 实践：让学生动手操作，进行网络综合布线实验，提高实际操作能力。
4. 讨论：分组讨论网络综合布线过程中遇到的问题和解决方法。
五、教学准备1. 教材或教学资源：《网络综合布线教程》等。
2. 教室或实验室：提供网络综合布线的实验设备和工具。
3. 辅助工具：计算机、投影仪、白板等。
六、教学进程1. 课时安排：共40课时，每课时45分钟。
2. 教学进程安排：第1-8课时：讲解网络综合布线的概念、作用和应用场景（一）第9-16课时：讲解网络综合布线的组成和功能（二）第17-24课时：讲解网络综合布线的施工工具和材料（三）第25-32课时：讲解双绞线、同轴电缆和光纤的分类、特点和应用（四）第33-40课时：讲解网络综合布线的施工方法和技术要求，并进行实践操作（五）七、教学评价1. 平时成绩：考察学生的出勤、课堂表现、作业完成情况，占总成绩的30%。
2. 实验报告：评估学生在实践操作中的表现，占总成绩的30%。
3. 期末考试：考察学生对网络综合布线知识的掌握，占总成绩的40%。
八、教学拓展1. 组织学生参观网络综合布线工程现场，了解实际施工流程。

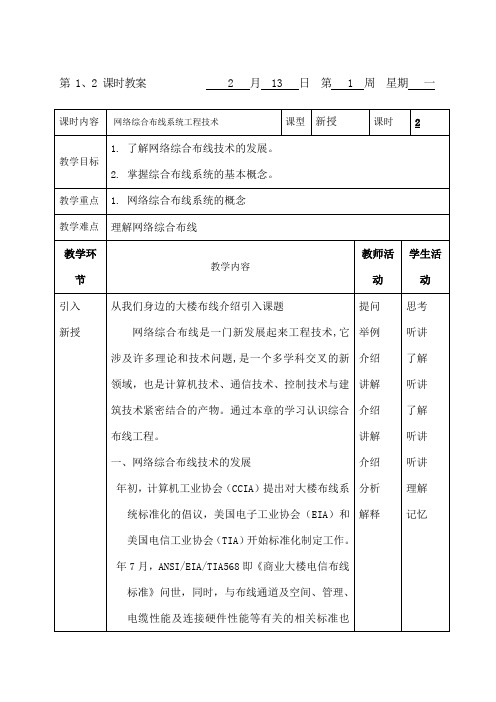

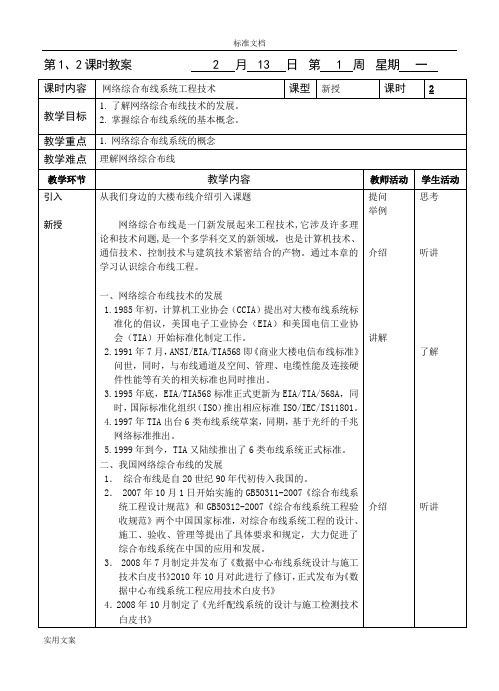

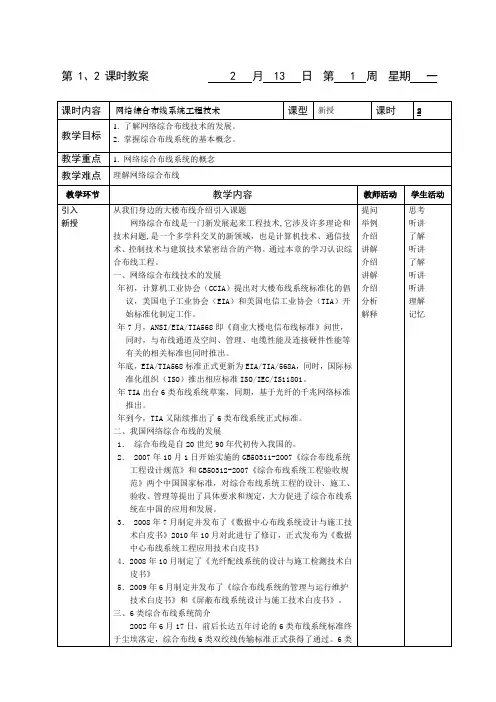

第1、2课时教案 2 月 13 日第 1 周星期一第3、4课时教案 2 月 15 日第一周星期三课时内容综合布线子系统课型新授课时 2教学目标 1. 认识综合布线系统工程的7个子系统教学重点 1.子系统的介绍教学难点子系统的位置课前准备备课，准备素材教学环节教学内容教师活动学生活动回顾新授综合布线系统的概念一、综合布线子系统工作区子系统、配线子系统、干线子系统、建筑群子系统、设备间子系统、进线间子系统、管理子系统。
二、工作区子系统1.概念工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。
2.设计要点（1）从RJ45插座到计算机等终端设备间的连线宜用双绞线，且不要超过5m。
（2）RJ45插座宜首先考虑安装在墙壁上或不易被触碰到的地方。
（3）RJ45信息插座与电源插座等应尽量保持20cm以上的距离。
（4）对于墙面型信息插座和电源插座，其底边距离地面一般应提问介绍讲解分析思考、回答听讲理解听讲第5、6课时教案 2 月 20 日第二周星期一第7、8课时教案 2 月 22 日第二周星期三3）配线子系统各缆线长度应符合图2-1的划分并应符合下列要求：说明：1.配线子系统信道的最大长度不应大于100m。
2.工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m，当大于10m时，水平缆线长度(90m)应适当减少。
3.楼层配线设备(FD)跳线、设备缆线及工作区设备缆线各自的长度不应大于5m。
小结综合布线系统各标准教后札记第9、10课时教案 2 月 27日第三周星期一第11、12课时教案 3 月 1 日第三周星期三第13、14课时教案 3 月 6 日第四周星期一第15、16课时教案 3 月 8 日第四周星期三第17、18课时教案 3 月 13 日第五周星期一第19、20课时教案 3 月 27日第七周星期一第21、22课时教案 3 月 29 日第七周星期三第23、24课时教案 4 月 10 日第九周星期一第25、26课时教案 4 月 12 日第九周星期三（２）信道总长度不应大于2000m 。
《综合布线系统的设计》教案一、教学内容《网络综合布线技术》“项目三综合布线系统的设计”中的“任务2 综合布线结构图的设计”二、教学目标1.知识目标（1）认识综合布线所需的设备，介质材料的名称，规格型号和技术参数。
（2）了解《综合布线系统工程设计规范》（GB50311-2007），依据规范定进行设计。
（3）学习网络布线设计的相关技术知识。
2. 能力目标（1）掌握综合布线的设计步骤：了解用户需求分析，查阅图纸资料，依据规范设计，提交设计成果。
（2）学会制作符合规范的：“信息点数统计表”、“材料预算表”、“综合布线系统图”、“机柜大样图”，“配线架端口对照表”，“规划工期和施工进度表”等，并将上述成果编制成设计文本。
3. 情感、态度、价值观目标（1）通过综合布线系统设计过程中的的规范性、系统性、严谨性、技术性要求，培养学生认真、严谨的精神和一丝不苟的做事风格。
（2）学会把控设计工程的性价比。
三、教学的重、难点教学重点：根据用户需求设计出符合国标规范，布局科学经济适用的设计成果——《设计文档》重点的依据：设计是创造性的成果，需要学生把学到的知识运用到解决实际问题的过程中。
教学难点：综合布线系统工程设计的系统性和科学性。
难点的依据：综合布线的设计是一个系统性的工程，是对下一项目综合布线施工的规划。
四、选用教学方法根据综合布线系统设计系统性，我主要采用任务驱动教学法，辅之以讲授法和自主探究法。
以教师事先设定的有针对性的实例来完成每一个设计任务。
让学生通过分析和解决任务实例中的问题，鼓励学生找出解决用户用户需求方案，再根据已学知识，课本中的知识，以及去查阅相关资料获取新知识，独立完成单个设计文本。
五、教学过程在“综合布线设计”这个项目中，共安排了：了解智能建筑对综合布线的要求、制作结构图、新产品选型、材料预算表制作和机柜安装大样图制作5个任务，我统一用一个工程实例来完成各个内容的教学。
每一个教学任务用2个学时。
网络综合布线教案课程名称：网络综合布线实训授课人：
