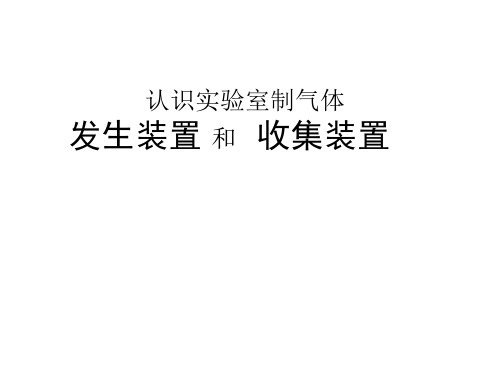

气体发生和收集装置的选择ppt课件

制取气体发生装置和收集装置的选择对制取气体的发生装置、收集装置的选择是中考的重要考点之一，在九年级化学上册中我们学习了氧气、二氧化碳、氢气的实验室制取方法，我们将这类知识加以总结对比，学习和掌握会更加容易和轻松。

如图：A、B为发生装置，C、D、E为收集装置。

发生装置的选择应考虑反应物的状态和条件；收集装置应根据气体的密度和溶解性来选择。

A:适用于反应物为固体，在加热或高温下的反应。

B:适用于固体与液体、液体与液体在常温下的反应。

C:向上排空气法：适用于收集密度比空气大，且不与空气中成分反应的气体。

D:向下排空气法：适用于收集密度比空气小，且不与空气中成分反应的气体。

E:排水法：适用于不溶于水(不易溶于水)，且不与水反应的气体。

例：1、实验室用H2O2和MnO2制取O2，发生装置为________，可用_____、______装置收集。

2、加热无水醋酸钠固体和碱石灰固体制甲烷，甲烷密度比空气小，且极难溶于水。

可选择发生装置为________，可选择的收集装置为_______、________收集装置除了常见的C、D、E几种外，还有稍微复杂一点的收集装置，但原理是相同的，功能更加齐全。

如图F、GF是一个多功能装置，如果从a端进气体，空气就会从b(上口)排出，属于向上排空气法。

适合于收集密度比空气大的气体,相当于装置C的功能。

如果从b端进气体，空气就会从a(下口)排出，属于向下排空气法。

适合于收集密度比空气小的气体,相当于装置D的功能。

F中装满水后就变成G了，气体进入后排出水，属于排水法收集气体，相当于E装置的功能，因为气体的密度都比水小，水只能从a(下口)排出，所以气体只能从b进入。

例：3、用F装置收集氧气时，应从______端通入。

解析：氧气的密度比空气略大，应用向上排空气法收集，空气从上口b排出，所以氧气应从a端进入。

4、用G装置收集氧气时，应从______端通入。

解析：G为排水法收集气体的装置，水只能从下口a排出，所以应从b端通入氧气。

一、发生装置的选择： 实验室制取气体的装置由两部分组成：发生装置和收集装置 发生装置由反应物的状态和反应条件决定（是否需要加热）1、固体加热制备气体反应物和反应条件的特征：反应物都是固体，反应需要加热。

装置气密性的检查方法：把导气管浸在水中，用手紧握试管，如果有气泡 冒出则气密性好好。

（原理：气体的热胀冷缩）实验中的应用高锰酸钾取氧气：2KMnO 4 △K 2MnO 4 + MnO 2 + O 2↑氯酸钾制取氧气 ： 2KClO 3 MnO2 2KCl + 3O 2 ↑（还有一用途：木炭还原氧化铜：C+想 2CuO 高温 2Cu + CO 2↑）加热时的注意事项：1、铁夹应夹在试管的中上部，大约是距试管口 三分之一 处。

2、药品要斜铺在在试管底部，便于均匀受热。

3、试管口要 略向下倾斜，防止冷凝水回流 到热的试管底部炸裂试管。

4、试管内导管应稍露出胶塞即可。

如果太长，不利于气体排出。

5、停止反应时，为了安全应先将导管移出水槽 ，再熄灭酒精灯，防止水 槽中的水被倒吸入热的试管中，使试管炸裂。

2、固液不加热型反应物和反应条件的特征：反应物中有固体和液体，反应不需要加热。

装置气密性的检查方法：在导管出口处套上橡皮塞，用弹簧夹夹紧橡 皮塞，从漏斗中加水。

如果液面不下降 ，则表明装置气密性良好。

实验中的应用双氧水制取氧气：2H 2O 2 MnO2 2H 2O+ O 2↑制取二氧化碳：CaCO 3+2HCl==CaCl 2+H 2O+CO 2↑检验：二氧化碳通入澄清石灰水：CO 2 +C a (O H )2 ==CaCO 3↓+ H 20现象：澄清石灰水变浑浊。

1、长颈漏斗作用：便于随时添加药品。

2、如果使用长颈漏斗，注意长颈漏斗的下端管口应插入液面以下，形成 液封，防止生成的气体从长颈漏斗逸出。

使用分液漏斗时无需考虑这个问题。

3、固体药品通过锥形瓶口加入，液体药品通过分液漏斗加入。

4、优点：不需要加热气体收集装置收集装置由气体的性质决定适用情况：收集的气体不溶或难溶于水，且不与水反应。

一、发生装置的选择： 实验室制取气体的装置由两部分组成：发生装置和收集装置 发生装置由反应物的状态和反应条件决定（是否需要加热） 1、固体加热制备气体反应物和反应条件的特征：反应物都是固体，反应需要加热。

装置气密性的检查方法：把导气管浸在水中，用手紧握试管，如果有气泡 冒出则气密性好好。

（原理：气体的热胀冷缩）实验中的应用高锰酸钾取氧气：2KMnO 4 △K 2MnO 4 + MnO 2 + O 2↑氯酸钾制取氧气 ： 2KClO 3 MnO2 2KCl + 3O 2 ↑（还有一用途：木炭还原氧化铜：C+想 2CuO 高温 2Cu + CO 2↑）加热时的注意事项：1、铁夹应夹在试管的中上部，大约是距试管口 三分之一 处。

2、药品要斜铺在在试管底部，便于均匀受热。

3、试管口要 略向下倾斜，防止冷凝水回流 到热的试管底部炸裂试管。

4、试管内导管应稍露出胶塞即可。

如果太长，不利于气体排出。

5、停止反应时，为了安全应先将导管移出水槽 ，再熄灭酒精灯，防止水 槽中的水被倒吸入热的试管中，使试管炸裂。

2、固液不加热型反应物和反应条件的特征：反应物中有固体和液体，反应不需要加热。

装置气密性的检查方法：在导管出口处套上橡皮塞，用弹簧夹夹紧橡 皮塞，从漏斗中加水。

如果液面不下降 ，则表明装置气密性良好。

实验中的应用双氧水制取氧气：2H 2O 2 MnO2 2H 2O+ O 2↑制取二氧化碳：CaCO 3+2HCl==CaCl 2+H 2O+CO 2↑检验：二氧化碳通入澄清石灰水：CO 2 +C a (O H )2 ==CaCO 3↓+ H 20 现象：澄清石灰水变浑浊。

1、长颈漏斗作用：便于随时添加药品。

2、如果使用长颈漏斗，注意长颈漏斗的下端管口应插入液面以下，形成 液封，防止生成的气体从长颈漏斗逸出。

使用分液漏斗时无需考虑这个问题。

3、固体药品通过锥形瓶口加入，液体药品通过分液漏斗加入。

4、优点：不需要加热气体收集装置收集装置由气体的性质决定适用情况：收集的气体不溶或难溶于水，且不与水反应。

化学实验中装置的选择教学目标1、认识气体发生和收集装置，会根据实验的实际需要选择发生和收集装置；2、认识气体净化装置，学会选择干燥和除杂装置；3、认识气体检验装置，学会设计简单的检验步骤；4、学会科学的设计实验步骤达到实验目的。

学习指导一一、气体发生装置和收集装置选择的依据考虑因素：1、反应物的状态和反应的条件2、收集气体的性质（溶解性、密度、能否与水氧气反应等。

A、B CD E练习1、上图是实验室常用的制取气体的装置：（1）实验室用过氧化氢溶液和二氧化锰制取氧气，气体的发生装置应该选（）（2）实验室用高锰酸钾制取氧气，气体的发生装置应选（）2、已知氨气密度比空气小，氨气溶于水可制得氨水，实验室常用加热熟石灰和硫酸铵的固体混合物来制取氨气，则制氨气的气体发生装置应选（），收集装置应选（）。

学习指导二二、气体的净化（干燥与除杂）1、实验装置（常见干燥装置）规律：洗气瓶是“长进短出”，干燥管是“大进小出”。

U型管则无特殊要求，可按照接口顺序连接。

2、常见的气体干燥剂H2、O2、CO2、CO可用浓硫酸做干燥剂；H2、O2、CO等可用固体NaOH做干燥剂；一般酸性气体可用酸性干燥剂，碱性气体用碱性干燥剂，中性气体都可用。

3、常见的气体吸收剂CO2：NaOH溶液；H2O：浓H2SO4或固体NaOH;O2：灼热的铜网；注：气体净化顺序：先除杂后干燥，水蒸气的除去在最后（实际情况按要求处理）练习2、为实现下列实验目的，所选试剂或方法正确的是（）A、除去一氧化碳中少量的二氧化碳，可通过灼热的氧化铜；B、除去二氧化碳中少量的一氧化碳，可通入氧气点燃；C、除去二氧化碳中少量的氧气，可通过足量的灼热铜丝；D、除去二氧化碳中少量的二氧化碳和水蒸气，可通过足量的稀硫酸。

学习指导三三、气体的检验规律：水蒸气的检验在最前A、 B、C、D、下列气体检验对应装置为：CO2:________________________ CO:________________________H2O:________________________ H2:________________________练习3、某同学为验证炭在氧气中不完全燃烧的产物既有一氧化碳又有二氧化碳，设计如图所示的流程进行实验，根据所学知识回答相关问题。

气体制备装置选择一．气体制备的思路及操作顺序1.气体制备的思路，可从下面几个方面来归纳：气体发生装置→依据反应物状态及反应条件选择净化装置→先除杂后干燥，依据气体及杂质的性质差异选择 收集检验装置→依据气体的密度及溶解性选择 尾气处理装置→依据气体性质选择 2.操作顺序（1）组装仪器：自下而上，从左到右，气体净化时，先净气装置，后干燥装置；（2）检验装置的气密性；（3）装药品（先固后液），进行实验操作； （4）记录实验现象、数据；（5）拆卸、洗涤仪器：自右而左，从上到下。

二．气体制备装置选择 1.发生装置 （1）固固加热制气适用：O 2、NH 3 等注意：试管干燥；试管口应稍向下倾斜 ； 铁夹应夹在距试管口l/3处；胶塞 上的导管伸入试管里面不能太长， 否则会妨碍气体的导出（2）固液加热或液液加热制气 适用：Cl 2、HCl 等注意：烧瓶加热时要垫上石棉网；反应物均为液体时， 烧瓶内要加碎瓷片；变形：（3）固液制气不加热适用：H2、CO2、SO2、NO、NO2等注意：使用长颈漏斗时，要使漏斗下端伸入液面以下；启普发生器只适用于块状固体和液体反应，且气体不溶于水；使用分液漏斗既可以增强气密性，又可控制液体流速简易启普发生器：（4）其他装置底部有孔2.净化装置 (1)气体的净化根据杂质气体与所制气体的性质，选择合适的试剂和装置，将杂质气体吸收或转化为所需要的气体，从而达到净化的目的。

注意不能引入新杂质。

(2)气体的干燥 常用的干燥剂：酸性干燥剂：浓硫酸、P 2O 5、硅胶等，不能干燥碱性气体（NH 3）；碱性干燥剂： 碱石灰、生石灰、固体NaOH 等，不能干燥酸性气体如HX 、H 2S 、 SO 2 、 NO 2、CO 2、Cl 2；氧化性的干燥剂：如浓硫酸，不能干燥还原性气体（如H 2S 、HI 等）； 中性干燥剂：无水CaCl 2，不能干燥NH 3。

（3）装置选择洗气瓶 干燥管3.收集装置（1）选择收集方法a.易溶或与水反应的气体：排空气法b.与空气成分反应或与空气密度相近的气体：排水（液）法c.可溶性气体考虑用排液法d.两种方法皆可用时，排水法收集的气体较纯。
