保温隔热材料和隔声材料传统保温材料包括矿物棉、聚氨酯泡沫、挤塑聚苯板等。
矿物棉是一种常见的保温材料，具有良好的隔热性能和吸湿性能。
聚氨酯泡沫具有较低的热导率和良好的绝缘性能，可用于建筑物的外墙和屋顶等部位。
挤塑聚苯板是一种以聚苯乙烯为主要原料制成的保温材料，具有良好的绝缘性能和机械强度。
新型保温材料主要包括聚苯颗粒保温材料、岩棉板、聚醚硬泡保温材料等。
聚苯颗粒保温材料是一种以聚苯颗粒为主要原料制成的保温材料，具有良好的保温性能和抗压性能。
岩棉板是以岩石纤维为基础材料制成的保温材料，具有良好的隔热性能和耐火性能。
聚醚硬泡保温材料是一种由聚醚多元醇和异氰酸酯等原料制成的保温材料，具有良好的隔热性能和防火性能。
隔声材料主要用于减少声音的传播和衰减，从而提高建筑物的声学性能。
它们通常用于建筑物的墙壁、天花板和地板等部位。
隔声材料可以分为吸声材料和隔声材料两大类。
吸声材料包括吸声板、吸声棉等。
吸声板是一种以纤维板、木纤板或装饰板为基材，表面贴附有吸声毡或吸声膜的材料，具有良好的吸声效果。
吸声棉是一种以合成纤维或矿物纤维为主要原料制成的吸声材料，可用于各种建筑物的墙壁和天花板等部位。
隔声材料包括隔声砖、隔音隔板等。
隔声砖是一种以重质材料，如混凝土或石膏板等制成的隔声材料，可用于建筑物的墙壁和地板等部位。
隔音隔板是一种以隔音层和隔音板组合而成的隔声材料，具有良好的隔声效果和抗压性能。
总而言之，保温隔热材料和隔声材料在建筑领域中起着重要的作用。
保温隔热材料用于提高建筑物的能效，减少热量的传导和散失；隔声材料用于提高建筑物的声学性能，减少声音的传播和衰减。
不同的材料可以根据建筑物的需求进行选择和应用。
第十一章绝热材料与吸声材料
本章提要：
本章应了解常用绝热材料品种及常用吸声材料的品种。
熟悉影响绝热材料绝热性能好坏的因素及影响吸声材料吸声效果好坏的因素。
掌握绝热材料的绝热原理，吸声材料的吸声原理。
通过本章的学习，应达到在掌握绝热材料和吸声材料的作用机理及其影响因素的基础上，对常用绝热和吸声材料的基本要求及合理选用有明确认识。
教案首页
授课顺序：26 学时： 2 日期：20 年月日班级
第十一章绝热材料和吸声材料
第一节绝热材料
一、作用原理
传热方式：导热、对流、辐射
建筑材料的传热以导热为主，热导率越小，导热能力越差，保温隔热性能越好。
二、影响因素
结晶结构的材料热导率最大，孔隙尺寸小而封闭的材料热导率小，材料的热导率随温度的升高而增大，热阻越大通过保温材料的热量越小。
第二节吸声材料
一、原理及要求
穿透
声能反射
吸收穿透= 吸收能量/全部声能
要求：穿透α>0.2的材料称之为吸声材料
二、影响因素
连通的细小开放的孔隙吸声效果好，增加材料的厚度可提高吸声系数。
隔热吸音用原材料
隔热吸音用原材料是指用于搭建隔热吸音系统的主要材料，以达到降低噪音和能源消耗的目的。
一些常见的隔热吸音用原材料包括： 1. 矿棉板：矿棉板是一种高效的隔热材料，可以通过吸收声波和热能来减少噪音和热量的传递。
2. 聚酯纤维板：聚酯纤维板是一种轻质、柔软的材料，能够吸收高频噪音，对于办公室、音乐录音室等场所非常适用。
3. 聚氨酯泡沫：聚氨酯泡沫是一种高效的隔热材料，不仅可以隔离声音和热能，还可以防止潮湿和霉菌的侵蚀，适用于建筑物的隔热工程。
4. 玻璃纤维：玻璃纤维是一种轻质、柔软的材料，能够有效地阻止声音和热量的传递，同时还能提供优异的防火性能。
5. 吸音板：吸音板是一种专门设计的材料，可以通过反射和吸收声波来降低噪音的传播，适合用于各种噪音密集的场所。
以上这些隔热吸音用原材料都是非常常见、高效的材料，可以帮助我们构建一个安静、舒适的居住或工作环境。
- 1 -。
第十一章绝热材料及吸声材料第一节绝热材料从建筑节能说起，建筑节能的途径主要包括几个方面：加强围护结构的保温隔热性能、利用可再生能源、加强日常节能管理。
其中加强围护结构保温隔热性能就要用到各种绝热材料。
一、影响材料绝热性能的主要因素这要从传热的三种基本方式说起：导热、对流、辐射。
分析三种传热方式各自的特点，可以知道，影响材料绝热性能的因素包括以下几个方面：1.材质如银和空气2.材料干表观密度3.孔隙特征大孔、小孔孔是否连通比如TIM（Transparent Insulation Material)4.湿度和温度5.热流方向对于各向异性的材料（如木材），热流平行于纤维方向时导热系数更大。
二、绝热材料的常用种类1.无机绝热材料⑴纤维材料天然①石棉及其制品 0.07～0.15 W/(m·K)人造②矿棉及其制品 0.044 ～0.052 W/(m·K)③玻璃棉及其制品 0.035 ～0.041 W/(m·K)⑵松散颗粒材料①膨胀蛭石及其制品膨胀蛭石可单独使用，放在夹层中， 0.046 ～0.070 W/(m·K)也可与水泥、水玻璃等胶凝材料配合，制成板。
0.08 ～0.10 W/(m·K)②膨胀珍珠岩及其制品 0.044 ～0.150 W/(m·K)珍珠岩是一种酸性岩浆喷出而成的火山玻璃质熔岩，因具有珍珠裂隙结构而得名。
熔岩喷出地面时，岩浆剧冷，粘度增大，使大量水蒸汽未能逸散而存于玻璃质中，经地质作用形成珍珠岩矿石。
焙烧时珍珠岩受热达到软化点温度，玻璃质结构内的水汽化，产生很大的压力，使粘稠的玻璃质体积迅速膨胀，如被迅速冷却到软化点温度以下时，便形成了一种多孔的蜂窝状大小不等的颗粒，即为膨胀珍珠岩。
膨胀珍珠岩有很大的吸水性，故必须加工成憎水制品或防水制品使用。
如沥青膨胀珍珠岩具有绝热防水双重性能，故在屋面工程中应用较多。
⑶多孔制品①泡沫混凝土 0.11 ～0.170 W/(m·K)②加气混凝土 0.1 W/(m·K)左右可钉、锯、刨、不燃③泡沫玻璃 0.04 ～0.05 W/(m·K)④微孔硅酸钙制品 0.04 W/(m·K)是一种新型的绝热材料，用硅藻土和石灰作主要原料，为调节性能，再加入少量石棉和水玻璃，经拌合、成型、蒸压、烘干而成。
绝热材料和吸声隔声材料绝热材料是一种能够有效减少热量传递的材料，它通过降低热传导和热辐射的方式减少热量的损失或增加热量的保持，从而实现节能效果。
最常见的绝热材料包括岩棉、聚苯乙烯泡沫、玻璃纤维等。
首先，岩棉是一种由岩石矿物纤维制成的绝热材料。
岩棉密度低、导热系数小，具有优良的隔热性能。
它不仅可以减少冷暖气的能量损失，还可以避免冷凝水的产生，降低建筑物内部的湿度。
此外，岩棉还具有很好的隔热性能，可以有效阻止声音的传播，提供一个安静舒适的居住环境。
其次，聚苯乙烯泡沫是一种蓬松轻便的绝热材料。
它具有良好的保温性能和低导热系数。
聚苯乙烯泡沫不仅可以减少室内外温度差异，提供舒适的室内温度，还可以有效阻挡冷热空气的流失，节省能源。
此外，聚苯乙烯泡沫还具有很好的隔声性能。
它可以吸收和减少来自外部的噪音，创造一个安静的环境。
最后，玻璃纤维是一种优质的绝热材料。
它由细小的玻璃纤维组成，具有优异的隔热性能和隔音效果。
玻璃纤维不仅具有低导热系数，还具有抗震和防火性能，能够提高建筑物的安全性。
此外，玻璃纤维还可以吸收和消散声音能量，有效减少室内噪音。
吸声隔声材料主要用于减少建筑内部和外部噪音的传播，提供一个安静的环境。
最常见的吸声隔声材料包括吸音板、空气悬浮吸音系统、阻尼材料等。
首先，吸音板是一种具有吸声性能的装饰材料。
它使用多孔材料制成，通过吸收声波的能量来减少噪音的传播。
吸音板常用于音乐厅、电影院等场所，可以改善声音的质量和清晰度，提供良好的音效。
其次，空气悬浮吸音系统是一种先进的吸声隔声技术。
它利用气流的原理，产生一层气动静压力，从而实现吸声效果。
空气悬浮吸音系统具有结构简单、吸音效果好、适用范围广等优点，被广泛应用于剧场、录音棚等场所。
最后，阻尼材料是一种有效减少震动和噪音传播的材料。
它可以吸收和分散来自外界的声音和振动，提供一个安静和稳定的环境。
阻尼材料常用于电梯井、飞机发动机舱等场所，可以减少噪音和震动对人和设备的影响。

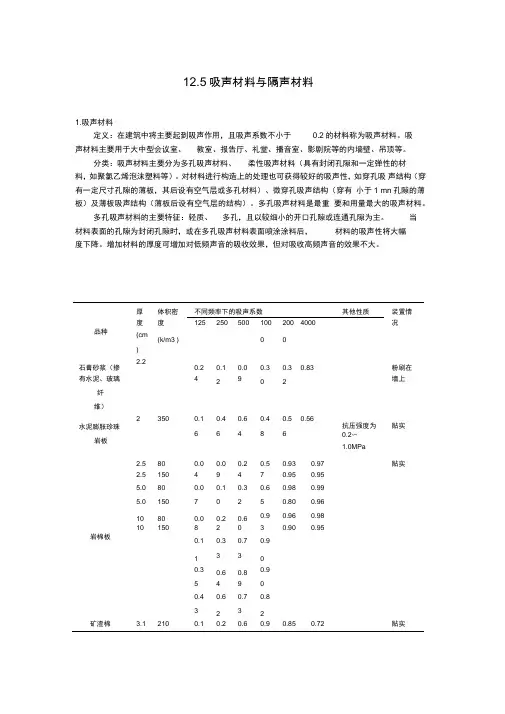

12.5吸声材料与隔声材料1.吸声材料定义：在建筑中将主要起到吸声作用，且吸声系数不小于0.2的材料称为吸声材料。
吸声材料主要用于大中型会议室、教室、报告厅、礼堂、播音室、影剧院等的内墙壁、吊顶等。
分类：吸声材料主要分为多孔吸声材料、柔性吸声材料（具有封闭孔隙和一定弹性的材料，如聚氯乙烯泡沫塑料等）。
对材料进行构造上的处理也可获得较好的吸声性，如穿孔吸声结构（穿有一定尺寸孔隙的薄板，其后设有空气层或多孔材料）、微穿孔吸声结构（穿有小于1 mn孔隙的薄板）及薄板吸声结构（薄板后设有空气层的结构）。
多孔吸声材料是最重要和用量最大的吸声材料。
多孔吸声材料的主要特征：轻质、多孔，且以较细小的开口孔隙或连通孔隙为主。
当材料表面的孔隙为封闭孔隙时，或在多孔吸声材料表面喷涂涂料后，材料的吸声性将大幅度下降。
增加材料的厚度可增加对低频声音的吸收效果，但对吸收高频声音的效果不大。
厚体积密不同频率下的吸声系数其他性质装置情度度125 250 500 100 200 4000 况品种(cm) 2.2 (k/m3 ) 0 0石膏砂浆（掺0.2 0.1 0.0 0.3 0.3 0.83 粉刷在有水泥、玻璃 4 2 9 0 2 墙上纤维）2 350 0.1 0.4 0.6 0.4 0.5 0.56抗压强度为贴实水泥膨胀珍珠6 6 4 8 6 0.2〜岩板2.5 80 0.0 0.0 0.2 0.5 0.93 0.97 1.0MPa贴实2.5 150 4 9 4 7 0.95 0.955.0 80 0.0 0.1 0.3 0.6 0.98 0.995.0 150 7 0 2 5 0.80 0.9610 80 0.0 0.2 0.6 0.9 0.96 0.9810 150 8 2 0 3 0.90 0.95岩棉板0.1 0.3 0.7 0.91 3 3 00.3 0.6 0.8 0.95 4 9 00.4 0.6 0.7 0.83 2 3 2矿渣棉 3.1 210 0.1 0.2 0.6 0.9 0.85 0.72 贴实3 240 0 1 08.0 0.3 0.6 0.65 5 55.0 80 0.0 0.0 0.15.0 130 6 8 85.0 20 0.1 0.1 0.3玻璃棉15. 20 0 2 1 超细玻璃棉0 0.1 0.3 0.80 5 50.5 0.8 0.80 0 55.0 20 0.2 0.2 0.4 脉醛泡沫塑料2 9 02.0 30 〜40 0.14.0 30 〜40 16.0 30 〜40 0.2 软质聚氮酯泡8.0 30 〜40 4 沫塑料0.40.634.0 120〜0.1 0.3 0.5180 1 2 2 吸声泡沫玻璃厚0.2 0.30 0地毯厚0.1 0.5 帷幕0 01.2 750〜0.0 0.6 ☆装饰吸声石800 8〜0 青板（穿孔板）0.120.1☆铝合金穿孔板5 0.88 0.920.75 0.4 0.72 0.82 贴实4 0.85 0.990.7 0.86 0.866 0.86 0.800.850.850.6 0.95 0.94 抗压强度大贴实8 于0.2MPa0.1 0.72 贴实7 0.740.4 0.973 0.930.680.930.4 0.52 0.33 开口孔隙率贴实4 达40%^60 %、吸水率高、抗压强度0.8〜4.OMPa0.50 铺于木搁棚楼板上0.60 有折叠、靠墙装置0.4 0.34 防火性、装后面有0 饰性好5~ 10cm的空气层孔径6mm, 后面有孔距10mm, 5~ 10cm耐腐蚀、防的空气火、装饰性层好建筑上对吸声材料的主要要求有较高的吸声系数，同时还应具有一定的强度、耐热性、装饰性、防火性、耐火性、耐腐蚀性等。
▪主要内容：▪绝热材料的分类及基本要求▪绝热材料的基本性能及影响因素▪吸声和隔声材料的定义▪影响多孔性材料吸声性能的因素▪隔声材料的分类和影响隔声效果的因素▪装饰材料的基本要求▪常用装饰材料▪基本概念▪使用效果▪分类及基本要求▪影响绝热性的因素▪常用绝热材料▪绝热材料：建筑物中起保温、隔热作用的材料▪控制室内热量外流的材料称为保温材料，防止热量进入室内的材料称为隔热材料。
▪使用效果：提高建筑物的使用性能，减少热损失、节约能源，降低成本。
▪一、绝热材料的类型▪(1)多孔型▪▪导热为主▪对流和辐射在总的传热中所占比例很小▪ (2)纤维型纤维的存在使热量在固相中的传热路线大大增加，传热速度大为减缓。
传热方向和纤维方向垂直时的绝热性能比传热方向和纤维方向平行时要好。
（3）反射型利用某些材料对热辐射的反射作用(如铝箔的热反射率为0.95)，在需要绝热的部位表面贴上这种材料，就可以将绝大部分外来热辐射(如太阳光)反射掉，从而起到绝热的作用。
绝热材料的基本要求绝热材料的导热系数不大于0.23 W /（m · K）表观密度不大于600 kg/m3强度大于0.3MPa具有一定温度稳定性，且吸湿性要小。
二、绝热材料的基本性能及影响因素（1）导热系数绝大多数建筑材料的导热系数介于0.029~3.49 W/（m·K）之间，λ值越小说明该材料越不易导热，绝热效果越好。
建筑中，一般把小于0.23 W/（m·K）的材料叫做绝热材料。
即使用同一种材料，其导热系数也并不是常数，它与材料的湿度和温度等因素有关。
（2）温度稳定性材料在受热作用下保持其原有性能不变的能力，称为绝热材料的温度稳定性。
绝热材料的温度稳定性应高于实际使用温度。
（3）吸湿性绝热材料从潮湿环境中吸收水分的能力称为吸湿性。
由于水的导热系数是空气的24倍，故吸湿性越大，材料的绝热效果越差。
由于大多数绝热材料都具有一定的吸水、吸湿能力，故在实际使用时，需在其表层加防水层或隔汽层。
建筑材料11保温材料和吸声隔声材料11.1 保温材料1. 保温隔热机理2. 保温隔热材料的性能☐导热系数Array☐温度稳定性☐吸湿性☐强度☐耐久性☐安全性影响导热系数的主要因素：☐分子结构及化学成分☐材料容重（及孔隙结构等）☐材料湿度☐环境温度☐材料的构造（纤维形状等）3. 常见绝热材料☐纤维状☐多孔状☐气泡状☐松散状等常用的保温隔热材料4. 保温系统☐胶粉聚苯颗粒保温系统☐聚苯板保温系统☐外墙内保温系统外墙内保温是在外墙结构的内部加做保温层，目前常用的内保温做法主要有三种：内贴预制保温板、内贴增强粉刷石膏聚苯板、内抹胶粉聚苯颗粒保温浆料，其他常用的保温浆料还有复合硅酸盐保温砂浆、海泡石保温砂浆、珍珠岩保温砂浆以及稀土复合保温砂浆等。
☐外墙夹心保温技术是将保温材料置于同一外墙的内、外侧墙片之间，内、外侧墙片均可采用传统的粘土砖、混凝土空心砌块等。
☐外墙外保温系统由保温层、保护层和固定材料（胶粘剂、锚固件等）构成并适用于安装在外墙外表面的非承重保温构造总称。
外墙外保温体系胶粉聚苯颗粒外墙外保温系统、膨胀聚苯板薄抹灰外墙外保温系统、现浇混凝土复合膨胀聚苯板外墙外保温系统、膨胀聚苯板钢丝网架板现浇混凝土外墙外保温系统、机械固定膨胀聚苯板钢丝网架板外墙外保温系统、无机保温砂浆系统等11.2 吸声隔声材料1. 吸声材料及其原理不同的材料结构和构造，有不同的吸声方式：1. 非柔顺性多孔吸声材料——内部多孔，表面多孔（连通孔）2. 柔顺性材料——表面柔顺无孔、内部多孔3. 薄板振动吸声材料——材料表面层下有空腔，表面薄板产生振动4. 共振吸声材料——封闭的空腔和较小的开口5. 穿孔板组合吸声材料——表面多孔与薄板振动组合6. 特殊吸声结构——空间吸声体及帘幕吸声体等2. 材料隔声及隔声材料多孔材料性吸声材料的基本类型2. 材料隔声隔绝的声音包括：空气声（由于空气振动）和固体声（偶于固体撞击或振动）。
影响材料隔声的因素1. 材料比重——比重越大，隔声（主要是空气声）效果越好。
