螺纹连接作业

内江师范学院公共教学楼一直螺纹套筒连接作业指导书编制：审核：批准：。

2018年2月1日发布2018年2月2日实施-可编辑修改-直螺纹套筒连接作业指导书1.目的指导直螺纹套筒机械连接作业。

2.适用范围本作业指导书适用于本工程所有钢筋直螺纹套筒机械连接作业。

3.直螺纹套筒连接3.1 材料准备钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。

连接套筒应有出厂合格证，套筒应有保护盖，保护盖上应注明套筒的规格。

套筒在运输、储存过程中，要防止锈蚀和沾污，套筒为标准定型套筒，允许尺寸偏差为±0.5mm。

3.2 技术准备1、参与直螺纹套筒连接施工作业的的操作工人、技术管理人员均应经技术培训，操作人员应持证上岗。

2、钢筋先调直后下料，切口端面应与钢筋轴线垂直，不得有马蹄形及弯曲。

3、加工场地内先施工钢筋摆放、移动支架平台，其高度与滚丝机夹紧钳相平齐，将待加工的钢筋放于支架上，支架的长度，视钢筋的长度而定，一般为12米长。

4、检查机床的接地线是否良好，电源线接地处应避开易被人员、物体碰触的部位。

5、施工用套管应有产品合格证，并附有原材料材质单，套管表面应有规格标记。

进场的套管应保存好，不得随地乱放。

6、加工时应采用水溶润滑液；当环境温度低于0度时，可掺入15%~20%的亚硝酸钠或防冻液，禁止在无润滑液的状态下加工。

3.3施工操作技术工艺加工操作滚丝机的操作工，应读懂机器使用说明书的内容。

加工操作必需按以下顺序进行：1、加工前应对机器常规检查（1）加润滑油;机床的滑动部位，每班必须加润滑油一次。

（2）空载试车：将滑板退到初始位置，在不装入钢筋的状态下，按启动按钮，滚轧头正转，手动滑板向前移，观察预定位置滚轧头是否反转，反转后，手动将滑板摇回原位，机器应停车。

机器在任何情况下，按下停止按钮，机器应停车。

（3）检查减速机的油标，及时给减速机补充润滑油。

（4）检查机身内水箱的润滑液是否添加到位。

相反。
F yD
F0 yD
F1 yD
0b
F
yD
F
yD
F2 yD
F1
yD
F1
yD
变形

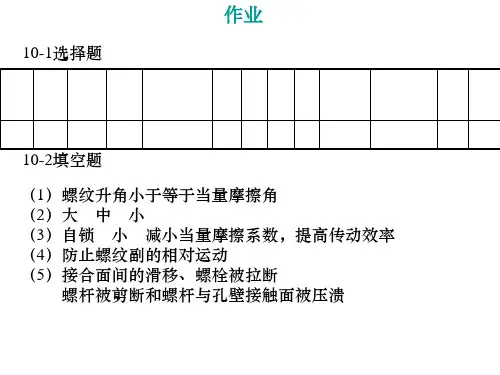

作业
10-7试用受力变形线图分析说明螺栓联接所受轴向工作载荷F， 当预紧力F0一定时，改变螺栓或被联接件的刚度，对螺栓联接 的静强度和联接的紧密性有何影响？ 答：如图示，减小螺栓刚度（ C1 ）或增大被联接件的刚度（ C2 ） 螺栓的总拉力F2减小，螺栓联接的静强度提高；残余预紧力F1减 小，联接的紧密性下降。增大螺栓刚度或减小被联接件的刚度则 相反。
8.8级，试确定螺栓的直径及预紧力F0。
FR
解：s=640MPa
按不控制预紧力，设d=16mm取S=4
[]= s /S=640/4=160MPa
FQ
（按控制预紧力取S=1.2~1.5 )
[]=s/S=640/1.2~1.5=533.33~426.67 MPa）
单个螺栓的轴向工作载荷F
FFQ 160 04000N0 Z4
解：采用普通螺栓连接时
hmin
F
2
F
mfFzKf F
F 2
2 0 . 1 5 F 2 1 . 2 1 0 0 0 0 F 2 0 0 0 0
s4 8 1 03 2 0M P a
s3 2 0 2 6 6 .7 ~ 2 1 3 .3 M P a s 1 .2 :1 .5
1 4 .3 d F 1 2 266.7~213.3 d 1 (11.1446~12.46)
答：在冲击、振动或变载荷的作用下，螺旋副间的摩擦力可能减小 或瞬间消失，这种现象多次重复后，就会使连接松脱。在高温或温 度变化较大的情况下，由于螺纹连接件和被连接件的材料发生蠕变 和应力松弛，也会使连接中的预紧力和摩擦力逐渐减小，最终导致 连接失效。因此螺纹连接需要防松。

螺纹锁固胶作业指导书1. 背景介绍螺纹锁固胶是一种用于固定螺纹连接件的特殊胶粘剂，它可以防止螺纹松动、漏气和漏液。

在各种机械设备、汽车、航空航天和电子产品等领域都有广泛的应用。

本指导书旨在提供对螺纹锁固胶作业的详细指导，以确保作业安全、高效和准确。

2. 作业准备在进行螺纹锁固胶作业之前，需要做好以下准备工作：2.1 工具和材料•螺纹锁固胶：根据需要选择适当型号和规格的螺纹锁固胶。

•清洗剂：用于清洗连接件表面，确保无油污和灰尘。

•打磨工具：如砂纸或砂轮，用于打磨连接件表面以提高附着力。

•刷子或滴管：用于涂抹螺纹锁固胶。

•扳手或扭力扳手：用于拧紧螺纹连接件。

•温度计：用于检测环境温度。

2.2 工作环境•确保作业场所通风良好，以避免吸入有害气体。

•保持工作环境整洁，清除杂物和障碍物，以确保安全和操作便利。

2.3 安全措施•使用个人防护装备，如手套和护目镜，以避免接触胶粘剂。

•避免将胶粘剂接触到皮肤或眼睛，如有不慎接触，请立即用清水冲洗并寻求医疗帮助。

•遵循使用说明中的注意事项和警示标签。

3. 操作步骤以下是进行螺纹锁固胶作业的详细步骤：3.1 准备工作1.检查螺纹连接件表面是否平整、干净，并进行必要的打磨处理。

2.将清洗剂倒入容器中，将连接件放入其中浸泡一段时间，然后用刷子或布擦拭干净。

确保连接件表面无油污和灰尘。

3.2 涂抹胶粘剂1.将螺纹锁固胶打开，根据需要选择合适的涂抹工具（刷子或滴管）。

2.将涂抹工具浸入胶粘剂中，确保涂抹均匀并覆盖整个螺纹部分。

3.避免过量使用胶粘剂，以免溢出或造成堵塞。

3.3 螺纹连接1.将涂抹了胶粘剂的连接件插入另一个连接件中。

2.用扳手或扭力扳手拧紧螺纹连接件，确保达到所需的紧固力矩。

3.注意不要过度拧紧，以免损坏连接件。

3.4 固化时间1.根据螺纹锁固胶的说明书，确定其固化时间。

2.在固化时间内避免移动或干扰已连接的部件。

4. 质量控制为确保螺纹锁固胶作业质量和效果，可以进行以下质量控制措施：•使用温度计检测环境温度是否符合胶粘剂要求。

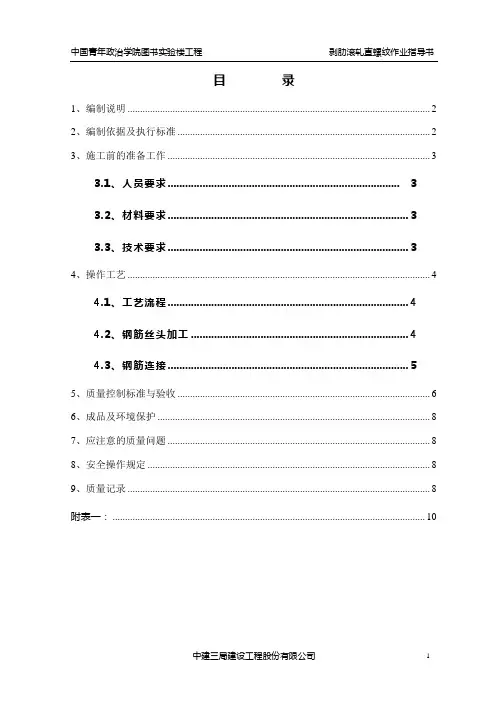

目录1、编制说明 (2)2、编制依据及执行标准 (2)3、施工前的准备工作 (3)3.1、人员要求 (3)3.2、材料要求 (3)3.3、技术要求 (3)4、操作工艺 (4)4.1、工艺流程 (4)4.2、钢筋丝头加工 (4)4.3、钢筋连接 (5)5、质量控制标准与验收 (6)6、成品及环境保护 (8)7、应注意的质量问题 (8)8、安全操作规定 (8)9、质量记录 (8)附表一： (10)1、编制说明1、中国青年政治学院图书实验楼工程位于北京市海淀区西三环北路25号中国青年政治学院院内。

地上9/11层，地下3层，总建筑面积29192.6m2。

本工程为框架剪力墙结构，筏板式基础，结构安全等级为二级，混凝土抗震设防烈度8度。

剪力墙抗震设防等级为地下一层及以上为一级，地下三层、地下二层为三级，框架抗震等级为地下一层及以上为一级，地下三层、地下二层为三级。

2、本工程HRB335级（Ⅱ级钢筋）有Ф22、Ф20、Ф18、Ф16、Ф14、Ф12。

HRB400级（Ⅲ级钢筋）有32、28、25、22、20、18、16、14。

通过综合比较，结构施工中大于或等于Φ16的受力钢筋采用剥肋滚轧直螺纹连接（以下简称直螺纹连接），接头性能等级按设计说明要求采用Ⅱ级接头。

Φ14及Φ14以下的钢筋采用绑扎搭接。

3、滚轧直螺纹钢筋连接接头就是将钢筋端部用滚轧工艺加工成直螺纹，并用相应的连接套筒将两根钢筋相互连接的钢筋接头。

本工程滚轧直螺纹钢筋连接采用的连接类型为剥肋滚轧直螺纹套筒连接，就是采用钢筋剥肋滚丝机先将钢筋的横肋和纵肋进行剥切处理后，使钢筋滚丝前的柱体直径达到同一尺寸，然后再滚轧成型，并用相应的连接套筒将两根钢筋相互连接的钢筋接头。

根据工程实际情况，本工程滚轧直螺纹钢筋接头连接套筒有标准型和异径型两种。

异径型用于不同直径的钢筋连接。

2、编制依据及执行标准2.1、《中国青年政治学院图书实验楼工程施工图纸》；2.2、《中国青年政治学院图书实验楼工程施工组织设计》2.3、《钢筋机械连接通用技术规程》（JGJ107-2003）；2.4、《钢筋混凝土用热轧带肋钢筋》（GB1499）；2.5、《混凝土结构工程施工质量验收规范》（GB 50204-2002）；2.6、《滚轧直螺纹钢筋连接接头》（JG163-2004）2.7、《钢筋机械使用安全技术规程》（JGJ133-2001）；2.8、《建筑工程资料管理规程》（DBJ01-51-2003）；2.9、《北京市结构长城杯工程质量评定标准》（DBJ 01-69-2003）；3、施工前的准备工作3.1、人员要求凡参加接头连接施工的操作人员、技术管理人员和质量管理人员，均应参加技术规程培训；操作工人必须经过技术培训，并经考核合格后，持证上岗。
