门窗讲义-转ppt课件

此种结构只能单腔组角，容易开裂，密封性差，不能配进口五金；
.
18
知识点---材料的选取
3. 型材的选取
3.1.2此种结构只能单腔组角，框不能装组角钢片，易出现高低差；
.
19
知识点---材料的选取
3. 型材的选取
3.1.3此种结构不是普遍用的欧标槽口，五金件只能用专用的厂家，对车间技术要求比较高，对以后的维修也较难。提拱五金时，必须备相关节点；
.
20
知识点---材料的选取
3. 型材的选取
3.1.4此种框不能装等压胶条，即使设计出了一种胶条，对于车间的加工制作也是相当的困难
.
21
知识点---材料的选取
3. 型材的选取
3.1.5在平开中梃的选取时，单腔结构的、双腔结构但有一腔不能连接的、在十字中梃的结构中带自攻线的只能在一个腔内装插件，安装玻璃后会扭转，不要选取。
.
16
知识点---材料的选取
3材料的选取
3.1 型材的选取 3.2 五金的选取
.
17
知识点---材料的选取
3. 型材的选取
3.1.1 根据每个工程的特点和要求，选材结构简单严谨，在平开系列框的选取中单腔组角的、不能装组角钢片的、内开窗框不能装等压胶条的、不是标准C槽或U槽最好不要选。如：
EAH5001 EAH5003 玻璃胶条
.
33
知识点---材料的选取
3. 2五金的选取
3.2.3外悬窗一扇装两个四联杆（两个合页），一个两点锁，一个外开执手，一个传动杆（双向传动盒），外悬窗高超过800mm时，加两个伸缩臂，一般左右装防沉块上图结构中，在扇的部位安装四联杆时要加传动片，锁点要选取幕墙锁点因为转向框没有可供安装窗锁点的槽口

门窗基础知识

S2

建筑门窗的气密性能
概念：气密性能及外门或外窗在关闭状态下，阻止空气渗透的能力。具体就是压力差和空气渗透量的关系数值化表示出来。重要性：影响到隔声、保温和防尘效果，直接影响到能源的消耗；一般的工程选用要求不低于4级；
S3

建筑门窗的水密性能
概念：水密性是指关闭着的外窗、门在风雨同时作用下，阻止雨水渗透的能力。重要性：水密性不足会影响到室内精装修和室内物品，影响房间的正常使用，严寒地带有将型材冻裂的可能性，腔内积水还会腐蚀金属材料、五金零件，影响门窗正常启闭，缩短门窗的寿命；一般的工程选用要求不低于3级；
S1
建筑门窗在建筑工程中的应用和作用

门窗是建筑维护结构工程中不可缺少的组成部分，也是建筑物的重要配套工程，在建筑工程中应用即为广泛，是建筑组成不可或缺的重要元素；门窗本身在建筑物中的特殊地位，是人在建筑物中依赖门窗接触外界环境，也是建筑物内、外联系的主要途径；

门窗在建筑物中不承受建筑结构的荷载，单门窗的使用功能必须满足建筑物的要求。对门窗在抗风压、阻止冷风渗透、防止雨水渗透、保温、隔热、隔声、采光等都提出了相应的要求；
普通铝合金门窗
门窗的主要结构材料是6063－T5 牌号的铝合金，框体和扇体铝合金材料一般是一整根单体的结构，外加玻璃压线构成安装玻璃的槽口。其强度和装饰性要高于塑钢门窗，但是其热传导较快，能量损失很大。铝合金门窗组装时，一般采用90度平口机械连接和45 度斜口挤角连接的方式，也有少数进口工艺门采用焊接的方式。
等压原理，采用一道硬密封和两道软密封三密封结构，具有优良的气密性和水密性。带有隔热条的型材内表面的温度与室内温度接近，降低室内水分因过饱和而冷凝在型材表面的可能性。在冬季，带有隔热条的窗框能够减少1/3的通过窗框的散失的热量；在夏季，如果是在有空调的情况下，带有隔热条的窗框能够更多地减少能量的损失。通过隔热系统的应用，能够减少能量的消耗。

门窗结构课件ppt

3. 门窗的密封性能也很重要，良好的密封可以减少室内外热量的交换。
2. 双层或三层玻璃比单层玻璃具有更好的保温性能。
详细描述
1. 门窗的保温性能主要取决于其材料，如中空玻璃、真空玻璃等具有更好的保温效果。
隔热性能
详细描述
总结词：门窗的隔热性能是指其阻止阳光热量进入室内的能力，主要与门窗的材料、颜色和遮阳设施有关。
1. 使用反射率高、热传导系数小的材料，如镀膜玻璃、LOW-E玻璃等可以有效隔绝阳光热量。
2. 颜色深的门窗可以吸收更多的热量，因此应避免选择颜色过深的门窗。
3. 安装遮阳设施如窗帘、百叶窗等可以有效阻挡阳光，降低室内温度。
隔音性能
详细描述
2. 双层或三层玻璃比单层玻璃具有更好的隔音效果。
通风换气
门窗需要满足公共场所的通风换气需求，保证室内空气质量。
装饰作用
公共建筑门窗的设计和材质需要与建筑风格相协调，提升建筑的
美观度。
特殊环境下的门窗应用
高温环境
在高温环境下，门窗需要具备隔热、耐高温等特性，保证室内温
度的稳定。
低温环境
在低温环境下，门窗需要具备保温、耐寒等特性，保证室内温度的稳定。
详细描述
1. 选择合适的开启方式，如平开、推拉、折叠等可以满足不同的通风需求。
3. 使用通风辅助设备如排风扇、新风系统等可以增强室内通风效果。
2. 设计合理的通风通道，如百叶窗、通风口等可以提高通风效率。
采光性能
总结词：门窗的采光性能是指其让光线进入室内的能力，主要与门窗的材料、颜色和设计有关。
户的开启和关闭。
推拉窗
窗户沿轨道左右推拉，节省空间且易于清洁。

房屋建筑学-7.门窗ppt课件

❖ 钢门窗框的安装方法常采用塞框法。主要有两种：
.
77
（三）组合式钢门窗
✓ 当钢门窗的高、宽超过基本钢门窗尺寸时，就要用拼料将门窗进行组合。拼料起横梁与立柱的作用，承受门窗的水平荷载。
.
7
弹簧门
使用方便，美观大方，广泛用于商场、学校、医院、办公楼等
门扇上应镶嵌透明玻璃
.
8
无框玻璃弹簧门
.
9
推拉门
节约空间，构造复杂，较多用于工业建筑车间门和仓库门。
.
10
.
11
折叠门
适用于较大的洞口，开启时占空间少，构造复杂，一般在商业建筑或公共建筑中分隔空间。
.
12
转门
可用作寒冷地区公共建筑的外门，但不可作疏散门。构造复杂，造价高，不宜大量采用。
推拉门
.
53
.
54
上承重推拉门
下承重推拉门
.
55
卷帘门
卷帘门：由帘板、导轨及传动装置组成
.
56
7.2.2 平开窗构造
组成：窗框窗扇五金附件
.
57
（一）窗框
❖ 窗框也称窗膛，由上框、中横框、下框、边框、中竖框等榫接而成。
六方套福寿如意窗框
.
ZIPPO经典镀铬系列-庭院窗框
58
（1）窗框断面
背槽
裁口披水
.
59
（2）窗框安装
后塞口（塞口、嵌樘子）先立口（立口、立樘子）
.
60
（3）窗框在墙中位置
内平
外平 .
居中 61
（4）窗框与窗扇之间防水处理
.
62
（二）窗扇

第十一章门窗PPT课件

第8页/共42页
（2）窗框在墙中的位置
第9页/共42页
（3）窗框的安装
立口------在施工时先立好窗框，后砌筑窗间墙。塞口------在砌墙时预留出窗洞口，以后再安装窗框。预留洞口应比窗框外缘尺寸多出20～30㎜，用长钉将窗框钉固在洞口中的预埋木砖上，也可采用铁脚或膨胀螺栓固定。
第10页/共42页
一、遮阳板的设置（一）遮阳板的基本形式
第32页/共42页
1.水平遮阳在窗口上方设置一定宽度的水平方向遮阳板。能够遮挡高度角较大的从窗口上方射下的阳光。一般适用于南向窗口。遮阳板可以是普通实心平板，也可以是空格板。 2.垂直遮阳在窗口两侧设置垂直方向遮阳板。能够遮挡高度角小的、从窗口侧边射进来的阳光。主要适用于偏东、偏西的南或北向及其附近的窗口。垂直遮阳板可垂直于墙角，也可与墙面形成一定的角度。 3.综合遮阳综合遮阳是将水平遮阳和垂直遮阳组合应用的遮阳形式。能够遮挡从窗口前上方及左右侧阳光的照射，遮挡效果较好。主要适用于南、西南、东南及其附近的窗口。 4.挡板遮阳在窗口前方一定距离设置于窗口平行方向垂直的挡板。能够遮挡高度角较小的、正射窗口的阳光。主要适用于东、西向及其附近的窗口。
第4页/共42页
（二）门的尺寸门的尺寸确定应考虑人的通行、设备搬运、通风、采光和建筑造型等因素。
民用建筑常用平开门系列尺寸
第5页/共42页
三、门窗的构造要求 1.门窗的构造应满足使用功能和坚固耐用，具有足够的强度、交通安全、采光通风和抵抗风雨侵蚀等能力； 2.尺寸规格应统一，符合《建筑模数协调统一标准》的要求，做到经济、美观； 3.在使用上应开启灵活、便于擦洗和维修方便。
第18页/共42页
第三节铝合金门窗的构造

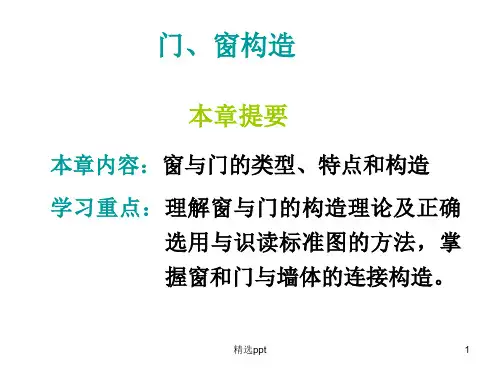

《门窗构造》PPT课件

塑钢窗的开启方式及安装构造与铝合金窗基本相同。
精选ppt
18
精选ppt
19
6.2 门的分类与构造
6.2.1 门的分类
• 按门在建筑物中所处的位置分：内门和外门。
• 按门的使用功能分：一般门和特殊门。
• 按门的框料材质分：木门、铝合金门、塑钢门、彩板门、玻璃钢门、钢门等。
• 按门扇的开启方式分：平开门、弹簧门、
特点：不会影响施工进度，但窗框与墙体之间的缝隙较大，应加强固定时的牢固性和对缝隙的密闭处理。
精选ppt
14
6.1.4 窗的构造
6.1.4.1 铝合金窗的构造
铝合金窗多采用水平推拉式的开启方式，窗
扇在窗框的轨道上滑动开启。窗扇与窗框之间用尼龙密封条进行密封，以避免金属材料之间相互摩擦。玻璃卡在铝合金窗框料的凹槽内，并用橡胶压条固定(图6.4)。
精选ppt
39
精选ppt
40
6.3.2 固定遮阳板的形式
固定遮阳板的基本形式有水平式、垂直式、综合式和挡板式(图6.17)。
• 水平式遮阳板：主要遮挡太阳高度角较大时从窗口上方照射下来的阳光。主要适用于朝南的窗洞口。
• 垂直式遮阳板：主要遮挡太阳高度角较小时从窗口侧面射来的阳光。主要适用于南偏东、南偏西及其附近朝向的窗洞口。
精选ppt
43
精选ppt
44
精选ppt
45
精选ppt
37
精选ppt
38
6.3 遮阳
6.3.1 遮阳的作用遮阳：为了防止阳光直接射入室内，
避免夏季室内温度过高和产生眩光而采取的构造措施。
建筑遮阳措施：一是绿化遮阳；二是调整建筑物的构配件；三是在窗洞口周围设置专门的遮阳设施来遮阳。遮阳设施有活动遮阳(图6.16)和固定遮阳板两种类型。

门窗基础知识 ppt课件

按用途分：可分为防火窗、观察窗、换气窗、屏蔽窗、防护窗、亮窗、密闭窗、泄压窗等；
4
S2 我国建筑门窗的发展历史
建筑门窗在我国有着悠久的历史，可以追溯到三千多年前的商、周时期。我国现代建筑门窗是二十世纪发展起来的；最初是以木窗为代表，后以钢门窗为代表的金属门窗，在我国已经有九十多年的历史；而中国当代建筑门窗发展的黄金时代，却是从 1981年到至今的三十多年。
1985年4月，从山东潍坊长城门窗公司开始，发展到全国各地从意大利引进镀锌彩板门窗成套生产设备及镀锌彩板门窗系列产品。
90年代初，各地企业参照彩板门窗工艺技术，试制成功薄壁空腹大截面全周边密封的抗腐蚀耐久型的不锈钢门窗。之后相继研发钢制防火门、钢制卷帘门、安全防盗门等多种特种产品。
按用途分：可分为防火门、隔声门、安全门、内门、外门、保温门、车库门、防护门等；
按开启分：可分为平开门、弹簧门、推拉门、折叠门、提升门、自动门、转门、卷帘门等；
按构造分为夹板门、玻璃门、格栅门、百叶门、连窗门等
PPT课件
11
窗的定义
设在房屋、车船等顶上或壁上用以采光通风的洞口。
窗：通常包括固定部分（窗框）和一个或一个以上可开启部分（窗扇），其功能是采光和通风。
PPT课件3Fra bibliotekS1 建筑门窗在建筑工程中的应用和作用
门窗是建筑维护结构工程中不可缺少的组成部分，也是建筑物的重要配套工程，在建筑工程中应用即为广泛，是建筑组成不可或缺的重要元素；
门窗本身在建筑物中的特殊地位，是人在建筑物中依赖门窗接触外界环境，也是建筑物内、外联系的主要途径；
门窗在建筑物中不承受建筑结构的荷载，单门窗的使用功能必须满足建筑物的要求。对门窗在抗风压、阻止冷风渗透、防止雨水渗透、保温、隔热、隔声、采光等都提出了相应的要求；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

国强五金科技有限公司技术中心培训资料
1
门窗基础知识培训
目的：1、了解门窗的基本知识和基本概念；

2、了解门窗相关术语的含义；

3、了解门窗的基本组成及配套材料种类。
1. 门窗的基本概念

1）门窗的定义：由建筑型材制作的框扇通过五金及附件
组合在一起，建筑物洞口的填充物统称为门、窗。门窗有透

固定亮窗：门或窗上端用于采光的固定部分。

其他：落地窗、换气窗、逃生窗等。

2）按开启方式：

A）平开窗：合页装在窗侧边，窗扇想门框平面外旋转
开启的窗。平开窗包括外开窗和内开窗，并分为左手窗和右
手窗。外开窗通常使用铰链（四连杆）连接。

其中分为：单开窗：只有一个窗扇的窗。

对开窗：有两个窗扇相对开启的窗
其中分为：单开门：只有一个门扇的门。

对开门：有两个门扇相对开启的门
B）推拉门：门扇在门框平面内沿水平方向移动的启闭的门。包括对推拉门（扇于扇相对推拉启闭的门，两个扇在不同的
滑轨上滑动）和侧推拉门（开启扇向固定部分推拉的门，两个扇在同一滑轨上滑动）
6
其中分为:单扇推拉门：只有一个扇滑动启闭的推拉门，单扇推拉门只能是侧推拉门。
执手安装在门窗内视面的左侧，合页安装在门窗内视面的
右侧。即执手在分格图中的右侧，合页在分格图中的左侧。
左手扇反之。

外开扇：即向室外侧开启的扇。内开扇反之。

拼樘：通过另一种型材用钉或其他方式将两樘或多樘
门窗连接到一起。如门连窗、排窗等。

启闭力：指门窗开启关闭时所用的力的大小。

搭接量：门窗扇框外悬臂与边框搭接的尺寸。
在分格图上。
室内门（窗）：指门（窗）两视面均在室内侧的门（窗）。

室外门（窗）：指门（窗）两视面至少有一侧在室外侧的
门（窗）。
分格图：以门窗实际尺寸为基准，能表达出门窗开启方式、类型、门窗样式等信息的图纸，也称门窗大样图。目前我们企业中所以分格图均指外视面。

节点图：以型材实际尺寸为基准，能表达出门窗结构、相
5
3.门窗分类：

铝合金门窗可按用途、开启方式、构造等进行分类。
（1）门
1）按用途：

室外门：分割建筑物室内、外空间的门。

室内门：分割建筑物两个室内空间的门。

安全门：紧急情况用于疏散人员的门。
2）按开启方式：
A）平开门：合页装在门侧边，门扇想门框平面外旋转开启的门。平开门包括外开门和内开门，并分为左手门和右手门。

双扇推拉门：有两个扇滑动启闭的推拉门，可以是
对推拉门，也可以是侧推拉门。

三扇推拉门：有三个扇滑动启闭的推拉门，即三个
扇相对推拉的门，一般为中间扇在一个滑轨滑动，两侧扇
在同一滑轨上滑动，也有三个扇分别于三个滑轨滑动的情
况。

提升推拉门：开启扇需要先垂直向上升起一定高度
后在水平移动开启的推拉门
C）折叠门：多个合页（铰链）连接的门扇折叠开启的门。
洞口：墙体安装门窗的空洞，一般为土建放预留。
洞口尺寸：指墙体安装门窗的空洞的实际尺寸，为土建墙体尺寸。
成窗尺寸：指门窗加工成品后的实际尺寸，为铝合金门窗尺寸。
附框：采用金属或其他建筑材料预制而成，预埋或预先安装在洞口上，用于固定门窗的独立构件体系。
框：安装门扇、窗扇和固定部位玻璃及镶版，并与洞口或附框连接固定的们、窗构建体系的总称。
安装在上侧，向室内方向开启的悬窗。
8

B）推拉窗：窗扇在窗框平面内沿水平方向移动的启
闭的窗。包括对推拉窗（扇于扇相对推拉启闭的窗，两个
扇在不同的滑轨上滑动）和侧推拉窗（开启扇向固定部分
推拉的窗，两个扇在同一滑轨上滑动）

其中分为:单扇推拉窗：只有一个扇滑动启闭的推拉
窗，单扇推拉窗只能是侧推拉窗。

双扇推拉窗：有两个扇滑动启闭的推拉窗，
开启和关闭的窗。

D）平开内倒窗：窗扇可以实现内平开也可以实现内
倒开启的窗。
9

E）外悬窗：分为外开上悬窗：执手在下侧，向室外
方向开启的上悬窗。

外开下悬窗：执手在上侧，向室外方向
开启的下悬窗。

F）内悬窗：分为内开下悬窗：又称内倒窗，合页
（铰链）安装在下侧，向室内方向开启的悬窗。

内开上悬窗：又称内翻窗，合页（铰链）
主动扇：又称活动扇、先开扇。多扇门或窗中的一扇，在开启时首先开启的扇，一般安装执手及锁点等。
3

从动扇：又称待用扇、后开扇。多扇门或窗中的一扇，在
开启主动扇后开启的扇，一般安装天地插线及锁座等。

外视面：即门窗从室外侧观看，所能看到的面，一般对应
在分格图上。

内视面：即门窗从室内侧观看，所能看到的面，一般对应
光，通风，供物件进出等作用。

2）门窗按材料可主要分为，木门窗，钢门窗，铝合金门
窗，塑钢门窗，玻璃钢门窗等。
2.门窗基本相关术语

门窗：建筑用窗、天窗和人行门的总称。
门：封闭墙体洞口，可开启或关闭，并可供人出入的建筑部件的总称。
2
窗：封闭墙体洞口，可起采光或采光并通风作用的建筑部件的总称。通常包括窗框和一个或多个窗扇以及五金件、配套附件。有时还带有亮窗（上亮、侧亮、下亮）和换气扇。
D）旋转门：单扇或多扇沿竖轴逆时针转动的门。
E）卷帘门：用页片、栅条、网格组成，可向左右、上下卷动开启的门
3）按构造：分为夹板门、镶板门、镶玻璃门、玻璃门、双层门等。
7

（2）窗

1）按用途：

室外窗：分割建筑物室内、外空间的窗。

室内窗：分割建筑物两个室内空间的窗。
开启亮窗：门或窗上端用于采光、通风的可开启的部分。
关型材断面、配合尺寸等信息的图纸。

开启部分：门窗的主动扇、从动扇等可开启部件的总称。璃（镶板）即框架等不可
开启的部件的总称。

装饰面：装饰面是指型材加工成门窗、幕墙后，仍可
看得见的表面。它包括开启窗、通风口、门或板等，处于
开启和关闭状态时，可以看得到的表面。

右手扇：指人在室内侧用右手开启的扇（主动扇），
可以是对推拉窗，也可以是侧推拉窗。

三扇推拉窗：有三个扇滑动启闭的推拉窗，
即三个扇相对推拉的窗，一般为中间扇在一个滑轨滑动，
两侧扇在同一滑轨上滑动，也有三个扇分别于三个滑轨滑
动的情况。

提升推拉窗：开启扇需要先垂直向上升起一定高度后
在水平移动开启的推拉窗。

C）上下推拉窗：窗扇在窗框平面内沿垂直方向移动
