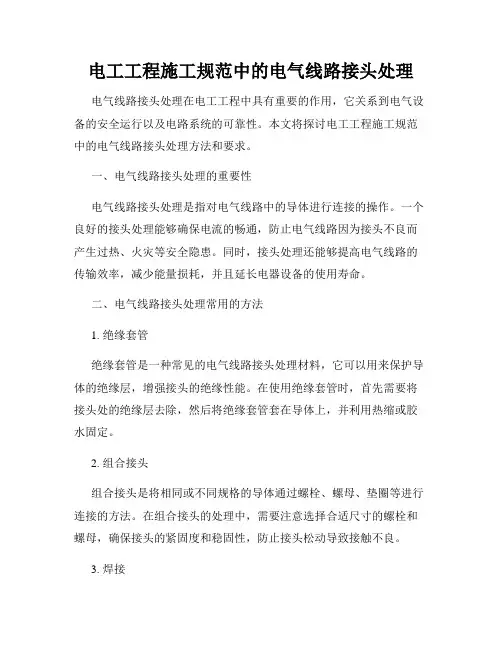

电工工程施工规范中的电气线路接头处理电气线路接头处理在电工工程中具有重要的作用，它关系到电气设备的安全运行以及电路系统的可靠性。

本文将探讨电工工程施工规范中的电气线路接头处理方法和要求。

一、电气线路接头处理的重要性电气线路接头处理是指对电气线路中的导体进行连接的操作。

一个良好的接头处理能够确保电流的畅通，防止电气线路因为接头不良而产生过热、火灾等安全隐患。

同时，接头处理还能够提高电气线路的传输效率，减少能量损耗，并且延长电器设备的使用寿命。

二、电气线路接头处理常用的方法1. 绝缘套管绝缘套管是一种常见的电气线路接头处理材料，它可以用来保护导体的绝缘层，增强接头的绝缘性能。

在使用绝缘套管时，首先需要将接头处的绝缘层去除，然后将绝缘套管套在导体上，并利用热缩或胶水固定。

2. 组合接头组合接头是将相同或不同规格的导体通过螺栓、螺母、垫圈等进行连接的方法。

在组合接头的处理中，需要注意选择合适尺寸的螺栓和螺母，确保接头的紧固度和稳固性，防止接头松动导致接触不良。

3. 焊接焊接是一种常用的固定导体的方法。

将要连接的导体表面清洁干净，然后将两者焊接在一起，形成一个连续的导体。

在焊接接头处理中，需要注意焊接温度、焊接时间和焊接点的位置，以确保焊接接头的稳定性和导电性能。

4. 压接压接是将导体通过专用的压接工具和压接接头进行连接的方法。

在压接接头处理中，需要选择适合的压接工具和合适的压接接头，确保接头与导体之间的良好接触。

同时，还需要对压接接头进行质量检测，防止接头质量不合格。

三、电气线路接头处理的规范要求1. 接头的美观性接头处理应该整齐、美观，线头清晰，无松散、暴露的导体或绝缘体，不得出现导体裸露、绝缘破损、绝缘套管翻卷等情况。

2. 接头的绝缘性能接头应该具有良好的绝缘性能，能够防止漏电和电气设备跨电压、跨相故障。

在接头处理中，需要使用符合标准的绝缘材料，并采取适当的绝缘措施，确保接头的绝缘性能达到要求。

3. 接头的可靠性接头处理应该确保接头连接牢固，不得出现松动、脱落、接触不良等现象。

电线规范的接法电线接法在家庭装修、工业生产及其他领域中都有应用，正确的电线接法可以保证电气安全，防止电火灾等事故发生。

接线可以分为两种：平行接线和穿线接线。

本文将介绍电线接法的规范及注意事项。

一、平行接线平行接线是在同一个电路内将两条电线连接在一起的一种方式，常用于连接配电盘、灯具开关等。

平行接线主要有以下几种方法：1、套管接法套管接法是将待连接电线的端头分别剥掉一段导体部分，并相互穿过一个绝缘外套，再用钳子将套管整个卡紧。

在此过程中要注意，剥光的部分不能过长，过长的剥线部分在钳子卡紧时容易折断，导致接触不良。

套管的局部也不能有缺陷、裂纹等瑕疵，否则电线容易断裂。

2、开孔接法开孔接法是在接线盒内部使用开孔式压型端子来将两条平行电线连接在一起。

通常情况下，需要选用符合电线截面的压型端子，紧固端子前要注意将电线的剥线部分拧成捻股状，防止出现散线或松散。

环套型接法是先将电线端部裸露出的导体部分绕成环套状，然后再将两条电线的环套部分通过螺纹接头互相扣紧。

在使用过程中，需要断电，将电线的剥线长度控制在合适的范围内，避免短路或引发火灾。

二、穿线接法1、翻边装置法翻边装置法是将电线端头插入插头孔内，然后加压插针，形成插针和电线的良好接触。

在使用过程中，需要预先剥去电线的绝缘层，并折叠到插条上，注意电线的剥线部分长度不要过长或过短；在插针的固定时不能破坏插头其他部分结构，使线路失效。

拽线接法是先通过预埋管或装饰管将待连接的电线穿过插座并插上插头，再将电线以匀称的力使其与插头连接起来。

在过程中，预先要注意：将电线的剥线部分压平，不要出现散线情况；拽线时力度不能太小，否则导致电气接触不良，太大则容易损坏电线的绝缘。

3、卡槽式接法卡槽式接法是将电线剥去一定长度的绝缘，通过卡槽式压型端子，将电线卡在端子的卡槽内，并旋紧螺钉固定。

在使用过程中需要注意，需要使用符合标准的压型端子，电线接头不能有掉毛、松散、泄漏等情况发生。

电线接头规范接法电线接头是一种将电线连接在一起的装置，常用于电力系统、电气设备和家庭电器等领域。

正确接法是确保电线连接安全可靠的重要环节，本文将从选择合适的电线接头、准备工作、接线方法和注意事项四个方面详细介绍电线接头的规范接法。

首先，选择合适的电线接头是确保接线质量的关键。

合适的接头应具备以下几个方面的特点：材质良好、耐高温、耐腐蚀、绝缘性能好、结构紧凑等。

根据不同的电流负载和接线环境选择合适的规格和型号的接头是非常重要的。

准备工作是接线过程中必不可少的一步。

首先，应确保电源已经切断电流，避免触电危险。

其次，需要准备好必要的工具，如剥线钳、扁嘴钳、绝缘胶带等。

然后，检查电线的绝缘层是否完好，若有损坏应先修复或更换。

最后，清理接头附近的杂物和油污，确保接头与电线的连接面干净。

接线方法是接头规范接法的核心内容。

根据电线的规格和型号选择相应的接头，在剥掉电线绝缘层后，将裸露的导线插入接头内部，并确保导线无松动。

然后，用剥线钳将导线的铜芯清理干净，使其光亮。

接着，用扁嘴钳将接头固定螺母旋紧，使导线与接头之间紧密接触。

最后，用绝缘胶带将接头部分包裹，增加绝缘性能和防水性能。

在进行接线过程中，还需要注意一些事项。

首先，接头的容量不能超过电线的额定容量。

其次，应避免接头的过热现象，特别是在高负荷运行的情况下，可以加装散热器或使用耐高温接头。

第三，连接后应进行检测，确认接头连接牢固可靠，无松动现象。

最后，接头应符合国家标准和规范的要求，严禁使用假冒伪劣产品。

总之，电线接头的规范接法是确保电线连接安全可靠的必要步骤。

正确选择合适的接头、做好准备工作、遵循规范的接线方法和注意接线过程中的事项，将有效提高接头的质量和安全性。

希望本文对您有所帮助！。

工程电线对接方案范本一、引言随着工程建设的不断发展，电线的使用需求也日益增加。

在工程建设中，电线的对接方案是非常重要的环节，直接影响到工程的安全性和可靠性。

本文旨在就工程电线对接方案进行详细的探讨和总结，以期为工程建设中电线对接提供一套有效的方案参考。

二、电线对接的基本原则1. 安全第一。

在电线对接过程中，必须以安全为第一原则，严格执行相关规范和标准，保证人员和设备的安全。

2. 可靠性。

电线对接后，必须能够确保电线连接牢固，电流正常传输，不出现短路或断路等情况。

3. 标准化。

对接电线必须符合相关标准，以确保对接的质量和安全性。

4. 灵活性。

在实际工程中，对接电线的方案应该具有一定的灵活性，能够根据具体情况进行调整和优化。

三、电线对接方案的选择1. 电线材质的选择在工程建设中，常见的电线材质有铜线、铝线等。

在选用电线材质时，应根据具体情况选择最合适的材质，以确保电线对接后的可靠性和安全性。

2. 对接方式的选择常见的电线对接方式有焊接、压接、螺栓连接等。

在选择对接方式时，应考虑工程的实际情况和要求，选择最合适的对接方式。

3. 对接工具的选择在电线对接过程中，需要使用相应的工具，如焊接机、压接机等。

在选择工具时，应选用符合相关标准的高品质工具，以确保对接的质量和可靠性。

四、电线对接的具体步骤1. 准备工作在进行电线对接之前，首先要进行准备工作，包括清理电线表面、备份电线材料、检查工具设备是否完好等。

2. 对接电线根据电线对接方案的选择，进行相应的电线对接工作，确保对接的质量和安全。

3. 检查和测试电线对接完成后，需要进行检查和测试，确保对接的质量和可靠性。

可以通过电流测量、绝缘测试等方式进行检查和测试。

4. 防护措施对接完成后，需要进行相应的防护措施，以确保电线的安全使用。

五、电线对接的质量控制1. 严格执行相关标准进行电线对接时，必须严格执行相关标准和规范，确保对接的质量和安全性。

2. 定期检查和维护对接完成后，需要进行定期检查和维护，确保电线连接的可靠性和安全性。

电线接头方法电线接头是电气工程中常见的操作，正确的接头方法可以确保电路连接良好，避免出现短路、火灾等安全隐患。

本文将介绍几种常见的电线接头方法，希望能够对大家有所帮助。

首先，我们来介绍最常见的电线接头方法——绝缘套管接头。

这种接头方法适用于同规格的电线连接，操作简单方便。

具体步骤如下，首先，将两根电线的绝缘外皮剥去一定长度，露出内芯；然后，将两根电线的内芯交叉连接，并用绝缘套管将连接处包裹紧密；最后，用绝缘胶带将套管包裹牢固，确保不会松动。

这种接头方法连接牢固，绝缘效果好，是电气工程中常用的一种接头方式。

除了绝缘套管接头外，还有一种常见的电线接头方法是压接接头。

这种接头方法适用于不同规格的电线连接，操作简单快捷。

具体步骤如下，首先，将两根电线的绝缘外皮剥去一定长度，露出内芯；然后，将两根电线的内芯交叉连接，用压线钳将连接处压紧，确保牢固可靠；最后，用绝缘胶带将连接处包裹牢固，确保绝缘效果。

这种接头方法速度快，适用范围广，是电气工程中常用的一种接头方式。

此外，还有一种常见的电线接头方法是焊接接头。

这种接头方法适用于对接线连接，连接牢固可靠。

具体步骤如下，首先，将两根电线的绝缘外皮剥去一定长度，露出内芯；然后，将两根电线的内芯交叉连接，用焊锡将连接处焊接牢固；最后，用绝缘胶带将连接处包裹牢固，确保绝缘效果。

这种接头方法连接牢固，适用于一些特殊场合的电气工程。

综上所述，电线接头方法有多种，选择合适的接头方法需要根据具体情况来决定。

在进行电线接头时，务必严格按照操作规程进行，确保操作安全可靠。

希望本文介绍的电线接头方法能够对大家有所帮助，谢谢阅读！。

导线使用注意事项及要求导线接头要紧密，接触电阻要最小。

接头牢固强度大，做好防腐很重要。

架空线路的接头，抗拉强度为首要。

不同材质线连接，接头方法不一样。

绝缘恢复啥要求，与原导线一个样。

（1）一般配电线路导线连接的基本要求1）导线连接处要接触紧密、稳定性好，接头电阻不得大于同截面积、同长度导线电阻的1.2倍。

2）导线接头要牢固，其机械强度不小于同截面积导线的80%。

3）导线接头应耐腐蚀。

导线之间焊接时，应防止残余熔剂熔渣的化学腐蚀。

4）铜、铝导线相接时，应采用铜、铝过渡连接管，并采取措施防止受潮、氧化及铝铜之间产生电化腐蚀。

5）导线接头绝缘恢复的绝缘强度应与原导线一致。

（2）架空线路导线连接的基本要求1）接触良好紧密，接触电阻小。

2）连接接头的机械强度应不低于导线抗拉强度的90%。

3）在线路连接处改变导线截面积或由线路向下进行T形连接时，应采用并沟线夹续接。

4）导线的连接一般可实行压接、插接、绕接或者焊接。

但高压架空导线不宜采用焊接，因为焊接时必须将导线加热，导线加热后会造成退火，其机械强度降低，焊接处将成为薄弱环节。

而高压架空线所承受的张力一般都较大，该薄弱环节往往断裂而造成事故。

5）导线的接头方法随导线材料不同而异。

钢芯铝线、铝绞线相互连接时，一般采用插接法、钳压法或爆炸压接法；而铜线与铜线的连接一般采用绕接法或压接法。

注意事项：1）在低压电气系统中，导线连接点是故障率最高的部位，电气设备和线路能否安全可靠地运行，在很大程度上取决于导线连接和绝缘层恢复的质量高低。

因此，导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

2）导线连接时，在接触面上会形成接触电阻，如果接点处理得好，那么接触电阻就小，如果连接不牢或其他原因就会导致局部接触不良，发生过热，加剧接触面的氧化，使接触电阻更大，发热更剧烈，造成温度不断升高，形成恶性循环，致使接触处金属变色甚至熔化，引起绝缘材料老化、燃烧，从而造成电气事故。

电缆联接手法讲解在电气工程和电子领域，电缆联接是确保信号或电力传输的关键步骤。

正确的联接手法不仅能提高系统的可靠性，还能减少信号干扰和损失。

本文档将详细介绍电缆联接的基本原则、常用手法及相关注意事项。

1. 电缆联接的基本原则1.1 确保电缆规格匹配在进行电缆联接前，首先需要确保两端电缆的规格（如电压、电流、截面积等）相互匹配。

不同规格的电缆联接可能导致系统故障或加速电缆老化。

1.2 清洁电缆接口电缆联接前，应确保电缆接口的清洁。

电缆接口的污染可能导致接触不良、电阻增大等问题。

使用专业的清洁剂和工具对电缆接口进行清洁。

2. 常用电缆联接手法2.1 压接法压接法是目前应用最广泛的电缆联接手法之一。

其主要步骤如下：1) 准备压接工具，如压接钳、压接模具等。

2) 剥除外皮：根据电缆规格，剥去适当长度的外皮。

3) 去除绝缘层：使用专用工具（如剥线钳）去除绝缘层。

4) 压接：将导体插入压接模具，使用压接钳进行压接。

5) 检查：确认压接部位是否牢固、接触良好。

2.2 焊接法焊接法适用于要求较高的场合，如高频信号传输。

其主要步骤如下：1) 准备焊接工具，如电烙铁、焊料、焊剂等。

2) 剥除外皮和绝缘层：同压接法。

3) 焊接：使用电烙铁将焊料熔化，焊接在导体上。

4) 冷却：焊接完成后，让焊接部位自然冷却。

5) 检查：确认焊接部位是否牢固、无虚焊。

2.3 插接法插接法适用于多芯电缆的联接。

其主要步骤如下：1) 准备插接件：根据电缆规格选择合适的插接件。

2) 剥除外皮和绝缘层：同压接法。

3) 插入：将导体插入插接件的对应位置。

4) 紧固：使用螺丝或其他紧固件紧固插接件。

5) 检查：确认联接是否牢固、接触良好。

3. 注意事项3.1 操作安全在进行电缆联接操作时，应确保遵守相关安全规范，如佩戴绝缘手套、确保设备断电等。

3.2 选用合适的手法根据实际需求和场合，选择合适的电缆联接手法。

不同的手法适用于不同的应用场景。

3.3 定期检查和维护电缆联接完成后，应定期进行检查和维护，确保联接部位仍然牢固、接触良好。

电线接头的接法有什么规范呢？
单股线中间接头绞接效果最好，将一根线缠在另一根线上5至8圈，然后将被缠绕的电线头部折回。

二根以上的单股线相接，缠绕长度不得小于直径的5倍。

终端可直接接在端子上。

多股电线中间接头时用铜管压接，6平方以下多股线可用接线帽压接更为方便。

终端可搪锡之后接在端子上，也可用铜鼻子压接后再接在端子上。

软线与单股线相接时，可将软线缠在单股线上，把单股线头部折回压在软线上。

但是一般细心的老电工们在完成了这样接线方法之后，通常还会多加一个步骤，就是在电烙铁上将焊锡丝融化滴上电线上面，这样的话，焊锡丝就会将电线包在一起，在接头上面形成一层保护，这样电线就不会用着用着就跑出来了。

最后我们只要做好防漏电处理就可以了，一般来说只要在电线上包上一层绝缘胶布，这样就可以很好的避免端头脱落，也可以很好的保证了我们用电的安全。

不过在操作的时候也一定要小心谨慎哦！。

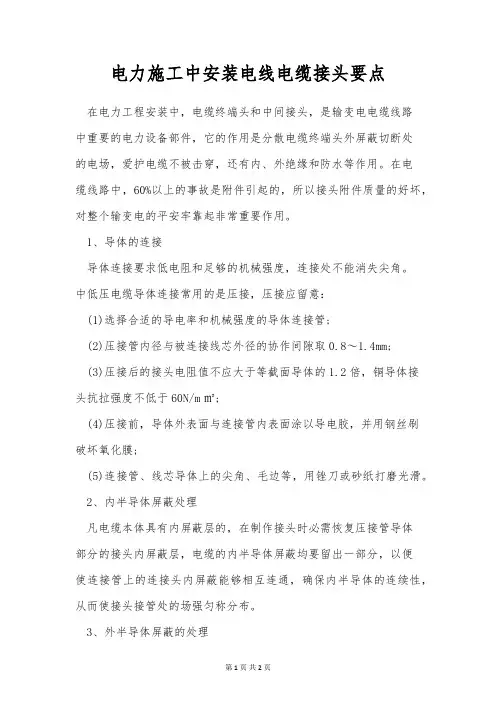

电力施工中安装电线电缆接头要点在电力工程安装中，电缆终端头和中间接头，是输变电电缆线路中重要的电力设备部件，它的作用是分散电缆终端头外屏蔽切断处的电场，爱护电缆不被击穿，还有内、外绝缘和防水等作用。

在电缆线路中，60%以上的事故是附件引起的，所以接头附件质量的好坏，对整个输变电的平安牢靠起非常重要作用。

1、导体的连接导体连接要求低电阻和足够的机械强度，连接处不能消失尖角。

中低压电缆导体连接常用的是压接，压接应留意：(1)选择合适的导电率和机械强度的导体连接管;(2)压接管内径与被连接线芯外径的协作间隙取0.8～1.4mm;(3)压接后的接头电阻值不应大于等截面导体的1.2倍，铜导体接头抗拉强度不低于60N/m㎡;(4)压接前，导体外表面与连接管内表面涂以导电胶，并用钢丝刷破坏氧化膜;(5)连接管、线芯导体上的尖角、毛边等，用锉刀或砂纸打磨光滑。

2、内半导体屏蔽处理凡电缆本体具有内屏蔽层的，在制作接头时必需恢复压接管导体部分的接头内屏蔽层，电缆的内半导体屏蔽均要留出一部分，以便使连接管上的连接头内屏蔽能够相互连通，确保内半导体的连续性，从而使接头接管处的场强匀称分布。

3、外半导体屏蔽的处理外半导体屏蔽是电缆和接头绝缘外部起匀称电场作用的半导电材料，同内半导体屏蔽一样，在电缆及接头中起到了非常重要的作用。

外半导体端口必需整齐匀称还要求与绝缘平滑过渡，并在接头增绕半导体带与电缆本体外半导体屏蔽搭接连通。

4、电缆反应力锥的处理施工时外形、尽寸精确无误的反应力锥，在整个锥面上电位分布是相等的，在制作交联电缆反应锥时，一般采纳专用切削工具，也可以用微火稍许加热，用快刀进行切削，基本成型后，再用2mm厚玻璃修刮，最终用砂纸由粗至细进行打磨，直至光滑为至。

5、金属屏蔽及接地处理金属屏蔽在电缆及接头中的作用主要是用来传导电缆故障短路电流，以及屏蔽电磁场对接近通讯设备的电磁干扰，运行状态下金属屏蔽在良好的接地状态下处于零电位，当电缆发生故障之后，它具有在极短的时间内传导短路电流的力量。
