电子产品工作电压量测方法及图示

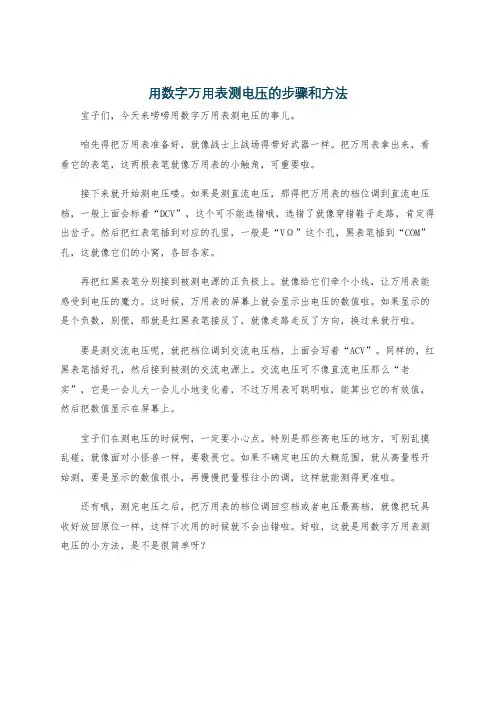

用数字万用表测电压的步骤和方法
宝子们，今天来唠唠用数字万用表测电压的事儿。

咱先得把万用表准备好，就像战士上战场得带好武器一样。

把万用表拿出来，看看它的表笔，这两根表笔就像万用表的小触角，可重要啦。

接下来就开始测电压喽。

如果是测直流电压，那得把万用表的档位调到直流电压档，一般上面会标着“DCV”，这个可不能选错哦，选错了就像穿错鞋子走路，肯定得出岔子。

然后把红表笔插到对应的孔里，一般是“VΩ”这个孔，黑表笔插到“COM”孔，这就像它们的小窝，各回各家。

再把红黑表笔分别接到被测电源的正负极上。

就像给它们牵个小线，让万用表能感受到电压的魔力。

这时候，万用表的屏幕上就会显示出电压的数值啦。

如果显示的是个负数，别慌，那就是红黑表笔接反了，就像走路走反了方向，换过来就行啦。

要是测交流电压呢，就把档位调到交流电压档，上面会写着“ACV”。

同样的，红黑表笔插好孔，然后接到被测的交流电源上。

交流电压可不像直流电压那么“老实”，它是一会儿大一会儿小地变化着，不过万用表可聪明啦，能算出它的有效值，然后把数值显示在屏幕上。

宝子们在测电压的时候啊，一定要小心点。

特别是那些高电压的地方，可别乱摸乱碰，就像面对小怪兽一样，要敬畏它。

如果不确定电压的大概范围，就从高量程开始测，要是显示的数值很小，再慢慢把量程往小的调，这样就能测得更准啦。

还有哦，测完电压之后，把万用表的档位调回空档或者电压最高档，就像把玩具收好放回原位一样，这样下次用的时候就不会出错啦。

好啦，这就是用数字万用表测电压的小方法，是不是很简单呀？。

万用表电路电压测量方法
万用表是一种常用的电子测量仪器，可以用来测量电压、电流和电阻等。

在进行电压测量时，可以通过以下方法进行：
1. 首先，将万用表的旋钮拨到电压测量档位，选择需要测量的电压量级。

一般万用表有直流电压（DCV）和交流电压（ACV）两个档位，根据需要选择相应的档位。

2. 接下来，将测量的电压源的正极用一根探头连接到万用表的正极接口，负极用另一根探头连接到负极接口。

确保连接无误。

3. 然后，将电压源接通，读取万用表上显示的电压数值。

如果测量的是交流电压，则需要注意测量的频率是否与交流电压源的频率相匹配。

4. 在读取电压数值后，应当将电压源关闭，并拔出连接在万用表上的探头。

重要注意事项：
- 在进行电压测量时，一定要确保万用表的电压测量档位选择
正确，如果选择档位过小，可能会导致测量结果不准确或损坏万用表。

- 在进行测量之前，应仔细检查电压源的电压范围，确保不会
超出万用表的测量范围。

- 在测量交流电压时，需要注意交流电压源的频率范围，选择
与之匹配的交流电压测量档位。

- 在接线时，要确保探头与被测电压源的接口紧固可靠，避免接触不良或短路等问题。

测量电压课件测量电压课件电压是电学中的一个重要概念，它描述了电荷在电路中的能量差异。

准确测量电压对于电路分析和实验非常关键。

在电子学领域，我们经常使用万用表或示波器等仪器来测量电压。

本文将介绍一些常见的电压测量方法和技巧，帮助读者更好地理解和应用电压测量。

一、直流电压测量直流电压是指电压在一段时间内保持恒定的电压。

直流电压测量是电子实验中最基本的测量之一。

为了测量直流电压，我们通常使用万用表。

万用表具有直流电压测量功能，可以方便地测量电路中的电压。

使用万用表测量直流电压时，我们需要将测量引线正确连接到电路中的正负极，确保测量的准确性。

二、交流电压测量交流电压是指电压在一段时间内正负变化的电压。

交流电压测量是电子实验中另一个重要的测量。

为了测量交流电压，我们通常使用示波器。

示波器可以显示电压随时间变化的波形图，帮助我们更好地理解电压的特性。

使用示波器测量交流电压时，我们需要将示波器的探头正确连接到电路中的正负极，选择适当的量程和触发方式，以获得清晰的波形图。

三、电压分压器电压分压器是一种常用的电路，用于将高电压分压为低电压。

电压分压器的原理是利用串联电阻的电压分配规律。

通过选择合适的电阻比例，我们可以将输入电压按照需求分压到合适的范围内进行测量。

电压分压器广泛应用于各种电子设备和实验中，如电源电压测量、信号调节等。

四、电压放大器电压放大器是一种常见的电路，用于放大电压信号。

电压放大器的原理是利用放大器的放大倍数，将输入电压放大到所需的范围内进行测量。

电压放大器在信号处理、音频放大等领域有着广泛的应用。

在实际应用中，我们需要根据具体需求选择合适的电压放大器，并注意放大器的线性度、失真等指标。

五、电压测量技巧1. 选择合适的测量仪器：根据需要选择合适的仪器进行电压测量，如万用表、示波器等。

2. 注意测量范围：在进行电压测量时，要根据实际情况选择合适的测量范围，避免超出仪器的测量范围导致误差或损坏。

3. 确保连接正确：在进行电压测量时，要确保测量引线正确连接到电路中的正负极，避免接反或短路等错误。

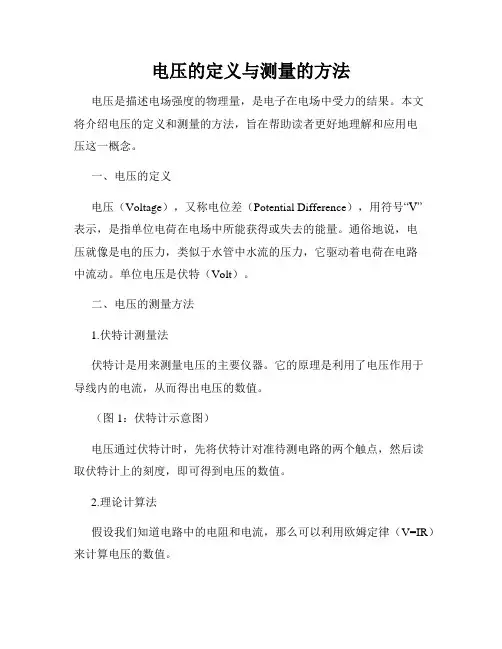

电压的定义与测量的方法电压是描述电场强度的物理量，是电子在电场中受力的结果。

本文将介绍电压的定义和测量的方法，旨在帮助读者更好地理解和应用电压这一概念。

一、电压的定义电压（Voltage），又称电位差（Potential Difference），用符号“V”表示，是指单位电荷在电场中所能获得或失去的能量。

通俗地说，电压就像是电的压力，类似于水管中水流的压力，它驱动着电荷在电路中流动。

单位电压是伏特（Volt）。

二、电压的测量方法1.伏特计测量法伏特计是用来测量电压的主要仪器。

它的原理是利用了电压作用于导线内的电流，从而得出电压的数值。

（图1：伏特计示意图）电压通过伏特计时，先将伏特计对准待测电路的两个触点，然后读取伏特计上的刻度，即可得到电压的数值。

2.理论计算法假设我们知道电路中的电阻和电流，那么可以利用欧姆定律（V=IR）来计算电压的数值。

例如，已知电路中的电阻为R，电流为I，根据欧姆定律可得电压V=I×R。

理论计算法适用于已知电阻和电流的情况下，可以准确计算出电压的数值。

3.示波器测量法示波器是一种常用的电子测量设备，可以通过观察电压随时间变化的波形图，来测量电压的幅值、频率等参数。

（图2：示波器示意图）使用示波器测量时，将示波器的探头接在待测点上，将电压信号显示在示波器的屏幕上。

根据示波器刻度和网格来读取电压的数值。

4.电压传感器测量法电压传感器是一种专门用于测量电压的传感器。

它能够将电压信号转换成电压输出或其他形式的信号输出。

（图3：电压传感器示意图）使用电压传感器测量时，将传感器与待测电路相连，通过传感器输出的电压信号来获取电压的数值。

三、总结本文介绍了电压的定义和测量方法。

电压是描述电场强度的物理量，可以通过伏特计、理论计算、示波器测量和电压传感器测量等方法来测量。

不同的场合和要求可以选择不同的测量方法，以获得准确的电压数值。

电压的测量对电子电路的设计、维护和故障排除具有重要意义，它能帮助工程师更好地理解电路的工作状态和性能表现。

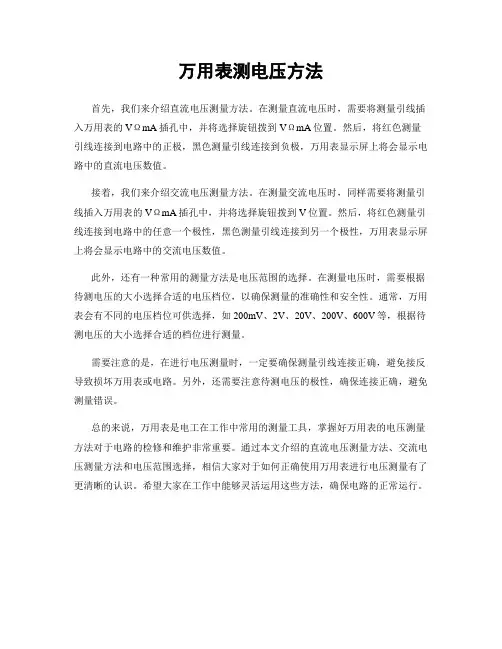

万用表测电压方法
首先，我们来介绍直流电压测量方法。

在测量直流电压时，需要将测量引线插入万用表的VΩmA插孔中，并将选择旋钮拨到VΩmA位置。

然后，将红色测量引线连接到电路中的正极，黑色测量引线连接到负极，万用表显示屏上将会显示电路中的直流电压数值。

接着，我们来介绍交流电压测量方法。

在测量交流电压时，同样需要将测量引线插入万用表的VΩmA插孔中，并将选择旋钮拨到V位置。

然后，将红色测量引线连接到电路中的任意一个极性，黑色测量引线连接到另一个极性，万用表显示屏上将会显示电路中的交流电压数值。

此外，还有一种常用的测量方法是电压范围的选择。

在测量电压时，需要根据待测电压的大小选择合适的电压档位，以确保测量的准确性和安全性。

通常，万用表会有不同的电压档位可供选择，如200mV、2V、20V、200V、600V等，根据待测电压的大小选择合适的档位进行测量。

需要注意的是，在进行电压测量时，一定要确保测量引线连接正确，避免接反导致损坏万用表或电路。

另外，还需要注意待测电压的极性，确保连接正确，避免测量错误。

总的来说，万用表是电工在工作中常用的测量工具，掌握好万用表的电压测量方法对于电路的检修和维护非常重要。

通过本文介绍的直流电压测量方法、交流电压测量方法和电压范围选择，相信大家对于如何正确使用万用表进行电压测量有了更清晰的认识。

希望大家在工作中能够灵活运用这些方法，确保电路的正常运行。

数字万用表使用方法图解数字万用表相对来说，属于比较简单的测量仪器。

本篇，作者就教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

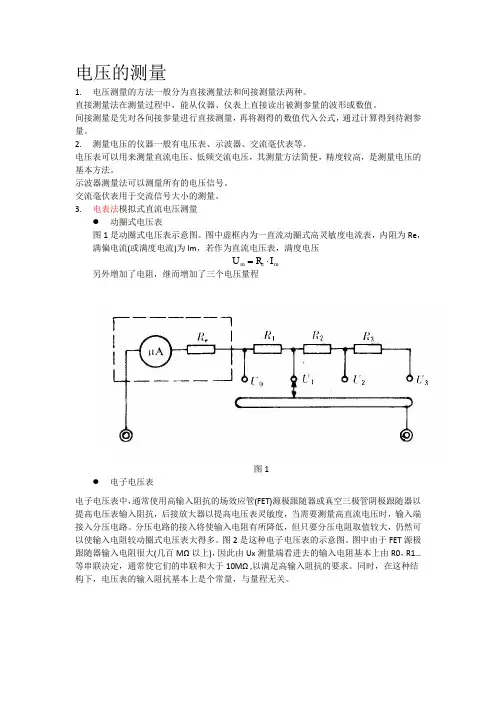

电压的测量1. 电压测量的方法一般分为直接测量法和间接测量法两种。

直接测量法在测量过程中，能从仪器、仪表上直接读出被测参量的波形或数值。

间接测量是先对各间接参量进行直接测量，再将测得的数值代入公式，通过计算得到待测参量。

2. 测量电压的仪器一般有电压表、示波器、交流毫伏表等。

电压表可以用来测量直流电压、低频交流电压，其测量方法简便，精度较高，是测量电压的基本方法。

示波器测量法可以测量所有的电压信号。

交流毫伏表用于交流信号大小的测量。

3. 电表法模拟式直流电压测量● 动圈式电压表图1是动圈式电压表示意图。

图中虚框内为一直流动圈式高灵敏度电流表，内阻为Re ，满偏电流(或满度电流)为Im ，若作为直流电压表，满度电压另外增加了电阻，继而增加了三个电压量程图1 ● 电子电压表电子电压表中，通常使用高输入阻抗的场效应管(FET)源极跟随器或真空三极管阴极跟随器以提高电压表输入阻抗，后接放大器以提高电压表灵敏度，当需要测量高直流电压时，输入端接入分压电路。

分压电路的接入将使输入电阻有所降低，但只要分压电阻取值较大，仍然可以使输入电阻较动圈式电压表大得多。

图2是这种电子电压表的示意图。

图中由于FET 源极跟随器输入电阻很大(几百MΩ以上)，因此由Ux 测量端看进去的输入电阻基本上由R0，R1…等串联决定，通常使它们的串联和大于10MΩ ,以满足高输入阻抗的要求。

同时，在这种结构下，电压表的输入阻抗基本上是个常量，与量程无关。

m e m U R I =⋅图24. 电表法交流电压的测量测量交流电压大小的仪表统称交流电压表。

交流电压表分为模拟式电压表与数字式电压表两大类。

模拟式电压表是先将交流电压经过检波器转换成直流电压后推动微安表头，由表头指针指示出被测电压的大小。

检波器有三种类型，分别是平均值检波器、峰值检波器、有效值检波器，故电压表有三种类型，分别是平均值电压表、峰值电压表、有效值电压表。

● 平均值电压表平均值电压表的基本原理方框图u （t先对被测电压进行放大，然后检波，最后由表头指示。

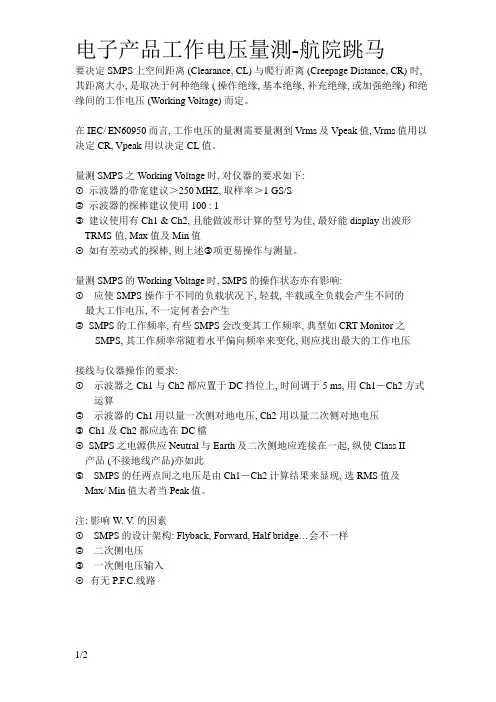

要决定SMPS上空间距离 (Clearance, CL) 与爬行距离 (Creepage Distance, CR) 时, 其距离大小, 是取决于何种绝缘 ( 操作绝缘, 基本绝缘, 补充绝缘, 或加强绝缘) 和绝缘间的工作电压 (Working V oltage) 而定。

在IEC/ EN60950 而言, 工作电压的量测需要量测到Vrms 及Vpeak 值, Vrms 值用以决定 CR, Vpeak 用以决定CL值。

量测SMPS之Working V oltage时, 对仪器的要求如下:①示波器的带宽建议＞250 MHZ, 取样率＞1 GS/S②示波器的探棒建议使用 100 : 1③建议使用有Ch1 & Ch2, 且能做波形计算的型号为佳, 最好能display 出波形TRMS 值, Max值及Min值④如有差动式的探棒, 则上述③项更易操作与测量。

量测SMPS的 Working V oltage时, SMPS的操作状态亦有影响:①应使SMPS 操作于不同的负载状况下, 轻载, 半载或全负载会产生不同的最大工作电压, 不一定何者会产生② SMPS的工作频率, 有些SMPS会改变其工作频率, 典型如CRT Monitor 之SMPS, 其工作频率常随着水平偏向频率来变化, 则应找出最大的工作电压接线与仪器操作的要求:①示波器之Ch1 与Ch2都应置于DC挡位上, 时间调于5 ms, 用Ch1－Ch2方式运算②示波器的Ch1用以量一次侧对地电压, Ch2 用以量二次侧对地电压③ Ch1及Ch2都应选在DC檔④ SMPS之电源供应Neutral与Earth及二次侧地应连接在一起, 纵使Class II产品 (不接地线产品)亦如此⑤SMPS的任两点间之电压是由Ch1－Ch2计算结果来显现, 选RMS值及Max/ Min值大者当Peak值。

注: 影响W. V. 的因素①SMPS的设计架构: Flyback, Forward, Half bridge…会不一样②二次侧电压③一次侧电压输入④有无P.F.C.线路Measurement of working voltage - principlePrimary SecondaryDifferential measuring methodA = primary measuring points 变压器的一次引脚B = secondary measuring points变压器的二次引脚A -B = working voltage primary-secondary1) For safety reasons it is recommended to use an isolating mains transformer during these measurements.2) For equipment with a non-polarised mains plug either pole (one at a time) of the supply shall be reference earthed during the measurements。

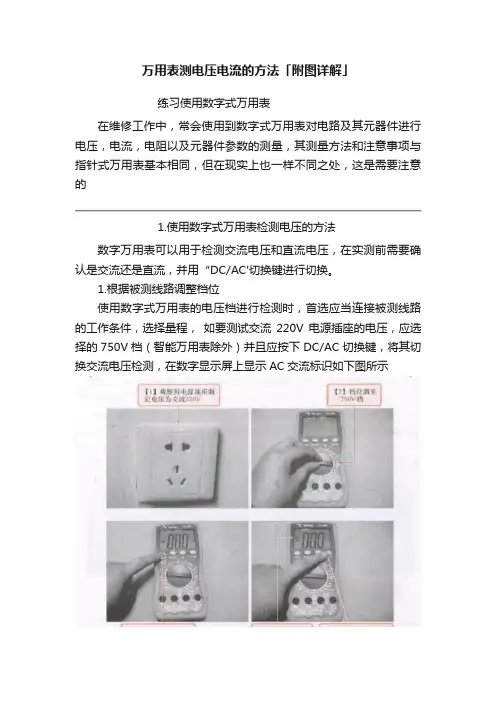

万用表测电压电流的方法「附图详解」练习使用数字式万用表在维修工作中，常会使用到数字式万用表对电路及其元器件进行电压，电流，电阻以及元器件参数的测量，其测量方法和注意事项与指针式万用表基本相同，但在现实上也一样不同之处，这是需要注意的1.使用数字式万用表检测电压的方法数字万用表可以用于检测交流电压和直流电压，在实测前需要确认是交流还是直流，并用“DC/AC'切换键进行切换。

1.根据被测线路调整档位使用数字式万用表的电压档进行检测时，首选应当连接被测线路的工作条件，选择量程，如要测试交流220V电源插座的电压，应选择的750V档（智能万用表除外）并且应按下DC/AC切换键，将其切换交流电压检测，在数字显示屏上显示AC交流标识如下图所示查看待测设备调整档位2.用数字万用表检测电压将红表笔插入电阻电压输入接口V Ω Hz孔中，将被表笔插入公共/接地接口COM孔中，然后将两表笔分解插入交流电源的两插座孔中，如下图所示，此时应当在显示屏上直接显示处检测的AC220V电压。

交流电压无极性，不必考虑红，黑表笔的极性数字式万用表检测电压在使用数字式万用表测量电压时，若数字显示屏出现OL的标识，说明选择的档位过小，无法显示，如图所示有些电工未将表笔从检测端移出的情况下，便调节数字式万用表的量程，可能致使转换开关出点烧毁，导致万用表损坏调档过低的错误操作2.使用数字式万用表检测电流的方法数字式万用表可以用于检测交流电流和直流电流，在操作时需要确认时交流还是直流并需要用AC/DC切换键进行切换1.根据被测设备估算电流并调节档位测量电流前首选要判断时交流还是致力于电流，然后估算电流大致的范围，在设置万用表的档位，若需要检测照明灯电路中的电流时，可以将数字式万用表的量程调整为20A档，并且应当按下DC/AC切换键进行如下图所示电根据估测电流量调整数字式万用表档位2.连接表笔进行交流电流检测由于检测的交流电压可能会较大，所以将黑表笔插入公共/接地接口COM孔中，再将红表笔插入20A孔中，测量时，与测量直流交流的方法相同，需要将数字式万用表串接在电路中，知识测量交流时不必考虑万用表的极性如下图所示j连接表笔进行交流电流检测后续更新万用表测电阻，电容，温度常用方法持续更新、、、、、、、、。

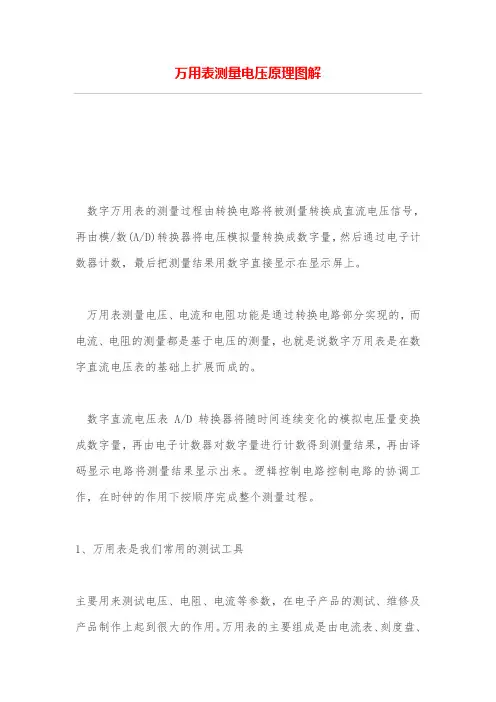

万用表测量电压原理图解数字万用表的测量过程由转换电路将被测量转换成直流电压信号，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。

万用表测量电压、电流和电阻功能是通过转换电路部分实现的，而电流、电阻的测量都是基于电压的测量，也就是说数字万用表是在数字直流电压表的基础上扩展而成的。

数字直流电压表A/D转换器将随时间连续变化的模拟电压量变换成数字量，再由电子计数器对数字量进行计数得到测量结果，再由译码显示电路将测量结果显示出来。

逻辑控制电路控制电路的协调工作，在时钟的作用下按顺序完成整个测量过程。

1、万用表是我们常用的测试工具主要用来测试电压、电阻、电流等参数，在电子产品的测试、维修及产品制作上起到很大的作用。

万用表的主要组成是由电流表、刻度盘、量程选择开关、表笔组成的。

万用表的型号众多，但基本上使用方法是相同的。

下面我们介绍一下用万用表测电源方法以及万用表测电压原理。

2、万用表测电压方法万用表测电压方法首先要将量程开关对准标有V的五档范围内（测试交流电压要对准交流电压的档位，测试直流电压时要对准直流电压的档位）。

测量电压时，要把电表表笔并接在被测电路上。

根据被测电路的大约数值，选择一个合适的量程位置。

干电池每节最大值为1．5V，所以可放在5V量程档。

这时在面板上表针满刻度读数的500应作5来读数。

即缩小100倍。

如果表针指在300刻度处，则读为3V。

注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。

除了电阻档外，量程开关所有档均按此方法读测量结果。

在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。

测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。

如果不知遭电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性。
