在SolidWorks中，要创建曲面凸点，通常需要使用一些曲面建模工具。以下是一个基本的步骤，通过创建曲面凸点的例子：

1. 打开SolidWorks：启动SolidWorks并打开的零件文件或者新建一个零件文件。

2. 创建基础几何体：在设计零件之前，通常需要创建一些基础几何体，例如盒子、球体或圆柱体。这些几何体将用作曲面的基础。

3. 进入曲面建模环境：选择“特征”选项卡，然后选择“曲面”或“曲面建模”工具。这会将SolidWorks切换到曲面建模环境。

4. 创建曲面：使用曲面工具，例如 loft、sweep 或 boundary，创建需要的曲面。确保在曲面设计中，可以通过控制点或其他参数来调整曲面的形状。

5. 添加凸点：一旦创建了所需的曲面，可以使用“曲面凸点”或“放样凸点”等工具，以在曲面上创建凸点。这通常涉及到在曲面上选择点，并调整它们的高度或位置。

– 在SolidWorks中，可以使用“插入”选项卡下的“曲面”工具来创建曲面凸点。

– 选择“插入” -> “曲面” -> “放样凸点”或其他适当的工具。

– 在对话框中，选择要创建凸点的曲面，并按照提示进行操作。

6. 调整凸点属性：一旦创建了凸点，可能需要调整它们的属性，如高度、形状或其他相关参数。这通常可以通过编辑凸点或使用其他曲面编辑工具来完成。

7. 完成操作：完成所有的曲面和凸点的创建和调整后，保存并退出曲面建模环境。

请注意，上述步骤可能会根据具体的SolidWorks版本和具体操作稍有不同。在SolidWorks的帮助文档或在线资源中，可以找到更详细的说明和操作步骤。

合集下载

SolidWorks曲面：两管之间的连接（曲面拉伸、曲面剪裁、曲面放样）

SolidWorks曲面：两管之间的连接（曲面拉伸、曲面剪裁、曲面放样）

SolidWorks曲面：两管之间的连接（曲面拉伸、曲面剪裁、曲面放样）

建模步骤：

1.前视基准面，草绘一个圆，直径45 。

2.拉伸曲面，两侧对称，长140 。 3.上视基准面，草绘一条斜线。下图没有完全定义，最好完全定义。 4.旋转曲面。

5.上视基准面，草绘3段圆弧。半径都是50 。

6.裁剪曲面，裁剪工具 ：圆弧。保留紫色面，剪掉蓝色面。 7.前视基准面，草绘一个圆，直径72 。

8.裁剪曲面。上图的圆为剪裁工具。保留紫色面，剪掉蓝色面。 9.曲面放样，开始约束，结束约束 都选 与面的曲率。

10.曲面放样，同上。 11.曲面放样。与曲面相切。 12.镜像到另一侧。

13.缝合曲面。 14.完成。

solidworks曲面设计

solidworks曲面设计

.

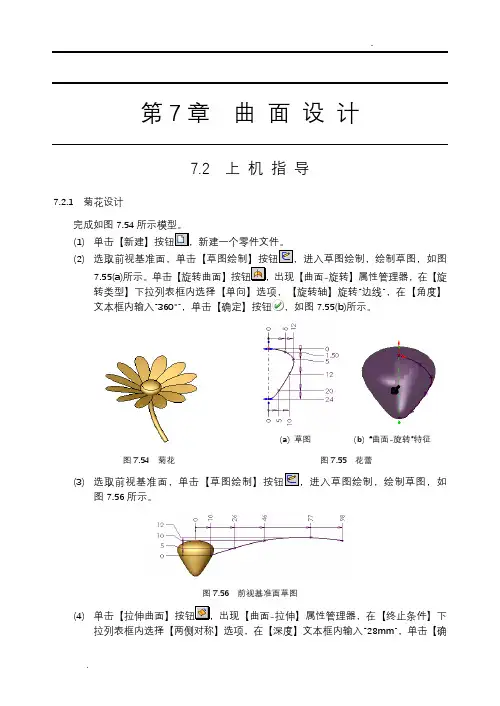

. 第7章 曲 面 设

计

7.2 上 机 指 导

7.2.1

菊花设计

完成如图7.54所示模型。

(1) 单击【新建】按钮，新建一个零件文件。

(2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.55(a)所示。单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框内选择【单向】选项，【旋转轴】旋转“边线”，在【角度】文本框内输入“360°”，单击【确定】按钮，如图7.55(b)所示。

图7.54 菊花

(a) 草图 (b) “曲面-旋转”特征

图7.55 花蕾

(3) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如

图7.56所示。

图7.56 前视基准面草图

(4) 单击【拉伸曲面】按钮，出现【曲面-拉伸】属性管理器，在【终止条件】下拉列表框内选择【两侧对称】选项，在【深度】文本框内输入“28mm”，单击【确SolidWorks 2005基础教程与上机指导

·168·

·168· 定】按钮，如图7.57所示。

图7.57 “曲面-拉伸”特征

(5) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如

图7.58所示。

图7.58 上视基准面草图

(6) 单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮，【剪裁工具】选择“草图3”，选中【保留选择】单选按钮，【保留的部分】选中“曲面-拉伸1”，选择【线性】单选按钮，单击【确定】按钮，如 图7.59所示。

图7.59 “曲面-剪裁”特征

(7) 选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“曲面-剪裁1”，【旋转参考】选择“坐标原点”，在【X旋转角度】文本框内输入“10°”，在【Y旋转角度】文本框内输入“0°”，在【Z旋转角度】文本框内输入“0°”，单击【确定】按钮，如图7.60所示。 第7章

solidworks曲面建模电风扇

solidworks曲面建模电风扇

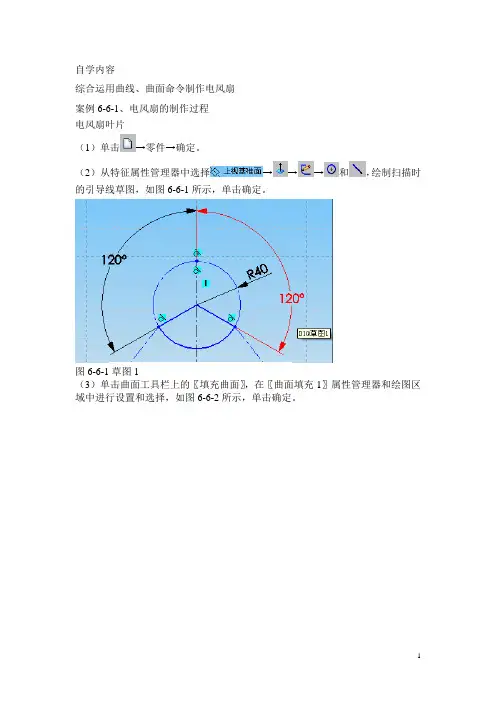

1 自学内容

综合运用曲线、曲面命令制作电风扇

案例6-6-1、电风扇的制作过程

电风扇叶片

（1）单击→零件→确定。

（2）从特征属性管理器中选择→→→和，绘制扫描时的引导线草图，如图6-6-1所示，单击确定。

图6-6-1草图1

（3）单击曲面工具栏上的〖填充曲面〗，在〖曲面填充1〗属性管理器和绘图区域中进行设置和选择，如图6-6-2所示，单击确定。 2

图6-6-2填充面属性管理器

（4）从特征管理器中选择→→→，绘制草图，如图6-6-3所示，单击确定。

图6-6-3草图3

（5）单击曲面工具栏上的〖放样曲面〗，在〖面-放样1〗属性管理器和绘图区域中进行设置和选择，如图6-6-4所示，单击确定。 3

图6-6-4放样面1属性管理器

（6）从特征管理器中选择→→→，绘制草图，如图6-6-5所示，单击确定。

图6-6-5草图4

（7）单击曲面工具栏上的〖剪裁曲面〗，在〖面-剪裁1〗属性管理器和绘图区域中进行设置和选择，如图6-6-6所示，单击确定。 4

图6-6-6剪裁面1属性管理器

（8）单击特征工具栏上的〖圆周阵列〗，在〖阵列（圆周）1〗属性管理器和绘图区域中进行设置和选择，如图6-6-7所示，单击确定。 5

图6-6-7阵列圆周属性管理器

（9）单击曲面工具栏上的〖缝合曲面〗，在〖面-缝合1〗属性管理器和绘图区域中进行设置和选择，如图6-6-8所示，单击确定。

图6-6-8缝合面属性管理器

（10）单击特征工具栏上的〖加厚〗，在〖加厚〗属性管理器和绘图区域中进行设置和选择，如图6-6-9所示，单击确定 6

图6-6-9加厚属性管理器

（11）从特征管理器中选择→→→，绘制草图，如图6-6-10所示，单击确定。

图6-6-10草图5

单击特征工具栏上的〖拉伸凸台/基体〗，在〖拉伸〗属性管理器和绘图区域中进行设置和选择，如图6-6-11所示。 7

图6-6-11拉伸属性管理器

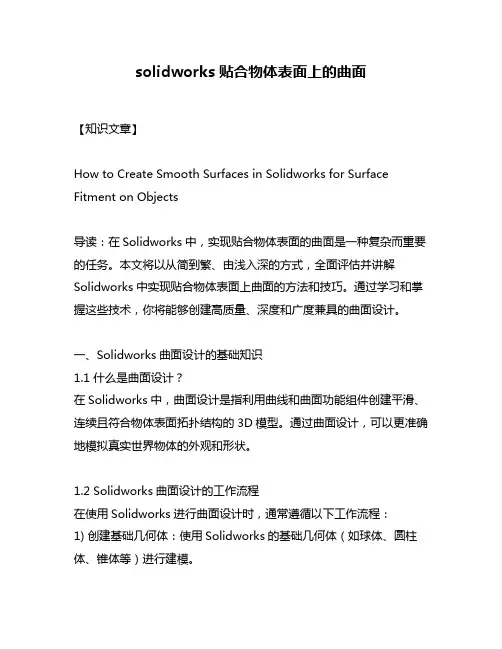

solidworks贴合物体表面上的曲面

solidworks贴合物体表面上的曲面

solidworks贴合物体表面上的曲面

【知识文章】

How to Create Smooth Surfaces in Solidworks for Surface

Fitment on Objects

导读：在Solidworks中，实现贴合物体表面的曲面是一种复杂而重要的任务。本文将以从简到繁、由浅入深的方式，全面评估并讲解Solidworks中实现贴合物体表面上曲面的方法和技巧。通过学习和掌握这些技术，你将能够创建高质量、深度和广度兼具的曲面设计。

一、Solidworks曲面设计的基础知识

1.1 什么是曲面设计？

在Solidworks中，曲面设计是指利用曲线和曲面功能组件创建平滑、连续且符合物体表面拓扑结构的3D模型。通过曲面设计，可以更准确地模拟真实世界物体的外观和形状。

1.2 Solidworks曲面设计的工作流程

在使用Solidworks进行曲面设计时，通常遵循以下工作流程：

1) 创建基础几何体：使用Solidworks的基础几何体（如球体、圆柱体、锥体等）进行建模。 2) 建立曲线：使用曲线工具（如2D曲线或草图工具）创建适合模型的曲线。

3) 创建曲面：使用Solidworks的曲面功能组件（如填充曲面、边界曲面等）基于先前创建的曲线创建曲面。

4) 调整曲面：通过编辑和修整曲面，使其符合预期设计要求。

5) 与实体结合：将曲面与已有的实体物体进行结合，以实现曲面贴合。

二、实现曲面贴合的Solidworks技巧

2.1 强大的Solidworks工具

Solidworks提供了多种功能强大的工具，用于帮助实现曲面贴合。其中包括：

- 填充曲面：根据所选曲线自动生成连续的曲面。

- 边界曲面：通过指定边界曲线和方向来创建平滑曲面。

- 镜像曲面：将现有曲面复制并镜像以创建对称的曲面。

- 合并曲面：将不同曲面部分合并为单个曲面。

2.2 曲面修整的技巧

为了使曲面达到最佳的贴合效果，以下技巧值得注意：
