漏电保护跳闸的原因分析

合安高铁股份公司用电安全案例教育 施工现场漏电保护器跳闸原因及 排除办法分析

合安高铁安质部.工程部

近期安全检查发现现场安全用电存在漏电保护器

安装使用不正确的共性问题，特编写此文请现场电工

师傅参照，及时消除用电安全隐患，确保用电安全。 一．漏电保护器跳闸原因

漏电保护器的作用是有效地控制断开故障电路防止漏电、电气事故的发生。因

此跳闸的原因可分为两种，一种是正常跳闸，另一种是故障跳闸。

合安高铁股份公司用电安全案例教育 1、漏电保护器安装在分支线路出口处，而漏电保护插座安装在每个用电电器端，属于末端安装。安装维修更方便。

2、漏电时区别

漏电保护器当线路漏电时，由于是分支线路出口处安装，终端故障会导致整个

支路断电家里没有电，而漏电保护插座，当支路上电器或线中漏电时，只是单

支线线路不通电，电器无法工作。

3、接线保护区别

漏电保护器只有火线保护，而漏电保护插座带有火线、零线保护。

4、漏电电流和漏电脱扣时间区别：

漏电保护器 ： I△n=30mA，动作时间0.1S ，漏电保护插座：I△n=6mA，动

作时间0.025S。漏电保护插座，额定剩余漏电电流更小，更安全，对人体伤害

小，快速脱扣。保护人的生命和财产安全。 合安高铁股份公司用电安全案例教育

其适用范围是交流50HZ额定电压

380

伏，额定电流至250安。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止

因漏电引起电气火灾和 电气设备损坏事故的技术措施。但安装漏电保护器后并

不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气

设备损坏事故的技术措施。

1、正常跳闸

如果额定漏电动作电流为30MA的漏电开关，其负载中存在25MA以上的漏

电电流，漏电开关就会跳闸。由于25MA的电流流过人体是安全的，不会发生

电击死亡；同样对线路或电气设备也不会发生危险，电气设备的工作也不会产

生异常现象。 合安高铁股份公司用电安全案例教育

对施工现场漏电保护频繁跳闸原因分析

对施工现场漏电保护频繁跳闸的原因分析

1 引言

施工现场的用电环境一般比较差，使用的设备、线路本身安全隐患比较多，流动性、重复性、临时性较强，参加施工的用电人员甚至管理人员的素质参差不齐，在施工现场强制采用TN—S三相五线式供电方式的目的就是为了保障施工现场用电的安全及加强对用电的管理。各级漏电保护器是TN—S供电系统中最关键的保护设备，在实际施工中由于施工现场所具有的特殊性，总是造成各级漏电保护器的频繁跳闸。这不仅严重影响了施工现场的正常施工，而且使施工现场用电的安全无法得到有效的保障。通过在施工现场对施工用电的管理和体验，对施工现场漏电保护器频繁跳闸的原因进行了以下的分析。

2 施工现场漏电保护器频繁跳闸的原因

2．1 漏电保护器布局不合理

根据《施工现场临时用电安全技术规范》JCJ46—88，在临时用电总配电箱和开关箱中应装设漏电保护器，形成三级配电二级漏电保护的模式。由于施工现场所具有的特殊性，如电工素质差、接线错误、非电工接线、线路破损、开关箱内漏电保护器损坏、部分用电器具没有经过开关箱及施工现场管理不善等原因，以及漏电保护器本身不可避免的误动和拒动，再加上在实际施工中没有按照工地的实际情况对漏电保护器进行布置，造成了总漏电保护器频繁跳闸，停电范围较大。在施工高峰期，总漏电保护器的频繁跳闸不仅严重影响了工地的正常施工，而且让处理故障的电工疲于奔命，甚至束手无策。对于这种情况除了加强施工现场的管理外，需要从技术的角度，根据施工现场实际情况对漏电保护器进行合理布置。在一些住宅楼工地、工业项目等比较大的施工现场，需要将整个工地按专业或不同的施工队划分为若干个小的漏电保护范围，在每个保护范围内形成二级漏电保护，必要时形成三级漏电保护，这样可以提高每个保护范围内二或三级漏电保护的保护灵敏度，提高保护范围内故障漏电时的漏电保护器的动作率，减少总漏电保护器跳闸。合理的布置也可以促使各个施工队自主管理和方便项目部的统下管理。这样工地进线总电源上的漏电保护器，可主要做为施工现场防止电气火灾隐患和电气短路的总保护，兼做每个小的漏电保护范围的后备保护，它的额定漏电动作电流可根据施工现场的大小在200～500mA之间选择，额定漏电动作时间可选择0．2—0．3s，可极大地减少浪涌电压、电流、电磁干扰对总漏电保护器的影响，提高总漏电保护器动作的选择性和可靠性。如果能通过加强对工地漏电保护器的管理，使每个漏电保护范围内的二级漏电保护处于有效保护状态，就可以大大地减少工地总漏电保护器的频繁跳闸机率。

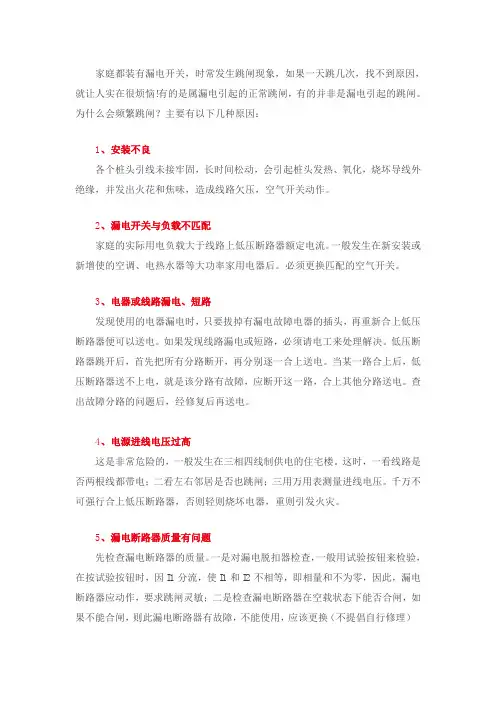

家庭都装有漏电开关，时常发生跳闸现象，如果一天跳几次，找不到原因，就让人实在很烦恼!有的是属漏电引起的正常跳闸，有的并非是漏电引起的跳闸。为什么会频繁跳闸？主要有以下几种原因：

1、安装不良

各个桩头引线未接牢固，长时间松动，会引起桩头发热、氧化，烧坏导线外绝缘，并发出火花和焦味，造成线路欠压，空气开关动作。

2、漏电开关与负载不匹配

家庭的实际用电负载大于线路上低压断路器额定电流。一般发生在新安装或新增使的空调、电热水器等大功率家用电器后。必须更换匹配的空气开关。

3、电器或线路漏电、短路

发现使用的电器漏电时，只要拔掉有漏电故障电器的插头，再重新合上低压断路器便可以送电。如果发现线路漏电或短路，必须请电工来处理解决。低压断路器跳开后，首先把所有分路断开，再分别逐一合上送电。当某一路合上后，低压断路器送不上电，就是该分路有故障，应断开这一路，合上其他分路送电。查出故障分路的问题后，经修复后再送电。

4、电源进线电压过高

这是非常危险的，一般发生在三相四线制供电的住宅楼。这时，一看线路是否两根线都带电；二看左右邻居是否也跳闸；三用万用表测量进线电压。千万不可强行合上低压断路器，否则轻则烧坏电器，重则引发火灾。

5、漏电断路器质量有问题

先检查漏电断路器的质量。一是对漏电脱扣器检查，一般用试验按钮来检验，在按试验按钮时，因I1分流，使I1和I2不相等，即相量和不为零，因此，漏电断路器应动作，要求跳闸灵敏；二是检查漏电断路器在空载状态下能否合闸，如果不能合闸，则此漏电断路器有故障，不能使用，应该更换（不提倡自行修理）

6、漏电断路器接线错误

检查是否把某一用电设备的相线接到漏电断路器的前面，使部分负荷没有通过漏电断路器，这样使漏电断路器N线电流大于相线电流，使其跳闸，甚至合不上闸。

7、用电设备漏电

此时，设备金属外壳带电，可用测电笔检验，找出故障。

漏电保护器跳闸原因及解决方法

第一篇：漏电保护器跳闸原因及解决方法

漏电保护器是一种安全电器，可以在电气线路发生漏电时自动切断电源，保护人身和财产安全。然而，有时该装置会出现跳闸现象，造成困扰。下面将介绍漏电保护器跳闸的原因及解决方法。

一、漏电保护器跳闸原因

1.漏电过流

漏电过流是导致漏电保护器跳闸的主要原因之一，这种情况通常是由于器具本身出现漏电或线路绝缘性能不良导致的。此时，漏电保护器会立即切断电源，避免漏电造成人身伤害和财产损失。

2.漏电保护器自身故障

漏电保护器自身出现故障也会导致跳闸，这种情况通常是由于设备老化、损坏或使用不当造成的。例如，若长期处于高温、潮湿的环境下使用，会导致漏电保护器内部元件老化、失效，失去保护作用。

3.过载电流

过载电流也是导致漏电保护器跳闸的一个原因。当电气设备负荷过大时，会导致设备断路或短路，从而迅速产生大电流，使漏电保护器立即切断电源，防止设备受损。

4.接地电流过大

接地电流是指电路中出现一条异常低阻值的接地路径，导致接地电流很大，超过了漏电保护器所能承受的限度。此时，漏电保护器会自动跳闸，以保护人身和设备。

二、漏电保护器跳闸解决方法

1.检查电器设备

如果漏电保护器跳闸，首先要检查电器设备本身，确定故障原因。若是电器设备本身出现漏电等问题，要及时更换或维修设备，以消除故障。

2.检查接线

在检查电器设备的同时，还要检查接线是否正确、是否松动，以确保电气线路的稳定性。若接线出现问题，应当及时将其加固或更换。

3.修复漏电保护器

如果漏电保护器出现故障，需要进行及时的修复或更换工作。应该找到专业技术人员进行检查，确定故障原因并进行维修或更换。

4.限制电器负荷

为防止过载电流引发漏电保护器跳闸，应该合理规划设备电力负荷，避免在电气线路中出现过大的电流。同时，也要合理安装漏电保护器，以确保其发挥最大的保护作用。
