Fluent使用指南2
第一步：网格
1、读入网格（File→Read→Case）
2、检查网格（Grid→Check）
3、平滑网格（Grid→Smooth/Swap）
4、更改网格的长度单位（Grid→Scale）
5、显示网格（Display→Grid）
第二步：建立求解模型
1、保持求解器的默认设置不变（定常）
2、开启标准K-ε湍流模型和标准壁面函数
Define→Models→Viscous
第三步：设置流体的物理属性
ari→Density→1.225
viscosity→1.7894e-0.5
第四步：设置边界条件
对outflow、velocity-inlet、wall 采用默认值第五步：求解
1、Solv→Controls→Solution中，
Discretitation→Pressure→standard
Pressure→0.2 Momentum→0.5
2、Solution Initialization→ all zone
3、Residual Monitors→Plot
第六步:迭代
第七步：进行后处理
第八步：
1、Define→Model→Evlerian
2、在Vissous Model→K-epsilon Multiphase Model→Mixture
第九步：
在Define Phase Model→Discrete phase Model
Interaction ↓
选中→Interaction With Continuous Phase
Nomber of Continuous Phase
Interactions per DPM Interaction
第十步：设置物理属性
第十一步：Define→Operating →重力加速度
Define→Boondary Conditions
flvid→Mixture→选中Sovrce Terms 其他默认
Phase-1→选中Sovrce Terms 其他默认
Phase-2→选中Sovrce Terms 其他默认
inflow→Mixture→全部默认
Phase-1→全部默认
Phase-2→Multiphase→Volume Fraction
→0.0003
其他默认
outflow→Mixture→默认
Phase-1→默认
Phase-2→默认
wall→Mixture→全部默认
Phase-1→默认
Phase-2默认
第十二步：Slove→Controls→Slution Controls→
Pressure→0.2 Momentum→0.5 其余默认
第十三步：千万不能再使用初始化
第十四步：进行迭代计算
截Z轴上的图:
在Surface→iso
↓
Surface of constant
↓ Grid
↓
然后选x、y、z轴（根据具体情况而定）
↓
在Iso-Values→选取位置C的设置

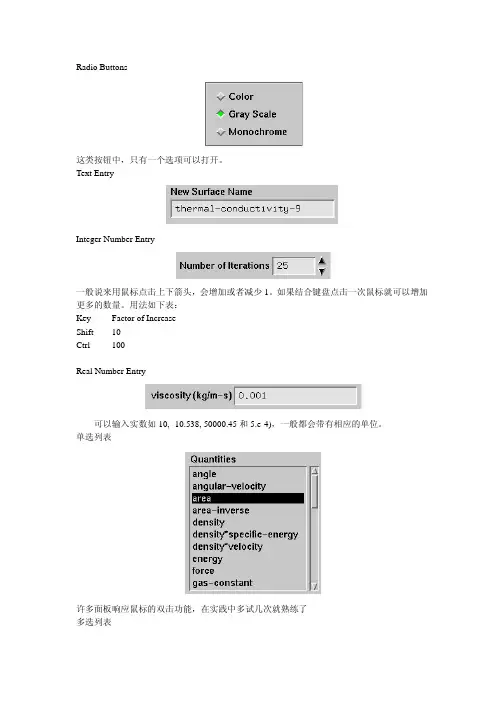

在New Surface Name中输入新各字→点创建
然后在Display→Grid→Edge type→Feature→选中刚创建的那个面，然
后Display查看刚才那面是否创建对
最后在Display→Contours→Options→Filled→Surface→选中面，然后Display。
1、读入网格（File→Read→Case）
2、检查网格（Grid→Check…）
3、平滑网格（Grid→Smooth/Swap…）
4、更改网格的长度单位（Grid→Scale…）
5、显示网格（Display→Grid…）
第二步：建立求解模型
1、保持求解器的默认设置不变（定常）
Define→Models→Solver…
Slver：Pressure Bused
Velocity Formvlation:Absolute
Formvlation:Implicit
Gradient Option:Green→Guass Cell Bused(如不对改为Green→Gauss Node Bused)
Space:3D Time：Steady
Forovs Formvlation:Superficial Velocity
2、激活多相混合模型的滑流速度
Define→Models→Multiphase…
3、开启标准K-ε湍流模型和标准壁面函数
Define→Models→Viscous… 选中K-epsilon(zequ) 下面默认值→K-epsilon Model,如不对Standard现改为realizable
4、选择能量方程，激活传热机制
Define→Models→Energy Equation
5、设置重力加速度
Define→Operation Conditions…
(a)开启Gravity
(b)这是面板会展开以显示出输入项
(c)在Z轴方向设置Gravitational Accezation为-9.8m/s2(这项由
题而定，而此项就为这)
第三步：建立离散相的模型
1、离散相模型选择
2、选择跟踪模型
3、设定初始条件
第四步：设置流体的物理属性
第五步：设置相→只需设置第一项
第六步：设置边界条件（要考虑个条件的不同，而设定要综合左固两相流考虑）第七步：求解
1、设定求解参数
2、设定计算过程中的残差监视器
3、求解初始化
4、保存case文件
5、开始进行多少次迭代
第一步：网格
1、读入网格（File→Read→Case）
2、检查网格（Grid→Check…）
3、平滑网格（Grid→Smooth/Swap…）
4、更改网格的长度单位（Grid→Scale…）
5、显示网格（Display→Grid…）
第二步：建立求解模型 1、保持求解器的默认设置不变（定常）
Define→Models→Solver…
Slver：Pressure Bused
Velocity Formvlation:Absolute
Formvlation:Implicit
Gradient Option:Green→Guass Cell Bused(如不对改为Green→Gauss Node Bused)
Space:3D Time：Steady
Forovs Formvlation:Superficial Velocity
2、开启标准K-ε湍流模型和标准壁面函数
Define→Models→Viscous…
选中K-epsilon(zequ) 下面默认值→K-epsilon Model,如不对Standard现改为realizable
第三步：设置流体的物理属性
ari→Density→1.225
Viscosity→1.7894e-0.5
第四步：设置边界条件
对于fluid→Source Terms 在Motion下默认值Motion
Type→Stationary
对于outflow采用默认值
对于Velocity-inlet、Momentum中
Velocity Specification Method→Magnitude Normal to
Bovndary
Reference Frame→Absolute
Velocity Magnitude(m/s)→10
对于Wall Momentum中
Wall Motion Motion
Stationary Wall Relative to Mjacent Cell Zone Shear
Condition
No Slip 第五步：
1、Solve→Controls→Solution
把Pressure→0.2 Momentum→0.5 其他为默认值
Pressure Velocity Coupling→SIMPLE
Discretization中，Pressure→Standard 其他为默认值
2、Solution Initialization
Computen from→Velocity 其他为默认值
3、保存文件case
4、在Residual Monitors→在这里点plot，其他为默认值。（这里有问
题，怎样设置数量级为0.0001）
第六步：进行迭代计算
在Solve→Iterate→设置迭代步数
第七步：收敛后，对气相结果做处理，并且保存文件case∞date
第八步：在Define→Models→Multphase→Evlerian→在Number of Phase→2 第九步：在Define→Models→Discrete phase
点中Injections→Set Injections Properties
Injection Name→Carbon
Injection Type→Surface
Release From Surface→Velocity-inlet
Particle Type→Inert
Laws→选第1.6定律（这个不知对不对，有问题）
Material→Carbon
Diameter Distribution→用uniform（这里有问题）
Point Properties
Diameter——直径 Temperature——温度
Velocity Magnitude——速度 Total Flow Rate——回流量
在Turbulent Dispersion中
Stochastic Tracking→Discrete Random Walk Model
Number of Tries→数值1 Time Scale Constant→数值
