汽车门板模具制造工艺

概 述

模具是工业生产中使用极为广泛的工艺装备之一，也是发展工业的基础。模具是成形金属、塑料、橡胶、玻璃、陶瓷等制件的基础工艺装备，是工业生产中发展和实现少无切屑加工技术不可缺少的工具。模具是一种高效率的工艺设备，用模具进行各种材料的成型，可实现高速度的大批量生产，并能在大量生产条件下稳定的保证制件的质量、节约原材料。因此，在现代工业生产中，模具的应用日益广泛，是当代工业生产的重要手段和工艺发展方向。许多现代工业的发展和技术水平的提高，在很大程度上取决于模具工业的发展水平。

为了实现工业现代化今后的模具发展趋势大致包括以下几方面：

1、发展高效模具。对于大批量生产用模具，应向高效率发展。如为了适应当前高速压力机的使用，应发5冲模的工作部分零件必须具备的性能展多工位级进模以提高生产效率。

2、发展简易模具。对于小批量生产用模具，为了降低成本、缩短模具制造周期应尽量发展薄板冲模、聚氨酯模具、锌合金、低熔点合金，环氧树脂等简易模具。

3、发展多功能模具。为了提高效率和保证制品的质量，要发展多工位级进模及具有组合功能的双色、多色塑料注射模等。

4、发展高寿命模具。 高效率的模具必然需要高寿命，否则将必然造成频繁的模具拆卸和整修或需要更多的备模。为了达到高寿命的要求，除模具本身结构优化外，还要对材料的选用和热处理、表面强化技术予以开发和创新。

5、发展高精度模具。计算机硬件，软件以及模具加工，检测技术的快速发展使得精锻模具CAD/CAM/CAE一体化技术成为锻造企业切实可行的技术。精密，高效是现代锻造业的发展趋势；应用该技术的实践表明，只有基于效率的模具CAD/CAM/CAE…CAX平台才能实现精锻件及其模具的高效率开发。

- 1 -

模具的发展与现状

模具是工业生产中的基础工艺装备，是一种高附加值的高技术密集型产品。

也是高新技术产业的重要领域，其技术水平的高低已成为衡量一个国家制造水平的重要标志，随着国民经济总量和工业产品技术的不断发展，各行业对模具的需求量越来越大，技术要求也越来越高，目前我国模具工业的发展步伐日益加快，“十一五期间”产品发展重点主要应表现在：

第一章 绪 论

本章教学主要内容：模具技术的发展及发展趋势；模具制造的要求；过程和方法；

教学重点：模具制造的基本要求和特点；模具制造的工艺过程；模具零件的主要加工方法；

教学难点：学会分析模具制造的工艺过程。

1.1 模具制造技术的现状与发展

1.1.1 我国模具制造技术的现状

在现代工业生产中，模具是重要的工艺装备之一。随着科学技术的发展，工业品的品种和数量不断增加，产品的改型换代加快，对产品质量和外观不断提出新的要求，对模具的质量的要求越来越高。模具设计与制造水平的高低，直接影响着国民经济的发展，世界上工业发达的国家，模具工业发展迅速，模具总产值超过机床工业的总产值，发展速度超过了机床、汽车、电子等工业，是国民经济的基础工业之一。模具技术，特别是制造精密、复杂、大型长寿命模具的技术，已成为衡量一个国家机械制造水平的重要标志之一。

目前，我国的模具行业生产厂家数千个，职工有50万人，每年能生产百万套模具。模具制造技术从过去只能制造简单模具已发展到可以制造大型、精密、复杂、长寿命的模具。但总体还存在着制造的模具品种少、精度差、寿命短、生产周期长的弊端，精密、复杂、大型模具很多因为国内制造困难，也不得不从国外进口。为了尽快发展我国的模具工业，国家已经采取了许多具体措施，如给专业模具厂投入技术改造资金，将模具列为国家规划重点科技攻关项目，派有关工程技术人员出国考察，引进国外模具先进技术，制定有关的模具标准等。近几年我国的模具工业发展较快，模具制造水平也在逐步提高。

在冲压模具方面，我国设计和制造的电动机定/转硅钢片硬质合金多工位自动级进模，电子、电器行业用的50余工位的硬质合金多工位自动级进模等，都达到了国际同类模具产品的技术水平。凹模镶件的重复定位精度<0.005mm，步距精度<0.005mm，模具成形表面粗糙度达到0.4-0.1mm。

在塑料模具方面，能设计制造汽车保险杠及整体仪表盘大型注射模具，模具重达几十吨，模具尺寸精度可达到10mm，型腔表面粗糙度Ra=0.1mm，型芯表面粗糙度Ra=3.2 mm，模具寿命达到30万次以上，达到国际同类模具产品的技术水平。

汽车内饰门板塑料焊接工艺设计要求 概述说明

1. 引言

1.1 概述

汽车内饰门板是汽车内部结构的重要组成部分，对于提升汽车的内饰品质、舒适性和人机交互体验起着至关重要的作用。而塑料焊接工艺设计则是制造高质量、耐久性强的内饰门板的关键环节之一。本文将详细探讨汽车内饰门板塑料焊接工艺设计要求，通过对相关工艺要点进行阐述，为实现更优质的塑料焊接效果提供指导。

1.2 文章结构

本文将从以下几个方面展开讨论：首先，概述本文研究的背景和意义；其次，介绍文章的结构和各个章节内容安排；最后，明确本文的目标。

1.3 目的

本文旨在深入分析汽车内饰门板塑料焊接工艺设计要求，并提出相应建议和指导。具体地说，我们将从内饰门板塑料焊接概述、工艺设计要点一、工艺设计要点二等方面进行探讨。通过对这些关键要点的详细说明和分析，可帮助读者更好地理解和掌握汽车内饰门板塑料焊接工艺设计的要求，提升内饰门板的质量、性能和可靠性。

以上是关于文章“1. 引言”部分的详细内容描述。所述内容将为后续章节提供铺垫和指导，使得读者能够更加清晰地了解本文的研究背景、结构以及目标。

2. 汽车内饰门板塑料焊接工艺设计要求：

2.1 内饰门板塑料焊接概述：

汽车内饰门板是指安装在车辆车门内侧的一种覆盖材料，通常由塑料制成。对于大多数汽车制造商和设计者来说，使用塑料材料具有低成本、轻质化和丰富的外观选择等诸多优势。然而，塑料门板也需要经过有效的组装工艺，尤其是焊接工艺，以确保其强度和质量。

2.2 工艺设计要点一：

第一个重要的工艺设计要点是选择合适的焊接方法。在塑料门板的焊接中，常用的方法包括超声波焊接、挤出焊接和热板焊接等。每种方法都有自己的适用范围和优缺点。例如，超声波焊接适用于较薄的门板部件，并具有快速、高效和节能等特点。而挤出焊接则适用于大型零件，并可实现长连接线，并且具有较高的强度和耐久性。

2.3 工艺设计要点二：

第二个关键点是确定合适的焊接参数。焊接参数包括焊接温度、压力和时间等。这些参数需要根据塑料材料的种类和门板的设计要求进行合理调整。例如，对于某些塑料材料，过高的温度可能会导致材料熔化或变形，而过低的温度则可能无法实现良好的焊接效果。同时，适当的压力也是确保焊缝质量和强度的关键因素。

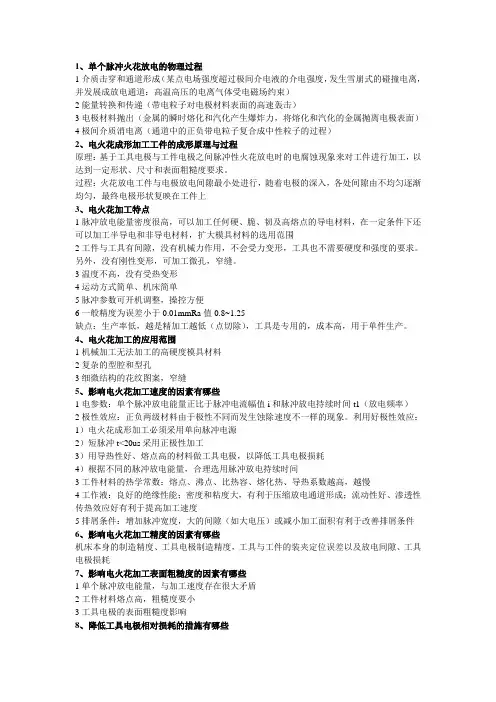

1、单个脉冲火花放电的物理过程

1介质击穿和通道形成（某点电场强度超过极间介电液的介电强度，发生雪崩式的碰撞电离，并发展成放电通道：高温高压的电离气体受电磁场约束）

2能量转换和传递（带电粒子对电极材料表面的高速轰击）

3电极材料抛出（金属的瞬时熔化和汽化产生爆炸力，将熔化和汽化的金属抛离电极表面）

4极间介质消电离（通道中的正负带电粒子复合成中性粒子的过程）

2、电火花成形加工工件的成形原理与过程

原理：基于工具电极与工件电极之间脉冲性火花放电时的电腐蚀现象来对工件进行加工，以达到一定形状、尺寸和表面粗糙度要求。

过程：火花放电工件与电极放电间隙最小处进行，随着电极的深入，各处间隙由不均匀逐渐均匀，最终电极形状复映在工件上

3、电火花加工特点

1脉冲放电能量密度很高，可以加工任何硬、脆、韧及高熔点的导电材料，在一定条件下还可以加工半导电和非导电材料，扩大模具材料的选用范围

2工件与工具有间隙，没有机械力作用，不会受力变形，工具也不需要硬度和强度的要求。另外，没有刚性变形，可加工微孔，窄缝。

3温度不高，没有受热变形

4运动方式简单、机床简单

5脉冲参数可开机调整，操控方便

6一般精度为误差小于0.01mmRa值0.8~1.25

缺点：生产率低，越是精加工越低（点切除），工具是专用的，成本高，用于单件生产。

4、电火花加工的应用范围

1机械加工无法加工的高硬度模具材料

2复杂的型腔和型孔

3细微结构的花纹图案，窄缝

5、影响电火花加工速度的因素有哪些

1电参数：单个脉冲放电能量正比于脉冲电流幅值i和脉冲放电持续时间t1（放电频率）

2极性效应：正负两级材料由于极性不同而发生蚀除速度不一样的现象。利用好极性效应：1）电火花成形加工必须采用单向脉冲电源

2）短脉冲t<20us采用正极性加工

3）用导热性好、熔点高的材料做工具电极，以降低工具电极损耗

4）根据不同的脉冲放电能量，合理选用脉冲放电持续时间
