阀门安装注意事项

Prepared on 22 November 2020

阀门安装注意事项

截止阀、节流阀、减压阀、止回阀等阀门都具有方向性，若装倒装反，节流阀会影响使用效果与寿命；减压阀根本不起作用，止回阀甚至会造成危险。

一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。

截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。这就是截止阀为什么不可安反的道理。其它阀门也有各自的特性。

阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。最好阀门手轮与胸口取齐（一般离操作地坪米），这样，开闭阀门比较省劲。落地阀门手轮要朝上，不要倾斜，以免操作别扭。靠墙机靠设备的阀门，也要留出操作人员站立余地。要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。

闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。同时更换填料极不方便。

部分阀门安装还应该注意的有：

1、减压阀要直立安装在水平管道上，各个方向都不要倾斜。

2、升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。

3、旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。

4、明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。

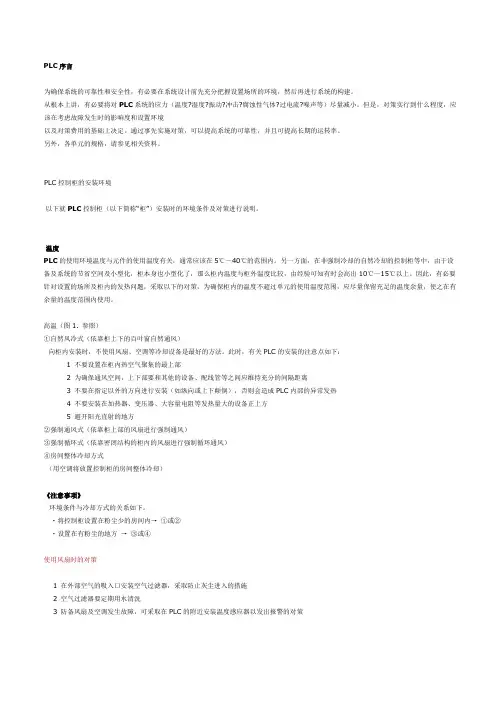

PLC序言

为确保系统的可靠性和安全性，有必要在系统设计前先充分把握设置场所的环境，然后再进行系统的构建。

从根本上讲，有必要将对PLC系统的应力（温度?湿度?振动?冲击?腐蚀性气体?过电流?噪声等）尽量减小。但是，对策实行到什么程度，应该在考虑故障发生时的影响度和设置环境

以及对策费用的基础上决定。通过事先实施对策，可以提高系统的可靠性，并且可提高长期的运转率。

另外，各单元的规格，请参见相关资料。

PLC控制柜的安装环境

以下就PLC控制柜（以下简称“柜”）安装时的环境条件及对策进行说明。

温度

PLC的使用环境温度与元件的使用温度有关，通常应该在5℃～40℃的范围内。另一方面，在非强制冷却的自然冷却的控制柜等中，由于设备及系统的节省空间及小型化，柜本身也小型化了，那么柜内温度与柜外温度比较，由经验可知有时会高出10℃～15℃以上。因此，有必要针对设置的场所及柜内的发热问题，采取以下的对策，为确保柜内的温度不超过单元的使用温度范围，应尽量保留充足的温度余量，使之在有余量的温度范围内使用。

高温（图1. 参照）

①自然风冷式（依靠柜上下的百叶窗自然通风）

向柜内安装时，不使用风扇、空调等冷却设备是最好的方法。此时，有关PLC的安装的注意点如下：

1 不要设置在柜内热空气聚集的最上部

2 为确保通风空间，上下部要和其他的设备、配线管等之间应维持充分的间隔距离

3 不要在指定以外的方向进行安装（如纵向或上下颠倒），否则会造成PLC内部的异常发热

4 不要安装在加热器、变压器、大容量电阻等发热量大的设备正上方

5 避开阳光直射的地方

②强制通风式（依靠柜上部的风扇进行强制通风）

③强制循环式（依靠密闭结构的柜内的风扇进行强制循环通风）

④房间整体冷却方式

（用空调将放置控制柜的房间整体冷却）

《注意事项》

环境条件与冷却方式的关系如下。

弱电线路安装注意事项

在安装弱电线路时，要注意以下事项:

1)在确定弱电箱安装位置后，在箱体埋入墙体时，若弱电箱是钢板面板，其箱体露出墙面 1cm，若面板是塑料面板，其箱体和墙面平齐，箱体出线孔不要填埋，当所有布线完成并测试后，才用石灰封平。

2)弱电箱的安装高度一般为距离地面1.6m，这个高度操作管理方便，如果希望隐藏弱电箱，可安装在距离地面0.3m较隐蔽的位置。

3)为了减少强电对弱电的干扰，弱电线路距离强电线路应不小于0.5m，弱电与强电线路有交叉走线时，应用铝箔包住交叉部分的弱电线路。

4)在穿线前，应对所有线缆的每根芯线进行通断测试，以免布线完毕后才发现有断线而重新铺设。

5)穿线时，应在弱电箱内预留一定长度的线缆，具体长度可根据进线孔到模块的位置确定，一般最短长度(从进线孔起计算)要求为:电视线(75同轴电缆)预留至少25cm，网线(5类双绞线)预留至少35cm，接入的电话外线预留至少30cm，其他类型弱电线缆预留至少30cm。

第1篇

一、前言

厨房作为家庭生活中不可或缺的一部分，其线路安装的质量直接影响到厨房的安全和使用效果。随着现代家居生活的不断提高，厨房的功能越来越丰富，对线路安装的要求也越来越高。本文将详细介绍厨房工程线路安装的相关知识，包括安装前的准备、线路布局、安装方法以及注意事项等。

二、安装前的准备

1. 设计方案：在安装厨房线路之前，首先要根据厨房的布局和功能需求，制定合理的线路设计方案。设计方案应包括电源、插座、照明、开关等线路的布局。

2. 材料准备：根据设计方案，准备好所需的电线、插座、开关、灯具等材料。电线应选择符合国家标准、具有防火性能的电线，插座、开关、灯具等配件应选择品牌好、质量可靠的产品。

3. 工具准备：安装厨房线路需要使用电工工具，如剥线钳、螺丝刀、万用表等。确保工具齐全、完好。

4. 安全措施：在安装过程中，要注意安全，佩戴绝缘手套、绝缘鞋等防护用品。

三、线路布局

1. 电源线路：电源线路是厨房线路中最重要的部分，应按照国家标准进行设计。电源线路应从配电箱引出，经过电源插座、开关等配件，最后接入厨房电器。

2. 插座线路：插座线路应根据厨房电器的需求进行设计，一般包括厨房操作台、橱柜、冰箱等位置的插座。插座应选择防溅型插座，确保使用安全。

3. 照明线路：照明线路应按照厨房的布局和功能需求进行设计，一般包括吊灯、壁灯、台灯等。照明线路应从配电箱引出，经过开关，最后接入灯具。

4. 开关线路：开关线路应根据厨房的布局和功能需求进行设计，一般包括电源开关、照明开关等。开关线路应从配电箱引出，经过开关，最后接入相应的线路。

四、安装方法

1. 电源线路安装：首先，将电源线路从配电箱引出，接入电源插座。然后，将电源插座安装在厨房操作台、橱柜等位置的适当位置。最后，将电源插座与电源线路连接，确保连接牢固。 2. 插座线路安装：按照设计方案，将插座安装在厨房操作台、橱柜等位置的适当位置。将插座与电源线路连接，确保连接牢固。
