雨污分流工程管道施工方案

雨污管网改造施工方案

原有雨污水管道存在混接现象，污水接入雨水管道、造成污水随雨水排出进入河道，污染周边水体及地下水，都周边环境造成不利影响； 雨水进入污水管道， 雨天污水横流、造成积涝危害。

根据现场实际情况接合施工图纸，原有地下管线较多，管线复杂，管位紧张，道路狭小，施工时沟槽采用人工开挖及机械开挖。

(1) 管线保护分类及措施

① 施工道路下方各种地下管线：

当管线上部无保护层或施工荷载管线保护设计荷载时，采用20mm厚钢板铺管线上方地面，钢板宽度应为管线范围两侧各外延1.0m。

② 管槽开挖过程中裸露的各种地下管线：

对管槽开挖过程中能临时切断且能改变走向的地下管线，在征得有关单位和其管理部门同意后，进行临时切断或改迁，当管线原样恢复或改迁后应得到相关部门验收确认。雨、污水管临时切断应做好管道临时封堵及临时排水；改迁后管线应按照原管线设计图施工。对管槽开挖过程中遇到的供水、供电、电信、燃气及其它不可切断或不能迁移的管线时，应针对不同管线性质、管道材质、管径等特点采取可靠的保护措施，确保管线安全。对不可切断或不能迁移的管线采用悬吊法进行保护。

(2) 管线保护施工注意事项

① 管槽开挖前，应向有关单位和其管理部门提出管线临时保护的书面申请，办妥相关手续，管线保护方案需得到有关单位和其管理部门同意后方可实施。应邀请有关单位和其管理部门对需要保护的管线进行相关交底，取得管线的详细情况和相关单位对管线制定的保护措施，并向各级施工人员进行安全交底，建立责任制，明确各级人员的责任。

② 施工前必须进行周密细致的施工组织设计，在需要保护的地下管线处做出明显标志，标明每一处沿线下方的埋地设施名称，属性、材质、特征、断面尺寸和埋深，并设置必要的管线安全警戒线、安全标志牌、警示牌。

③ 施工中如遇实际情况与设计图纸不符合时，应及时通知设计、监理、业主单位及管线单位共同协商处理，在未做出统一结论前，不得擅自处理或继续施工。如有必要，在管槽开挖前对地下管线需重新进行探测，以充分了解、复核各管线特性，确保施工过程中各类管线的安全。

雨污分流工程管道施工方案

一、施工前的准备工作

1. 环境调研和勘测：在施工前，需要进行施工区域的环境调研和地形勘测，了解施工区域的地质情况、地下管线分布等信息，以确保施工过程中不会因地质条件和管线布局而出现意外情况。

2. 施工图纸设计：根据环境调研和勘测结果，设计合理的雨污分流工程管道布局和施工方案，确保管道施工质量和顺利进行。

3. 施工人员培训：为确保施工安全和质量，需要对参与管道施工的人员进行安全培训和专业培训，保证他们具备施工所需的技能和知识。

4. 材料和设备准备：根据设计图纸和施工方案，准备好所需的管道材料、施工设备和工具，确保施工过程中的物资供应。

二、施工流程及方法

1. 管道铺设：根据设计图纸和施工方案，确定管道的铺设路线和深度，采用挖掘和开挖的方式，将雨污分流管道铺设在地下，确保管道的连接牢固和排水畅通。

2. 管道连接：在铺设好的管道上，进行管道的连接和固定，确保管道的连接牢固、密封性好，不会出现渗漏或损坏情况。

3. 排水口设置：根据设计图纸和施工方案，在适当的位置设置雨水和污水的排水口，确保排水口的畅通和效果。

4. 施工现场管理：对施工现场进行严格管理和监督，保证施工过程中的安全、质量和进度。

5. 管道验收：在管道铺设和连接完成后，进行验收和测试，确保管道的质量问题并进行处理。

三、施工后的维护工作

1. 管道保养：雨污分流工程管道施工完成后，需要对管道进行定期的保养和维护，确保管道的使用寿命和效果。

2. 施工记录保存：对施工现场的记录进行整理和保存，留存完整的施工资料和相关文件，作为后续管理和维护的依据。

3. 安全评估和汇报：对整个施工过程进行安全评估和总结，及时向有关部门提交施工报告和汇报，确保施工过程的合规和安全。 综上所述，雨污分流工程管道施工方案应包括施工前的准备工作、施工流程及方法以及施工后的维护工作等内容。只有充分的准备和严格的管理，才能确保雨污分流工程管道施工的安全、质量和进度。同时，也需要充分考虑环境保护和施工过程中的安全风险，制定相应的应对措施，确保施工过程的环保、安全和可持续发展。

目 录

1 编制依据 ................................................. 1

2 编制说明 ................................................. 1

3 工程概况及主要工程数量 ................................... 2

3.1 工程概况 ............................................ 2

3.2 主要工程数量 ........................................ 2

3.3 地质和水文条件 ...................................... 4

4 施工总体方案 ............................................. 7

4.1 施工工期目标 ........................................ 7

4.2 施工工艺流程 ........................................ 7

4.3 施工总体部署 ........................................ 8

5 施工方法、关键技术、工艺要点及要求 ...................... 11

5.1 施工测量与监测 ..................................... 11

5.2雨污水管道施工方法 .................................. 13

5.3 关键技术及控制要点 ................................. 27

5.4施工注意事项及要求 .................................. 28

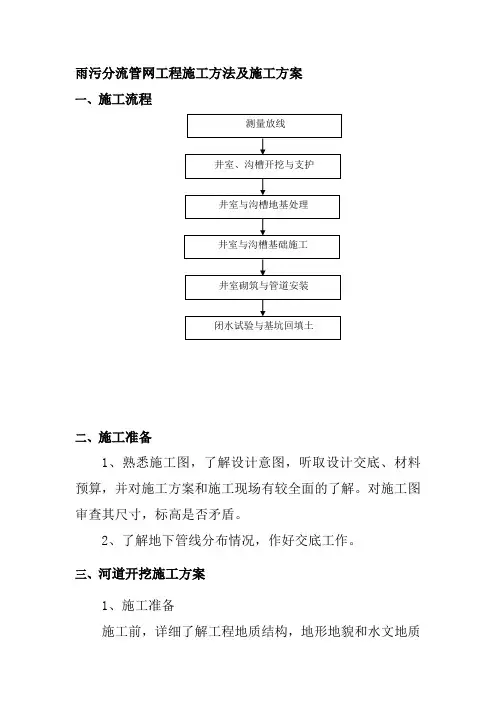

雨污分流管网工程施工方法及施工方案

一、施工流程

二、施工准备

1、熟悉施工图，了解设计意图，听取设计交底、材料预算，并对施工方案和施工现场有较全面的了解。对施工图审查其尺寸，标高是否矛盾。

2、了解地下管线分布情况，作好交底工作。

三、河道开挖施工方案

1、施工准备

施工前，详细了解工程地质结构，地形地貌和水文地质测量放线

井室、沟槽开挖与支护

井室与沟槽地基处理

井室与沟槽基础施工

闭水试验与基坑回填土 井室砌筑与管道安装 情况，对可能引起的滑坡和塌方体采用预防性的保护措施，

对陡坡的孤石或崩塌体 等应事先做好妥善的清理和支护，并仔细检查边坡的稳定性。进场前， 先用手摇钻进行土层加密钻孔，掌握好土层情况和土层厚度，根据不同 土质采取不同的施工方案。根据测量控制和测设资料，结合施工技术条 款，施工图纸和监理工程师的指示，测放出土方开 挖工程的开挖线。 向监理工程师提供开挖施工平面图（含施工交通线路布置图） 、土方平 衡计划与开挖程序，施工设备的配备和劳动力安排、排水或降低水位的 措施，土料利用和弃土输出措施等，经监理工程师审批后实施。

2、场地清理

场地清理包括植被清理和表土清挖。包括永久和临时工程、料场、 弃土场子等。施工用地需要清理的全部区域的地表。植被清理：采用挖 机和推土机将开挖线上的杂物，草根（树根）垃圾和废渣等全部清除， 运至监理工程师指定的场子地进行堆放或掩埋。表土的清挖、堆放：按 监理工程师指示的表土开挖深度进行开挖， 并将开挖的有机土壤运到指 定区堆放，防止土壤被冲刷或流失。

3、施工期排水及降水措施

首先，要依据现场测量放样资料，对原河道的集水进行估算，确定 施工集水的抽排设备及方案。 其次，开挖前要结合永久性排水设 施的 布置，规范好开挖区域内外的临时性排水措施。另外，对位于地下水位下的土方开挖，为了能使施工的正常进行和开挖的质量，应开挖明沟和 设置适当的集水坑，降低地下水位，确保地下水位降低至最低开挖面 0.5m 以下。施工过程中严格控制地下水位，及时排除地面水，以防止
