电源管理芯片

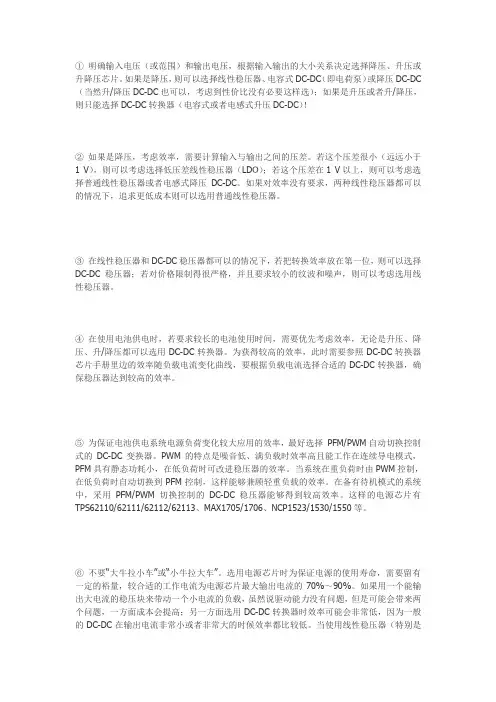

① 明确输入电压（或范围）和输出电压，根据输入输出的大小关系决定选择降压、升压或升降压芯片。如果是降压，则可以选择线性稳压器、电容式DC-DC（即电荷泵）或降压DC-DC（当然升/降压DC-DC也可以，考虑到性价比没有必要这样选）；如果是升压或者升/降压，则只能选择DC-DC转换器（电容式或者电感式升压DC-DC）！

② 如果是降压，考虑效率，需要计算输入与输出之间的压差。若这个压差很小（远远小于1 V），则可以考虑选择低压差线性稳压器（LDO）；若这个压差在1 V以上，则可以考虑选择普通线性稳压器或者电感式降压DC-DC。如果对效率没有要求，两种线性稳压器都可以的情况下，追求更低成本则可以选用普通线性稳压器。

③ 在线性稳压器和DC-DC稳压器都可以的情况下，若把转换效率放在第一位，则可以选择DC-DC稳压器；若对价格限制得很严格，并且要求较小的纹波和噪声，则可以考虑选用线性稳压器。

④ 在使用电池供电时，若要求较长的电池使用时间，需要优先考虑效率，无论是升压、降压、升/降压都可以选用DC-DC转换器。为获得较高的效率，此时需要参照DC-DC转换器芯片手册里边的效率随负载电流变化曲线，要根据负载电流选择合适的DC-DC转换器，确保稳压器达到较高的效率。

⑤ 为保证电池供电系统电源负荷变化较大应用的效率，最好选择 PFM/PWM自动切换控制式的 DC-DC变换器。PWM的特点是噪音低、满负载时效率高且能工作在连续导电模式，PFM具有静态功耗小，在低负荷时可改进稳压器的效率。当系统在重负荷时由PWM控制，在低负荷时自动切换到PFM控制，这样能够兼顾轻重负载的效率。在备有待机模式的系统中，采用PFM/PWM切换控制的DC-DC稳压器能够得到较高效率。这样的电源芯片有TPS62110/62111/62112/62113、MAX1705/1706、NCP1523/1530/1550等。

⑥ 不要“大牛拉小车”或“小牛拉大车”。选用电源芯片时为保证电源的使用寿命，需要留有一定的裕量，较合适的工作电流为电源芯片最大输出电流的70%～90%。如果用一个能输出大电流的稳压块来带动一个小电流的负载，虽然说驱动能力没有问题，但是可能会带来两个问题，一方面成本会提高；另一方面选用DC-DC转换器时效率可能会非常低，因为一般的DC-DC在输出电流非常小或者非常大的时候效率都比较低。当使用线性稳压器（特别是普通线性稳压器）的时候，输出电流要尽量留出较多的裕量，因为线性稳压器的压降都消耗在稳压芯片上了，过大的负载电流会造成较为严重的发热，这一点很容易从式1中看出。所以使用普通线性稳压器应该留有更大的裕量。

电源管理芯片工作原理和应用

本文主要是关于电源管理芯片的相关介绍，并着重对电源管理芯片进行了详尽的阐述。

电源管理芯片电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片。主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。常用电源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。

基本类型

主要电源管理芯片有的是双列直插芯片，而有的是表面贴装式封装，其中HIP630x系列芯片是比较经典的电源管理芯片，由著名芯片设计公司Intersil设计。它支持两/三/四相供电，支持VRM9.0规范，电压输出范围是1.1V-1.85V，能为0.025V的间隔调整输出，开关频率高达80KHz，具有电源大、纹波小、内阻小等特点，能精密调整CPU供电电压。

应用范围

电源管理芯片的应用范围十分广泛，发展电源管理芯片对于提高整机性能具有重要意义，对电源管理芯片的选择与系统的需求直接相关，而数字电源管理芯片的发展还需跨越成本难关。

当今世界，人们的生活已是片刻也离不开电子设备。电源管理芯片在电子设备系统中担负起对电能的变换、分配、检测及其它电能管理的职责。电源管理芯片对电子系统而言是不可或缺的，其性能的优劣对整机的性能有着直接的影响。

提高性能

所有电子设备都有电源，但是不同的系统对电源的要求不同。为了发挥电子系统的最佳性能，需要选择最适合的电源管理方式。

首先，电子设备的核心是半导体芯片。而为了提高电路的密度，芯片的特征尺寸始终朝着减小的趋势发展，电场强度随距离的减小而线性增加，如果电源电压还是原来的5V，产生的电场强度足以把芯片击穿。所以，这样，电子系统对电源电压的要求就发生了变化，

6脚电源管理芯片

脚电源管理芯片是一种集成了多种功能的电子设备，用于管理和保护电源供应。它的主要作用是提供稳定的电压和电流，以保证系统的正常运行，并在必要时提供保护功能。脚电源管理芯片的典型应用包括移动设备、电子产品和通信设备等。

脚电源管理芯片通常具有以下功能：

1. 电池充电管理：脚电源管理芯片可以监测电池的电量和充电状态，并根据需要控制充电电流和电压。它可以实现快充、慢充和恒流充电等不同的充电模式，以提高充电效率和保护电池的寿命。

2. 电源开关控制：脚电源管理芯片可以控制电源的开关，以实现电源的启动、关闭和切换等功能。它可以根据系统需求自动切换或手动调节电源输入，以确保系统的稳定运行。

3. 电压调节和稳定：脚电源管理芯片可以监测并调节系统的电压和电流，以满足不同器件的工作要求。它可以提供稳定的电源输出，以确保系统的正常运行，在电压过高或过低时可以进行自动调节。

4. 温度监测和保护：脚电源管理芯片可以监测系统的温度，并在温度过高时提供保护功能。它可以根据需要自动调节功率输出，以降低温度和延长系统的寿命。

5. 电池电量估算：脚电源管理芯片可以根据电池电压和电流进行精确的电量估算，以显示电池的剩余电量和预测可用时间。它可以提供准确的电量信息，以便用户合理安排使用时间和充电计划。

6. 电压保护和短路保护：脚电源管理芯片可以提供过压、过流和短路保护功能，以防止系统受到损害。当系统出现异常电压或电流时，它会自动切断电源，保护系统免受损坏。

脚电源管理芯片的发展趋势是向集成化和高效化发展。随着移动设备和电子产品的普及和使用，对电源管理芯片的需求也越来越高。未来的脚电源管理芯片将更加微型化，功耗更低，功能更强大。同时，它还将更好地与其他设备和系统进行集成，以实现更高效的能源管理和保护。

总之，脚电源管理芯片是一种关键的电子元件，用于管理和保护电源供应。它具有多种功能，包括电池充电管理、电源开关控制、电压调节和稳定、温度监测和保护、电池电量估算、电压保护和短路保护等。它的发展趋势是向集成化和高效化发展，以满足不断增长的需求。

ＧＩｏｂａｌＩＣ　Ｇｕｉｄｅ　ＷＭ８３２１：电源管理芯片　欧胜微电子有限公一Ｊ宣布推出ＷＭ８３２１电源管理芯　片，ＷＭ８３２１可提供一个灵活的、具有高性价比的单芯　片电源管理解决方案，它是专为各种低功耗便携式消费应　用所设计，包括智能电活、电子书阅读器、上网本和便　携式媒体播放器以及任何带有一个多媒体处理器的应用。　ＷＭ８３２１现已可提供样品。　・子系统带有４个可编程直流一直流（ＤＣ－ＤＣ）吲步　降压转换器，在非常广泛的运行条件下都可提供高　性能和高效率；　・ＷＭ８３２１带有１１个低压差稳压器（ＬＤＯ），其中４　个稳压器为低噪音型用于支持敏感的模拟子系统；　・内置的一次性可编程（ＯＴＰ）存储器有助于缩短上市　月度明　时『甘Ｊ，并控制转换器和调节器的启动顺序和电压，　以及各个通用输入／输出（ＧＰＩＯ）接口和系统块的　时序；　・提供１个低于７ｐＡ的待机功耗，且配有１个１２ｂｉｔ　的辅助模拟数字转换器（ＡＤＣ），支持用于内部和外　部采样的各种广泛的应用，如电压检测和温度测量　等；　・　带有１个安全实时时钟（ｓ—ＲＴＣ）和警报功能，可将　系统从低功耗模式下唤醒，Ｉ￣Ｊ［Ｉ，ｔ提供看ｆＪ狗功能来　保证系统的完整性；　・采用８ｍｍｘ８ｍｍ　８１引脚ＱＦＮ封装。　详情见：ＷＷＷ．ｗｏｌｆｓｏｎｍｉｃｒｏ．ｃｏｍ　

世界电子元器件２０　ｉ　０．ｉ　０　ｇｅｃ．ｅｃｃｎ．ＣＯｒｎ　＿１１
