单晶硅生产工艺流程原理

单晶硅是一种重要的半导体材料，广泛应用于电子器件制造中，特别是在集成电路行业中扮演着关键角色。单晶硅的制备是一个复杂而精细的工艺过程，需要经过多个步骤才能获得高纯度的单晶硅材料。下面将介绍单晶硅的生产工艺流程原理。

原料准备

单晶硅的生产过程以硅矿石为主要原料。首先需要将硅矿石经过多道精炼工艺，去除杂质，得到高纯度的硅原料。这些原料经过淬火、压制等处理后，形成硅棒的初始坯料。

制备硅棒

制备硅棒是单晶硅生产的第一步，该过程采用Czochralski法（简称CZ法）或区熔法（简称FZ法）等方法。在CZ法中，将初始坯料放入石英坩埚中，加热至高温熔化。然后，在控制的条件下，缓慢降温并用旋转晶稳定法拉出硅棒。

晶棒切割

硅棒制备完成后，需要将硅棒切割成薄片，常用的方法是采用金刚石线锯或者线切割机。这一步骤旨在减小硅片的厚度，方便后续加工。

晶片处理

切割后的硅片需要经过多道化学和物理处理，以去除表面杂质和缺陷。包括去除氧化层、清洗、抛光等工艺，以确保硅片的表面光洁度和纯净度。

晶片生长

经过处理后的硅片用作单晶硅的生长基板。在生长炉中，将硅片加热至高温，通过控制炉内气氛和温度，使硅片逐渐生长为单晶体。这一步骤需要高度精密的操作和控制，以确保单晶硅的质量和纯度。 2

晶片切割

生长完成后的单晶硅坯料需要进行切割，以得到符合尺寸要求的硅片。切割方法包括金刚石刀切割、线切割等，确保硅片的准确尺寸和表面光洁度。

清洗和包装

最后一步是对切割后的硅片进行清洗和包装。在超纯水和化学溶剂中清洗硅片表面，去除残留的杂质和可溶性物质，然后精密包装，避免受到环境污染和损坏。

通过以上几个关键步骤，单晶硅的生产工艺流程得以完整实现。每一个步骤都需要高度精密的操作和控制，以确保最终生产出高纯度、高质量的单晶硅材料，以满足电子器件制造的需求。单晶硅的生产工艺虽然复杂，但正是这一系列精细工艺的完美结合，才使得单晶硅成为半导体产业中不可或缺的重要材料。

MTBE生产原理及工艺流程

MTBE装置简介

一、MTBE基本情况介绍

1、MTBE基本情况

MTBE是甲基叔丁基醚的商品名，是异丁烯和甲醇在强酸性催化剂作用下反应的产物，它的主要用途是替代四乙基铅作为提高汽油辛烷值的添加剂，纯MTBE的辛烷值为109。此外MTBE热裂解可以生产高纯度异丁烯，高纯度异丁烯是生产丁基橡胶的原料，它也是其它需要引入叔丁基反应的单体。

2、MTBE装置的作用

MTBE装置生产两种产品，一种是MTBE，另一种是粗丁烯。MTBE合成反应的直接结果是获得MTBE，间接结果是将正丁烯和异丁烯分离开来，由于正丁烯和异丁烯的相对挥发度接近1，因此用常规的精馏方法难于分离，因此采用合成MTBE的化学方法进行分离，是目前普遍采用的分离方法。

3、MTBE合成技术

第一套MTBE装置于1973年在意大利建成，我国自行开发的第一套装置于1983年在齐鲁橡胶厂建成，大庆MTBE装置采用的是齐鲁研究院开发的固定床二段深度转化工艺，装置主要由三台反应器和六台塔组成，由反应、MTBE分离、甲醇回收和粗丁烯提浓等几部分组成。

4、MTBE装置简介

甲基叔丁基醚（MTBE）装置以抽余C4和甲醇为原料，原设计第二生产方案年处理抽余C4 32500吨，生产MTBE 19864吨，粗丁烯9616吨，副产剩余C4 10224吨。

MTBE装置由齐鲁石化公司设计院提供基础设计，大庆石化总厂设计院完成初步设计和施工图设计。

1988年5月投产，投资元，装置占地面积15600m2。

2001年10月装置进行了扩能改造，年处理抽余C4处理能力提高到52000吨，生产MTBE 29963吨，粗丁烯29384吨。同时装置由原来的DDZⅢ型仪表控制改为DCS控制。2001年10月配合塑料厂丁烯精制项目改造，MTBE装置又增设了F103和H218两台设备。

二、工艺流程简述

来自丁二烯抽提装置的混合C4原料进入原料罐R301/1.2，来自储运公司的CH3OH原料进入甲醇原料罐R101。分别经B101、B102提高压力后混合，混合物料经混合器混匀后进入一反离子过滤器L101，除去物料中的金属阳离子等有害杂质。过滤后的物料首先进入H101/1.2与来自初馏塔塔底的产品MTBE换热。温度升至45℃左右进入一反进料预热器H102。

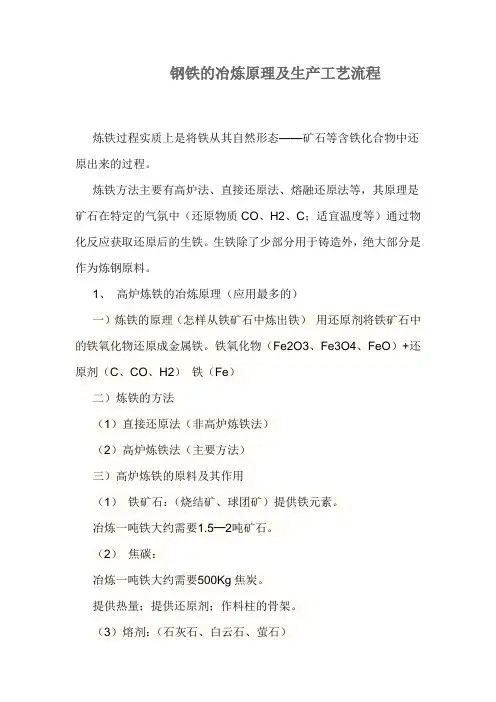

钢铁的冶炼原理及生产工艺流程

炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中还原出来的过程。

炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C；适宜温度等）通过物化反应获取还原后的生铁。生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。

1、高炉炼铁的冶炼原理（应用最多的）

一）炼铁的原理（怎样从铁矿石中炼出铁）用还原剂将铁矿石中的铁氧化物还原成金属铁。铁氧化物（Fe2O3、Fe3O4、FeO）+还原剂（C、CO、H2）铁（Fe）

二）炼铁的方法

（1）直接还原法（非高炉炼铁法）

（2）高炉炼铁法（主要方法）

三）高炉炼铁的原料及其作用

（1）铁矿石：（烧结矿、球团矿）提供铁元素。

冶炼一吨铁大约需要1.5—2吨矿石。

（2）焦碳：

冶炼一吨铁大约需要500Kg焦炭。

提供热量；提供还原剂；作料柱的骨架。

（3）熔剂：（石灰石、白云石、萤石）使炉渣熔化为液体；去除有害元素硫（S）。

（4）空气：为焦碳燃烧提供氧。

2、工艺流程

生铁的冶炼虽原理相同，但由于方法不同、冶炼设备不同，所以工艺流程也不同。下面分别简单予以介绍。

高炉生产是连续进行的。一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。生产时，从炉顶（一般炉顶是由料种与料斗组成，现代化高炉是钟阀炉顶和无料钟炉顶）不断地装入铁矿石、焦炭、熔剂，从高炉下部的风口吹进热风（1000～1300摄氏度），喷入油、煤或天然气等燃料。装入高炉中的铁矿石，主要是铁和氧的化合物。在高温下，焦炭中和喷吹物中的碳及碳燃烧生成的一氧化碳将铁矿石中的氧夺取出来，得到铁，这个过程叫做还原。铁矿石通过还原反应炼出生铁，铁水从出铁口放出。铁矿石中的脉石、焦炭及喷吹物中的灰分与加入炉内的石灰石等熔剂结合生成炉渣，从出铁口和出渣口分别排出。煤气从炉顶导出，经除尘后，作为工业用煤气。现代化高炉还可以利用炉顶的高压，用导出的部分煤气发电。

单晶硅生产工艺(2)

单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分，处于新材料发展的前沿。其主要用途是用作半导体材料和利用太阳能光伏发电、供热等。由于太阳能具有清洁、环保、方便等诸多优势，近三十年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新兴产业之一。

单晶硅生产工艺流程是怎样的？

单晶硅生产工艺流程

1、石头加工

开始是石头，(石头都含硅)，把石头加热，变成液态，在加热变成气态，把气体通过一个密封的大箱子，箱子里有N多的子晶加热，两头用石墨夹住的，气体通过这个箱子，子晶会把气体中的一种吸符到子晶上，子晶慢慢就变粗了，因为是气体变固体，所以很慢，一个月左右，箱子里有就很多长长的原生多晶硅。

2、酸洗当然，还有很多的废气啊什么的，(四氯化硅)就是生产过程中产生的吧，好像现在还不能很好处理这东西，废话不多说，原生多晶有了，就开始酸洗，氢氟酸啊硝酸啊，乙酸啊什么的把原生多晶外面的东西洗干净了，就过烘房烘干，无尘检查打包。

3、拉晶

送到拉晶，拉晶就是用拉晶炉把多晶硅加热融化，在用子晶向上拉引，工人先把多晶硅放进石英锅里，(厂里为了减少成本，也会用一些洗好的电池片，碎硅片一起融)关上炉子加热，石英锅的融点是1700度，硅的融点才1410度左右，融化了硅以后石英锅慢慢转起来，子晶从上面下降，点到锅的中心液面点，也慢慢反方向转，锅下面同时在电加热，液面上加冷，子晶点到液面上就会出现一个光点，慢慢旋转，向上拉引，放肩，转肩，正常拉棒，收尾，一天半左右，一个单晶棒就出来了。

4、切方

单晶棒有了就切方，单晶棒一般是做6英寸的，P型，电阻率0。5-6欧姆(一英寸等于2。4厘米左右)切掉棒子四边，做成有倒角的正方形，在切片，0。22毫米一片吧。

另外，拉晶完了，要控制温度才能很好的切方。

单晶硅建设项目具有巨大的市场和广阔的发展空间。在地壳中含量达25.8%的硅元素，为单晶硅的生产提供了取之不尽的源泉。
