凸透镜成像规律

【本讲教育信息】

一. 教学内容：

凸透镜成像规律专题复习总结

二. 教学过程：

（一）考点点拨：在初中光学部分中重点内容是光的直线传播，光的反射，光的折射。前两部分比较简单。难点在于光的折射之一部分，而光的折射部分中，凸透镜成像规律对于我们初中学生来说比较困难。那么本节课我们就重点复习、总结凸透镜成像规律。

（二）跨越障碍

<1>凸透镜成像规律怎样记忆

首先我们先复习一下凸透镜成像的规律：

（1）当u=2f时，凸透镜成倒立等大的实像，此时v=2f

（2）当u>2f时，凸透镜成倒立缩小的实像，此时f

（3）当f2f

（4）当u

（5）当u=f时，凸透镜不能成像。

2F F F 2F

[1]成实像时物和像的位置记忆

1、当物体在2f之外时，此时形成的是缩小的实像，像在1f-------2f之间。（注意观察一下像和物的位置，理解缩小的像时可以以人的眼睛为例，例如物体隔离我们远时，我们看到物体很小）

2、当物体在2f点上时，此时形成的是等大的实像。像也在2f点上。

3、当物体在1f------2f焦距之间时，此时形成放大的实像，像在2f之外。（注意观察一下此时像和物的位置，再和物距u>2f时相比较）

由上面1，2、3我们可以总结出物和像的位置关系，即物在2f之外时，像在1f----2f之间

物在1f------2f之间时，像在2f之外

物距u=2f时，像v=2f

所以为了便于记忆我们把成实像时物和像的位置称为“互异性”

成虚像时单独记忆就可以了。

例1. 凸透镜的焦距f=10cm，蜡烛原来放置在离凸透镜25cm的地方，当逐渐靠近12cm时，像距如何变化，以及像是怎么变化的？

点拨：凸透镜的焦距为f=10cm，

25cm>2f，此时成缩小的像，像在1f-----2f之间

2f>12cm>f，此时成放大的像，像在2f之外。

凸透镜成像规律

1、 物体到凸透镜的距离大于2倍焦距时成倒立、缩小的实像。像和物体在透镜的两侧，像距小于物距，像到凸透镜的距离在2倍焦距和焦距之间。当物体向凸透镜移动很长距离，像就向远离透镜的方向移动很短距离。应用：照相机。

2、 物体到凸透镜的距离等于2倍焦距时成倒立、等大的实像。像和物体在透镜的两侧，像距等于物距，像到凸透镜的距离等于2倍焦距。应用：测焦距。

3、 物体到凸透镜的距离在2倍焦距和焦距之间时成倒立、放大的实像。像和物体在透镜的两侧，像距大于物距，像到凸透镜的距离大于2倍焦距。当物体向凸透镜移动很短距离，像就向远离透镜的方向移动很长距离。应用：投影仪。

4、 物体到凸透镜的距离等于焦距时不成像。应用:平行光源。

5、 物体到凸透镜的距离小于焦距时成正立、放大的虚像。像和物体在透镜的同侧，像距大于物距。物距越大，像越大。应用：放大镜。

6、 凸透镜成的实像是由折射光线会聚而成，虚像是由折射光线的反向延长线会聚而成。

7、 当用不透明的纸将凸透镜遮上一部分时，仍能成完整的轮廓清晰的实像，只是较暗。应用：照相机的光圈。

8、 当物体由大于2倍焦距处逐渐向焦点靠近过程中，像逐渐远离凸透镜，并且像逐渐变大，物与像的距离先变小后变大，物、像距离最近时是物体在距透镜2倍焦距处，此时，像与物相距4倍焦距。（口诀：物近像远像变大，物远像近像变小。）

9、 焦点处是实像和虚像的分界点，2倍焦距处是放大实像与缩小实像的分界点。（口诀：一倍焦距分虚实，2倍焦距分大小。）

10、 成实像时，物体垂直于主光轴远离主光轴向上移动，像就远离主光轴向下移动。

11、 在物距相同且成实像的情况下，凸透镜的焦距越大，像距越大，且像越大。

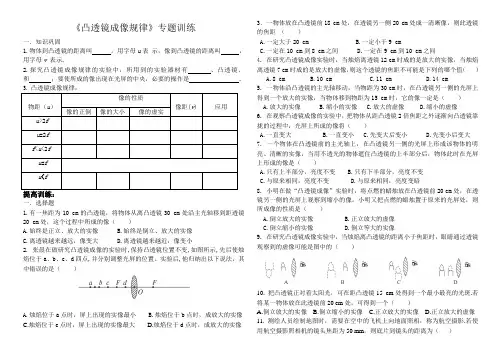

《凸透镜成像规律》专题训练

一．知识巩固

1.物体到凸透镜的距离叫 ，用字母u表 示，像到凸透镜的距离叫 ，用字母v 表示.

2.探究凸透镜成像规律的实验中，所用到的实验器材有 、凸透镜、

和 ；要使所成的像出现在光屏的中央，必要的操作是 .

3. 凸透镜成像规律：

物距（u） 像的性质 [来源

:Z像距(v)[来 科。网Z。X。X。

K]应用 像的正倒

像的大小 像的虚实

u>2f

u=2f

f

u=f

u

提高训练：

一．选择题

1.有一焦距为10 cm的凸透镜，将物体从离凸透镜30 cm处沿主光轴移到距透镜20 cm处，这个过程中所成的像（ ）

A.始终是正立、放大的实像 B.始终是倒立、放大的实像

C.离透镜越来越远，像变大 D.离透镜越来越近，像变小

2. 张晨在做研究凸透镜成像的实验时,保持凸透镜位置不变,如图所示,先后使烛焰位于a、b、c、d四点,并分别调整光屏的位置。实验后,他归纳出以下说法，其中错误的是（ ）

A.烛焰位于a点时，屏上出现的实像最小 B.烛焰位于b点时，成放大的实像

C.烛焰位于c点时，屏上出现的实像最大 D.烛焰位于d点时，成放大的实像 3．一物体放在凸透镜前18 cm处，在透镜另一侧20 cm处成一清晰像，则此透镜的焦距 （ ）

A.一定大于20 cm B.一定小于9 cm

C.一定在10 cm到8 cm之间 D.一定在9 cm到10 cm之间

4. 在研究凸透镜成像实验时，当烛焰离透镜12 cm时成的是放大的实像，当烛焰离透镜7 cm时成的是放大的虚像，则这个透镜的焦距不可能是下列的哪个值（ ）

A.8 cm B.10 cm C.11 cm D.14 cm

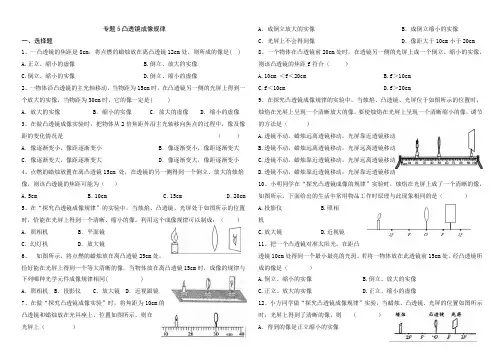

专题5凸透镜成像规律

一、选择题

1、一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜12cm处，则所成的像是( )

A.正立、缩小的虚像 B.倒立、放大的实像

C.倒立、缩小的实像 D.倒立、缩小的虚像

2、一物体沿凸透镜的主光轴移动，当物距为15cm时，在凸透镜另一侧的光屏上得到一个放大的实像，当物距为30cm时，它的像一定是( )

A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像

3、在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是 （ ）

A．像逐渐变小，像距逐渐变小 B．像逐渐变小，像距逐渐变大

C．像逐渐变大，像距逐渐变大 D．像逐渐变大，像距逐渐变小

4、点燃的蜡烛放置在离凸透镜15cm 处，在透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为（ ）

A．5cm B．10cm C．15cm D．20cm

5、在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰、缩小的像。利用这个成像规律可以制成：（ ）

A．照相机 B．平面镜

C．幻灯机 D．放大镜

6、 如图所示，将点燃的蜡烛放在离凸透镜25cm处，

恰好能在光屏上得到—个等大清晰的像．当物体放在离凸透镜15cm时，成像的规律与下列哪种光学元件成像规律相同( )

A．照相机 B．投影仪 C．放大镜 D．近视跟镜

7、在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。则在光屏上（ ） A．成倒立放大的实像 B．成倒立缩小的实像
