激光干涉仪原理及应用概述

激光干涉信号的原理和应用

1. 前言

激光干涉信号是指在激光干涉实验中观察到的光强干涉信号。激光干涉信号的产生和分析对于精密测量和光学仪器的研发具有重要意义。本文将介绍激光干涉信号的原理和应用。

2. 原理

激光干涉信号的产生是基于光的干涉原理。当两束相干光相遇时，由于它们的光程差的改变而产生光强的干涉效应。在激光干涉实验中，通常使用的是Michelson干涉仪。该干涉仪由一个分束器和两个反射镜组成。其中一束激光被分束器分成两束，然后通过两个反射镜反射回来，重新合并成一束光。当两个反射镜的位置发生微小改变时，这个干涉信号就会发生变化。

3. 应用

激光干涉信号的应用非常广泛，下面将介绍其中几个常见的应用领域。

3.1 波长测量

激光干涉信号可以用于测量激光的波长。通过将激光束分成两束，然后调节其中一束的光程差，观察干涉信号的变化，可以计算出激光波长的精确值。这种方法在激光器的研发和制造中非常重要。

3.2 表面形貌测量

激光干涉信号可以用于测量物体的表面形貌。通过将激光束照射到表面上，观察干涉信号的变化，可以推断出表面的形状。这种方法在精密制造、工程测量等领域得到广泛应用。

3.3 光学元件测试

激光干涉信号可以用于测试光学元件的质量和精度。通过将激光束通过待测试的光学元件，观察干涉信号的变化，可以评估光学元件的性能。这种方法在光学仪器的研发和制造中非常重要。

3.4 光学波前调控

激光干涉信号可以用于光学波前的调控。通过调节激光束的光程差，可以改变干涉信号的形状和强度，从而实现光学波前的调控。这种方法在自适应光学、光学成像等领域得到广泛应用。 4. 总结

激光干涉信号是基于光的干涉原理产生的一种光强干涉信号。它的产生和分析对于精密测量和光学仪器的研发非常重要。激光干涉信号的应用领域广泛，包括波长测量、表面形貌测量、光学元件测试和光学波前调控等。通过对激光干涉信号的研究和应用，可以推动光学技术的发展和应用的进一步创新。

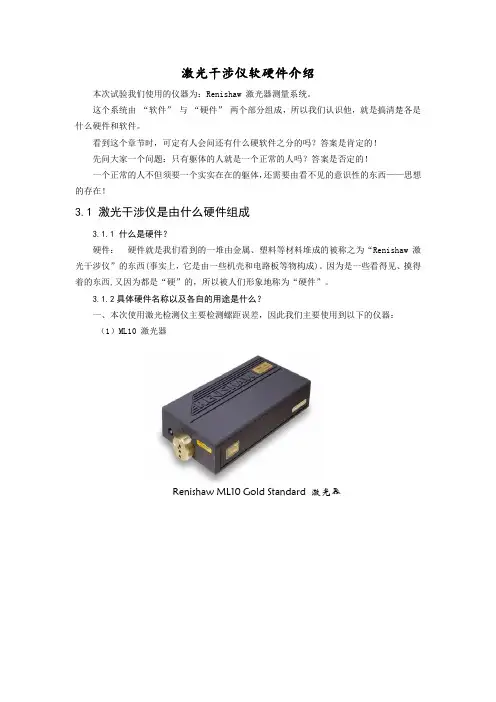

激光干涉仪软硬件介绍

本次试验我们使用的仪器为：Renishaw 激光器测量系统。

这个系统由 “软件” 与 “硬件” 两个部分组成，所以我们认识他，就是搞清楚各是什么硬件和软件。

看到这个章节时，可定有人会问还有什么硬软件之分的吗？答案是肯定的！

先问大家一个问题：只有躯体的人就是一个正常的人吗？答案是否定的！

一个正常的人不但须要一个实实在在的躯体，还需要由看不见的意识性的东西——思想的存在！

3.1 激光干涉仪是由什么硬件组成

3.1.1 什么是硬件？

硬件： 硬件就是我们看到的一堆由金属、塑料等材料堆成的被称之为“Renishaw 激光干涉仪”的东西(事实上，它是由一些机壳和电路板等物构成)。因为是一些看得见、摸得着的东西,又因为都是“硬”的，所以被人们形象地称为“硬件”。

3.1.2具体硬件名称以及各自的用途是什么？

一、本次使用激光检测仪主要检测螺距误差，因此我们主要使用到以下的仪器：

（1）ML10 激光器

Renishaw ML10 Gold Standard 激光器

以上四个图案为激光罩在不同的状态下的作用

A) 无光束射出 B)缩小横截面光束及目标 C）最答光束及目标

D）标准测量位置 射出最大光来的横截面以及反射光束的探测器孔

Renishaw ML10 Gold Standard 激光器： ML10 是一种单频 HeNe 激光器，内含对输出激光束稳频的电子线路及对由测量光学镜产生的干涉条纹进行细分和计数处理。

其主要作用简单概括为：发射红外线以及返收红外线供特定的软件做分析，记录相关的数据。

（2）三脚架

三脚架及云台可用来安装 ML10 激光器，将 ML10 激光器设置在不同的高度，并充分控制 ML10 激光束的准直。 对于大多数机床校准设置，建议将 ML10 激光器安装在三脚架和云台上。

三脚架、安装云台和 ML10 激光器三合一体，可为 ML10 光束准直提供下列调整：

激光干涉测量系统

Laser Interferometer

型号：DISTAX L-LM-20B

购入时间：2004年01月

价格：303400元（人民币）

制造厂家：日本东京精密公司

安装地点：延长校区机械楼102室

所在单位：机自学院精密机械系

所在地址：延长路149号

联系人：程维明

联系电话：（021）56333903

仪器简介：

激光干涉测量系统是以激光为长度基准，对长度等几何量进行精密测量的仪器。可以进行精密位移测量，配以相应的工夹具可以测量大型装置的长度、角度等几何量。该激光干涉仪以光纤为光束传导介质，并带有空气传感器和工件温度传感器，使用、安装方便，精度高。

主要技术指标：

测量分辨率：10nm；测量精度：0.1μm；测量速度：0.4ms-1；激光功率：1Mw

应用范围：

长度测量、位移测量等

激光干涉仪原理及应用概述

激光干涉仪的原理可以简单介绍为以下几个步骤：首先，激光器产生激光光束，通过光学系统使光束变得平行。然后，光束被分成两束，一束作为参考光束，另一束作为测量光束。参考光束被发送到一个参考反射镜上反射回来，而测量光束则被发送到被测物体上，然后反射回来。参考光束和测量光束在一个光学平台上交汇，形成干涉条纹。通过观察、记录和分析干涉条纹的形态变化，可以得到被测物体的表面形貌或者其他参数。

1.工业制造：激光干涉仪可以用于测量工件的平面度、圆度、直线度等形貌参数，用于质量控制和优化生产过程。

2.精密测量：激光干涉仪可以进行亚微米级的位移测量，被用于精密仪器的研发和生产。

3.表面形貌测量：激光干涉仪可以测量微观表面的凹凸及表面光滑度，广泛应用于材料科学、纳米科技等领域。

4.生物医学：激光干涉仪可以测量生物组织的变形、变量等参数，用于医学研究和医疗诊断。

5.振动分析：激光干涉仪可以对机械部件或振动体进行振动频率、幅度等参数的测量，用于机械工程的研究和调试。

激光干涉仪的应用还在不断拓展和发展，不仅可以实现高精度的测量，还可以配合其他技术如像散斑技术、数码图像处理等进行更精确的测量和分析。此外，随着激光技术的发展，激光干涉仪的体积和成本也在不断降低，有助于其在各个领域的广泛应用。 总之，激光干涉仪作为一种高精度测量仪器，具有广泛的应用前景。它可以实现精确测量、快速响应和非接触测量等特点，被用于各个领域的研究和应用。随着技术的进一步发展，激光干涉仪将会在更多领域得到应用，为科学研究和工业生产提供更多的支持和解决方案。
