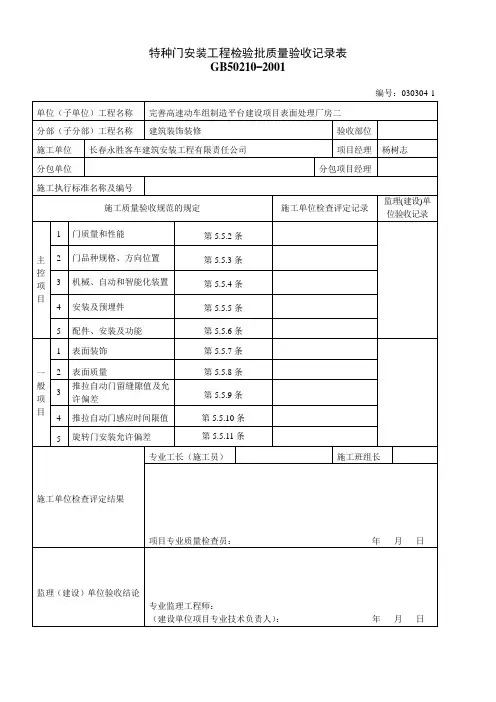

表5.20.4-1特种门安装工程检验批质量验收记录
表5.20.4-1 工程编号：
单位(子单位)
工程名称 分部(子分部)工程名称
分项工程名称 验收部位
总承包单位 项目负责人
施工单位 项目负责人
分包单位 分包项目负责人
施工执行标准
名称及编号 专业工长(施工员)
类别 序号 检验项目 质量标准 单位 施工单位自检记录 检查结果
主控项目 1 质量和性能 应符合设计要求
2 特种门的品种、类型、规格、尺寸、开启方向、安装位置和防腐处理 应符合设计要求及国家现行标准的有关规定
3 机械、自动、智能化装置 带有机械装置、自动装置或智能化装置的特种门，其机械装置、自动装置或智能化装置的功能应符合设计要求
4 特种门安装及预埋件 特种外门安装必须牢固。在砌体上安装门严禁釆用射钉固定。推拉门必须牢固，必须安装防脱落装置。特种门的安装应牢固。预埋件及锚固件的数量、位置、埋设方式、与框的连接方式应符合设计要求
5 门配件、安装及功能 特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的性能要求
一般项目 1 表面装饰 应符合设计要求
2 表面质量 应洁净，无划痕、碰伤等现象
表5.20.4-1 （续） 工程编号：
分项工程名称 验收部位
类别 序号 检验项目 质量标准 单位 施工单位自检记录 检查结果
一般项目 3 推拉自动门的感应 时间 开门的响应时间 ≤0.5 s
堵门保护延时 16〜20 s
门扇响应后保持时间 13〜17 s
4 人行自动门安全间隙 人行自动门活动扇在启闭过程中对所要求保护的部位应留有安全间隙。安全间隙应小于8mm或大于25 mm
5 自动门安装允许偏差 上框、平梁水平度 ≤1 mm
上框、平梁直线度 ≤2 mm
立框垂直度 ≤1 mm
导轨和平梁平行度 ≤2 mm
门框固定扇内侧 对角线尺寸 ≤2 mm
活动扇与框、横梁、
固定扇间隙差 ≤1 mm
板材对接接缝平整度 ≤0.3 mm
6 自动门切断电源后应能手动
开启，手动开启力允许值 推拉自动门 ≤100 N
平开自动门 ≤100（门扇边梃着力点） N
折叠自动门 ≤100（垂直于门扇折叠处钗链推拉） N
旋转自动门 150〜300（门扇边梃着力点） N
注：1旋转自动门无须检查上框、平梁水平度和直线度，平开自动门无须检查导轨和平梁平行度；
2推拉自动门和平开自动门为双扇时，手动开启力仅为单扇的测值；
3平开自动门在没有风力情况测定；
4重叠推拉着力点在门扇前、侧结合部的门扇边缘。
总承包单位
检查结果 项目专业工程师：
年 月 日 施工单位
检查结果 项目专业质量检查员：
年 月 日
监理(建设)单位验收结论 专业监理工程师：
(建设单位项目专业技术负责人)
年 月 日
