谐振工作原理

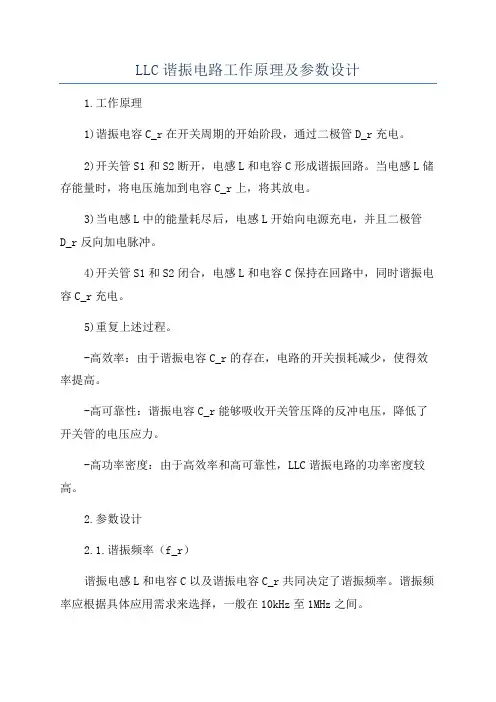

LLC谐振电路工作原理及参数设计

1.工作原理

1)谐振电容C_r在开关周期的开始阶段，通过二极管D_r充电。

2)开关管S1和S2断开，电感L和电容C形成谐振回路。当电感L储存能量时，将电压施加到电容C_r上，将其放电。

3)当电感L中的能量耗尽后，电感L开始向电源充电，并且二极管D_r反向加电脉冲。

4)开关管S1和S2闭合，电感L和电容C保持在回路中，同时谐振电容C_r充电。

5)重复上述过程。

-高效率：由于谐振电容C_r的存在，电路的开关损耗减少，使得效率提高。

-高可靠性：谐振电容C_r能够吸收开关管压降的反冲电压，降低了开关管的电压应力。

-高功率密度：由于高效率和高可靠性，LLC谐振电路的功率密度较高。

2.参数设计

2.1.谐振频率（f_r）

谐振电感L和电容C以及谐振电容C_r共同决定了谐振频率。谐振频率应根据具体应用需求来选择，一般在10kHz至1MHz之间。 2.2.谐振电容（C_r）

谐振电容C_r的选择应根据应用中电路的输入电压和电流来决定。通常情况下，谐振电容为输入电流的几倍。

2.3.能量传输比（η）

能量传输比是LLC谐振电路的另一个重要参数，它表征了能量从输入到输出的传输效率。能量传输比的设计应考虑到开关管和电容的损耗以及电感的耗能。

2.4. 开关频率（f_sw）

开关频率的选择应根据设计的功率和谐振频率来决定。高频率有助于提高功率密度，但也会增加开关损耗。

2.5.触发角度（α）

触发角度控制开关管的导通时间，决定了电路的输出功率。合适的触发角度可以减小开关管的开关损耗，提高电路的效率。

综上所述，LLC谐振电路通过合理的参数设计，可以实现高效率、高可靠性和高功率密度的电力转换。设计者在实际应用中需要根据具体需求来确定谐振频率、谐振电容、能量传输比、开关频率和触发角度等参数。

半桥谐振电路工作原理

半桥谐振电路是一种常用的电源变换器拓扑结构，主要应用在高频电源开关转换、变换、功率适应和电压升降等领域。半桥谐振电路结构简单、效率高、噪声小、稳定性好、成本低等特点，因此备受工程师的青睐。

半桥谐振电路主要由两个谐振电路和一个电压型半桥逆变器组成，如图1所示。


图1 半桥谐振电路拓扑结构图

L1、L2、C1和C2组成两个并联谐振电路，D1和D2是二极管，Q1和Q2是功率晶体管，Cg1和Cg2电容是保护器件的电容。

半桥谐振电路中，C1和C2的串联连接构成了半桥波形滤波电容，L1和L2的串联连接构成定电感。L1和L2中心点接地，半波输出电流Iout经过D1或D2在逆变器的输入端得到平滑电压，当二极管的交流分量消失时，能量也被传递到L1和L2中，L1和L2的电流开始增长，直到它们不再是可作为能量储存元件，这时它们开始输出能量，对逆变器输入电容变化方向进行充电。

当Q1通时，电路形成一个负半周期的共振，此时中心节点的电压为负电压；当Q2通时，电路形成一个正半周期的共振，此时中心节点的电压为正电压。半桥谐振电路的输入和输出波形如图2所示。

图2 半桥谐振电路输入和输出波形图

当Q1开关开启时，C1和L1中的电荷被耗散，C2和L2开始共振。L2吸收能量，达到最大磁场，然后释放能量，形成负半周振荡。当Q2开关开启时，C2和L2中的电荷被耗散，C1和L1开始共振。L1吸收能量，达到最大磁场，然后释放能量，形成正半周振荡。

二、半桥谐振电路性能分析

1. 稳定性：半桥谐振电路的稳定性好，容易调节。

2. 效率：半桥谐振电路的效率很高，因为谐振电路的功率高效传输，损耗小。而且它采用电压型逆变器，恒流源驱动电路，可以减小开关损耗和谐振电容充放电的损失。半桥谐振电路还采用了谐振技术，通过谐振周期的自动调节，使得在变换转换过程中的功率损耗降到最小。

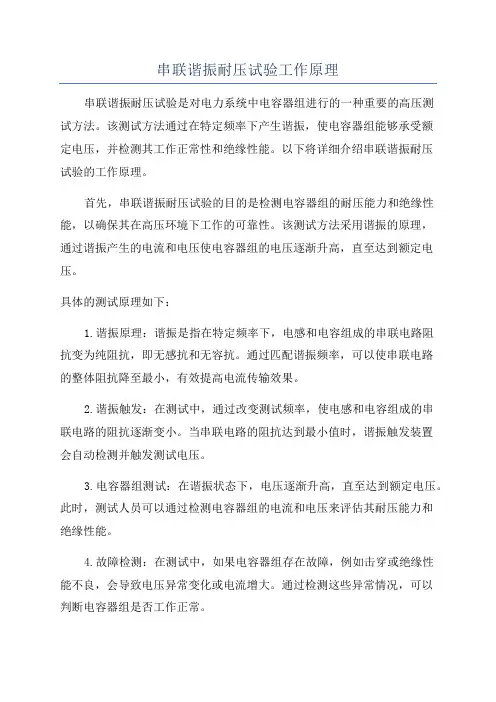

串联谐振耐压试验工作原理

串联谐振耐压试验是对电力系统中电容器组进行的一种重要的高压测试方法。该测试方法通过在特定频率下产生谐振，使电容器组能够承受额定电压，并检测其工作正常性和绝缘性能。以下将详细介绍串联谐振耐压试验的工作原理。

首先，串联谐振耐压试验的目的是检测电容器组的耐压能力和绝缘性能，以确保其在高压环境下工作的可靠性。该测试方法采用谐振的原理，通过谐振产生的电流和电压使电容器组的电压逐渐升高，直至达到额定电压。

具体的测试原理如下：

1.谐振原理：谐振是指在特定频率下，电感和电容组成的串联电路阻抗变为纯阻抗，即无感抗和无容抗。通过匹配谐振频率，可以使串联电路的整体阻抗降至最小，有效提高电流传输效果。

2.谐振触发：在测试中，通过改变测试频率，使电感和电容组成的串联电路的阻抗逐渐变小。当串联电路的阻抗达到最小值时，谐振触发装置会自动检测并触发测试电压。

3.电容器组测试：在谐振状态下，电压逐渐升高，直至达到额定电压。此时，测试人员可以通过检测电容器组的电流和电压来评估其耐压能力和绝缘性能。

4.故障检测：在测试中，如果电容器组存在故障，例如击穿或绝缘性能不良，会导致电压异常变化或电流增大。通过检测这些异常情况，可以判断电容器组是否工作正常。 需要注意的是，为了确保测试的安全性和可靠性，在进行串联谐振耐压试验时

1.测试电源：测试电源需要能够提供足够的电流和电压，以满足谐振触发和测试要求。同时，测试电源应具有稳定的输出，以保证测试结果的准确性。

2.频率调节：测试频率需要能够精确地调节到所需的谐振频率。频率误差可能导致测试结果不准确或无法完成谐振触发。

3.保护装置：在测试中，需要配置相应的保护装置，以确保测试电压和电流在安全范围内。常见的保护装置包括过电流保护、过压保护和过温保护等。

总结起来，串联谐振耐压试验是一种利用谐振原理的高压测试方法，通过将电容器组与测试电源串联成谐振电路，通过调节测试频率和触发测试电压，评估电容器组的耐压能力和绝缘性能。在测试过程中需要注意测试电源的选用、频率调节和保护装置的配置，以确保测试的安全和可靠。

电路谐振

含有电感线圈和电容器的无源（指不含独立电源）线性时不变电路在某个特定频率的外加电源作用下，对外呈纯电阻性质的现象。这一特定频率即为该电路的谐振频率。以谐振为主要工作状态的电路称谐振电路。无线电设备都用谐振电路完成调谐、滤波等功能。电力系统则需防止谐振以免引起过电流、过电压。

电路中的谐振有线性谐振、非线性谐振和参量谐振。前者是发生在线性时不变无源电路中的谐振，以串联谐振电路中的谐振为典型。非线性谐振发生在含有非线性元件电路内。由铁心线圈和线性电容器串联（或并联）而成的电路（习称铁磁谐振电路 ）就能发生非线性谐振 。在正弦激励作用下，电路内会出现基波谐振、高次谐波谐振、分谐波谐振以及电流（或电压）的振幅和相位跳变的现象。这些现象统称铁磁谐振。参量谐振是发生在含时变元件电路内的谐振。一个凸极同步发电机带有容性负载的电路内就可能发生参量谐振。

所谓谐振，按电路理论，它是正弦电压加在理想的(无寄生电阻)电感或电容串联电路上。当正弦频率为某一值时，容抗与感抗相等，电路的阻抗为零，电路电流达到无穷大；如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳(导纳是阻抗的倒数)为零,电感、电容元件上电压为无穷大。前者称为串联谐振，后者称为并联谐振。 用公式表示

Z=R+j(XL-XC) 其中，Z为阻抗，R为电阻，XL-XC=X为感抗+容抗=电抗。从公式中间可以清晰的看出：当感抗XL与容抗XC相等的时候，Z中间只包含实分量R，即纯电阻。此时即为谐振。

谐振子

把振动物体看作不考虑体积的微粒（或质点，点电荷）的时候，该振动物体就叫谐振子。

所谓谐振，在运动学就是简谐振动，该振动是物体在一个位置附近往复偏离该振动中心位置（即平衡位置）进行运动，在这个振动形式下，物体受力的大小总是和他偏离平衡位置的距离成正比，并且受力方向总是指向平衡位置。

电学谐振指的是电磁学物理量的强度在一个中值上下进行波动，也是类似运动学的谐振。
