电能计量装置的故障分析及管控措施

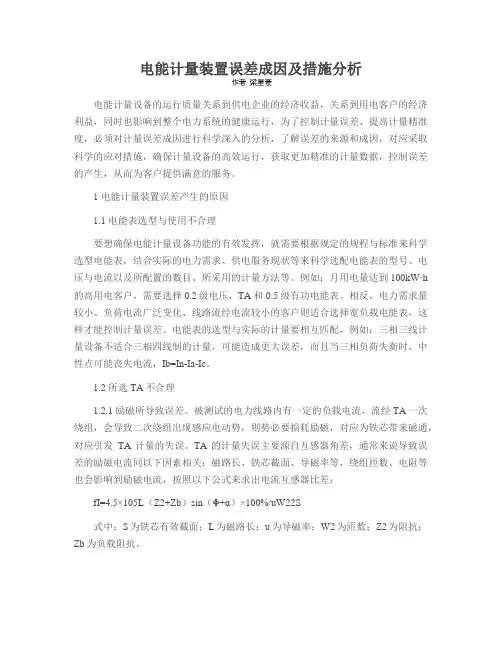

电能计量装置误差成因及措施分析

电能计量设备的运行质量关系到供电企业的经济收益，关系到用电客户的经济利益，同时也影响到整个电力系统的健康运行，为了控制计量误差、提高计量精准度，必须对计量误差成因进行科学深入的分析，了解误差的来源和成因，对应采取科学的应对措施，确保计量设备的高效运行，获取更加精准的计量数据，控制误差的产生，从而为客户提供满意的服务。

1 电能计量装置误差产生的原因

1.1 电能表选型与使用不合理

要想确保电能计量设备功能的有效发挥，就需要根据规定的规程与标准来科学选型电能表，结合实际的电力需求、供电服务现状等来科学选配电能表的型号、电压与电流以及所配置的数目、所采用的计量方法等。例如：月用电量达到100kW·h的高用电客户，需要选择0.2级电压，TA和0.5级有功电能表。相反，电力需求量较小、负荷电流广泛变化、线路流经电流较小的客户则适合选择宽负载电能表，这样才能控制计量误差。电能表的选型与实际的计量要相互匹配，例如：三相三线计量设备不适合三相四线制的计量，可能造成更大误差，而且当三相负荷失衡时，中性点可能丧失电流，Ib=In-Ia-Ic。

1.2 所选TA不合理

1.2.1 励磁所导致误差。被测试的电力线路内有一定的负载电流，流经TA一次绕组，会导致二次绕组出现感应电动势，则势必要损耗励磁，对应为铁芯带来磁通，对应引发TA计量的失误。TA的计量失误主要源自互感器角差，通常来说导致误差的励磁电流同以下因素相关：磁路长、铁芯截面、导磁率等，绕组匝数、电阻等也会影响到励磁电流，按照以下公式来求出电流互感器比差：

fI=4.5×105L（Z2+Zb）sin（Φ+α）×100%/uW22S

式中：S为铁芯有效截面；L为磁路长；u为导磁率；W2为匝数；Z2为阻抗；Zb为负载阻抗。 根据上面公式能够判断出：铁芯导磁率与阻抗角、外界负载阻抗等都会影响到fI。对此必须科学选配参数，选择特定的补偿性方法来控制互感器误差。参照互感器负荷特征图1、电流特征图2以及误差特征数据统计表1等能够得出几组最理想的数据：

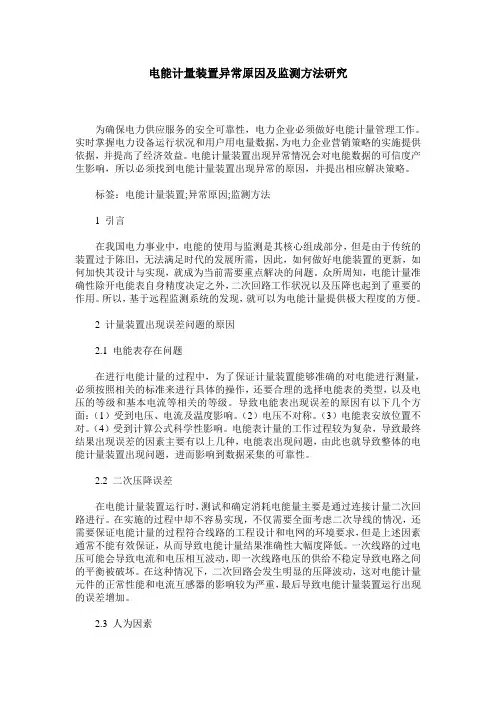

电能计量装置异常原因及监测方法研究

为确保电力供应服务的安全可靠性，电力企业必须做好电能计量管理工作。实时掌握电力设备运行状况和用户用电量数据，为电力企业营销策略的实施提供依据，并提高了经济效益。电能计量装置出现异常情况会对电能数据的可信度产生影响，所以必须找到电能计量装置出现异常的原因，并提出相应解决策略。

标签：电能计量装置;异常原因;监测方法

1 引言

在我国电力事业中，电能的使用与监测是其核心组成部分，但是由于传统的装置过于陈旧，无法满足时代的发展所需，因此，如何做好电能装置的更新，如何加快其设计与实现，就成为当前需要重点解决的问题。众所周知，电能计量准确性除开电能表自身精度决定之外，二次回路工作状况以及压降也起到了重要的作用。所以，基于远程监测系统的发现，就可以为电能计量提供极大程度的方便。

2 计量装置出现误差问题的原因

2.1 电能表存在问题

在进行电能计量的过程中，为了保证计量装置能够准确的对电能进行测量，必须按照相关的标准来进行具体的操作，还要合理的选择电能表的类型，以及电压的等级和基本电流等相关的等级。导致电能表出现误差的原因有以下几个方面：（1）受到电压、电流及温度影响。（2）电压不对称。（3）电能表安放位置不对。（4）受到计算公式科学性影响。电能表计量的工作过程较为复杂，导致最终结果出现误差的因素主要有以上几种，电能表出现问题，由此也就导致整体的电能计量装置出现问题，进而影响到数据采集的可靠性。

2.2 二次压降误差

在电能计量装置运行时，测试和确定消耗电能量主要是通过连接计量二次回路进行。在实施的过程中却不容易实现，不仅需要全面考虑二次导线的情况，还需要保证电能计量的过程符合线路的工程设计和电网的环境要求，但是上述因素通常不能有效保证，从而导致电能计量结果准确性大幅度降低。一次线路的过电压可能会导致电流和电压相互波动，即一次线路电压的供给不稳定导致电路之间的平衡被破坏。在这种情况下，二次回路会发生明显的压降波动，这对电能计量元件的正常性能和电流互感器的影响较为严重，最后导致电能计量装置运行出现的误差增加。

分析电能计量误差产生的原因及改进措施

摘要：我国科技水平和生产水平不断进步，社会对于用电量的需求也在不断攀升。作为结算电费依据的电能计量装置如果存在误差，就会影响供用电双方的利益。为了使电力计量公平合理，必须找出引发误差的原因，并对相应问题进行改进。

关键词：电能计量；误差；产生原因；改进措施

一、电能计量误差产生的原因分析

1.外部温度影响

在电能计量工作当中，由于受到系统外部环境的温度、电流大小、电压大小等因素的影响，经常会造成电能计量误差问题，通过对电能表的计量误差问题的研究和分析，可以看出当电能表在工作过程中所处的环境温度出现突变问题时，经常会影响到电能表计数的准确度，同时当电能表内部的电流和外接线路电流之间出现误差情况下，电能表的计量数据也会出现一定的偏差，直接造成了电压不良波动问题，这种误差问题和电流误差问题表现形式基本相同，只要电能表当中的电压和外部线路的电压产生差异，很容易会造成电能表的滑轮转动产生误差，进而造成了电能表的计量数据不准确，形成了电能计量数据偏差。

2.电能计量装饰使用不规范

相关工作人员在使用电能计量装置过程中出现不规范性操作，造成了电能计量工作出现不良误差问题。在实际的工作过程中，电能计量装置操作不准确是造成电能计量工作存在误差的影响因素，如在针对有功电能进行计量工作中，工作人员使用计量表三项三线电路来对电能的大小进行记录过程中，此时电流表当中会出现电流的回流问题，并且会出现三项负荷不平衡问题直接造成了零序电压，如果通过这种方式来进行后续的供电，会造成电能表实际显示的参数和真实的功率消耗量之间存在较大的误差，进而造成了电能表的计量数据出现较大的误差。除相关工作人员的不规范操作之外，在电能表的安装方面也容易受电力员工自身技术欠缺的影响，也经常会出现电能表的安装问题。在安装电能表过程中很多工作人员都是依照自身的工作经验来进行判断，并没有完全依照电能表的标准安装说明来进行规范化操作，因此造成电能表在后续使用过程中出现了技术误差问题，严重影响到了电能表的计数准确度。

电能计量表计常见故障判断处理

摘要：电能计量表计是电力系统中重要的测量设备，其正常运行对于电能计量和电费结算具有重要意义。然而，由于各种原因，电能计量表计常常会出现各种故障，影响其准确性和可靠性。本文通过对电能计量装置常见故障进行分析，总结了常见的故障类型和出现的原因，并提出了相应的快速处理方法。同时，针对电能计量装置故障的预防，本文提出了一些有效的措施和建议。通过对电能计量表计常见故障的判断和处理，可以提高电能计量的准确性和可靠性，为电力系统的正常运行提供保障。

关键词：电能计量表计，故障分析，快速处理，故障预防

引言：电能计量表计作为电力系统中的重要组成部分，承担着电能计量和电费结算的重要任务。然而，在长期运行过程中，由于各种原因，电能计量表计常常会出现各种故障，如计量误差增大、显示异常、通信中断等。这些故障不仅会影响电能计量的准确性和可靠性，还可能导致电费结算错误和电力系统运行异常。因此，对电能计量表计常见故障的判断和处理具有重要意义。

1.电能计量装置常见故障分析

电能计量装置在电力系统中负责准确测量电能消耗并进行电费结算。然而，由于各种原因，电能计量装置常常会遭遇各种故障，这些故障会对其准确性和可靠性造成影响。为了更好地理解和解决这些故障，我们将对电能计量装置常见故障进行分析，并将其分为人为故障、设备自身故障和不可抗力引起的故障三个方面。

1.1人为故障

人为故障通常是由于操作人员的错误操作或不当使用而引起的。例如，操作人员在设置参数时出现误操作，导致计量误差增大。另外，连接线路接触不良也是常见的人为故障，这可能导致数据传输中断，影响电能计量的准确性。此外，未经授权的人员对电能计量装置进行非法操作也可能导致故障的发生，例如擅自更改设备设置或损坏设备。因此，加强对操作人员的培训和规范，提高其操作技能和意识，可以有效减少人为故障的发生。

1.2设备自身故障

设备自身故障是由于设备的老化、损坏或制造缺陷等原因引起的。例如，电能计量装置的电路元件老化可能导致测量误差增大，影响计量的准确性。另外，显示屏损坏也是常见的设备自身故障，这会导致数据显示异常，使操作人员无法正确读取计量结果。设备的制造缺陷也可能导致故障的发生，例如组装不良或材料质量不合格。为了减少设备自身故障的发生，我们应定期对电能计量装置进行检查和维护，及时更换老化或损坏的部件，并加强对设备质量的监控和管理。
