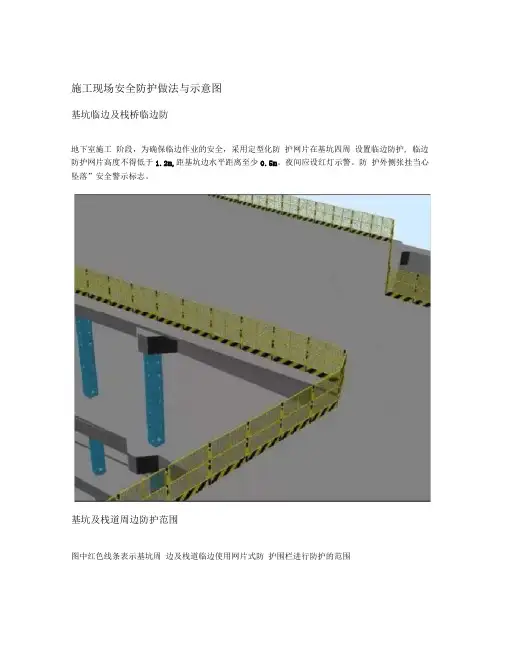

施工现场安全防护做法与示意图基坑临边及栈桥临边防地下室施工阶段，为确保临边作业的安全，采用定型化防护网片在基坑四周设置临边防护, 临边防护网片高度不得低于1.2m,距基坑边水平距离至少0.5m。

夜间应设红灯示警。

防护外侧张挂当心坠落”安全警示标志。

基坑及栈道周边防护范围图中红色线条表示基坑周边及栈道临边使用网片式防护围栏进行防护的范围楼层四周防护写字楼22层以下临边采用1.2米高的网片式定型化防 护围栏进行搭设，刷黄黑油漆。

22 层及以上采用2.5米高的防护围栏。

£再后浇带防护沿后浇带两侧砌筑挡水坎，防护采用九层板覆盖水平封闭。

根据挡水坎之间间距锯出相当长度的木桥卡固在挡水坎之间，用铁钉将硬质盖板钉在木桥上，完成硬质防护。

盖板上刷红白或黄黑警示漆。

九层板水平封闭电梯洞口防护电梯井门洞口安装1.6m高标准化安全防护门，采用膨胀螺丝固定。

防护门底部安装200mm高木质踢脚板，防护门外侧张挂当心坠落”安全警示标志。

电梯井内竖向防护应每层设置一道水平防护兜网，每隔两层设置一道硬质防护。

硬质防护应设为双层，上面一层为钢篦子，下面一层为防火板。

电梯井口安全防护示意电梯井口安全防护门电梯井水平防护示意电梯井水平防护网电梯井硬质防护层楼梯临边防护防护栏杆采用双道护栏形式，下道栏杆离楼梯面高度500mm ,上道栏杆离楼梯面高1000mm ,钢管表面涂刷黄黑警示色油漆。

施工电梯出入口施工电梯平台出口处安装1800mm高立开式金属防护门，安全防护门高1800mm ,宽1300mm ,骨架为方管焊接制作，开关插销设计在外面一侧，从里面无法开关。

30X30方钢40X40钢板网48钢管30X20方管61钢板30X30方钢洞口防护木协木板；)0C) mm〜15预留洞口防护应用示意（安装及装修施工阶段）短边大于等于1.5m室内外井口防护临边防护高1200mm ,采用三道栏杆，第一道栏杆高1200mm ,第二道栏杆高600mm , 第三道栏杆高200mm。

施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (8)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (12)5安全通道 (13)5.1临街安全通道 (13)5.2现场安全通道 (14)5.3施工电梯、物料提升机地面进料口的安全通道 (15)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 ..................................................................................... 错误!未定义书签。

7.2连墙件计算................................................................................................ 错误!未定义书签。

7.3连墙件图式 (18)8卸料平台 (19)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。

建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注：踢脚板应设置在脚手架最下层，高度一般在0.2m左右，踢脚板边缘应向内弯曲，防止工人踏空滑倒。

踢脚板材料应选用硬度较大的钢材或钢板，厚度一般不小于4mm。

踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠，防止踢脚板脱落。

踢脚板颜色应为安全色，以提高工人的警觉性。

脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注：脚手架内平网应设置在每个脚手架层的最下面，用来防止物品或材料从脚手架上掉落，造成人员伤害或设备损坏。

平网采用4mm钢丝织成，网眼大小不得大于100mm×100mm，平网与脚手架立杆、横杆的连接应牢固可靠，防止平网脱落。

平应为安全色，以提高工人的警觉性。

脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注：脚手架外排阳角处易发生工人被阳角碰伤的事故，应设置阳角防护措施。

阳角采用50*50*4角钢制作，阳角与脚手架立杆、横杆的连接应牢固可靠，防止阳角脱落。

阳角颜色应为安全色，以提高工人的警觉性。

型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注：型钢悬挑双斜支撑系统适用于悬挑作业，能够有效地保证悬挑设备的稳定和安全。

型钢采用XXX制作，吊杆和支撑杆采用￠48*3.5钢管制作，连接处应牢固可靠，防止松动。

悬挑设备的重心应在支撑点内，以保证支撑系统的稳定。

悬挑设备顶部应设置安全防护网，以防止物品或材料从悬挑设备上掉落，造成人员伤害或设备损坏。

落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注：落地式接料平台适用于工地现场的材料接料作业。

施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (1)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (9)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (14)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 (17)7.2连墙件计算 (18)7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。

工程项目部建筑施工现场安全防护图集目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁侧边 (4)1.4 楼梯侧边 (4)1. 5施工电梯、物料提升机楼层出入口两侧边 (6)2 洞口防护 (7)2.1小洞口防护（短边尺寸小于500mm） (8)2.2小洞口防护（短边尺寸小于1500mm） (9)2.3 大洞口防护（短边尺寸大于1500） (9)3电梯井、管道井的防护 (10)4防护门 (11)5安全通道 (12)5.1临街安全通道 (13)5.2现场安全通道 (13)6防护棚 (16)7 脚手架的连墙件设置 (16)7.2连墙件图式 (17)8卸料平台 (18)9 悬挑外脚手架搭设 (21)10 安全教育区实例 (23)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。

基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。

横杆长度>2m时，必须加设栏杆柱。

(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。

(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。

(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。

用材选择：(1)、防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。

(2)(3)、以其它钢材，如角钢（不小于L63×8的角钢），等作防护栏杆时，应选用强度相当的规格，以电焊固定。

栏杆柱固定方式：(1) 当在基坑四周固定时，可采用钢管打入地面500～700mm深，钢管离边口的距离不应小于500mm。
