液压上料机械手设计

液压机械手手部设计计算

第5章 机械手手部的设计计算

5.1 手部设计基本要求

手部设计应具有适当的夹紧力和驱动力，考虑到不同传动机构所需的驱动力大小不同。手指应具有一定的张开范围和足够的开闭角度以便于抓取工件。同时，要求结构紧凑、重量轻、效率高，在保证刚度、强度的前提下，尽可能减轻手臂的负载。此外，手抓的夹持精度也需要保证。

5.2 典型的手部结构

典型的手部结构包括回转型、移动型和平面平移型。回转型包括滑槽杠杆式和连杆杠杆式两种。移动型即两手指相对支座作往复运动。平面平移型则是手指的张开闭合靠手指的平行移动。

5.3 机械手手抓的设计计算

5.3.1 选择手抓的类型及夹紧装置

针对本设计平动搬运机械手的设计，需要考虑手抓张合角和夹取重量等原始参数。常用的工业机械手手部分为夹持和吸附两大类。考虑到本设计机械手需要夹持工件，且需要结构简单、适用于夹持平板方料，且工件径向尺寸的变化不影响其轴心的位置，因此选择二指回转型手抓，采用滑槽杠杆这种结构方式。夹紧装置则选择常开式夹紧装置。

5.3.2 手抓的力学分析

针对滑槽杠杆式手部结构，进行力学分析。在杠杆的作用下，销轴向上的拉力为F，并通过销轴中心O点，两手指的滑槽对销轴的反作用力为F1和F2，其力的方向垂直于滑槽的中心线并指向O点，交F1和F2的延长线于A及B。由力的平衡条件得到F1=F2cosα，F1'=-F1.由F1'·h=F_N·b·a·cosα/2b·cos2α和θ_h=α可得到F_N。

注：原文中存在大量的格式错误，已经全部修正。

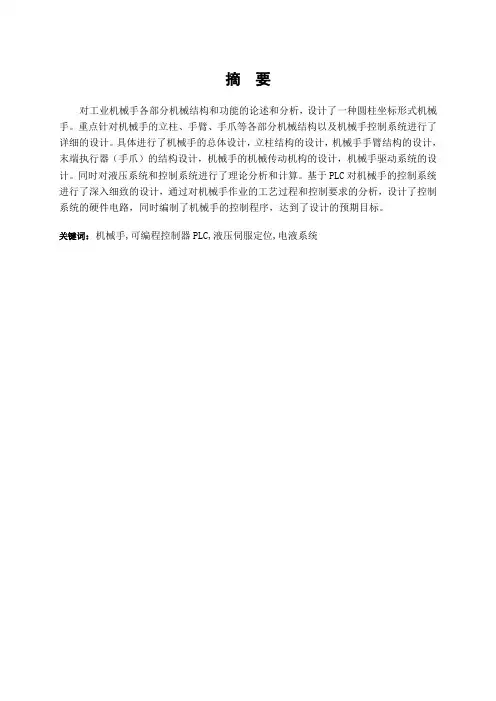

摘 要

对工业机械手各部分机械结构和功能的论述和分析，设计了一种圆柱坐标形式机械

手。重点针对机械手的立柱、手臂、手爪等各部分机械结构以及机械手控制系统进行了

详细的设计。具体进行了机械手的总体设计，立柱结构的设计，机械手手臂结构的设计，

末端执行器（手爪）的结构设计，机械手的机械传动机构的设计，机械手驱动系统的设

计。同时对液压系统和控制系统进行了理论分析和计算。基于PLC对机械手的控制系统

进行了深入细致的设计，通过对机械手作业的工艺过程和控制要求的分析，设计了控制

系统的硬件电路，同时编制了机械手的控制程序，达到了设计的预期目标。

关键词：机械手,可编程控制器PLC,液压伺服定位,电液系统

Abstract

Integratting the knowledge of the past four years of Machine, discuss and analysis the

each part and function of manipulator; design a kind of cylinderical coordinate manipulator

used to pack and unload work piece for CNC machine tools. In particular, made the detailed

design about base, arm, and end effector and the control system etc. including Total design,

waist’s construction design, the arm’s construction design, the wrist’s construction design, the

end effector’s construction design, and the drive system of manipulator. At the same time,

液压机械手毕业设计

液压机械手毕业设计

在现代工业制造中，机械手是不可或缺的一部分。机械手的出现使得生产线的自动化程度大大提高，极大地减少了人力成本，提高了生产效率。而液压机械手则是机械手中的一种重要类型，它利用液压系统来实现运动控制，具有较高的精度和可靠性。本文将探讨液压机械手的设计和应用。

一、液压机械手的工作原理

液压机械手的工作原理主要是利用液压系统来控制机械手的运动。液压系统由液压泵、液压缸、液压阀等组成，通过液压泵将液压油送入液压缸，使得液压缸产生推力，从而驱动机械手的运动。液压阀则用于控制液压油的流向和压力，实现机械手的精确控制。

二、液压机械手的设计要点

1. 结构设计

液压机械手的结构设计要考虑到机械手的工作环境和工作负荷。机械手的结构应该具有足够的刚度和强度，能够承受工作负荷和外界干扰。同时，结构设计还应考虑到机械手的灵活性和可调性，以适应不同的工作需求。

2. 控制系统设计

液压机械手的控制系统设计是实现机械手运动控制的关键。控制系统应包括传感器、执行器、控制器等组成，能够实时感知机械手的位置和状态，并根据需求进行相应的控制。控制系统的设计要考虑到机械手的运动范围、速度和精度等要求，以实现准确的运动控制。

3. 安全设计 液压机械手在工作时可能存在一定的安全风险，因此安全设计是不可忽视的一部分。安全设计应包括机械手的防护装置、紧急停止装置等，以确保操作人员的安全。此外，还应考虑到机械手的自故障检测和自动报警功能，及时发现并解决潜在问题。

三、液压机械手的应用领域

液压机械手在工业制造中有广泛的应用。它可以用于装配生产线上的零部件组装，提高装配效率和一致性。同时，液压机械手还可以用于物料搬运、堆垛和包装等工作，减少人工操作，提高生产效率。此外，液压机械手还可以应用于危险环境下的作业，如核电站、化工厂等，减少人员的风险。

四、液压机械手的发展趋势

随着科技的不断进步，液压机械手也在不断发展。未来，液压机械手将更加智能化和自动化，具备更高的灵活性和自适应性。同时，液压系统的节能性和环保性也将得到进一步提升，以适应可持续发展的需求。

液压传动自动上料机械手结构设计

液压传动自动上料机械手是一种用于工业生产线的自动化机器人，用于将原材料或零件从一个位置移动到另一个位置。液压传动自动上料机械手具有强大的承载能力、高速运动和高精度定位的优点，适用于重型工件的搬运和装配。下面将分析液压传动自动上料机械手的结构设计。

1.机械手的框架结构：

2.液压系统：

液压传动是液压传动自动上料机械手的核心部分。液压系统由液压泵、液压缸、液压阀门等组成。通过液压泵提供的压力，液压缸可以实现各种动作，例如伸缩、旋转、举升等。液压阀门控制液压传动系统的流量和压力，实现机械手的各种动作和操作。

3.机械手臂的设计：

机械手臂是液压传动自动上料机械手的关键组成部分。机械手臂通常由多个关节连接而成，可以实现多自由度的运动。机械手臂的关节通过液压缸驱动，使机械手能够完成各种复杂的动作和任务。机械手臂材质需要具有足够的强度和刚度，同时要求尽量轻量化，以减少能量消耗和摩擦损失。

4.末端执行器的设计：

末端执行器是液压传动自动上料机械手的末端装置，用于抓取、搬运或装配工件。末端执行器通常由夹具、卡盘或吸盘等组成，具有可调节的抓取力和灵活的动作。末端执行器需要与机械手臂的关节连接，同时能够快速、稳定地完成工件的抓取和释放。 5.控制系统：

液压传动自动上料机械手的控制系统由电气控制和液压控制两部分组成。电气控制系统包含传感器、电机、编码器和控制器等，用于实时监测和控制机械手的运动和状态。液压控制系统包含液压泵、液压缸、液压阀门等，用于控制机械手的动作和操作。

综上所述，液压传动自动上料机械手的结构设计涉及框架结构、液压系统、机械手臂、末端执行器和控制系统等多个方面。合理的结构设计可以提高机械手的稳定性、精度和可靠性，从而提高生产效率和产品质量。
