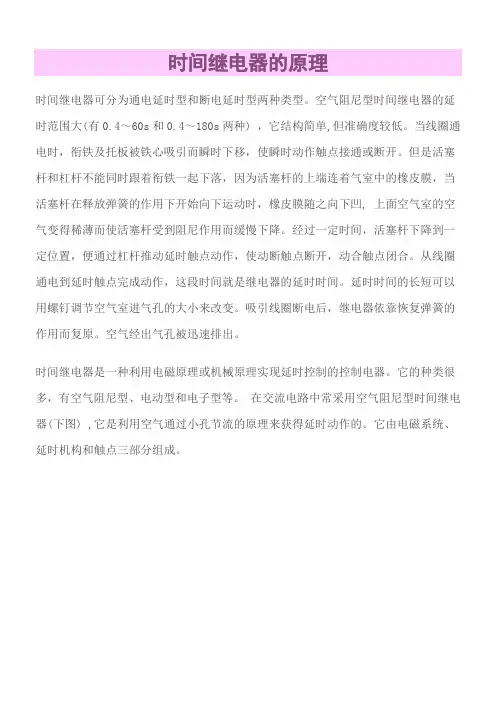

时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单,但准确度较低。当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。 在交流电路中常采用空气阻尼型时间继电器(下图) ,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。

时间继电器知识

■设定·表示

H3CR-A的示例

●设定

●表示

定时器的指针不像时钟那样与时间共同动作， 因此不知道时间经 过的样子。因此，

在定时器的左上边有2个动作指示灯， 由这两 灯可以来识别定时器的状态。

⑤动作/通电指示灯（绿色）

动作显示： 表示是计测时间途中（计时中） 还是时间已到。 通电表示： 表示是否向定时器本身供电。

在通电状态下基本上是灯亮的， 但计时中灯灭。

⑥输出指示灯（橙色）

可能看出时间已到的输出状态。

仅在发送输出信号时灯亮。

■动作模式

●ON延迟动作

向定时器进行输入后， 按照设定的时间延迟后， 定时器的接点切 换， 输出定时器的动作称为ON延迟动作。

打开输入信号后， 输出信号发送的时间延迟（DELAY） 动作， 因此而命名。

时间继电器的工作原理：

1、常开延时闭合触头、常闭延时打开触头是通电延时型的时间继电器的触头，线圈通电后，延时一定时间后常开触头闭合，常闭触头打开。

2、常开延时打开触头、常闭延时闭合触头是断电延时型的时间继电器的触头，线圈通电后，常开触头闭合，线圈断电后，延时一定时间后该触头打开.常闭触头则相反.

总结：时间继电器的触点动作情况 通电延时型—-当吸引线圈通电后，其瞬动触点立即动作；其延时触点经过一定延时再动作. 当吸引线圈断电后，所有触点立即复位。 断电延时型-—当吸引线圈通电后,所有触点立即动作。 当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位，。

时间继电器的作用及功能原理

时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流,继电器就吸合，对应的触点就接通或断开。 在供电电路中,继电器也被称为接触器. 关键字：时间继电器，继电器 从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路,另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。 时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率）的区别，供不同用途选用;另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。

您好，AH3-3时间继电器是属于通电延时的。

一般通电延时的继电器的工作原理如下：

继电器一般都有常开和常闭触点,接到要被控制的电路上的,通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化，而是指要经过一定的延时后才动作(常闭触点变为断开，常开触点闭合）。这类继电器有两种性质，一类是机械式的,有通电后线圈带动衔铁吸合,但由于继电器的橡胶气囊放气时间的（为可在一定范围内调整的）控制，使触点延时动作;还有就是通电后使继电器内的微电机运转,经过齿轮机构的减速延时,使触点延时动作的另一种。另外还有一类是晶体管(包括集成电路的）电路的继电器,它是靠通电后电路上的电容充电时间的控制，或者是采用”秒震荡信号”计数（即计时),来控制可控硅或晶体管导通或截止，来控制线路的通断或者推动普通继电器工作,控制电路通断来达到延时功能的.详情请关注

时间继电器工作原理

时间继电器

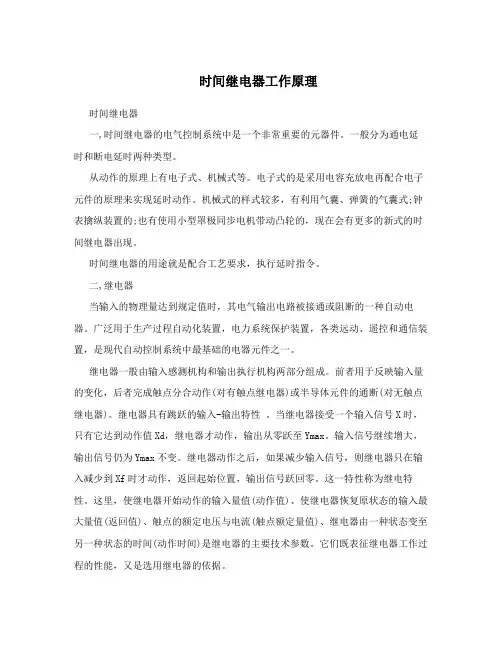

一,时间继电器的电气控制系统中是一个非常重要的元器件。一般分为通电延时和断电延时两种类型。

从动作的原理上有电子式、机械式等。电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。机械式的样式较多，有利用气囊、弹簧的气囊式;钟表擒纵装置的;也有使用小型罩极同步电机带动凸轮的，现在会有更多的新式的时间继电器出现。

时间继电器的用途就是配合工艺要求，执行延时指令。

二,继电器

当输入的物理量达到规定值时，其电气输出电路被接通或阻断的一种自动电器。广泛用于生产过程自动化装置，电力系统保护装置，各类远动、遥控和通信装置，是现代自动控制系统中最基础的电器元件之一。

继电器一般由输入感测机构和输出执行机构两部分组成。前者用于反映输入量的变化，后者完成触点分合动作(对有触点继电器)或半导体元件的通断(对无触点继电器)。继电器具有跳跃的输入-输出特性 。当继电器接受一个输入信号X时，只有它达到动作值Xd，继电器才动作，输出从零跃至Ymax。输入信号继续增大，输出信号仍为Ymax不变。继电器动作之后，如果减少输入信号，则继电器只在输入减少到Xf时才动作，返回起始位置，输出信号跃回零。这一特性称为继电特性。这里，使继电器开始动作的输入量值(动作值)、使继电器恢复原状态的输入最大量值(返回值)、触点的额定电压与电流(触点额定量值)、继电器由一种状态变至另一种状态的时间(动作时间)是继电器的主要技术参数。它们既表征继电器工作过程的性能，又是选用继电器的依据。 继电器有多种分类。如电气量继电器(其输入量可为电流、电压、频率、功率等)，非电量继电器(其输入量可为温度、压力、速度等);保护继电器，控制继电器;有触点继电器，无触点继电器 ;敞开式(主体元件无防护措施)、封闭式(加保护外壳)、密封式(外壳内外无气体交换)继电器等等。常用的按工作原理分类的继电器有电磁继电器 、极化继电器、舌簧继电器、热继电器和时间继电器等。20世纪后，继电器有很大发展，先后出现磁性无触点继电器、半导体无触点继电器、专用集成电路式电子时间继电器、固态继电器、印刷电路板安装式(双列直插式)继电器，以及带微处理器的保护继电器和智能化继电器。

一、时间继电器的工作原理

1. 常闭式时间继电器的工作原理

常闭式时间继电器由计时器和常闭式继电器两个部分组成。计时器部分通常由电子电路或机械装置组成，可以根据需要设置设定时间。当计时器的累计时间达到设定时间时，计时器部分会触发常闭式继电器，将控制器输出连接到常开接点，关闭控制电路并触发执行电路，以控制电器的开关状态。

2. 常开式时间继电器的工作原理

常开式时间继电器是常闭式时间继电器的反向器件。常开式时间继电器由计时器和常开接点组成。当开始时间计数后，计时器累计时间增加，当时间累积到设定时间，计时器就会触发常开接点，使执行电路断开。

二、时间继电器的作用

1. 延时控制

时间继电器可以在启动电气设备时提供延时控制，以避免电动机过载并加强电动机的保护。在电气连接的过程中，时间继电器可以推迟控制的启动时间，当设备运行一段时间后，停止控制器将被触发来停止该设备。在这种情况下，时间继电器在电气控制系统的正常运行中起到了至关重要的作用。

2. 时间测量

时间继电器还可以用来进行较长时间间隔测量，比如在工业自动化和机器控制系统中。它可以控制机器的过程和周期运行，同时可以控制高速运转的轮胎和传送带。

3. 实现多个控制任务

时间继电器还可以同时执行多个控制任务，例如，炉温监控，天气监控和温度监控系统中的实时操作。由于时间继电器具有多路功能，可以同时处理多个信号，在自动化系统中具有非常重要的作用。
