电路原理期末考试试卷

A卷

一、 填空：要求有计算过程。(每空5分，共15分)

1、图1所示电路中理想电流源的功率为 。(4分)

2、图2所示电路中电流I为 。

3、图3所示电路中电流U为 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I。

图4 图5 图6

三、 求图5所示电路中的电压Uab 。(10分)

四、 含理想变压器电路如图6，VUS00100，求负载R上电压有效值U 。(10分)

五、求图7中各二端网络的等效电阻。(15分)

图7

六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K闭合后的uc(t)。(10分)

七、(10分)

电路如图9所示。已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，

Z3=3-j1Ω。

(1) 求输入阻抗Zi； (2) 求1I。

图8 图9

B卷

一、选择题(单选)：(20分)

1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7A B、6A C、5A D、4A

2、关于理想电感元件的伏安关系，下列各式正确的有( )

A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt

3、耦合电感的顺串时等效电感为( ) 。

A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2

4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )

电信系《电路分析》试题库汇编及答案

1 电路分析基础试题库汇编及答案

一．填空题（每空1分）

1-1.所谓电路，是由电的器件相互连接而构成的 电流 的通路。

1-2.实现电能输送和变换的电路称为 电工 电路；实现信息的传输和处理的电路称为 电子 电路。

1-3. 信号 是消息或信息的表现形式，通常是时间的函数。

2-1.通常，把单位时间内通过导体横截面的电荷量定义为 电流 。

2-2.习惯上把 正电荷 运动方向规定为电流的方向。

2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的 电压 。

2-4.电压和电流的参考方向一致，称为 关联参考 方向。

2-5.电压和电流的参考方向相反，称为 非关联参考 方向。

2-6.电压和电流的负值，表明参考方向与实际方向 一致 。

2-7.若P>0（正值），说明该元件 消耗（或吸收） 功率，该元件为 负载 。

2-8.若P<0（负值），说明该元件 产生（或发出） 功率，该元件为 电源 。

2-9.任一电路中，产生的功率和消耗的功率应该 相等 ，称为功率平衡定律。

2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 代数和为零 。

2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 电压 代数和为零。

2-12.用u—i 平面的曲线表示其特性的二端元件称为 电阻 元件。

2-13.用u—q平面的曲线表示其特性的二端元件称为 电容 元件。

2-14.用i—平面的曲线表示其特性的二端元件称为 电感 元件。

2-15.端电压恒为Su(t)，与流过它的电流i无关的二端元件称为 电压源 。

2-16.输出电流恒为Si(t)，与其端电压u无关的二端元件称为 电流源 。

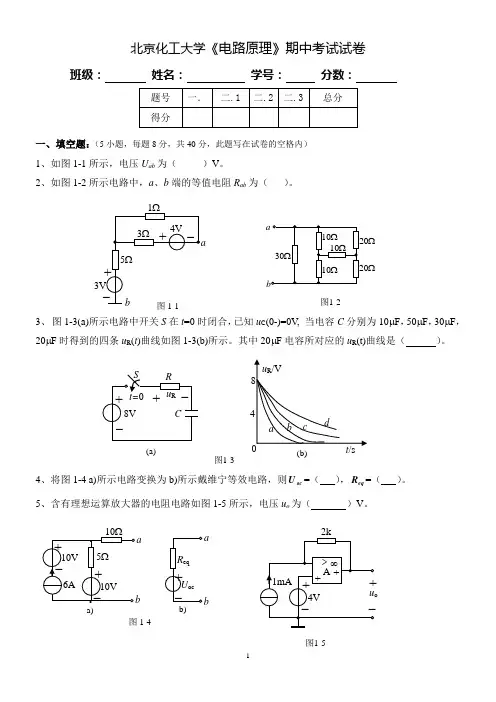

1 北京化工大学《电路原理》期中考试试卷

班级： 姓名： 学号： 分数：

题号 一． 二.1 二.2 二.3 总分

得分

一、填空题：（5小题，每题8分，共40分，此题写在试卷的空格内）

1、如图1-1所示，电压Uab为（ ）V。

2、如图1-2所示电路中，a、b端的等值电阻Rab为（ ）。

3、 图1-3(a)所示电路中开关S在t=0时闭合，已知uC(0-)=0V, 当电容C分别为10F，50F，30F，20F时得到的四条uR(t)曲线如图1-3(b)所示。其中20F电容所对应的uR(t)曲线是（ ）。

4、将图1-4 a)所示电路变换为b)所示戴维宁等效电路，则ocU=（ ），eqR=（ ）。

5、含有理想运算放大器的电阻电路如图1-5所示，电压uo为（ ）V。

+

– uR R S

t=0

8V + –

C

(a) uR/V

0 4 8

t/s a b c d

图1-3 (b) 3V a

b

+

– + – 1

3

5 4V

图1-1



+ ¯ + A +

– 1mA 2k+

– uo 4V

图1-5 20

a

20 10

10

10 30

b

a +

– 10V

10V +

– 6A 5 10 ·

· b +

– Uoc Req a

b

图1-4 a) b) 图1-2 2 二、计算题（共60分；应写出简明解题步骤，只有答案不给分）

1、(20分) 图2-1所示有源二端网络，1）试确定ab端的戴维宁等效电路；2）当ab端所接负载RL为多少时可获得最大功率Pmax? 3）Pmax=?

2、(20分)图2-2所示电路，开关S在位置“1”处已达稳态。t=0时将S置于“2”处。试用三要素法求t0时电压uC(t),并画出其曲线图。

3、（20分）电路如图2-3所示，试用叠加定理求电压u。

电工学试卷

—1— 试卷（一）

一、填空题（每空1分，共15分）

1. 己知i1=20sinωtA，i2=20sin(ωt-1200)A, i3=20sin(ωt+1200)A，则i1+i2+i3= 。

2. 三相四线制供电系统可提供 种电压，它们的大小关系为 ，相位关系为 。

3. 电焊变压器实质上是 变压器，而钳形电流表内配有 变压器。

4. 在三相异步电动机的保护电路中，过流保护用 ，短路保护用

，欠压保护用 。

5. 带金属外壳的家用电器一般要求使用三脚插头，其中粗长脚接 ，另外两脚分别接

和 。

6. 有效值为380V的交流电压，其最大值为 。

7. 三个阻值相同的电阻，并联后的等效电阻为5Ω，现将其串联，则等效电阻 。

8. 三相交流发电机产生的三相交流电动势的相位差为 。

二、选择题（每小题1.5分，共15分）

1．在 图 示 电 路 中，已 知 US = 2 V，IS = 2 A , 则 供 出 电 功 率 的 是 ( )。

(A) 电 压 源 (B) 电 流 源

(C) 电 压 源 和 电 流 源 (D) 电 阻

IU11SS..11+

2. 正 弦 电 流 通 过 纯 电 感 元 件 时，下 列 关 系 式 正 确 的 是 ( )。

(A) ILUj (B) ILu Liu+－

(C) iu2 (D) iLu

3. 有一台三相异步电动机，当绕组联成星形，接在线电压为380V的三相电源上，或绕组联成三角形接于线电压为220V的三相电源上，在这种情况下，从电源输入的功率将( )。
