吸收式热泵的工作原理

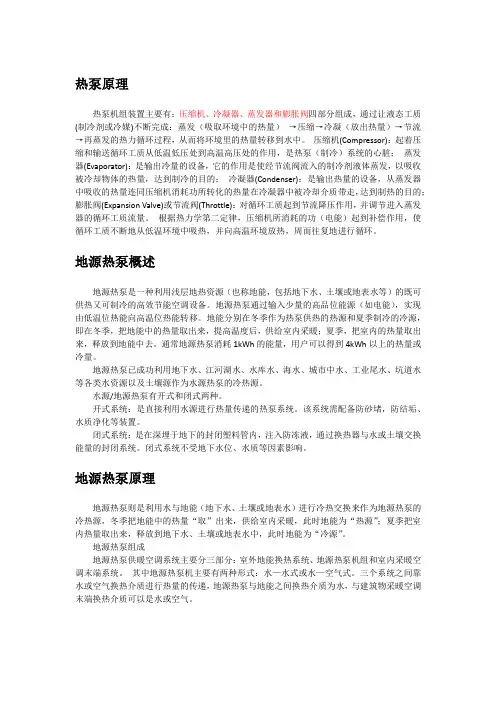

热泵原理

热泵机组装置主要有：压缩机、冷凝器、蒸发器和膨胀阀四部分组成，通过让液态工质(制冷剂或冷媒)不断完成：蒸发（吸取环境中的热量） →压缩→冷凝（放出热量）→节流→再蒸发的热力循环过程，从而将环境里的热量转移到水中。 压缩机(Compressor)：起着压缩和输送循环工质从低温低压处到高温高压处的作用，是热泵（制冷）系统的心脏； 蒸发器(Evaporator)：是输出冷量的设备，它的作用是使经节流阀流入的制冷剂液体蒸发，以吸收被冷却物体的热量，达到制冷的目的； 冷凝器(Condenser)：是输出热量的设备，从蒸发器中吸收的热量连同压缩机消耗功所转化的热量在冷凝器中被冷却介质带走，达到制热的目的；

膨胀阀(Expansion Valve)或节流阀(Throttle)：对循环工质起到节流降压作用，并调节进入蒸发器的循环工质流量。 根据热力学第二定律，压缩机所消耗的功（电能）起到补偿作用，使循环工质不断地从低温环境中吸热，并向高温环境放热，周而往复地进行循环。

地源热泵概述

地源热泵是一种利用浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调设备。地源热泵通过输入少量的高品位能源（如电能），实现由低温位热能向高温位热能转移。地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季，把地能中的热量取出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。通常地源热泵消耗1kWh的能量，用户可以得到4kWh以上的热量或冷量。

地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为水源热泵的冷热源。

水源/地源热泵有开式和闭式两种。

开式系统：是直接利用水源进行热量传递的热泵系统。该系统需配备防砂堵，防结垢、水质净化等装置。

闭式系统：是在深埋于地下的封闭塑料管内，注入防冻液，通过换热器与水或土壤交换能量的封闭系统。闭式系统不受地下水位、水质等因素影响。

吸收式热泵的工作原理

吸收式热泵是一种利用吸收剂对工质进行吸收和释放热量的热泵系统。它通过吸收剂的循环流动来实现热量的转移和传递，从而实现冷热能的转换。下面将详细介绍吸收式热泵的工作原理。

一、吸收式热泵的基本构成

吸收式热泵主要由吸收器、发生器、冷凝器、蒸发器和泵组成。吸收器和发生器是吸收剂和工质之间的主要热交换装置，冷凝器和蒸发器则是工质与外界环境之间的热交换装置。泵则用于维持吸收剂的循环流动。

二、吸收式热泵的工作过程

1. 吸收器：吸收器中的吸收剂与工质发生吸收反应，将工质中的低温热量吸收到吸收剂中。这个过程中，吸收剂从弱溶液转变为浓溶液，释放出热量。

2. 发生器：发生器中的吸收剂与浓溶液发生反应，将吸收剂中的热量释放出来，使其变为弱溶液。这个过程中，吸收剂释放的热量被外部加热源提供。

3. 冷凝器：工质在发生器中被加热后，进入冷凝器。在冷凝器中，工质释放出热量，从而冷凝成液体。这个过程中，冷凝器通过外部冷却介质（如水）吸收工质释放的热量。

4. 蒸发器：在蒸发器中，工质通过蒸发吸收外界的热量，从而变成蒸汽。这个过程中，蒸发器通过外部热源（如空气、水等）提供热量。

5. 泵：泵用于维持吸收剂的循环流动，将吸收剂从吸收器送往发生器，实现吸收剂的再生。

三、吸收式热泵的工作原理 吸收式热泵的工作原理基于吸收剂和工质之间的吸收和释放热量的反应。在吸收器中，工质中的低温热量被吸收剂吸收并释放出热量。吸收剂从弱溶液转变为浓溶液，释放的热量通过外部加热源提供。然后，浓溶液进入发生器，与吸收剂反应，释放吸收剂中的热量。吸收剂从浓溶液转变为弱溶液，释放的热量被外部冷却介质吸收。接下来，工质进入冷凝器，在外部冷却介质的作用下，释放热量并冷凝成液体。最后，液体工质进入蒸发器，在外部热源的作用下蒸发吸收热量，变成蒸汽。吸收式热泵通过泵将吸收剂从吸收器送往发生器，实现吸收剂的再生，从而完成一个工作循环。

四、吸收式热泵的优点

吸收式热泵的工作原理

吸收式热泵是一种利用吸收剂对工质进行吸收和释放来实现制热或者制冷的设备。它通过吸收剂的循环流动和吸收、释放工质的物理变化过程，将低温热量转移到高温区域，从而实现能量的转移和利用。

一、基本组成和工作原理

吸收式热泵主要由吸收器、发生器、冷凝器、蒸发器和泵等组成。其中，吸收器和发生器是实现吸收和释放工质的关键部件。

1. 吸收器：吸收器中含有吸收剂和工质。当工质从蒸发器中进入吸收器时，吸收剂会吸收工质并形成吸收剂-工质溶液。吸收剂通常是一种易于吸收工质的化合物，如溴化锂。

2. 发生器：发生器中含有吸收剂-工质溶液。通过加热发生器，吸收剂会释放出工质，使其从溶液中脱离出来。这个过程需要提供高温热源，通常是燃气或者电能。

3. 冷凝器：冷凝器中的工质会被冷却，从而使其变成液态。在冷凝器中，工质会释放出吸收的热量，并将其传递给外部环境。

4. 蒸发器：蒸发器是吸收式热泵的制冷或者制热部份。工质从冷凝器中进入蒸发器，通过蒸发的过程吸收热量，并将其传递给被制冷或者被加热的物体。

5. 泵：泵用于将吸收剂-工质溶液从吸收器输送到发生器，以完成吸收和释放工质的循环。

二、工作过程

吸收式热泵的工作过程可以简单描述为以下几个步骤： 1. 吸收过程：冷负荷下，工质从蒸发器中进入吸收器，与吸收剂发生吸收反应，形成吸收剂-工质溶液。

2. 泵送过程：泵将吸收剂-工质溶液从吸收器输送到发生器。

3. 发生过程：在发生器中，通过加热吸收剂-工质溶液，使吸收剂释放出工质，工质从溶液中脱离出来。

4. 冷凝过程：工质进入冷凝器，通过冷却使其变成液态，并释放出吸收的热量。

5. 膨胀过程：液态工质通过膨胀阀或者节流装置进入蒸发器，从而降低压力和温度。

6. 蒸发过程：在蒸发器中，工质通过蒸发吸收热量，并将其传递给被制冷或者被加热的物体。

通过以上循环过程，吸收式热泵能够将低温热量转移到高温区域，实现制热或者制冷的效果。

吸收式热泵的工作原理

吸收式热泵是一种利用吸收剂对低温热量进行吸收和释放的热泵系统。它具有高效、环保、节能等优点，被广泛应用于供暖、制冷和热水供应等领域。

吸收式热泵的工作原理可以分为两个主要过程：吸收过程和释放过程。

1. 吸收过程：

吸收过程是指在低温条件下，吸收剂吸收低温热源（如空气、水或者土壤）中的热量。吸收剂通常是一种溶液，由两个主要组成部份组成：吸收剂和工质。吸收剂通常是一种盐类，如氨水（NH3-H2O）溶液，而工质则是一种易挥发的物质，如氨气（NH3）。

在吸收过程中，低温热源通过换热器将热量传递给吸收剂，使其发生蒸发。吸收剂中的氨气吸收了低温热源中的热量，形成富氨溶液。

2. 释放过程：

释放过程是指在高温条件下，吸收剂释放出吸收的热量。这个过程需要通过加热器来提供高温热源。

在释放过程中，富氨溶液通过加热器加热，使其中的氨气从溶液中释放出来。释放出的氨气经过冷凝器冷却，变成液体状态，同时释放出大量的热量。冷凝后的液体氨通过节流阀进入吸收器，与低温热源中的吸收剂重新结合，形成稀氨溶液。

在释放过程中，释放出的热量可以用来供暖、制冷或者热水供应。而剩余的稀氨溶液则通过吸收器再次吸收低温热源中的热量，进入下一个循环。

吸收式热泵的工作原理与传统的压缩式热泵有所不同。传统的压缩式热泵通过压缩机将低温低压的制冷剂压缩成高温高压的气体，然后通过冷凝器释放热量。而吸收式热泵则通过吸收剂对热量进行吸收和释放，不需要压缩机，因此具有更低的能耗和更高的效率。

总结起来，吸收式热泵的工作原理是利用吸收剂对低温热源中的热量进行吸收和释放的过程。通过吸收和释放过程，吸收式热泵可以提供供暖、制冷和热水供应等功能，具有高效、环保、节能的特点。
