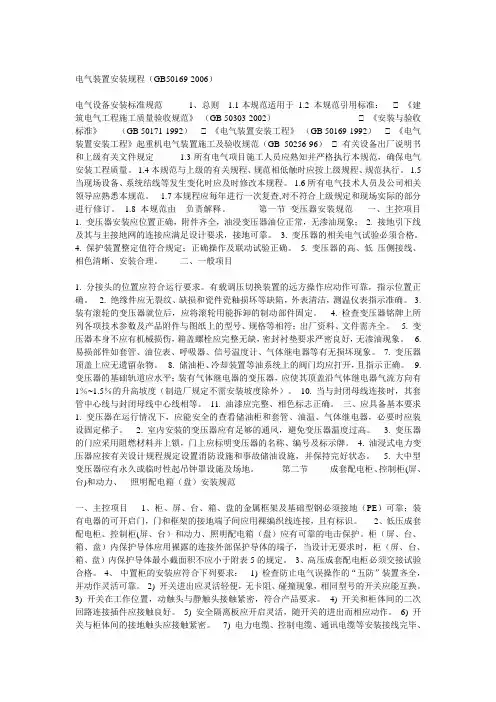

电气装置安装规程（GB50169-2006）
电气设备安装标准规范 1、总则 1.1本规范适用于 1.2 本规范引用标准： 《建筑电气工程施工质量验收规范》 （GB 50303-2002） 《安装与验收标准》 （GB 50171-1992） 《电气装置安装工程》 （GB 50169-1992） 《电气装置安装工程》起重机电气装置施工及验收规范（GB 50256-96） 有关设备出厂说明书和上级有关文件规定 1.3所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。 1.4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。 1.5当现场设备、系统结线等发生变化时应及时修改本规程。 1.6所有电气技术人员及公司相关领导应熟悉本规范。 1.7本规程应每年进行一次复查,对不符合上级规定和现场实际的部分进行修订。 1.8本规范由 负责解释。 第一节 变压器安装规范 一、主控项目
1. 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象； 2. 接地引下线及其与主接地网的连接应满足设计要求，接地可靠。 3. 变压器的相关电气试验必须合格。
4. 保护装置整定值符合规定；正确操作及联动试验正确。 5. 变压器的高、低 压侧接线、相色清晰、安装合理。 二、一般项目
1. 分接头的位置应符合运行要求。有载调压切换装置的远方操作应动作可靠，指示位置正确。 2. 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。 3.
装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。 4. 检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。 5. 变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。 6.
电气设备安装标准规范-电气成套新标准
电气设备安装标准规范 电气成套新标准
在当今的社会生活和工业生产中，电气设备的应用无处不在。从家庭中的照明、电器设备，到工厂里的大型生产机械，都离不开电气设备的稳定运行。而电气设备的安装质量，直接关系到其能否安全、高效地发挥作用。为了确保电气设备的安装符合要求，一系列的标准规范应运而生，并且随着技术的进步和实践经验的积累，这些标准规范也在不断更新和完善。接下来，让我们深入了解一下电气成套的新标准。
首先，电气成套设备的安装环境有着严格的要求。安装场所应干燥、通风良好，避免潮湿、高温、多尘以及有腐蚀性气体的环境。例如，在潮湿的环境中，电气设备容易发生短路和漏电等故障；而在高温环境下，设备的性能可能会下降，甚至出现过热损坏的情况。同时，安装场地应具备足够的空间，便于设备的安装、操作和维护。
在电气设备的选型方面，必须根据实际的用电需求和负载情况进行合理选择。过大的设备会造成资源浪费和成本增加，而过小的设备则无法满足负载需求，容易导致过载运行。例如，对于一个工业厂房的电力系统，需要准确计算各种设备的功率总和，并考虑一定的余量，以选择合适容量的变压器和配电柜。 电气成套设备的布线是一个关键环节。布线应整齐、有序，避免交叉和混乱。导线的截面积应根据电流大小进行选择，以确保线路的载流能力足够。同时，不同电压等级和用途的线路应分开敷设，以防止相互干扰。例如，强电线路和弱电线路应保持一定的距离，避免强电对弱电信号产生干扰。
在安装过程中，电气设备的接地和绝缘至关重要。良好的接地可以保证设备在发生漏电时能够迅速将电流导入大地，保护人员和设备的安全。绝缘措施则可以防止电流泄漏和短路。例如，配电柜的外壳应可靠接地，电气设备的绝缘电阻应符合规定要求。
对于电气元件的安装，也有明确的标准。各种开关、接触器、继电器等元件应安装牢固，接触良好。元件的布局应合理，便于操作和维修。例如，按钮和指示灯的位置应便于操作人员观察和操作。
电气设备安装验收标准
电气设备安装验收标准
一、设备外观检查
1. 设备外观应整洁，无损伤、变形、锈蚀、老化等现象。
2. 设备标识应清晰、完整，包括设备名称、型号、规格、生产厂家等信息。
3. 设备附件应齐全，包括说明书、合格证、维修手册等。
二、安装位置与布局
1. 设备应安装在干燥、通风、无尘的环境中，避免阳光直射和潮湿环境。
2. 设备布局应合理，便于操作和维护，避免交叉干扰和安全隐患。
3. 设备与周围物体的距离应适当，不得小于规定的空间要求。
三、接线规范
1. 接线应规范、整齐、清晰，避免交叉和混乱。
2. 接线端子应牢固连接，不松动、不发热、不漏电。
3. 接线颜色应符合规定，标识清晰、易识别。
四、电源与接地
1. 设备应使用符合规格的电源，电源质量应稳定、可靠。
2. 设备应有接地装置，接地电阻应符合规定要求。
3. 设备电源和接地装置应安全、可靠，避免漏电和电击等安全隐患。
五、操作性能测试
1. 设备应具备正常的操作功能，操作按钮、开关、旋钮等应灵活、可靠。
2. 设备显示器应清晰、准确，指示状态应与实际运行状态一致。
3. 设备操作性能测试应按照说明书或操作手册进行，测试结果应符合要求。
六、防护设施与标识
1. 设备应有相应的防护设施，如防护罩、防护栏、警示标识等。
2. 设备的危险部位应设有明显的警示标识和操作提示。
3. 设备的操作区域应有相应的安全警示标识和操作规程。 七、绝缘电阻与耐压试验
1. 设备的绝缘电阻应符合规定要求，绝缘层不得有损伤或老化现象。
2. 设备的耐压试验应按照规定要求进行，试验结果应符合要求。
3. 在进行绝缘电阻与耐压试验时，应采取安全措施，避免触电等安全隐患。
4. 八、设备运行测试
5. 设备应空载运行一段时间，检查运行情况，如无异常声音和气味等可正式加载运行 ,如有异常因立即停机检查原因 ,故障排除后才可重新运行 ; 在试运行过程中 , 应检查工作电压和电流是否在规定范围内 , 是否出现温度过高 ,

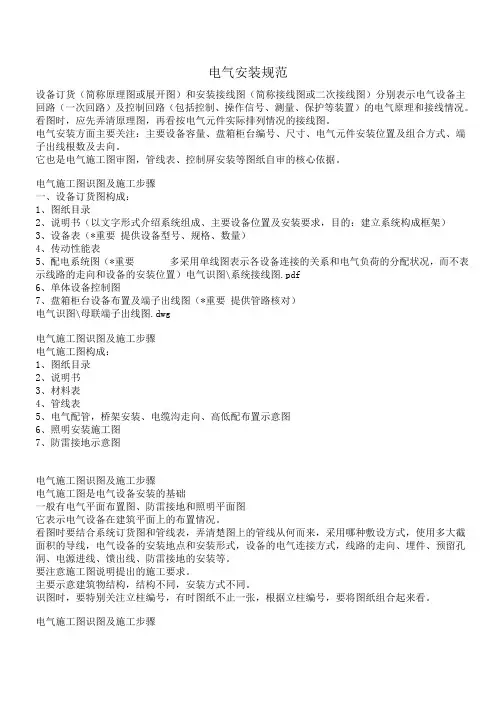

电气安装规范
设备订货（简称原理图或展开图）和安装接线图（简称接线图或二次接线图）分别表示电气设备主回路（一次回路）及控制回路（包括控制、操作信号、测量、保护等装置）的电气原理和接线情况。看图时，应先弄清原理图，再看按电气元件实际排列情况的接线图。
电气安装方面主要关注：主要设备容量、盘箱柜台编号、尺寸、电气元件安装位置及组合方式、端子出线根数及去向。
它也是电气施工图审图，管线表、控制屏安装等图纸自审的核心依据。
电气施工图识图及施工步骤
一、设备订货图构成：
1、图纸目录
2、说明书（以文字形式介绍系统组成、主要设备位置及安装要求，目的：建立系统构成框架）
3、设备表（*重要 提供设备型号、规格、数量）
4、传动性能表
5、配电系统图（*重要 多采用单线图表示各设备连接的关系和电气负荷的分配状况，而不表示线路的走向和设备的安装位置）电气识图\系统接线图.pdf
6、单体设备控制图
7、盘箱柜台设备布置及端子出线图（*重要 提供管路核对）
电气识图\母联端子出线图.dwg
电气施工图识图及施工步骤
电气施工图构成：
1、图纸目录
2、说明书
3、材料表
4、管线表
5、电气配管，桥架安装、电缆沟走向、高低配布置示意图
6、照明安装施工图
7、防雷接地示意图
电气施工图识图及施工步骤
电气施工图是电气设备安装的基础
一般有电气平面布置图、防雷接地和照明平面图
它表示电气设备在建筑平面上的布置情况。
看图时要结合系统订货图和管线表，弄清楚图上的管线从何而来，采用哪种敷设方式，使用多大截面积的导线，电气设备的安装地点和安装形式，设备的电气连接方式，线路的走向、埋件、预留孔洞、电源进线、馈出线、防雷接地的安装等。
要注意施工图说明提出的施工要求。
主要示意建筑物结构，结构不同，安装方式不同。
识图时，要特别关注立柱编号，有时图纸不止一张，根据立柱编号，要将图纸组合起来看。
电气施工图识图及施工步骤 安装图的读图：
