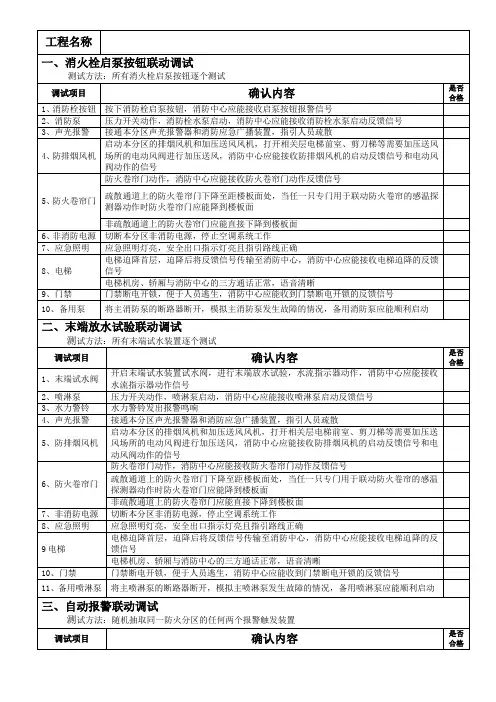

消防联动测试记录表

工程名称

一、消火栓启泵按钮联动调试

测试方法：所有消火栓启泵按钮逐个测试

调试项目 确认内容 是否合格

1、消防栓按钮 按下消防栓启泵按钮，消防中心应能接收启泵按钮报警信号

2、消防泵 压力开关动作，消防栓水泵启动，消防中心应能接收消防栓水泵启动反馈信号

3、声光报警 接通本分区声光报警器和消防应急广播装置，指引人员疏散

4、防排烟风机 启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀进行加压送风，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号

5、防火卷帘门 防火卷帘门动作，消防中心应能接收防火卷帘门动作反馈信号

疏散通道上的防火卷帘门下降至距楼板面处，当任一只专门用于联动防火卷帘的感温探测器动作时防火卷帘门应能降到楼板面

非疏散通道上的防火卷帘门应能直接下降到楼板面

6、非消防电源 切断本分区非消防电源，停止空调系统工作

7、应急照明 应急照明灯亮，安全出口指示灯亮且指引路线正确

8、电梯 电梯迫降首层，迫降后将反馈信号传输至消防中心，消防中心应能接收电梯迫降的反馈信号

电梯机房、轿厢与消防中心的三方通话正常，语音清晰

9、门禁 门禁断电开锁，便于人员逃生，消防中心应能收到门禁断电开锁的反馈信号

10、备用泵 将主消防泵的断路器断开，模拟主消防泵发生故障的情况，备用消防泵应能顺利启动

二、末端放水试验联动调试

测试方法：所有末端试水装置逐个测试

调试项目 确认内容 是否合格

1、末端试水阀 开启末端试水装置试水阀，进行末端放水试验，水流指示器动作，消防中心应能接收水流指示器动作信号

2、喷淋泵 压力开关动作，喷淋泵启动，消防中心应能接收喷淋泵启动反馈信号

3、水力警铃 水力警铃发出报警鸣响

4、声光报警 接通本分区声光报警器和消防应急广播装置，指引人员疏散

5、防排烟风机 启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀进行加压送风，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号

消防系统联动测试记录

- 消防系统联动测试记录

测试日期：______________ 测试人：_______________

检测项目 检测内容 实测结果

消防供电配电 消防配电 主、备电切换功能试验

自备发电机组 发电组机自动、手动试验

储油设施 核对储油量

火灾报警系统 火灾报警探测器 报警功能试验

（需写明具体实测部位，单次不少于10%的功能，全年覆盖1次）

手动

报警按钮 报警功能试验

（需写明具体实测部位，单次不少于10%的功能，全年覆盖1次）

警报装置 报警功能试验

报警控制器 火灾报譬、故障报警

打印机打印功能试验

显示器 显示功能

消防联动控制器 试验联动控制和显示功能

消防供水设施 消防水池 储水量检查

消防水箱 储水量检查

增压泵气压罐 启、停泵时的压力检查

消防水泵 主、备泵切换功能试验

管道阀门 管道阀门启闭功能检查

消火栓

系统 室内消火栓 消火栓、卷盘出水屋顶消火栓出水及静压检查

室外消火栓 栓口出水及静压检查 消防炮 试验消防炮出水

启泵按钮 远程启泵功能试验

自动喷水灭火系统 报警阀组 报警阀组试验放水阀放水及压力开关动作信号

末端试水装置 1、末端试水装置试验

2、末端放水及水流指示器信号测试

需写明具体实测部位，单次不少于10%的功能，全年覆盖1次

水流指示器 核对反馈信号

气体灭火系统 瓶组与储罐 核对灭火剂储存量

气体灭火控制设备 模拟自动启动及声光报警

送风

系统 风机 试验联动启动风机

送风口 核对送风口风速

排烟

系统 风机 试验联动启动风机

排烟阀 试验联动启动排烟阀核对排烟口风速

应急照明 试验切断正常供电，测量照度

疏散指示标志 试验切断正常供电，测量照度

应急广

播系统 扩音器 试验联动启动和强制切换功能

扬声器 测试音量、音质

工程名称

一、消火栓启泵按钮联动调试

测试方法：所有消火栓启泵按钮逐个测试

调试项目 确认内容 是否合格

1、消防栓按钮 按下消防栓启泵按钮，消防中心应能接收启泵按钮报警信号

2、消防泵 压力开关动作，消防栓水泵启动，消防中心应能接收消防栓水泵启动反馈信号

3、声光报警 接通本分区声光报警器和消防应急广播装置，指引人员疏散

4、防排烟风机 启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀进行加压送风，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号

5、防火卷帘门 防火卷帘门动作，消防中心应能接收防火卷帘门动作反馈信号

疏散通道上的防火卷帘门下降至距楼板面处，当任一只专门用于联动防火卷帘的感温探测器动作时防火卷帘门应能降到楼板面

非疏散通道上的防火卷帘门应能直接下降到楼板面

6、非消防电源 切断本分区非消防电源，停止空调系统工作

7、应急照明 应急照明灯亮，安全出口指示灯亮且指引路线正确

8、电梯 电梯迫降首层，迫降后将反馈信号传输至消防中心，消防中心应能接收电梯迫降的反馈信号

电梯机房、轿厢与消防中心的三方通话正常，语音清晰

9、门禁 门禁断电开锁，便于人员逃生，消防中心应能收到门禁断电开锁的反馈信号

10、备用泵 将主消防泵的断路器断开，模拟主消防泵发生故障的情况，备用消防泵应能顺利启动

二、末端放水试验联动调试

测试方法：所有末端试水装置逐个测试

调试项目 确认内容 是否合格

1、末端试水阀 开启末端试水装置试水阀，进行末端放水试验，水流指示器动作，消防中心应能接收水流指示器动作信号

2、喷淋泵 压力开关动作，喷淋泵启动，消防中心应能接收喷淋泵启动反馈信号

3、水力警铃 水力警铃发出报警鸣响

4、声光报警 接通本分区声光报警器和消防应急广播装置，指引人员疏散

5、防排烟风机 启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀进行加压送风，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号

乐安大厦消防设备联动测试方案

为了检验乐安大厦消防系统，计划于2016年7月17日进行消防系统联动测试。山东建工消防工程公司东营分公司负责此次测试工作，中航物业管理有限公司广饶分公司予以配合。测试分为三个阶段进行：

第一阶段：测试前期准备工作

1、联动测试组织人员架构?

组长：常云南、魏 巍?

副组长：崔国峰、孙小伟、消防维保公司技术负责人

组员：工程人员、安管队员、维保公司技术人员

2、测试时间：2016年7月17日8：30---18：00进行。 7月16日前提前通知驻楼各办公单位。

3、测试内容：消防喷淋、消火栓、防排烟、正压送风、应急照明、消防梯、电源强切、消防广播、防火卷帘门、防火门、各消防泵、火灾探测器、电梯迫降、火灾自动报警等系统；现场配电箱联动启动测试及消防主机联动远程控制测试，主要检验相关设备启动及停止消防主机是否有反馈信号。

4、测试工具准备：对讲机4部、万用表2块、摇表1块、电子烟枪1支、各楼层配电间钥匙、地下车库各风机房钥匙、4层10层11层屋面钥匙、螺丝刀、钳子、试电笔、绝缘胶带、应急照明灯、手报钥匙、联动测试记录表格。

第二阶段：消防联动测试阶段

1、测试时间2016年7月17日8：30---18：00进行。

2、测试区域：主楼、东、西辅楼各楼层及地下停车场 。

3、人员安排及主要任务 1）保安组。测试区域内每个楼层配备保安1-2人，负责向驻楼各办公单位做好解释工作、维持测试现场秩序及电梯管护，联动测试完毕后，检查各相关设备是否复位。

2）工程组。工程人员负责配电室、强电间、卷帘门、排烟系统、电梯等的联动测试并负责工程技术人员（工程部、华森、山东建工）的调度指挥； ①
