蒸发温度与冷凝温度知识

一、蒸发温度：

1什么是蒸发温度蒸发温度就是制冷剂从液体变为气体的临界温度，在制冷系统中，指的是制冷剂液体在蒸发器中从液体变为气体的饱和温度，一般制冷系统中的蒸发温度是测不出来的，只能用对应的蒸发压力来推导。2蒸发温度与蒸发压力的关系蒸发压力（低压）越低，蒸发温度也就越低；蒸发压力（低压）越高，蒸发温度也就越高。可以说，蒸发温度与蒸发压力是成正比变化的，蒸发压力与蒸发温度两者是对应的，知道蒸发温度，我们就能查表得出蒸发温度的数值。3蒸发温度的估算在制冷设备调试的时候，我们经常要知道蒸发温度，进一步推算出蒸发压力，然后根据实际的压力，就能判断制冷系统是否有问题；下面是一个经验估值，提供给小伙伴们参考，如下：蒸发温度=环境温度/水温 -（10~20℃）；举例如下：例1夏天的空调室内温度设定26℃，我们就可以估算此时的蒸发温度=26-（10~20℃）=6℃，根据温度压力对照表，很容易就查出此时的蒸发压力为0.55Mpa（R22制冷剂）左右；例2-18的冷库，库房温度为-18℃，那么此时制冷系统的蒸发温度大概为多少呢？蒸发温度= -18-（10~20）=-28℃，根据温度压力对照表，很容易就查出此时的蒸发压力为0.21Mpa（R404A制冷剂）左右；注：这里有小伙伴要问了，到底是减10℃，还是减20℃呢；这里简单归结为；环境温度高时，减去高

第 2 页 共 5 页 值（20℃）；环境温度低时，减去低值（10℃）；4蒸发温度与功率的关系我们先来看一个动画：从T-S图上很明显的看出，如果制冷系统的蒸发温度降低了，消耗的功率增加了；原因很简单的，蒸发温度降低了，在冷凝温度不变的情况下，压缩机的压比增大了，而压缩机的功率是和压比成正比关系的，即压比增大，压缩机的功率也增大。可以如下简单理解：压缩机把5公斤的冷媒压缩到15公斤所用的功率；肯定比压缩机把1公斤的冷媒压缩到15公斤所用的功率大。5蒸发温度与制冷量的关系从动画中很容易看出，蒸发温度降低，系统的制冷量也会降低；原因很简单：当蒸发温度降低的时候，吸气口的比体积降低，导致制冷系统中的制冷剂流量也降低了；简单来说就是，制冷剂循环量降低了，制冷系统的制冷量也就降低。6热负荷与蒸发压力的关系这个简单来说就是蒸发侧的负荷与蒸发压力的关系。在一恒定的工况条件下（制冷剂流量），热负荷越大，蒸发压力越高，反之亦然。蒸发器的热负荷还与热负荷风量（风速）有关，当蒸发箱进风口的温度不变时，风量越大，热负荷也就越大。7检修过程中，蒸发温度不正常原因分析1、蒸发温度偏低蒸发温度偏低的原因很多，导致蒸发温度偏低的机理就是蒸发器内的冷媒少或者蒸发器换热不好，列举如下：1、膨胀阀开度小了2、制冷系统缺少冷媒3、毛细管或者膨胀阀堵了4、过滤器堵塞5、内机风量不足6、蒸发器结霜严重1~4点主要分析从冷媒少分析，5~6主要分析蒸发器换热不好；2、蒸发温度偏高原因主要列举以下几点1、膨胀阀开度过大2、制冷剂偏多3、系统中有空气4、蒸发器排出口有堵塞5、冷凝效果不好6、

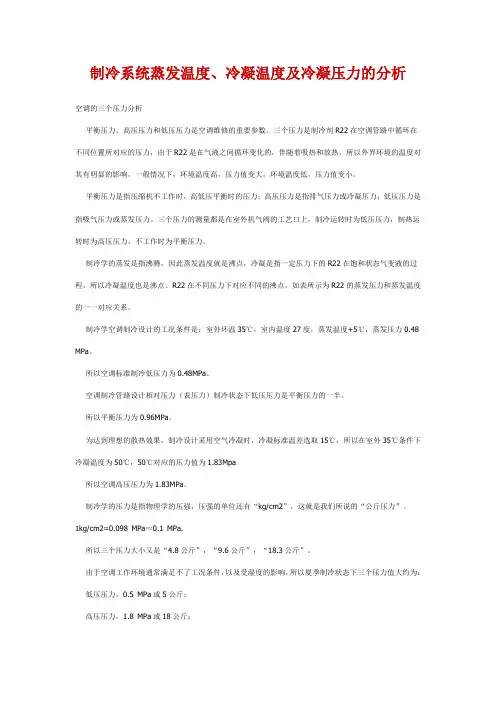

制冷系统蒸发温度、冷凝温度及冷凝压力的分析

空调的三个压力分析

平衡压力、高压压力和低压压力是空调维修的重要参数。三个压力是制冷剂R22在空调管路中循环在不同位置所对应的压力，由于R22是在气液之间循环变化的，伴随着吸热和放热，所以外界环境的温度对其有明显的影响，一般情况下，环境温度高，压力值变大，环境温度低，压力值变小。

平衡压力是指压缩机不工作时，高低压平衡时的压力；高压压力是指排气压力或冷凝压力；低压压力是指吸气压力或蒸发压力。三个压力的测量都是在室外机气阀的工艺口上，制冷运转时为低压压力，制热运转时为高压压力，不工作时为平衡压力。

制冷学的蒸发是指沸腾，因此蒸发温度就是沸点，冷凝是指一定压力下的R22在饱和状态气变液的过程，所以冷凝温度也是沸点。R22在不同压力下对应不同的沸点，如表所示为R22的蒸发压力和蒸发温度的一一对应关系。

制冷学空调制冷设计的工况条件是：室外环温35℃，室内温度27度，蒸发温度+5℃，蒸发压力0.48MPa。

所以空调标准制冷低压力为0.48MPa。

空调制冷管路设计相对压力（表压力）制冷状态下低压压力是平衡压力的一半。

所以平衡压力为0.96MPa。

为达到理想的散热效果，制冷设计采用空气冷凝时，冷凝标准温差选取15℃，所以在室外35℃条件下冷凝温度为50℃，50℃对应的压力值为1.83Mpa

所以空调高压压力为1.83MPa。

制冷学的压力是指物理学的压强，压强的单位还有“kg/cm2”，这就是我们所说的“公斤压力”。

1kg/cm2=0.098 MPa≈0.1 MPa.

所以三个压力大小又是“4.8公斤”，“9.6公斤”，“18.3公斤”。

由于空调工作环境通常满足不了工况条件，以及受湿度的影响，所以夏季制冷状态下三个压力值大约为：

低压压力，0.5 MPa或5公斤；

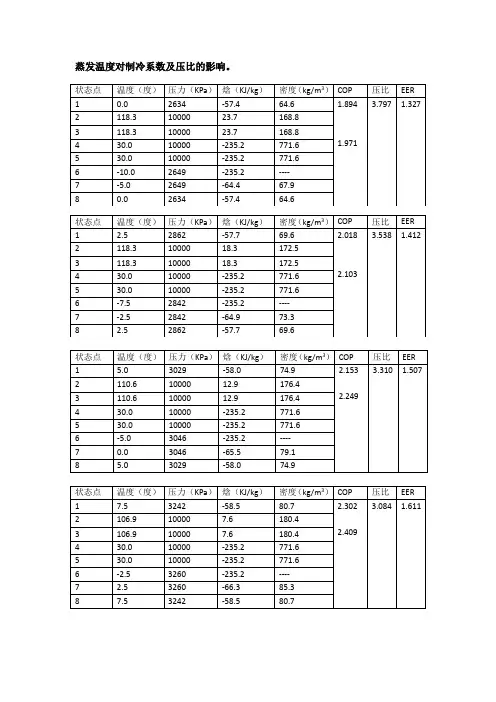

蒸发温度对制冷系数及压比的影响。

状态点 温度（度） 压力（KPa） 焓（KJ/kg） 密度（kg/m3） COP 压比 EER

1 5.0 3029 -58.0 74.9 2.153

2.249 3.310

1.507

2 110.6 10000 12.9 176.4

3 110.6 10000 12.9 176.4

4 30.0 10000 -235.2 771.6

5 30.0 10000 -235.2 771.6

6 -5.0 3046 -235.2 ----

7 0.0 3046 -65.5 79.1

8 5.0 3029 -58.0 74.9

状态点 温度（度） 压力（KPa） 焓（KJ/kg） 密度（kg/m3） COP 压比 EER

1 7.5 3242 -58.5 80.7 2.302

2.409 3.084

1.611

2 106.9 10000 7.6 180.4

3 106.9 10000 7.6 180.4

4 30.0 10000 -235.2 771.6

5 30.0 10000 -235.2 771.6

6 -2.5 3260 -235.2 ----

7 2.5 3260 -66.3 85.3

8 7.5 3242 -58.5 80.7

状态点 温度（度） 压力（KPa） 焓（KJ/kg） 密度（kg/m3） COP 压比 EER

1 0.0 2634 -57.4 64.6 1.894

1.971 3.797

1.327

2 118.3 10000 23.7 168.8

3 118.3 10000 23.7 168.8

4 30.0 10000 -235.2 771.6

5 30.0 10000 -235.2 771.6

6 -10.0 2649 -235.2 ----

7 -5.0 2649 -64.4 67.9

8 0.0 2634 -57.4 64.6

制冷系统蒸发温度、冷凝温度及冷凝压力的分析

空调的三个压力分析

平衡压力、高压压力和低压压力是空调维修的重要参数。三个压力是制冷剂R22在空调管路中循环在不同位置所对应的压力，由于R22是在气液之间循环变化的，伴随着吸热和放热，所以外界环境的温度对其有明显的影响，一般情况下，环境温度高，压力值变大，环境温度低，压力值变小。

平衡压力是指压缩机不工作时，高低压平衡时的压力；高压压力是指排气压力或冷凝压力；低压压力是指吸气压力或蒸发压力。三个压力的测量都是在室外机气阀的工艺口上，制冷运转时为低压压力，制热运转时为高压压力，不工作时为平衡压力。

制冷学的蒸发是指沸腾，因此蒸发温度就是沸点，冷凝是指一定压力下的R22在饱和状态气变液的过程，所以冷凝温度也是沸点。R22在不同压力下对应不同的沸点，如表所示为R22的蒸发压力和蒸发温度的一一对应关系。

制冷学空调制冷设计的工况条件是：室外环温35℃，室内温度27度，蒸发温度+5℃，蒸发压力0.48MPa。

所以空调标准制冷低压力为0.48MPa。

空调制冷管路设计相对压力（表压力）制冷状态下低压压力是平衡压力的一半。

所以平衡压力为0.96MPa。

为达到理想的散热效果，制冷设计采用空气冷凝时，冷凝标准温差选取15℃，所以在室外35℃条件下冷凝温度为50℃，50℃对应的压力值为1.83Mpa

所以空调高压压力为1.83MPa。

制冷学的压力是指物理学的压强，压强的单位还有“kg/cm2”，这就是我们所说的“公斤压力”。

1kg/cm2=0.098 MPa≈0.1 MPa.

所以三个压力大小又是“4.8公斤”，“9.6公斤”，“18.3公斤”。

由于空调工作环境通常满足不了工况条件，以及受湿度的影响，所以夏季制冷状态下三个压力值大约为：

低压压力，0.5 MPa或5公斤；
