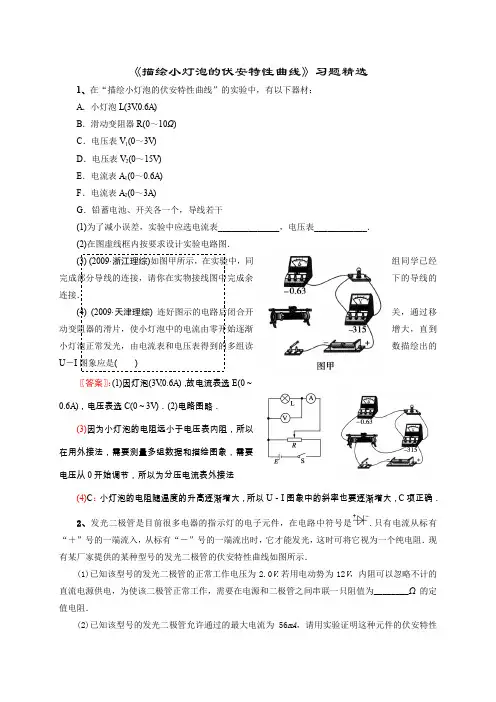

《描绘小灯泡的伏安特性曲线》习题精选
1、在“描绘小灯泡的伏安特性曲线”的实验中,有以下器材:
A .小灯泡 L(3V,0.6A)
B .滑动变阻器 R(0〜10 Q)
C .电压表 Vi(O〜3V)
D .电压表 V2(0〜15V)
E. 电流表 Ai(0〜0.6A)
F .电流表A2(0〜3A)
G •铅蓄电池、开关各一个,导线若干
(1) 为了减小误差,实验中应选电流表 __________
(2) 在图虚线框内按要求设计实验电路图.
(3) (2009浙江理综)如图甲所示,在实验中,同
I
完成部分导线的连接,请你在实物接线图中完成余
; I
连接.
I
(4) (2009天津理综)连好图示的电路后闭合开 动变阻器的滑片,使小灯泡中的电流由零开始逐渐
小灯泡正常发光,由电流表和电压表得到的多组读 U —I图象应是( )
L . __ ______ _ ___ 1 __________ __ ______ 」
〖答案〗:(1)因灯泡(3V.0.6A),故电流表选E(0〜
0.6A),电压表选 C(0〜3V). (2)电路图略.
(3)因为小灯泡的电阻远小于电压表内阻,所以
在用外接法,需要测量多组数据和描绘图象,需要
电压从0开始调节,所以为分压电流表外接法
(4)C:小灯泡的电阻随温度的升高逐渐增大, 所以U — I图象中的斜率也要逐渐增大, C项正确.
2、发光二极管是目前很多电器的指示灯的电子元件,在电路中符号是 .只有电流从标有
“ + ”号的一端流入, 从标有“一”号的一端流出时, 它才能发光,这时可将它视为一个纯电阻. 现
有某厂家提供的某种型号的发光二极管的伏安特性曲线如图所示.
(1) 已知该型号的发光二极管的正常工作电压为 2.0 V若用电动势为12V,内阻可以忽略不计的
直流电源供电,为使该二极管正常工作,需要在电源和二极管之间串联一只阻值为 ________ Q的定 ,电压表 _____________ 第 2 页
值电阻.
(2) 已知该型号的发光二极管允许通过的最大电流为 56mA请用实验证明这种元件的伏安特性
曲线与厂家提供的数据是否一致.可选用的器材有:
待测发光二极管
直流电源E(电动势4.5 V,内阻可以忽略不计)
滑动变阻器尺最大阻值为200 Q )
电压表 Vi(量程10V,内阻约50k Q )
电压表 V2(量程5V,内阻约20k Q )
电流表 Ai(量程100mA内阻约50 Q )
电流表 A(量程60mA内阻约100Q )
开关S、导线若干
为准确、 方便地进行检测, 电压表应选用 ___________ 电流表应选用 ___________ .(填字母符号 )
(3) 画出利用 (2) 中器材设计的实验电路图.
答案: (1)500 (2)V2 A2 (3)如图所示
解析:(1)由二极管的伏安曲线读出电源为 2V时的电流为20mA,再由欧姆定律计算所加的电阻
为 500Q.
(3)因要测量二极管的工作曲线,则电压应可取得从零开始一系列值,变阻器采用分压接法,二 极管的电阻和电流表内阻相比,则应采用电流表外接法.
3. (2009 •江西师大附中)在做“描绘小灯泡的伏安特性曲线”实验中,采用的仪器有:电源
E(电动势6V,内阻不计);额定电压4.0V的小灯泡L;电流表 A量程0.6A,内阻约2Q );电压表 V(量程5V,内阻约15kQ );滑动变阻器 R(最大阻值15Q);开关S,导线若干•实验中要求加在小 灯泡上的电压从零到小灯泡的额定电压连续可调.
(1) 在做实验时,构成的实物电路如图所示:请指出实物电路中的错误之处:
n ________________________________________ .
(2) 请在虚线方框中画出实验所用的正确电路原理图.
(3) 如图所示为某同学根据正确的实验电路图所测的几组数据画出的 I-U 图象,图象是一条曲
线而不是直线的原因是 _____________________________ ;从图象中可求得小灯泡正常发光时的电阻是
______ Q.
答案:(1) I :电流表没有接成外接电路
n :滑动变阻器没有接成分压电路
(2) 见图 第3页
(3) 灯丝电阻随温度而改变 10 0(9.5到10.5Q之间都给分)
4•要描绘某电学元件(最大电流不超过6mA最大电压不超过 7V)的伏安特性曲线,设计电路如 图甲•图中定值电阻 R为1kQ,用于限流;电流表 ?量程为10mA内阻约为5Q;电压表(未画出) 量程为10V.内阻约为10kQ ;电源电动势 E为12V,内阻不计.
(1) 实验时有两个滑动变阻器可供选择;
a. 阻值0〜200Q,额定电流0.3 A
b. 阻值0〜20 Q,额定电流0.5 A
本实验应选用的滑动变阻器是 _______ (填“ a或b”).
(2) 正确接线后,测得数据如下表:
1 2 3 4 5 6 7 8 9 10
U(V) 0.00 3.00 6.00 6.16 6.28 6.32 6.36 6.38 6.39 6.40
1( mA 0.00 0.00 0.00 0.06 0.50 1.00 2.00 3.00 4.00 5.50
① 根据以上数据,电压表是并联在 M与 ____________________________ 之间的(填“O'或“ P”)
② 根据以上数据,在图乙中画出该元件的伏安特性曲线.
⑶ 在图丙中画出待测元件两端电压 5随MN间电压UMN变化的示意图.(无需数值)
答案:(1)a ⑵①P②如图(a)所示
(3)如图(b)所示
解析:因为电源电动势为 12V,若选用b,则通过滑动变阻器的电流为 0.6A.大于允许通过的最
大电流,故滑动变阻器应选 a.由电学元件的最大电流和最大电压可估测出该元件的电阻较大,而电
流表内阻约为5Q,电压表内阻约为10kQ,所以电流表应采用内接法, 即电压表并联在 M和P之间.
5、(2019上海静安一模).(8分)太阳能是一种“绿色”能源。在我国上海举办的 2019年世博
会上,大量利用了太阳能电池。太阳能电池在有光照时,可以将光能转化为电能,在没有光照时, 可以视为一个电学器件。某实验小组根据测绘小灯泡伏安特性曲线的实验方法,探究一个太阳能电 池在没有光照时(没有储存电能)的 I-U特性。所用的器材包括:太阳能电池,电源 E,电流表A ,
电压表V,滑动变阻器R,开关S及导线若干。
(1)为了达到上述目的,应选用图 1中的实验电路图是图 ____ (填 甲”或 乙”);
(2) 该实验小组根据实验得到的数据,描点绘出了如图 2的I-U图像。由图可知,当电压小于
2.00V时,太阳能电池的电阻 _______________ (填“很大”或“很小”);当电压为2.80V时,太阳
能电池的电阻约为 ______________ 。
(3) 如果把太阳能电池换成某一电阻做实验,测绘出此电阻的伏安特性曲线如图 3,则随
着电压的升高此电阻的阻值 ____________ (填增大、减小、不变) ,如果把这个电阻和一个阻值为
1.375 定值电阻串联后直接接在一个电动势 E=1.5伏,内阻r=0.5 的电源两端,则此电阻的实
际功率为 _____________ W (保留一位有效数字)。
5 (1)甲;(2)很大;1.0 103 ( 965 〜1040) (3)减小、0.3。 第 4 页
6、( 2019苏州高三调研测试).(10分)一个小灯泡的额定电压为 2.0V。额定电流约为0.5A,选用下列实验器材进行实验,并利用实验数据描绘和研究小灯泡的伏安特性曲线
A. 电源E:电动势为3.0V,内阻不计;
B. 电压表Vi:量程为0~3V,内阻约为1 k
C. 电压表V2:量程为0~15V,内阻约为4 k
D. 电流表Ai:量程为0~3A,内阻约为0.1 ;
E. 电流表A2 :量程为0~0.6A,内阻约为0.6 ;
F. 滑动变阻器Ri:最大阻值为10 Q,额定电流为 0.6A ;
G. 滑动变阻器R2:最大阻值为15 Q,额定电流为1.0A ;
H. 滑动变阻器R3:最大阻值为150 Q,额定电流为1.0A ;
I. 开关S,导线若干.
实验得到如下数据(I和U分别表示通过小灯泡的电流和加在小灯泡两端的电压)
I/A 0.00 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50
U/V 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2. 00
(1) 实验中电压表应选用 _________ ;电流表应选用 _____________ ;滑动变阻器应
选用 __________ (请填写选项前对应的字母)•
(2) 请你不要改动已连接导线,在下面的实物连接图中把还需要连接的导线补上•闭合开关前,应
使变阻器滑片放在最 __________ (填“左”或“右”)端.
(3) 在下面坐标中画出小灯泡的 U I曲线.
(4) 若将本题中的小灯泡接在电动势是 1.5V、内阻是1.0 的电池两端,则小灯泡的实际功率约为
V2(量程15V,内阻约15k Q);
滑动变阻器:R1(阻值范围0〜10Q);
R2(阻值范围0〜2kQ); 第5页
电源:E1(电动势为1.5V,内阻约为0.2 Q);第6页
E2(电动势为4V,内阻约为0.4 Q).
为了调节方便,测量原理准确,实验中应选用电流表 _______________ ,电压表 __________ ,滑动变阻器
__________ ,电源 ___________ .(填器材的符号)
(2) 根据实验数据,计算并描绘出 R - U的图象如图所示,由图象可知,此灯泡在不工作时,灯丝电
阻为 ___________ Q;当所加电压为 3.00V时,灯丝电阻为 _______________ Q,灯泡实际消耗的电功率为
_________ W.
(3) 根据R-U图象,可确定小灯泡耗电功率 P与外加电压U的关系•符合该关系的示意图是图中的
答案: ⑴ A2 V R1 E2 (2)1.5 11.5 0.78
⑶A
解析:由于灯泡额定电压只有 3.8 V而额定电流为0.3 A,所以为了读数更准确,电压表应选 V1(5V),
电流表应选A2(0.6 A),电源应选E2(4V),为了尽可能全面地反映出灯泡电阻 R随U变化的关系,电 压表的读数范围应尽可能大,所以采用变阻器的分压接法,则变阻器应选 R1(0〜10Q ).
反思提升:仪器选择一般应考虑三方面因素 ,(1)安全因素:如通过电源、电阻、电流表、电压表等
的电流不能超过其允许的额定电流 .,(2)误差因素:选用电表量程应考虑尽可能减小测量值的相对误
差,电压表、电流表在使用时,要尽可能使指针接近满刻度的量程, 其指针应偏转到满刻度的\f(2 , 3)
左右,即在量程符合要求的情况下选量程小的 .,(3)便于操作:如选用滑动变阻器应考虑对外供电电
压的变化范围既能满足实验要求,又便于调节,滑动变阻器调节时应用到大部分电阻线
& (2019 •高考天津卷)用下列器材组装成描绘电阻 R0伏安特性曲线的电路,请将实物图连线成为
实验电路.
微安表口 A量程0〜200 口 A内阻约200 Q );
电压表 V(量程0〜3V,内阻约10KQ );
电阻R0(阻值约20kQ ):
滑动变阻器R(最大阻值50 Q,额定电流1A);
