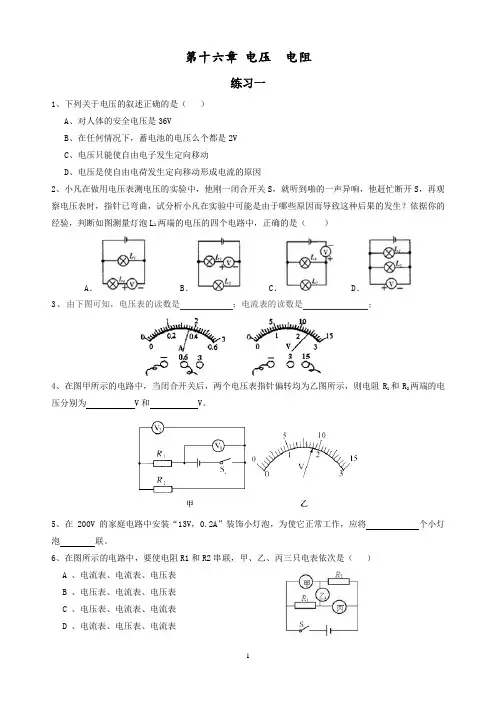

1 第十六章 电压 电阻
练习一
1、下列关于电压的叙述正确的是（ ）
A、对人体的安全电压是36V
B、在任何情况下，蓄电池的电压么个都是2V
C、电压只能使自由电子发生定向移动
D、电压是使自由电荷发生定向移动形成电流的原因
2、小凡在做用电压表测电压的实验中，他刚一闭合开关S，就听到啪的一声异响，他赶忙断开S，再观察电压表时，指针已弯曲，试分析小凡在实验中可能是由于哪些原因而导致这种后果的发生？依据你的经验，判断如图测量灯泡L1两端的电压的四个电路中，正确的是（ ）
A． B． C． D．
3、由下图可知，电压表的读数是 ；电流表的读数是 ；
4、在图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为乙图所示，则电阻R1和R2两端的电压分别为 V和 V。
5、在200V的家庭电路中安装“13V，0.2A”装饰小灯泡，为使它正常工作，应将 个小灯泡 联。
6、在图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表依次是（ ）
A 、电流表、电流表、电压表
B 、电压表、电流表、电压表
C 、电压表、电流表、电流表
D 、电流表、电压表、电流表
2 7、如图所示，闭合开关S后，电流表几乎无示数，电压表示数近似等于电源电压，此时可能的是（ ）
A 、L2短路
B 、L2灯丝断了
C 、L1短路
D 、L1灯丝断了
8、图所示的电路中，电源电压恒定，闭合开关S后，电路正常工作。过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）
A 、电阻R断路
B 、电阻R短路
C 、灯L断路
D 、灯L短路
9、关于导体对电流阻碍作用的说法，正确的是（ ）
A. 导体中有电流，导体才能有电阻
B. 导体电阻的大小取决于通过它的电流的大小

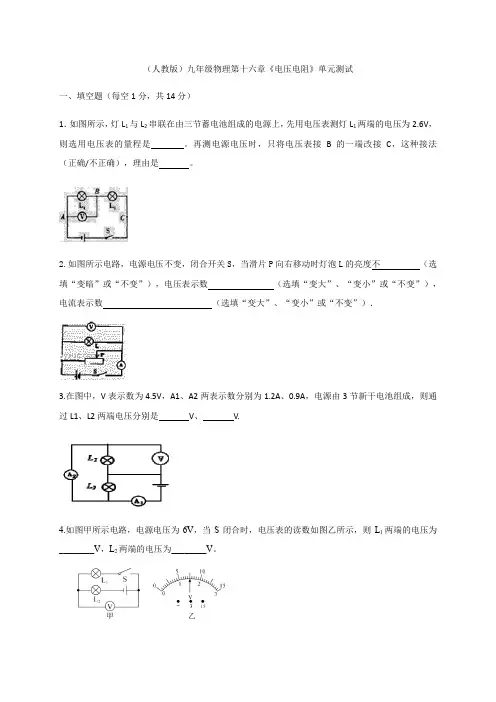

（人教版）九年级物理第十六章《电压电阻》单元测试
一、填空题（每空1分，共14分）
1．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是 。再测电源电压时，只将电压表接B的一端改接C，这种接法
（正确/不正确），理由是 。
2.如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时灯泡L的亮度不
（选填“变暗”或“不变”），电压表示数
（选填“变大”、“变小”或“不变”），电流表示数 （选填“变大”、“变小”或“不变”）．
3.在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，电源由3节新干电池组成，则通过L1、L2两端电压分别是 V、 V.
4.如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V。
5.如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是________V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______________。
6.在图所示的电路中，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光。如果灯泡L1的灯丝突然断开，则电压表的示数将 （选填“变大”、“不变”或“变小”），灯泡L2将会 （选填“变亮”、“变暗”或“熄灭”）。
二、选择题（每题2分，共16分）
7.关于电压和电流的关系,下列几种说法中正确的是 ( )
A. 电路中有电压则一定有电流
B. 电压和电流同时产生,同时消失
C. 有电压可能有电流,没电压一定没电流
D. 电流是产生电压的原因

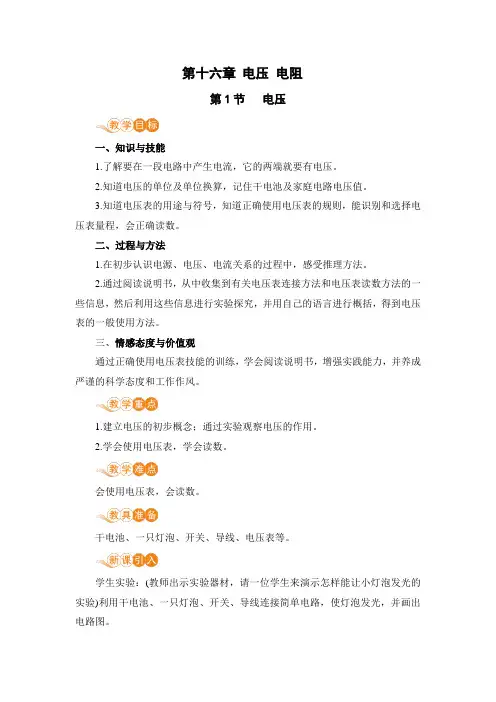

第十六章 电压 电阻
第1节 电压
一、知识与技能
1.了解要在一段电路中产生电流，它的两端就要有电压。
2.知道电压的单位及单位换算，记住干电池及家庭电路电压值。
3.知道电压表的用途与符号，知道正确使用电压表的规则，能识别和选择电压表量程，会正确读数。
二、过程与方法
1.在初步认识电源、电压、电流关系的过程中，感受推理方法。
2.通过阅读说明书，从中收集到有关电压表连接方法和电压表读数方法的一些信息，然后利用这些信息进行实验探究，并用自己的语言进行概括，得到电压表的一般使用方法。
三、情感态度与价值观
通过正确使用电压表技能的训练，学会阅读说明书，增强实践能力，并养成严谨的科学态度和工作作风。
1.建立电压的初步概念；通过实验观察电压的作用。
2.学会使用电压表，学会读数。
会使用电压表，会读数。
干电池、一只灯泡、开关、导线、电压表等。
学生实验：(教师出示实验器材，请一位学生来演示怎样能让小灯泡发光的实验)利用干电池、一只灯泡、开关、导线连接简单电路，使灯泡发光，并画出电路图。
学生思考：小灯泡为什么能发光？(小灯泡中有电流通过)没有了电源电路中还有电流吗？
引入新课：为什么电路中必须有电源才会有电流？电流是怎样形成的？这些问题都和电源的作用有关。
知识点1
电压
探究实验，感受新知:
分组实验：组织学生进行实验：各小组按照上图(用课件展示电路图)进行实验，看看能观察到什么现象，并通过合作找出发生这种现象的原因是什么。
教师总结：要想使小灯泡发光，必须把小灯泡接入电路中，小灯泡发光时一定有电流通过。当分别连入一节和两节干电池时，小灯泡的亮度不一样，连入两节干电池时小灯泡较亮。原因：电源为用电器提供电压，两节干电池比一节干电池产生的电压高，电压高时产生的电流大。
知识点2
电压相关知识
小组活动：组织学生以小组为单位，阅读教材中电压部分的材料，解决如下问题：
学生思考：(用课件展示)
第 1 页 共 10 页 人教版九年级上册物理第十六章电压电阻单元测试题
姓名:________ 班级:________ 成绩:________
一、单选题
1 .
在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是（ ）
A. 电流表选0﹣0.6A，电压表选0﹣3V
A．电流表选0﹣0.6A，电压表选0﹣15V
B．电流表选0﹣3A，电压表选0﹣3V
C．电流表选0﹣3A，电压表选0﹣15V
2 . 关于能源、信息和材料，下列说法正确的是
A．光纤通信依靠声波来传递信息
B．太阳能、风能和核能都是可再生能源
C．远程医疗会诊是利用互联网传递信息的
D．可用超导材料做电饭锅的发热元件
3 . 下列关于材料、技术及能源的说法中正确的是（ ）
A．数码相机的图象传感器与处理芯片是由半导体材料制成的
B．微波炉是利用电流的热效应来加热食品的
C．我国海域深处蕴藏大量的“可燃冰”属于可再生能源
D．“华龙一号”第三代核电站是利用核聚变释放出的能量来发电的
4 . 在如图所示的电路中，能用电压表正确测出灯L1两端电压的是 第 2 页 共 10 页 A．
B．
C．
D．
5 .
下列说法不正确的是
A．太阳能是取之不尽的能源，可以直接利用且对环境的污染小，开发前景广阔
B．氢弹是利用核裂变原理制造的核武器
C．半导体二极管具有单向导电性
D．热量、能量和功的单位都是焦耳
6 . 某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象，假如科学家研制常温下的超导体，则它不适合制作
A．输电导线 B．滑动变阻器 C．电动机线圈 D．电磁铁
