综合布线（PDS）系统施工工艺
要求
对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。电缆所附标志、标签内容应齐全、清晰。电缆外护套须完整无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的性能检验报告。
钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证。
金属线槽及其附件：应采用经过镀锌处理的定型产品。其型号规格应符合设计要求。各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷，线槽内外应光滑平整，无孔不入棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。
塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。其敷设场所的环境温度不得低于－15℃，其阻燃性能氧指数不应低于27%。线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。
配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。各类标志名称统一，标志位置正确、清晰。并应有产品合格证及相关技术文件资料。
各种模块设备、交接箱、暗线箱型号规格、数量应符合设计要求，并应有产品合格证。
施工机具
煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、.
可编辑范本 高凳、网络测试仪、光时域反射仪、万用表、光欧表、铅笔、皮尺、水平尺、小线、线坠、剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱等。
作业条件
结构工程中预留地槽、过管、孔洞的位置尺寸、数量均应符合设计规定。
交接间、设备间、工作区土建工程已全部竣工。房屋内装饰工程完工，地面、墙面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
综合布线系统（PDS）
1.施工工艺流程
2.综合布线系统施工工艺及措施
1）电缆作弯
A.电缆作弯的方法： 不合格 割接准备工作 设备安装
系统测试
交验
初验测试
移交
割接
最终验收证明 试运行验收测试 不合格
合格 ◆用两手握住电缆侧面，从电缆的起弯点开始，缓缓地顺次将电缆弯作好。一般先弯小一些，然后将电缆的两端直线部分向外反弯一下，以防电缆在绑好后变形。
◆成堆电缆作弯，应采用电缆枕头（木模），这样既保证质量，也便于施工。
◆电缆弯好后，可用废芯线将电缆临时绑好；但不可用裸铜线捆绑，以免勒伤电缆外皮。
◆作弯时，应尽可能一次弯作好。要避免一再修改而致使电缆芯线绝缘受损，而且一再修改民更不易达到作弯的要求。
◆作弯时，应多次从上下左右前后各个侧面观察作弯质量，及时纠正不当之处。尤其在绑最初几根电缆时，因电缆较少，容易变形，更应注意。
B.机架电缆作弯的作法：
◆机架电缆下线，最好在一处下线。电缆较多时，可考虑两处下线。
◆已绑好的电缆，需将线把与作成端的端子板对齐，用废芯线将电缆捆在电缆支铁上。
◆先弯好最里面的一条电缆（即离机架最近的一条电缆），并把它绑在列走道横铁上，再依次作弯其他电缆。机架电缆下弯的弧度应一致，作弯时可利用作弯模板比量。
C.大走道上下电缆弯的作法：
◆电缆在直走道上绑至距作弯的1～2根横铁时，须先将电缆弯作好后再继续绑下去，不应将电缆绑到起弯点时才开始作弯。 ◆先按规定位臵作好第一条电缆弯，并以此为准作其他各条电缆弯。
◆靠近电缆弯的1～2根横铁，应绑得稍紧一些。在每层转变处不宜压得过紧，以免电缆弯将被压拓下来，致使电缆弯不成型。
D.捆绑电缆注意事项：
◆捆绑电缆前应检查核对每根电缆的起始部位、路由和站电缆截面图的位臵是否符合设计，而且设计预留的空位不得遗漏。
◆捆绑电缆可根据不同情况采用单根捆绑法或成组捆绑法。
◆电缆一般应在一组放完后一次捆绑；电缆条数较多时，可分几次捆绑，每次不超过20～25条，布放好一部份即可捆绑一部份。如电缆堆需凑齐一组方能捆绑时，应将电缆用临时扎线捆扎成形。
一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）
辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套
辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准： GB/T12706.2-2002）

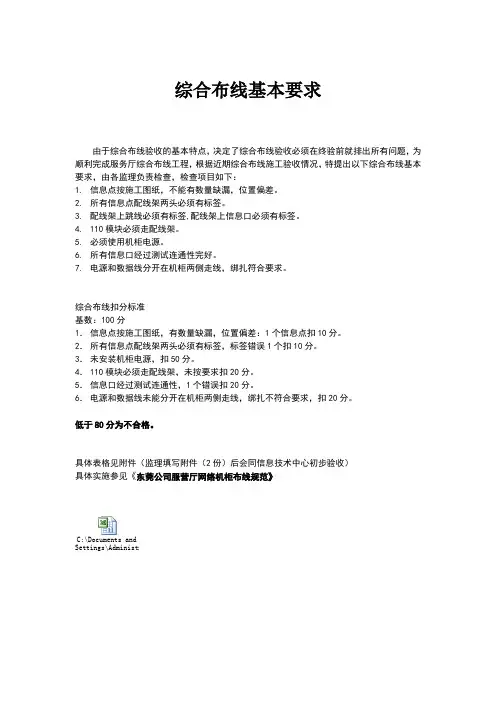

综合布线基本要求
由于综合布线验收的基本特点，决定了综合布线验收必须在终验前就排出所有问题，为顺利完成服务厅综合布线工程，根据近期综合布线施工验收情况，特提出以下综合布线基本要求，由各监理负责检查，检查项目如下：
1. 信息点按施工图纸，不能有数量缺漏，位置偏差。
2. 所有信息点配线架两头必须有标签。
3. 配线架上跳线必须有标签,配线架上信息口必须有标签。
4. 110模块必须走配线架。
5. 必须使用机柜电源。
6. 所有信息口经过测试连通性完好。
7. 电源和数据线分开在机柜两侧走线，绑扎符合要求。
综合布线扣分标准
基数：100分
1． 信息点按施工图纸，有数量缺漏，位置偏差：1个信息点扣10分。
2． 所有信息点配线架两头必须有标签，标签错误1个扣10分。
3． 未安装机柜电源，扣50分。
4． 110模块必须走配线架，未按要求扣20分。
5． 信息口经过测试连通性，1个错误扣20分。
6． 电源和数据线未能分开在机柜两侧走线，绑扎不符合要求，扣20分。
低于80分为不合格。
具体表格见附件（监理填写附件（2份）后会同信息技术中心初步验收）
具体实施参见《东莞公司服营厅网络机柜布线规范》
