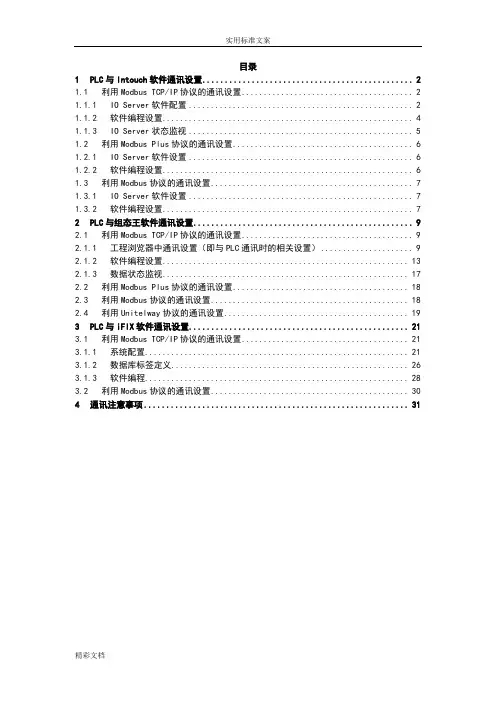

精彩文档 目录
1 PLC与Intouch软件通讯设置 ............................................... 2
1.1 利用Modbus TCP/IP协议的通讯设置 ....................................... 2
1.1.1 IO Server软件配置 ................................................... 2
1.1.2 软件编程设置 ......................................................... 4
1.1.3 IO Server状态监视 ................................................... 5
1.2 利用Modbus Plus协议的通讯设置 ......................................... 6
1.2.1 IO Server软件设置 ................................................... 6
1.2.2 软件编程设置 ......................................................... 6
1.3 利用Modbus协议的通讯设置 .............................................. 7
1.3.1 IO Server软件设置 ................................................... 7
1.3.2 软件编程设置 ......................................................... 7
2 PLC与组态王软件通讯设置 ................................................. 9
专业的工业软件销售商
InTouchiFix
1InTouch软件培训
0.概述
组态软件（Configure）
使用应用软件设计并生成目标应用系统的过程
产生背景
计算机技术的发展最早的计算机应用-监控
通过编写程序实现控制需要专业编程知识
编程结构化到模块化
DCS（集散控制系统）的出现
通用型的组态软件出现于80年代中期
知名软件品牌iFIXInTouch
发展趋势
ActiveX支持
OPC（OLE for Process Control, 用于过程控制的
OLE）
支持Internet浏览
管理方向-实时数据库Historian 基于SQL Server
3
1.InTouch 简介
WonderWare
全球领先的工业自动化和信息化公司
1987年率先推出基于WINDOWS平台的人机界面
已经在十万多家工厂安装运行了30多万套软件
食品加工半导体石油化工冶金电力水处理制药造纸交通。。。。
InTouch9.5 是一个可视化工具
SCADA
Supervisory Control And Data Acquisition 监视控制和数据采集
HMI
Human/Machine Interface 人机界面
易用性功能强大面向对象的可编程图形
强大的通讯性能可与多种工业设备连接
5InTouch点数和版本
开发版（Development），运行版（Runtime）
开发版包含运行,运行版无法开发
无授权演示时间：2小时，32 tags之内
点数（tags）
与硬件I/O数量有关
256(早期)，500，1k，3k，60k
版本6.0 、7.0 、7.11 、8.0、9.0、9.5、10.0
硬件需求
硬件
配备1.2 GHz 或更快处理器的PC
最低512 MB，建议配备1 GB
最少4 GB 可用硬盘空间
本文主要介绍两种In touch与In touch之间的通讯方式。一种是不通过 OPC,
而是用In touch自身的方式进行数据通讯；另一种是通过OPC的方式，实现In
touch 之间的通讯。
1. Intouch与Intouch的数据通讯
步骤1:在Intouch-WindowMaker的工具选项下双击访问名。
\…“护 VVindowMaker
_ t， Wi nd owViewer
j 夕厉史记录
| k/分布式名称筒連器
j沪 I^J#/Active-X 安齡
)R摇葩
丨匸户访问名||
I“越弓I用
--*1*9 Temp lateMa ker
* 口1 SOL访问管理器步骤2:点击添加
步骤3:设置如下图的访问名。 访问名”定义与另一个I/O数据源之间的通
讯链接。每个 访问名”指定一个由节点名、应用程序名、主题组成的 I/O地址c魏迸可名
访问名国：testl
节点茗：
QH-20151214TIQQ
应用程序名凶；
vievM
主题宅［I*
tagname
要使用的协斂£1
DDE SuiteLink 消息交换
要对脈劳器提示时迪］
提示所育项 Q只握示癒活顶
启用辅帥埶需源
访问名：由节点名，应用程序名和主题名组成的 I/O地址。（可以自己取名）
节点名：是被访问的数据所在节点的IP地址或计算机全名。（由被访问的数
据所在节点决定）
应用程序名：是In touch的应用程序名，即view。
主题名：是In touch的标记名，即tag name。
步骤4：打开标记名字典。
工具
3-,配置
j- J WindowMaker Wi
nd owr Vi ewer
[…“$衍史记-聂
卢分■布式淫称管谨話
:|B]§/ActiveX 宣姿
l!iJ TemplateMaker
3
节 x
■主農］誓］抿嘗 ________________________________________
intouch连接modbus。转存数据库方法
1、安装intouch 软件。授权->点开Intouc软件--点击帮助--关于应用程序管理器--找到路径，将授权文件放到License.
2、安装DAserver manager 管理器下的驱动。
DAserver manager--Default Group--local
安装ArchestrA DASMBSerial.2 的驱动。
3、设置驱动程序：DASEVER
在ArchestrA DASMBSerial.2 的菜单下Configuration -- 右键--ADD com port object (建立COM 口）
在新增的串口上可以新增一个串口。---设置串口参数。
在新增的串口上--点击右键--ADD modbus PLC object.
在新建的PLC 驱动中，设置地址slave address --然后再device
groups 里新建一个主题名.
4 、在intouch 开发环境中。点击标记名字典。设置标记名和建立访问程序。
访问程序：1. 访问名：随便设置一个，对应区分开即可。
2. 节点名：C/S 版需要设置。
3. 应用程序名：就是在DA sever 中用的是哪一个驱动，就对应上驱动的名字。
4. 主题名：对应上在DA SEVER 中设置的device groups 名字。即可industrialSQL server intouch 的数据库
要将intouch数据存入到ms sql
1.需要先安装ms sqlserver，如果单纯的只是用到ms sql，而不需要insql，那么安装sqlserver
2000 sp4或者以上版本即可
2.安装完成之后，需要控制面板里面建立odbc数据源，然后再在intouch里面建立表模板和绑定列表
3.根据需要，将intouch里面的变量写入在sql server自动建立的表单即可
