地下室人防给排水套管预留预埋技术交底

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）1.3混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后6小时取出预留件，并清理预留洞。

1.4洞的留设平面位置详见预留预埋图。

1.5在结构拆模后，需对预埋套管所留下的钉子等杂物进行清理。

1.6给水管井按照预埋图预留方洞。

2、UPVC管穿楼板直埋管件直埋2.1首先根据结施、建施、水施绘制出排水管穿楼板预留位置定位图，特别注意上下结构剪力墙及梁的尺寸变化，综合考虑保温、抹灰及面砖等厚度从而预留管道支架安装位置。

2.2在首层楼板模板施工完成后，根据排水管穿楼板定位图，将直埋管件按照定位图尺寸固定于模板上，并用袋装锯末封堵严实。

在二层模板施工完成后，定位图再将直埋管件固定，并在套管中心位置处模板上开一个孔，通过孔吊线检查是否与一层直埋管件中心对准。

以此类推保证所有楼层预埋管件中心位置在一条直线上。

2.3浇筑混凝土安排专人值班，保证直埋管件不被破坏，不发生位移，确保管件内清洁无混凝土。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）砌体套管的直埋4.3砖墙上的套管长度应根据墙体厚度加上抹灰层的厚度及保温的厚度。

4.4必须对土建抹灰班组进行交底，提醒其抹灰时不得遮盖套管同时班组也要进行复核，发现有遮盖的套管要及时清掏。

留短了的套管应在抹灰过程中交代抹灰工人用和套管同样规格的短管做模具，确保预留洞口的尺寸。

5、穿楼板给水套管安装5.1 给水管道穿楼板时应设置钢套管，其顶部应高出装饰地面20mm，并应有防水措施；地面找平层按30mm考虑，装饰地面按30mm考虑。

5.2 套管封堵、打口时必须有机械固定措施保证管道位于套管正中，穿楼板套管可先打口再吊洞以保证同心度。

穿楼板套管打口时先填打油麻时，要少填多打，每次填灰1/3，共三次，每次打两遍，最后用填灰找平，打两次。

施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人刚性防水套管（B型）刚性防水套管的下料尺寸按照下表（单位：mm）表3.2.3序号管道公称直径（DN）套管公称直径（DN）翼环宽度（D3-D2）/2套管壁厚（σ）翼环厚度（σ）1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人3）柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管，柔性防水套管采用预制加工的成品套管。

消防水池进出水管采用A型柔性防水套管（如下图），外墙处采用B型柔性防水套管（如下图）。

A型柔性防水套管施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人B型柔性防水套管（3）套管的加工焊接采用手工电弧焊，焊条采用E4303，牌号J422，在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

焊好后，把焊渣清理干净，焊接完成后去除套管两端的毛刺，以及翼环的毛刺，再刷两遍以上的防锈漆。

3.2.2套管的安装（1）定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器，以土建的结构50线以及施工单位西安站改项目经理部日期交底提要：预留预埋施工安装 交底内容：技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板（明露管道适用）5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节。

人防水电预埋技术交底一、工程概况本次工程为人防工程，其水电预埋施工是整个工程的重要组成部分。

为确保工程质量和施工安全，特进行此次技术交底。

二、施工准备1、技术准备施工前，应认真熟悉施工图纸和相关规范、标准，明确施工要求和技术要点。

同时，应做好技术交底工作，确保施工人员了解施工流程和质量标准。

2、材料准备（1）根据施工图纸和材料清单，准备好所需的水电预埋材料，如电线管、接线盒、水管、阀门等。

（2）材料应具有质量合格证明文件，并符合设计要求和相关标准。

（3）对进场材料进行检验，确保其质量合格，外观无损伤、变形等缺陷。

3、主要机具准备准备好电焊机、切割机、套丝机、弯管器等施工机具，并确保其性能良好，能正常使用。

4、作业条件准备（1）土建结构施工时，应配合土建做好预留孔洞、预埋套管等工作。

（2）施工现场应具备良好的照明和通风条件，保证施工安全和质量。

三、施工工艺流程1、电气预埋（1）电线管预埋根据施工图纸，确定电线管的走向和位置。

电线管应采用钢管或 PVC 管，其管径应符合设计要求。

电线管的弯曲半径应不小于管外径的 6 倍，弯扁度应不大于管外径的 01 倍。

电线管的连接应采用套管连接或管接头连接，连接处应牢固、密封。

电线管应固定牢固，间距均匀，与钢筋绑扎牢固。

电线管穿过建筑物的伸缩缝、沉降缝时，应设置补偿装置。

（2）接线盒预埋根据施工图纸，确定接线盒的位置。

接线盒应采用专用的接线盒，其尺寸应符合设计要求。

接线盒应固定牢固，与电线管连接紧密。

接线盒内应填满填充物，防止水泥浆进入。

2、给排水预埋（1）套管预埋根据施工图纸，确定套管的位置和规格。

套管应采用钢管，其管径应比管道管径大 2 号。

套管应固定牢固，与钢筋焊接或绑扎牢固。

套管两端应平齐，高出建筑完成面 50mm。

（2）预留孔洞根据施工图纸，确定预留孔洞的位置和尺寸。

预留孔洞应采用预留木盒或钢套管的方式。

预留孔洞应位置准确，尺寸符合设计要求。

四、质量标准1、电气预埋质量标准（1）电线管的材质、规格、型号应符合设计要求和相关标准。

表C2—2施工技术交底记录施工单位：山西八建集团有限公司2014年9月23 日编号：001工程名称山西翔建、御景华府房地产项目交底项目地下室人防工程给排水、消防、通风及排烟系统施工共1页第1页交底内容：地下室人防工程给排水、消防、通风及排烟系统预留预埋管技术交底一、给排水、消防工程1、穿越人防围护结构墙体和顶板的管道均应加设钢性防水套管。

（1）、穿墙管道防水及密闭处理套管加焊止水环法，在管道穿过防水混凝土结构处，预埋套管，套管中间加焊止水环，止水环应与套管满焊且严密（δ≥5，b≥50）；防水套管内径要比管道外径大30mm-50mm，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm ,厕所间高出50mm。

穿墙套管两端与墙面平齐，套管与管道间的空隙用油麻填实，并用沥青灌平。

（2）配合预留预埋预留前应核对结构图与管道施工图，如有不符应及时向设计提出；预留后对所有预留洞及预埋件情况进行坐标、标高、管径等的核对、检查并做好详细的技术复核记录。

2、穿越人防围护结构内墙体的管道均应采用普通钢套管。

普通钢套管内外均涂刷防锈漆一道，在墙体配筋时将套管及时预埋到墙体里，待套管校正无误后必须进行对套管固定，避免发生位移，套管与管道间的空隙用油麻填实，并用沥青灌平。

3、接地漏的重力排水管道采用镀锌钢管，螺纹连接，管道伸进集100mm并接管至坑底200mm，地漏上口标高低于地平面5-10mm，盖板应能在地漏支口内灵活转动，明露管道刷两道沥青漆。

管道预埋时与土建密切配合。

4、套管及管道预埋时位置要准确、牢固、无遗漏，在浇注混凝土过程中派专人配合校对，看管埋件，以免移位、变形。

二、通风及排烟工程1、穿墙风管预埋应按人防设计要求安装。

通风管道穿人防围护结构及密闭墙体预埋管为直接预埋管，外径与风管外径一样，预埋管必须用3mm厚钢板密闭处理焊接。

预埋长度为500mm，两端各出混凝土墙体100mm，中间双面满焊密闭肋（δ≥5，b≥50），不得用现成钢管截断代替。

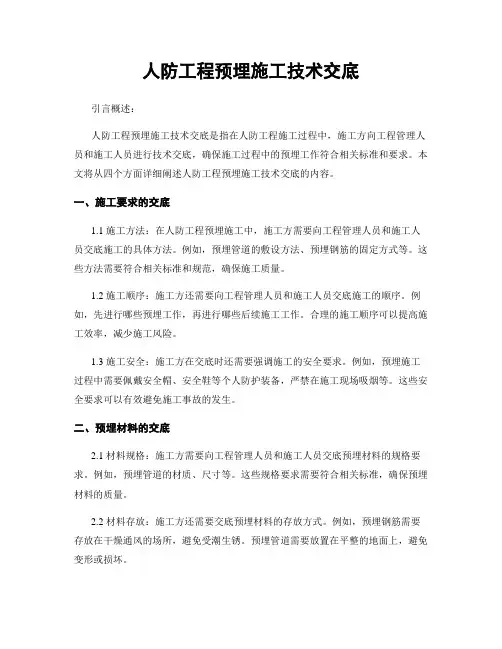

人防工程预埋施工技术交底引言概述：人防工程预埋施工技术交底是指在人防工程施工过程中，施工方向工程管理人员和施工人员进行技术交底，确保施工过程中的预埋工作符合相关标准和要求。

本文将从四个方面详细阐述人防工程预埋施工技术交底的内容。

一、施工要求的交底1.1 施工方法：在人防工程预埋施工中，施工方需要向工程管理人员和施工人员交底施工的具体方法。

例如，预埋管道的敷设方法、预埋钢筋的固定方式等。

这些方法需要符合相关标准和规范，确保施工质量。

1.2 施工顺序：施工方还需要向工程管理人员和施工人员交底施工的顺序。

例如，先进行哪些预埋工作，再进行哪些后续施工工作。

合理的施工顺序可以提高施工效率，减少施工风险。

1.3 施工安全：施工方在交底时还需要强调施工的安全要求。

例如，预埋施工过程中需要佩戴安全帽、安全鞋等个人防护装备，严禁在施工现场吸烟等。

这些安全要求可以有效避免施工事故的发生。

二、预埋材料的交底2.1 材料规格：施工方需要向工程管理人员和施工人员交底预埋材料的规格要求。

例如，预埋管道的材质、尺寸等。

这些规格要求需要符合相关标准，确保预埋材料的质量。

2.2 材料存放：施工方还需要交底预埋材料的存放方式。

例如，预埋钢筋需要存放在干燥通风的场所，避免受潮生锈。

预埋管道需要放置在平整的地面上，避免变形或损坏。

2.3 材料验收：施工方需要向工程管理人员和施工人员交底预埋材料的验收标准。

例如，预埋钢筋的验收标准包括表面无锈蚀、尺寸符合要求等。

通过严格的验收，可以确保预埋材料的质量。

三、施工质量的交底3.1 施工精度：施工方需要向工程管理人员和施工人员交底施工的精度要求。

例如，预埋管道的敷设需要保证管道的中心线与设计要求的偏差在允许范围内。

通过交底施工精度要求，可以提高施工质量。

3.2 施工缝隙：施工方还需要交底施工过程中的缝隙要求。

例如，预埋管道的接口需要保证缝隙的均匀性和密封性。

合理的缝隙要求可以确保预埋工程的稳定性和耐久性。

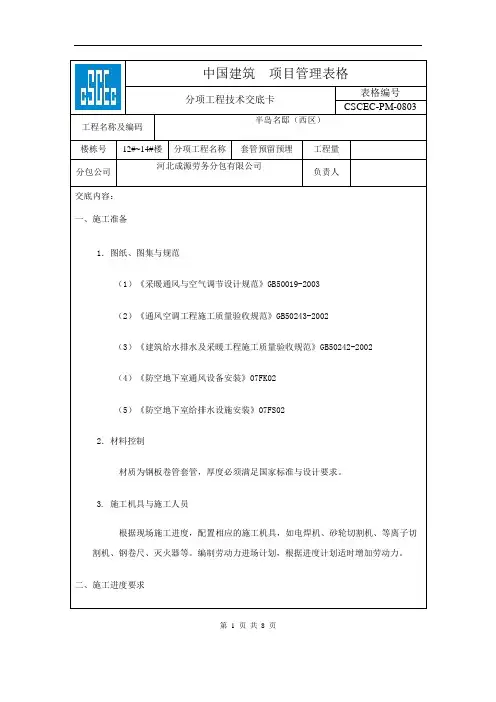

中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803工程名称及编码半岛名邸（西区）楼栋号12#~14#楼分项工程名称套管预留预埋工程量分包公司河北成源劳务分包有限公司负责人交底内容：一、施工准备1．图纸、图集与规范（1）《采暖通风与空气调节设计规范》GB50019-2003（2）《通风空调工程施工质量验收规范》GB50243-2002（3）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002（4）《防空地下室通风设备安装》07FK02（5）《防空地下室给排水设施安装》07FS022．材料控制材质为钢板卷管套管，厚度必须满足国家标准与设计要求。

3. 施工机具与施工人员根据现场施工进度，配置相应的施工机具，如电焊机、砂轮切割机、等离子切割机、钢卷尺、灭火器等。

编制劳动力进场计划，根据进度计划适时增加劳动力。

二、施工进度要求第 1 页共8 页第 2 页共8 页2、刚性防水穿墙套管预留（1）地下室穿墙与穿楼板套管均采用刚性防水套管，具体制作方法见下图：（2）施工班组在施工前应认真理解施工图纸、规范与图集，结合现场情况，确定安装的位置与套管的规格型号，避免出现不必要的返工。

（3）翼环与穿墙短管的结合部位应双面施焊，双面施焊过程中要保证止水环不变形、无夹渣、咬肉等现象。

焊缝要求饱满、均匀、严密。

（4）套管在安装前需除锈、清除焊渣，用磨光机清除毛刺，并在内刷红丹防锈漆两道。

（5）选用适当的塑料袋装入锯末、泡沫塑料等，塞进套管并填实，在套管两侧用彩条布封好，并用钢丝扎牢，然后分规格堆放整齐。

第 4 页共8 页（6）套管安装时，如需截断结构钢筋，需事前与土建协商加固措施后实施。

钢筋应绑扎成“#”字型将套管固定牢靠，并与套管点焊，防止套管发生偏移。

3、气密测量管（1）本工程人防区域每个口部的防毒通道、密闭通道的防护密闭门门框墙、密闭门门框墙上设置DN50的气密测量管，要求用镀锌钢管制作。

人防工程预埋施工技术交底一、任务背景人防工程是指为了保护人民生命财产安全，防范和抵御战时空袭而建设的工程。

预埋施工是人防工程建设的重要环节之一，它涉及到预埋管道、电缆、设备等各种设施的安装和布置工作。

为了确保预埋施工的质量和安全，本次技术交底将详细介绍人防工程预埋施工的相关要求和技术规范。

二、施工前准备1. 施工前要进行详细的勘察和测量工作，包括人防工程的布置、地下管线的情况等。

2. 根据勘察结果，制定详细的施工方案，包括施工工序、施工方法、施工顺序等。

3. 确定预埋材料和设备的规格和型号，以及施工所需的人力资源。

三、预埋施工要求1. 施工前要进行现场交底，明确施工任务和要求，确保施工人员理解并掌握相关技术要点。

2. 根据施工方案，进行挖掘开挖工作，确保开挖尺寸和位置的准确性。

3. 在挖掘好的坑内，进行预埋管道、电缆等设施的安装，要注意设施的横向和纵向坡度，确保排水畅通。

4. 安装完设施后，进行固定和固化工作，确保设施的稳定性和牢固性。

5. 进行验收和检测工作，包括设施的质量、尺寸、位置等方面。

6. 施工完成后，及时清理施工现场，保持整洁。

四、施工安全措施1. 施工现场要设置明显的警示标志，确保施工区域的安全。

2. 施工人员要佩戴好个人防护装备，包括安全帽、防护鞋、手套等。

3. 施工现场要保持通风良好，防止有害气体积聚。

4. 施工设备要经过检测和维护，确保其正常运行和安全性能。

5. 施工人员要严格遵守操作规程，禁止擅自改变施工方法和顺序。

五、施工质量控制1. 施工前要对预埋材料和设备进行检查，确保其质量合格。

2. 施工过程中要进行质量检验，包括设施的尺寸、位置、固定等方面。

3. 施工完成后要进行验收，确保施工质量符合相关标准和规范。

六、施工记录和报验1. 施工过程中要做好施工记录，包括施工时间、施工人员、施工内容等。

2. 施工完成后要进行施工报验，报验内容包括施工质量、施工安全等方面。

七、施工后维护1. 施工完成后要对设施进行维护，确保其正常运行和使用寿命。

人防工程预埋施工技术交底一、任务背景人防工程是指为了保障人民生命财产安全而建设的具有防护功能的工程。

预埋施工是人防工程中的重要环节，它涉及到各种预埋管线、设备的安装和连接工作。

为了确保预埋施工的质量和安全，提高工作效率，本次技术交底旨在详细介绍人防工程预埋施工的相关要求和操作流程。

二、施工要求1. 施工前准备(1) 确认施工图纸，了解预埋管线和设备的种类、规格和数量。

(2) 检查施工现场，确保场地平整、无障碍物，并清理杂物。

(3) 准备必要的施工工具和设备，包括起重机械、焊接设备、测量工具等。

2. 施工过程(1) 根据施工图纸和设计要求，确定预埋管线和设备的安装位置和高度。

(2) 进行地面测量和标线，确保预埋管线和设备的准确位置。

(3) 进行土方开挖工作，保持开挖面的垂直度和平整度。

(4) 进行管线和设备的安装，包括管线的连接、焊接和固定等工作。

(5) 进行验收和试压，确保预埋管线和设备的质量和安全性。

(6) 完成施工后，及时清理施工现场，确保安全和环境卫生。

3. 施工安全(1) 施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、防护眼镜等。

(2) 施工现场必须设置明显的安全警示标志，防止他人误入。

(3) 施工过程中严禁吸烟、明火作业，禁止使用易燃和爆炸物品。

(4) 施工人员必须熟悉应急处理措施，能够迅速应对突发情况。

三、施工流程示意图以下是人防工程预埋施工的流程示意图，供参考：1. 施工前准备- 确认施工图纸- 检查施工现场- 准备施工工具和设备2. 地面测量和标线- 根据施工图纸确定安装位置和高度- 进行地面测量和标线3. 土方开挖- 进行土方开挖工作- 保持开挖面的垂直度和平整度4. 管线和设备安装- 进行管线的连接、焊接和固定- 安装设备并进行调试5. 验收和试压- 进行验收，确保质量和安全性- 进行试压，检测管线的密封性6. 施工完工- 清理施工现场- 进行安全检查和环境卫生处理四、施工质量控制1. 施工前的质量控制- 检查施工图纸和设计要求是否一致- 确认施工材料的质量和规格是否符合要求2. 施工过程中的质量控制- 严格按照施工规范和操作规程进行施工- 进行管线和设备的质量检查和验收3. 施工后的质量控制- 进行试压和泄漏测试，确保管线的密封性- 进行最终验收，确认施工质量是否符合要求五、技术交底记录本次技术交底的记录内容包括但不限于：1. 交底时间、地点和参预人员名单；2. 交底内容的详细描述，包括施工要求、安全注意事项等；3. 交底过程中的问题和解决方案；4. 交底人员的签字确认。

人防套管预留预埋技术交底人防区域套管预留预埋技术交底施工单位：中建五局三公司工程名称：淮安食品博览中心分项工程给排水工程交底内容人防区域套管预留预埋技术交底交底班组交底内容1.主要材料钢管、钢板等。

制作套管用的材料规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。

管材等应有出厂合格证。

2.主要机具2.1 机械：切割机、电焊机、气焊、磨光机等。

2.2 工具：手锯、手锤等。

2.3 其它：水平尺、线坠、钢卷尺、小线等。

3.作业条件穿墙处和穿楼板处预埋套管，其套管规格符合要求。

坐标、标高正确。

根据楼板及墙体钢筋绑扎进度进行预留。

4.施工工艺4.1工艺流程安装准备→预制加工→现场定位、安装4.2安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业图和建筑图及结构图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

做到对管道系统分布情况心中有数；有问题及时与工长和有关人员研究解决，办好变更洽商记录。

交底人审核人交底日期接受交底人人防区域套管预留预埋技术交底施工单位：中建五局三公司工程名称：淮安食品博览中心分项工程给排水工程交底内容人防区域套管预留预埋技术交底交底班组交底内容4.3预制加工4.3.1按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对。

4.3.2 DN150以下套管的管径比管道管径大两号，DN150及以上套管的管径比管道管径大一号，防水套管止水翼环采用钢板切割后焊接，D≤150mm止水翼环采用δ=10mm厚钢板制作，D ＞150mm 止水翼环采用δ=12mm厚钢板制作，止水翼环与套管要求双面焊接。

详见07FS02。

4.3.3套管切割采用机械切割或氧气-乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐。

4.4套管安装4.4.1预埋套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。

技术交底记录
技术交底记录编号****
工程名称******项目
分项工程名称人防车库预埋预留
施工单位******公司交底日期2021 年12 月04 日
1.人防给排水系统套管全部采用刚性
防水套管，套管中间设置不低于 10mm 厚
度的翼环，两侧出墙长度为 75mm，套管所
采用管径型号应大于管道管径 2 个型号，
后期管道安装是，管道穿墙两侧≤200mm处
加装防护阀门。

2.人防区域电线缆套管预留预埋采用热镀锌钢管，成排列套管共用翼环，翼环厚度为10mm，套管两侧出防护墙长度≥50mm，套管两端套丝并加端盖封堵。

要求套管间排列整齐，套管及翼环无焊接变形。

非人防区域电线缆套管同人防区域要求，套管两端可不套丝、不封堵。

3.通风管道套管预埋预留长度要求在需
对接风干侧不低于 100mm，便于后期与风管
对焊连接。

风管套管中间加厚度≥10mm 翼环。

工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局交底部位地下车库工序名称导管敷设、套管预埋①SC管要求灌漆，保证漆层均匀，防锈到位。

②切管时管子切断常用钢锯、无齿锯、砂轮锯等，将需要切断的管子长度量准确，焊接连接：壁厚大于2mm的钢管，套管连接〔套管长度为连接管径的2.2倍〕连接管口的对口处应在套管的中心，焊口应焊接牢固严密。

③管径在25mm及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm的钢管使用液压弯管器弯制。

要求弯曲半径不小于钢管外径的6倍，弯扁程度不大于钢管外径的1/10。

与接线盒连接用镀锌护口锁母焊接，过线盒用钢筋跨接。

〔2〕特殊要求①人防地下室要求过密闭墙加密闭套管，部分预埋管线也许做防护密闭处理，强电为桥架改为预埋套管穿管敷设，弱电改为暗管加密闭盒的方式，并进行防护密闭处理。

②密闭套管要求：间距均匀，满足图集标准要求。

焊接要满焊，焊缝要美观。

气割时要求切割均匀，尽量割成圆形。

具体做法如下：总工程师交底人接受交底人工程名称荥阳市人民医院整体建设项目施工单位中国建筑第七工程局交底部位地下车库工序名称导管敷设、套管预埋四、质量标准质量要求符合《建筑电气工程施工质量验收标准》〔GB50303-2002〕的规定。

1、主控项目(1)金属导管严禁对口熔焊连接：镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。

(2)当绝缘导管在气体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。

2、一般项目连接紧密，管口光滑，护口齐全，暗配管保护层大于15mm。

五、成品保护1、现浇混凝土楼板上配筋时，注意不要踩坏钢筋，土建浇筑混凝土时，电工应留人看守，修复。

2、其他专业在施工中，应注意保护电气配管，严禁私自改动电线管及电气设备。

六、应注意的质量问题1、煨弯处出现凹扁过大或弯曲半径倍数不够。

2、暗配管路弯曲过多，敷设管路时，应按设计图纸要求及现场情况，沿最近的路线敷设。

人防工程预埋施工技术交底一、任务背景人防工程是指为了保护人民生命财产安全而建造的防护工程。

预埋施工是人防工程建设的重要环节之一，其目的是在人防工程建设前，将各种管线、设备等预先埋设在地下，以便后续的施工和使用。

本文将对人防工程预埋施工技术进行详细交底。

二、施工准备1. 施工前准备在进行预埋施工前，需进行充分的施工准备工作。

首先，要对施工现场进行勘察和测量，确定施工范围和施工方式。

其次，要准备好所需的施工设备和材料，如挖掘机、铲车、水泥、钢筋等。

最后，要做好施工人员的安全培训和防护工作，确保施工过程中的安全。

2. 施工方案编制根据勘察和测量结果，制定详细的施工方案。

方案应包括施工步骤、施工顺序、施工工艺、施工要求等内容。

同时，要对施工过程中可能遇到的问题进行预测和解决方案的制定，确保施工的顺利进行。

三、施工步骤1. 施工现场布置根据施工方案，对施工现场进行布置。

首先，要清理施工区域，确保施工区域的平整和清洁。

然后，根据预埋管线和设备的位置，进行标线和定位，确保施工的准确性。

最后，设置好施工围挡和安全警示标志，确保施工过程中的安全。

2. 开挖施工根据施工方案，使用挖掘机等设备进行开挖施工。

开挖时要注意施工深度和施工坡度的控制，确保开挖的尺寸和形状符合设计要求。

同时，要及时清理施工现场的泥土和杂物，确保施工的顺利进行。

3. 预埋管线和设备安装在开挖完成后，根据设计要求进行预埋管线和设备的安装。

首先，要进行管线和设备的定位和调整，确保其位置和高度符合设计要求。

然后，要进行管线和设备的固定和连接，确保其稳固和密封。

最后，要进行管线和设备的保护和防腐处理，确保其使用寿命和安全性。

4. 回填施工在预埋管线和设备安装完成后，进行回填施工。

首先，要进行回填材料的选择和搅拌，确保其质量和稳定性。

然后，要进行回填的层次和厚度的控制，确保回填的均匀和紧实。

最后，要进行回填的压实和养护，确保回填的稳定和耐久。

四、施工质量控制1. 施工过程监控在施工过程中，要进行施工过程的监控和记录。

人防工程预埋施工技术交底一、任务背景人防工程是指为了保护人民生命财产安全而建设的具有防护功能的工程。

在人防工程的建设过程中，预埋施工是其中的一项重要工作，它涉及到预埋管道、电缆、设备等的安装和布置工作。

为了确保预埋施工的质量和安全，本文将对人防工程预埋施工技术进行详细交底。

二、施工准备1. 施工前的准备工作包括：组织施工人员，制定施工方案，准备所需材料和设备等。

2. 施工人员应具备相应的资质和技术要求，熟悉施工方案和施工流程。

3. 施工方案应详细说明预埋管道、电缆等的布置位置、埋深要求、施工方法等。

三、施工流程1. 确定预埋位置：根据设计要求和施工方案，确定预埋管道、电缆等的具体位置，在地面上进行标记。

2. 开挖沟槽：根据预埋位置，使用挖掘机等工具进行沟槽的开挖，保证沟槽的宽度、深度和坡度符合要求。

3. 敷设管道、电缆：将预埋管道、电缆等按照设计要求和施工方案进行敷设，保证其平整、牢固，并注意保护好管道、电缆的外包装。

4. 固定管道、电缆：使用固定夹等工具将管道、电缆固定在沟槽底部，保证其位置准确、牢固。

5. 填充回填：在管道、电缆敷设完毕后，采用适当的填充材料进行回填，保证沟槽的填充均匀、紧实。

6. 压实土壤：使用压路机等工具对回填土壤进行压实，确保沟槽的稳定性和坚固性。

7. 清理现场：施工完毕后，清理施工现场，保持环境整洁。

四、质量控制1. 施工过程中应按照相关规范和要求进行操作，保证施工质量。

2. 施工人员应定期检查预埋管道、电缆等的安装质量，及时发现并修复问题。

3. 施工完成后，进行验收，确保预埋工程符合设计要求和施工方案。

五、安全措施1. 施工人员应佩戴安全帽、安全鞋等个人防护装备，严禁穿拖鞋等不符合要求的服装。

2. 施工现场应设置警示标志，确保施工区域的安全。

3. 施工人员应严格遵守操作规程，注意施工过程中的安全风险，确保施工安全。

六、交底记录1. 在施工过程中，施工人员应及时记录施工情况，包括施工时间、施工人员、施工方法等。

人防工程预留预埋技术交底工程名称德州鲁班·御景国际二期工程交底内容人防工程预留预埋交底人交底日期2015年10月11日1、给排水工程预埋1）给排水、消防、喷淋等管道穿越临空墙、密闭墙、外墙及顶板时，应预埋防水套管。

在临空墙的防水套管两侧分别设固定法兰。

与人防工程无关的管道不宜穿过人防防护结构，当因条件限制需穿过人防工程时，只允许给水、采暖空调冷却管道穿过，且其公称直径不大于150mm。

上部建筑污水、煤气管不得进入人防工程内。

2）管道穿越人防顶板、外墙、密闭隔墙、临空墙及防护单元之间的防护密闭隔墙时设置防护密闭套管，根据国标07FS02，B型规范制作安装；管道穿越防火墙时，要求用不燃材料紧密填实。

2、通风安装工程预埋1）供平时使用的风管穿越临空墙、密闭墙时，应在洞口四周预埋钢板以便临战封堵；供战时使用的风管穿越临空墙、密闭墙时，应在墙上预埋密闭短管。

2）战时进、排风风管，在临空墙、密闭墙预埋的密闭短管的管径、厚度应符合要求。

3）穿过防护密闭墙的通风管，应采取可靠的防护密闭措施（如下图），并应在土建施工时一次预埋到位。

4）密闭翼环采用厚度不小于5mm、宽度不小于50mm的钢板，密闭穿墙短管两端伸出墙面的长度不小于100mm。

3、电气安装工程预埋1）底板A．底板钢筋应形成接地网、防护密闭门框应接地，各种配电箱内电气接地应直接从接地网引入。

B．电气管线从非人防区引入人防区或防护单元之间应作防护密闭措施。

C．有防护密闭要求或暗敷在混凝土墙内的电气管线的材质采用厚壁管，在密闭段区域内的管材采用热镀锌钢管。

2）墙板A．电缆桥架、母线槽在穿越临空墙、密闭墙、临战封堵处时，应在墙内预埋套管，套管中设密闭肋，应保证每根套管只穿一根电缆，并在套管处做好密闭处理。

当同一处有多根管线需作穿墙密闭处理时，可在密闭穿墙短管两端各焊一块密闭翼环。

两块密闭翼环均应与所在墙体焊牢，且不得露出墙面（做法参考人防图纸做法）B．配电箱、控制箱、照明箱不得暗装在临空墙、密闭墙、外墙等处而降低墙体厚度，以免影响工程防护能力。
