电气常用仪器仪表

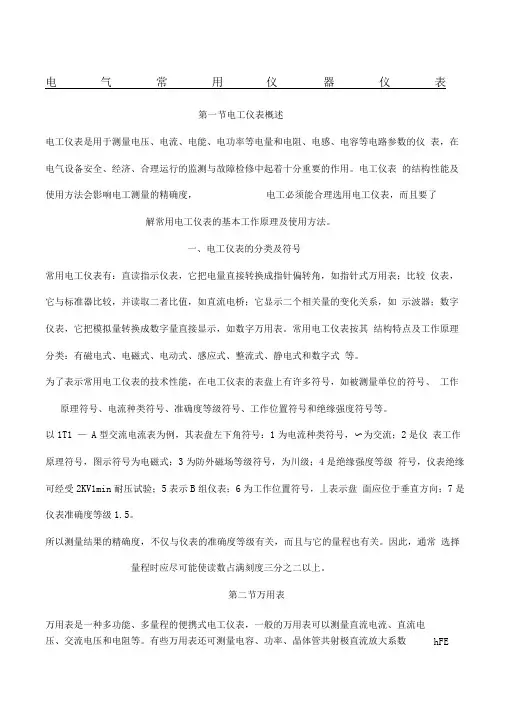

电气常用仪器仪表第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。

电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。

一、电工仪表的分类及符号常用电工仪表有：直读指示仪表，它把电量直接转换成指针偏转角，如指针式万用表；比较仪表，它与标准器比较，并读取二者比值，如直流电桥；它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。

常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。

为了表示常用电工仪表的技术性能，在电工仪表的表盘上有许多符号，如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等。

以1T1 —A型交流电流表为例，其表盘左下角符号：1为电流种类符号，〜为交流；2是仪表工作原理符号，图示符号为电磁式；3为防外磁场等级符号，为川级；4是绝缘强度等级符号，仪表绝缘可经受2KV1min耐压试验；5表示B组仪表；6为工作位置符号，丄表示盘面应位于垂直方向；7是仪表准确度等级1.5。

所以测量结果的精确度，不仅与仪表的准确度等级有关，而且与它的量程也有关。

因此，通常选择量程时应尽可能使读数占满刻度三分之二以上。

第二节万用表万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。

有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。

所以万用表是电工必备的仪表之一。

万用表可分为指针式万用表和数字式万用表。

一、指针式万用表的结构和工作原理1．指针式万用表的结构指针式万用表的型式很多,但基本结构是类似的。

指针式万用表的结构主要由表头、转换开关、测量线路、面板等组成。

常用电工仪表的基本知识电工仪表是用于测量、控制、监视和保护电气设备的工具。

在电力行业、建筑行业以及工业制造业中，电工仪表被广泛使用，因此具备一定基本知识和技术是非常重要的。

本文将介绍几种常用的电工仪表和其基本知识，以便初学者和日常使用者更好地理解和使用这些仪器。

电表电表是量度电能转化和消耗的仪表。

它是电力行业的基础仪器之一，一般有普通电表和电子式电表两种。

普通电表主要由电动表盘、电源装置、电流线圈、电磁励磁系统、稳定电阻和校正系统等组成。

而电子式电表目前越来越受到青睐，因为它可以保证测得的数据准确性，是一个高精度、高可靠的电力仪表。

电子式电表主要包括传感器、微处理器、人机界面和显示器等部分。

电压表电压表是用来测量电路中两点之间的电势差（电压）的仪器，也成为电压计或电位计。

常见的电压表有直流电压表和交流电压表两种类型。

直流电压表一般用于测量电池电压、小电器电路中的直流电压等；而交流电压表则主要用于测量家用电器和工业电器的交流电压。

除了这两种基本类型外，电压表还有两种常用的衍生型：交直流万用表和数字电压表。

前者能测量交直流电压、电流、电阻、容量等多种电气参数，是一种比较全面的电器测量仪器；后者则是一种数字化的电压测量仪器，它具有高准确度、高精度和震动报警等特点。

电流表电流表是用来测量电路中电流强度的仪器，也被称为电流计或安培表。

在电路分析和调试中，电流表也非常重要，可以帮助用户更好地了解电路中的电流变化情况。

电流表的工作原理一般是利用电感势生成电动力磁场，把电流转化为对势力作用的势力矩来显示电流强度。

电流表根据不同的测量要求和实际应用需要，分为电磁式电流表、电子式电流表、热电偶式电流表、电感式电流表等多种类型。

电阻表电阻表是用来测量电路中的电阻的仪器，一般有模拟电阻表和数字电阻表两种类型。

数字电阻表是近年来新推出的一种电工仪表，它使用数字显示屏幕，同时使用标准测试电阻的方法来测试电路中的电阻值。

电阻表非常重要，因为在实际生产和使用中，常常遇到电路中某些元器件的电阻发生变化，此时如果没有电阻表进行测量和检查，很难确定出电路的具体问题所在。

电工常用测试仪表介绍本文分享从事（电气）设备安装、（维修）、调试等工作所必须了解和掌握的便携式常用（电工）测试仪表：（万用表）、钳形（电流）表、绝缘电阻表、（示波器）、直流电桥、接地电阻测定仪、回路电阻测试仪的基本知识。

3、绝缘电阻表绝缘电阻表（俗称兆欧表、摇表）是专门用来（检测）电气设备、家用电器或电气线路等对地及相线之间的绝缘状况好坏的试验仪表。

由于这种仪表的阻值单位通常为兆欧（MΩ），所以常称作兆欧表。

绝缘电阻表主要用来测量电气设备和电气线路的绝缘电阻。

绝缘电阻表通过测量电气设备、家用电器或电气线路的绝缘电阻，从而判断电气设备绝缘好坏、是否漏电等。

有些万用表也可以测量兆欧级的电阻，但万用表本身提供的电压低，无法准确测量（高压）电气设备绝缘的好坏，对于高压电气设备，为了检测其绝缘性能的好坏，除了用绝缘电阻表做绝缘电阻测试，还必须做耐压试验。

根据工作和显示方式不同，绝缘电阻表通常可分作二类：手摇式绝缘电阻表和数字式绝缘电阻表。

4、示波器示波器主要用于测量电（信号）的波形、频率、周期、相位等有关电量，基本结构由显示电路、Y轴放大电路、X轴放大电路、扫描同步电路、（电源）供给电路组成，是电子设备和仪器检修、制作时必备的测试工具。

可以简单地把示波器看成是具有图形显示的电压表，普通的电压表是在其度盘上移动的指针或者数字显示来给出信号电压的测量读数。

而示波器则与其不同。

示波器具有屏幕，它能在屏幕上以图形的方式显示信号电压随时间的变化，即波形。

按照信号的不同可以分类为（模拟）示波器、数字示波器。

5、直流电桥直流电桥是一种比较式测量仪表，主要用于测试低阻值电阻。

变压器等设备绕组的直流电阻测试是电动机、变压器等在交接、大修和改变分接开关后，必不可少的试验项目；在修理电动机时，需要测量其绕组直流电阻；在线路检修时，测量线路的直流电阻等，此时直流电阻就可以排上用场了。

常用的直流电桥有直流单臂电桥和直流双臂电桥两大类。

电工常用仪表八种一、万用表万用表是电工常用的一种多功能电测仪器，用于测量电流、电压、电阻等电学量。

它具有测量范围广、操作简便、精度高等特点，是电工在日常工作中必备的仪器之一。

二、电压表电压表是用来测量电路中电压大小的仪表。

它通过连接在电路的两个点上，利用电压表的内部电路将电压转换为相应的指针或数字显示。

电压表通常具有较高的输入阻抗，以确保测量结果的准确性。

三、电流表电流表是用来测量电路中电流大小的仪表。

它通过将电流表串联在电路中，将电流转换为相应的指针或数字显示。

电流表通常具有较低的内阻，以保证电路中的电流通过电流表时不会发生明显的测量误差。

四、电阻表电阻表是用来测量电阻值的仪表。

它通过将电阻表连接在待测电阻两端，利用电阻表的内部电路测量电阻值并显示。

电阻表通常具有较高的精度和测量范围，适用于各种电阻值的测量。

五、频率表频率表是用来测量电路中信号频率的仪表。

它通过将频率表与待测信号连接，利用频率表内部的计数器和时基来测量频率并显示。

频率表通常具有较高的测量精度和稳定性，适用于频率测量及相关的校准工作。

六、功率表功率表是用来测量电路中功率的仪表。

它可以同时测量电压和电流，并计算出相应的功率值。

功率表通常具有较高的测量精度和响应速度，适用于电力系统的功率测量和负载分析。

七、电能表电能表是用来测量电路中电能消耗的仪表。

它通过测量电流和电压，并将其积分得到电能消耗值。

电能表通常具有较高的计量精度和长期稳定性，适用于电力系统的电能计量和结算。

八、绝缘电阻测试仪绝缘电阻测试仪是用来测量电气设备及线路的绝缘电阻的仪表。

它通过施加一定的测试电压，测量绝缘电阻值并显示。

绝缘电阻测试仪通常具有较高的测试精度和可靠性，用于电气设备的绝缘性能评估和故障检测。

以上是电工常用的八种仪表，它们在电工工作中起着重要的作用。

电工在使用这些仪表时，要注意操作规范，确保测量结果的准确性和安全性。

同时，定期校准和维护这些仪表，保证其长期稳定可靠的工作。

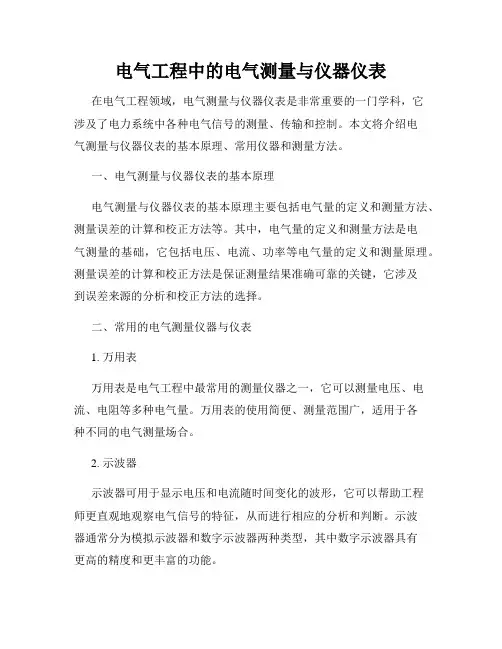

电气工程中的电气测量与仪器仪表在电气工程领域，电气测量与仪器仪表是非常重要的一门学科，它涉及了电力系统中各种电气信号的测量、传输和控制。

本文将介绍电气测量与仪器仪表的基本原理、常用仪器和测量方法。

一、电气测量与仪器仪表的基本原理电气测量与仪器仪表的基本原理主要包括电气量的定义和测量方法、测量误差的计算和校正方法等。

其中，电气量的定义和测量方法是电气测量的基础，它包括电压、电流、功率等电气量的定义和测量原理。

测量误差的计算和校正方法是保证测量结果准确可靠的关键，它涉及到误差来源的分析和校正方法的选择。

二、常用的电气测量仪器与仪表1. 万用表万用表是电气工程中最常用的测量仪器之一，它可以测量电压、电流、电阻等多种电气量。

万用表的使用简便、测量范围广，适用于各种不同的电气测量场合。

2. 示波器示波器可用于显示电压和电流随时间变化的波形，它可以帮助工程师更直观地观察电气信号的特征，从而进行相应的分析和判断。

示波器通常分为模拟示波器和数字示波器两种类型，其中数字示波器具有更高的精度和更丰富的功能。

3. 电能表电能表是用来测量电能消耗的仪表，它可以实时记录电气设备的用电情况，帮助用户管理和控制电能的消耗。

电能表的种类繁多，主要分为机械式电能表和电子式电能表两种。

4. 电压表和电流表电压表和电流表是用来测量电路中电压和电流的仪器，它们通常会与电路连接，在电路中起到测量和显示电气信号的作用。

电压表和电流表分为模拟式和数字式，具体选择取决于测量要求和实际情况。

三、电气测量常用的测量方法1. 直接法直接法是指直接测量电气量的值，如使用万用表直接测量电压、电流的大小。

这种方法操作简单、直观，但对于需要高精度测量的情况，可能需要考虑使用其他更精密的测量仪器。

2. 间接法间接法是采用一些与电气量有特定关系的物理量进行测量，然后通过计算和转换得到所需的电气量。

例如，利用电压和电流的关系可以计算出电路中的功率。

3. 比较法比较法是通过与已知标准进行比较，从而间接测量出电气量的值。

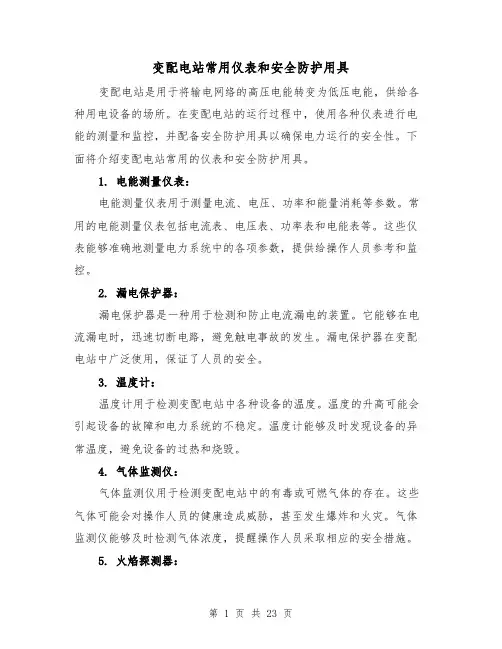

变配电站常用仪表和安全防护用具变配电站是用于将输电网络的高压电能转变为低压电能，供给各种用电设备的场所。

在变配电站的运行过程中，使用各种仪表进行电能的测量和监控，并配备安全防护用具以确保电力运行的安全性。

下面将介绍变配电站常用的仪表和安全防护用具。

1. 电能测量仪表：电能测量仪表用于测量电流、电压、功率和能量消耗等参数。

常用的电能测量仪表包括电流表、电压表、功率表和电能表等。

这些仪表能够准确地测量电力系统中的各项参数，提供给操作人员参考和监控。

2. 漏电保护器：漏电保护器是一种用于检测和防止电流漏电的装置。

它能够在电流漏电时，迅速切断电路，避免触电事故的发生。

漏电保护器在变配电站中广泛使用，保证了人员的安全。

3. 温度计：温度计用于检测变配电站中各种设备的温度。

温度的升高可能会引起设备的故障和电力系统的不稳定。

温度计能够及时发现设备的异常温度，避免设备的过热和烧毁。

4. 气体监测仪：气体监测仪用于检测变配电站中的有毒或可燃气体的存在。

这些气体可能会对操作人员的健康造成威胁，甚至发生爆炸和火灾。

气体监测仪能够及时检测气体浓度，提醒操作人员采取相应的安全措施。

5. 火焰探测器：火焰探测器用于检测变配电站中火焰的存在。

火灾是一种严重的安全威胁，能够对设备和人员造成重大损失。

火焰探测器能够快速发现火焰，触发火警报警系统，及时采取灭火和撤离措施。

除了上述仪表外，变配电站还需要配备一些安全防护用具，以确保运行人员的安全。

1. 绝缘安全帽：绝缘安全帽是一种专门用于电力行业的安全帽，具有良好的绝缘性能，能够防止电流通过头部造成触电事故。

绝缘安全帽在变配电站中使用，确保操作人员的安全。

2. 绝缘手套：绝缘手套是一种用于防止电击的手套，能够阻隔高压电流通过手部造成触电事故。

绝缘手套是变配电站中操作人员必备的安全防护用品。

3. 绝缘靴：绝缘靴是一种用于防止电击的靴子，具有良好的绝缘性能，能够阻隔高压电流通过脚部造成触电事故。

仪器仪表的种类和特点
一、电气仪表
电气仪表是指利用电子学的原理，将被测量参数转变为与之成正比的电信号来实现对被测量对象进行测量和控制的仪表。

常见的电气仪表有电压表、电流表、功率表、电阻表等。

电气仪表的特点是精度高，灵敏度高，可靠性强。

电气仪表的应用场景广泛，可用于电力系统、通信系统、计算机系统、仪器仪表系统等领域。

二、机械仪表
机械仪表是指利用机械传动装置以及偏转、扭转、位移等的物理现象测量被测量参数的仪表。

常见的机械仪表有指针式仪表、机械计数器、力计、扭矩计等。

机械仪表的特点是结构简单，成本低，不需要外部电源，但精度较低。

机械仪表的应用场景主要是在不需要高精度的场合，如汽车、机械、日用品等。

三、流体仪表
流体仪表是指利用流体力学的原理，测量流体参数的仪表。

常见的流体仪表有流量计、流速计、压力表、液位计等。

流体仪表的特点是测量对象为流体，具有高精度、高灵敏度等特点。

流体仪表的应用场景主要是在化工、石化、热力、环保、水利等领域。

综上所述，仪表可以分为电气仪表、机械仪表和流体仪表三类。

不同类别的仪表有不同的特点和应用场景，根据实际需求选择合适的仪表可以提高测量精度和效率。

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。

0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号，规定有不同的编号规则。

常用电工工具仪器仪表【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）常用电工工具与仪表的使用一、试电笔低压验电器又称试电笔，是检验导线、电器是否带电的一种常用工具，检测范围为50~500V，有钢笔式、旋具式和组合式多种。

低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等局部组成，如图使用时，必须手指触及笔尾的金属局部，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下列图所示。

当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。

考前须知：●使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。

●验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。

●验电时，手指必须触及笔尾的金属体，否那么带电体也会误判为非带电体。

●验电时，要防止手指触及笔尖的金属局部，以免造成触电事故。

二、高压验电器高压验电器又称为高压测电器。

主要类型有发光型高压验电器和声光型高压验电器。

发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针〔钩〕等局部组成。

图5-3所示为发光型10kV 高压验电器的结构。

高压验电器使用考前须知：1〕使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身平安或产生误判。

2〕验电时操作者应带绝缘手套，手握在护环以下局部，同时设专人监护。

同样应在有电设备上先验证验电器性能完好，然后再对被验电设备进行检测。

注意：操作中是将验电器渐渐移向设备，在移近过程中假设有发光或发声指示，那么立即停止验电。

高压验电器验电时的握法如图5-4所示。

3〕高压验电器必须在气候良好的情况下使用，以确保操作人员的平安。

4〕验电时人体与带电体应保持足够的平安距离，10kV以下的电压平安距离应为0.7m以上。

5〕验电器应每半年进行一次预防性试验。

电气测量技术概述电气测量技术是电工工程领域中十分重要的一部分。

它涉及到电流、电压、功率、电阻等各种电气参数的测量与分析。

电气测量技术的发展为电力系统的正常运行和设备的可靠性提供了必要的技术支持。

本文将对电气测量技术的基本原理、常见的测量仪器及其应用进行概述。

一、电气测量技术的基本原理电气测量技术的基本原理包括电流、电压、功率和电阻的测量方法与公式。

电流测量可通过电流互感器、霍尔传感器等实现。

电压测量通常采用电压互感器、电压变压器等设备。

功率的测量可通过电力仪表、功率因数仪等实现。

而电阻的测量则需要采用万用表、电阻箱等工具。

二、常见的电气测量仪器及其应用1. 万用表万用表是电气测量中最常用的仪器之一。

它能够测量电流、电压和电阻。

万用表的应用领域十分广泛，既可以在实验室中用于科学研究，也可以在生产现场进行设备故障排查和维修。

2. 示波器示波器是一种用于测量电压波形的仪器。

它能够显示电流或电压随时间变化的波形图像。

示波器广泛应用于电子电路设计、通信系统测试、医学诊断等领域。

3. 功率因数仪功率因数仪用于测量交流电路的功率因数，以评估电气设备的效率。

功率因数仪在电力系统中具有重要作用，可用于分析电能质量和提高电网功率因数。

4. 电力质量分析仪电力质量分析仪用于对电力系统中的电力质量进行监测和分析。

它能够检测电压的波动、谐波、闪变等问题，并提供相应的解决方案。

5. 频谱分析仪频谱分析仪用于分析信号的频谱特性。

它能够对信号进行频谱分析，发现并解决电路中的谐波问题。

三、电气测量技术在实际应用中的意义电气测量技术在电力系统的建设和运行中扮演着重要角色。

它能够帮助工程师监测电力系统的运行状态，预测设备的寿命，及时检测并排除故障隐患。

1. 保障电力系统的安全运行电气测量技术可用于实时监测电力系统的参数变化，如电压、电流和功率等。

通过对这些数据的采集与分析，可以及时发现异常情况，并采取相应的措施来保护电力系统的运行安全。
