HDMI中SCL和SDA两个引脚的作用

HDMI接口针脚定义现在HDTV格式开始流行起来了，在网上你到处能看到HDTV高清晰格式的各种影片的下载。

在电器行你到处也能看到各种彩电纷纷开始支持HDTV格式。

但是仅仅有HDTV片源，仅仅有能播放HDTV的电视就够了么？他们之间要用怎样的纽带了解起来呢？今天笔者就向大家介绍一种已经流行起来的新型多媒体接口——HDMI。

什么是HDMI接口？HDMI（High-Definition Multimedia Interface，高清晰多媒体接口）是一种新型的数字音频视频接口，在未来它会取代现有的DVD影碟机，电视机，机顶盒和显示器等各种数字设备的信号接口。

这就意味着消费者可以仅仅使用一条信号线来代替以前好几根信号线。

你既可以用它连接DVD影碟机，又可以用它连接电视机。

这项心的接口标准由日立、松下、飞利浦、美商晶像、索尼、汤姆森、东芝公司联合制定。

一根标准的HDMI接口线缆这种新型的数字接口最大的好处就是可以同时传送音频和视频数据，给消费者带来最高的音质和画质体验。

现在的数码音频可以使用光线来传送数字信号，但是像DVD影碟机这样的数字视频设备还都在使用S端子。

它是一种非常普及的模拟信号接口。

当然数字视频接口早就已经有了，它的名字叫做DVI，通常你可以在LCD液晶显示器上看到这种接口。

最新的HDMI接口与DVI接口相比有三个明显的区别。

首先HDMI比DVI支持更高的分辨率。

大约HDMI可以支持两倍于现在HDTV的分辨率。

第二，DVI仅仅支持视频信号的传送，但是音频信号要使用另外的线缆进行传送。

而HDMI可以进行音频和视频数字信号的同传。

第三，HDMI接口的体积要远远小于DVI 接口。

令消费者高兴的是HDMI向下兼容DVI接口，也就是说你可以使用HDMI设备连接DVI设备，中间仅仅使用一个小小的转接线就能搞定。

当用户全面升及到新的HDMI系统后，以前的DVI设备仍然可以继续使用。

HDMI转DVI的转接器DVI转HDMI的转接器另一个很大的区别就是面向对象的不同。

信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

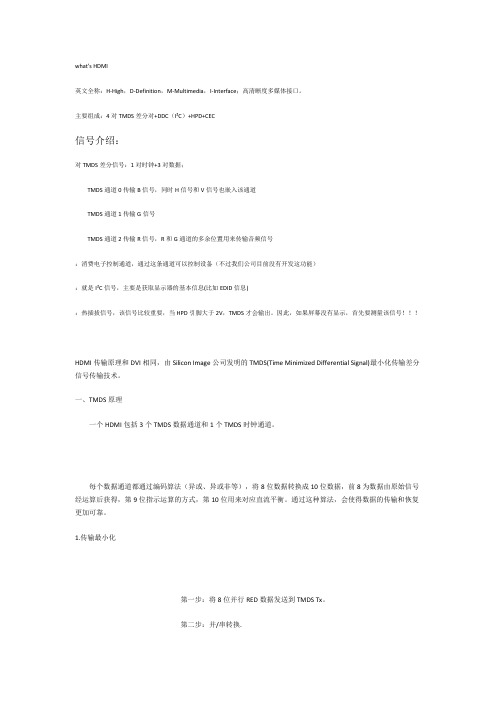

what’s HDMI？英文全称：H-High，D-Definition，M-Multimedia，I-Interface；高清晰度多媒体接口。

主要组成：4对TMDS差分对+DDC（I²C）+HPD+CEC信号介绍：a.4对TMDS差分信号：1对时钟+3对数据；TMDS通道0传输B信号，同时H信号和V信号也嵌入该通道TMDS通道1传输G信号TMDS通道2传输R信号，R和G通道的多余位置用来传输音频信号b.CEC：消费电子控制通道，通过这条通道可以控制设备（不过我们公司目前没有开发这功能）c.DDC：就是I²C信号，主要是获取显示器的基本信息(比如EDID信息)d.HPD：热插拔信号，该信号比较重要，当HPD引脚大于2V，TMDS才会输出。

因此，如果屏幕没有显示，首先要测量该信号！！！HDMI传输原理和DVI相同，由Silicon Image公司发明的TMDS(Time Minimized Differential Signal)最小化传输差分信号传输技术。

一、TMDS原理一个HDMI包括3个TMDS数据通道和1个TMDS时钟通道。

每个数据通道都通过编码算法（异或、异或非等），将8位数据转换成10位数据，前8为数据由原始信号经运算后获得，第9位指示运算的方式，第10位用来对应直流平衡。

通过这种算法，会使得数据的传输和恢复更加可靠。

1.传输最小化第一步：将8位并行RED数据发送到TMDS Tx。

第二步：并/串转换.第三步：进行最小化传输处理，加上第9位，即编码过程。

第9位数据称为编码位。

2.直流平衡（DC-balanced）直流平衡：在编码过程中，保证信道的直流偏移为零。

方法是在原来的第9位数据后面加上1位，使得TMDS 发送的“0”、“1”数量保持基本一致。

这样，传输的数据趋于直流平衡，使信号对传输线的电磁干扰减少，提高信号传输的可靠性。

3.差分信号利用两引脚间电压差来传送信号。

显示屏常用IC引脚功能
1.电源引脚：
(1)VCC/VDD:供电正电源，一般为3.3V或5V，用于提供主要的工作
电压。

(2)GND:接地引脚，用于连接电路的地。

2.信号引脚：
(1)D0-Dn:数据引脚，用于传输显示信号的数据。

(2)CLK:时钟引脚，用于驱动数据传输的时钟。

(3)R/G/B:彩色显示屏的RGB引脚，分别用于传输红、绿、蓝三种颜
色的数据。

(4)HSYNC/VSYNC:水平同步/垂直同步引脚，用于控制显示的同步信号。

(5)DE:显示使能引脚，用于控制是否启用显示功能。

(6)OE:输出使能引脚，用于控制数据输出。

3.控制引脚：
(1)CS:片选引脚，用于选择芯片的使能状态。

(2)RS/DC:数据/命令选择引脚，用于区分数据和命令的传输。

(3)WR:写引脚，用于控制写入数据到芯片。

(4)RD:读引脚，用于控制从芯片读取数据。

(5)RESET:复位引脚，用于对芯片进行复位操作。

(6)BL_EN:背光使能引脚，用于控制背光的开关。

4.其他引脚：
(1)INT:中断引脚，用于处理中断信号。

(2)PWM:脉冲宽度调制引脚，用于控制背光亮度。

(3)ADJ:调节引脚，用于调节显示屏的特性，如对比度、亮度等。

(4)NC:不连接引脚，未使用的引脚。

显示屏IC引脚的具体功能会根据不同的显示屏类型、制造商和应用场景而有所不同。

以上是一些常见的引脚功能的介绍，但并不包括所有的引脚功能。

在使用显示屏IC时应根据具体的规格书或数据手册进行引脚功能的确认和使用。

最新7针S-Video接口引脚定义汇总7针S-V i d e o接口引脚定义S-Video接口目前应用最广泛、输出效果更好的S端子接口。

S-Video端子又称亮色分离端子，是一种专业视频标准接口，只传输视频信号，与音频无关。

S 并不是Super，而是Separate，是分离的意思，将视频信号的色度信号C和亮度信号Y进行分离，分别以不同的通道进行传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，减轻视频节目输出时亮度和色度相互干扰的问题，以得到更佳的显示效果。

S-Video端子输出接口支持设备的最大显示分辨率为1024 x768。

目前市场上常见的S端子有三种：4针、7针和9针。

1、4针S-Video接口4针是常见的S-Video端子，目前的电视机、影碟机、投影仪配接的都是4针接口,较早一些的显卡如MX440，FX5200等配置的也是4针的S-Video。

S端子线为单根多芯结构，长度一般在3M之内，最长不能超过5M，否则有可能出现显示画面黑白或者是无信号输出的状况。

实际上视频信号的传输主要取决于传输线的质量，如果主观能够接受不易觉察的图像质量下降并使用高品质信号线，信号的传输距离可以达到30米；如果使用两根信号线传输(在S端子接口处汇合)的高品质75ohm同轴电缆(如RG59 or RG6)，传输距离甚至可以达到60-100米。

2、7针S-Video接口标准的7针S-Video比较4针的多出了一路复合信号，可以单独分离输出RCA信号（复合信号），在显卡上就可以省去一个黄色的VIDEO输出接口。

虽然多出的2针功能和定义各不相同，但一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路4针标准S端子信号，又能分离出一路标准的AV视频信号。

有的配备7针S端子的显卡配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式。

不过，7针的S-Video接口可以直接使用4针S端子线，不必另行购买连接线。

what’s HDMI英文全称：H-High，D-Definition，M-Multimedia，I-Interface；高清晰度多媒体接口。

主要组成：4对TMDS差分对+DDC（I²C）+HPD+CEC信号介绍：对TMDS差分信号：1对时钟+3对数据；TMDS通道0传输B信号，同时H信号和V信号也嵌入该通道TMDS通道1传输G信号TMDS通道2传输R信号，R和G通道的多余位置用来传输音频信号：消费电子控制通道，通过这条通道可以控制设备（不过我们公司目前没有开发这功能）：就是I²C信号，主要是获取显示器的基本信息(比如EDID信息)：热插拔信号，该信号比较重要，当HPD引脚大于2V，TMDS才会输出。

因此，如果屏幕没有显示，首先要测量该信号！！！HDMI传输原理和DVI相同，由Silicon Image公司发明的TMDS(Time Minimized Differential Signal)最小化传输差分信号传输技术。

一、TMDS原理一个HDMI包括3个TMDS数据通道和1个TMDS时钟通道。

每个数据通道都通过编码算法（异或、异或非等），将8位数据转换成10位数据，前8为数据由原始信号经运算后获得，第9位指示运算的方式，第10位用来对应直流平衡。

通过这种算法，会使得数据的传输和恢复更加可靠。

1.传输最小化第一步：将8位并行RED数据发送到TMDS Tx。

第二步：并/串转换.第三步：进行最小化传输处理，加上第9位，即编码过程。

第9位数据称为编码位。

2.直流平衡（DC-balanced）直流平衡：在编码过程中，保证信道的直流偏移为零。

方法是在原来的第9位数据后面加上1位，使得TMDS 发送的“0”、“1”数量保持基本一致。

这样，传输的数据趋于直流平衡，使信号对传输线的电磁干扰减少，提高信号传输的可靠性。

3.差分信号利用两引脚间电压差来传送信号。

二、HDMI与分辨率PCLK：像素时钟以1920x1080p/60hz为例：1920*1080*60=以1280x720p/60hz为例：1280*720*60=带宽：1s内传输的数据量（bit）4K频率需要的带宽：选最常用的3840x2160分辨率，色深的话常用的是8位，RGB三色就是24bit，我们的目标是60Hz刷新率(60fps)→→→3840*2160*24bit*60fps=像素时钟高达340MHz，即最大带宽是：→→→340MHz*10bit（10bit编码）*3（3个数据通道）=但是由于HDMI采用的是8bit/10bit编码方式，实际效率是理论值的80%，所以能传输的最大视频带宽是*=HDMI 基本知识1、HDMI基本概念高清晰度多媒体接口(英文:HighDefinition Multimedia Interface，HDMI)是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为s，HDMI，英文全称是HighDefinition Multimedia Interface，中文名称是高清晰多媒体接口的缩写。

Edit by Simon on 2013-03-02HDMI接口引脚定义对照表PinA TypeB TypeC TypeD Type总共有19pin,规格为4.45mm ×13.9mm ，为最常见的HDMI 接头规格,相对等于DVI Single-Link 传输。

在HDMI 1.2a 之前,最大能传输165MHz 的TMDS,所以最大传输规格1600x1200。

总共有29pin,可传输HDMI A type 两倍的TMDS 资料量，相对等于DVI Dual-Link 传输，用于传输高分辨率(2560x1600以上)。

总共有19pin,可以说是缩小版的HDMI A type,但脚位定义有所改变。

主要是用在便携式装置上，例如DV 、数码相机、便携式多媒体播放机等。

(又称mini-HDMI ，但实际上HDMI 官方并没此名称。

)俗称Micro HDMI 是定义为HDMI 1.4版本的，保持hdmi 标准的19pin .但是尺寸与微型USB 的接口差不多，尺寸为2.8mm ×6.4mm ，主要应用在一些小型的移动设备上，如手机，MP4等等。

1TMDS Data2+TMDS Data2+TMDS Data2Shield Hot Plug Detect 2TMDS Data2Shield TMDS Data2Shield TMDS Data2+Utility 3TMDS Data2–TMDS Data2–TMDS Data2–TMDS Data2+4TMDS Data1+TMDS Data1+TMDS Data1Shield TMDS Data2Shield 5TMDS Data1Shield TMDS Data1Shield TMDS Data1+TMDS Data2-6TMDS Data1–TMDS Data1–TMDS Data1–TMDS Data1+7TMDS Data0+TMDS Data0+TMDS Data0Shield TMDS Data1Shield 8TMDS Data0Shield TMDS Data0Shield TMDS Data0+TMDS Data1-9TMDS Data0–TMDS Data0–TMDS Data0–TMDS Data0+10TMDS Clock+TMDS Clock+TMDS Clock Shield TMDS Data0Shield 11TMDS Clock Shield TMDS Clock Shield TMDS Clock+TMDS Data0-12TMDS Clock–TMDS Clock–TMDS Clock–TMDS Clock+13CECTMDS Data5+DDC/CEC Ground TMDS Clock Shield 14Reserved (N.C.)TMDS Data5Shield CEC TMDS Clock-15SCL TMDS Data5-SCL CEC16SDATMDS Data4+SDADDC/CEC Ground 17DDC/CEC Ground TMDS Data4Shield Reserved (N.C.)SCL 18+5V Power TMDS Data4-+5V Power SDA 19Hot Plug DetectTMDS Data3+Hot Plug Detect+5V Power20TMDS Data3Shield 21TMDS Data3-22CEC23Reserved (N.C.)24Reserved (N.C.)25SCL 26SDA27DDC/CEC Ground 28+5V Power 29Hot Plug Detect。

SCL与SDA分别是什么意思在计算机和电子领域，SCL和SDA是两个常见的术语，用于描述I2C（Inter-Integrated Circuit）总线的两根信号线。

I2C总线是一种串行通信协议，常用于连接微控制器、传感器和其他外围设备。

SCL是Serial Clock（串行时钟）的缩写，它是I2C通信中的时钟信号线。

SCL信号由主设备（例如微控制器）提供，用于同步I2C总线上所有设备的数据传输。

SCL信号的频率由I2C总线的时钟速度决定，通常可设置为100 kHz、400 kHz、1 MHz等不同数值。

SCL信号的变化边沿用于定时数据的传输和接收。

SDA是Serial Data（串行数据）的缩写，它是I2C通信中的数据信号线。

SDA信号可由主设备或从设备提供，用于在I2C总线上传输数据。

数据在SCL信号的时钟同步下，在SDA信号上进行高低电平的变化，实现数据传输。

SDA信号线上可以同时存在多个设备，但只有一个设备能够主动发送数据，其他设备需要处于接收状态。

除了SCL和SDA信号线外，I2C总线还通常包括电源引脚和接地引脚。

其中，电源引脚用于为连接的设备提供电力，接地引脚则提供电路的地点。

在I2C总线中，SCL和SDA信号的正常运行非常重要，任何一条信号线上的干扰或故障都可能导致通信失败。

因此，在设计和布线I2C 总线时，需要合理规划信号线的走向和长度，以避免信号的干扰和衰减。

总结起来，SCL是I2C通信中的串行时钟信号线，由主设备提供；SDA是I2C通信中的串行数据信号线，由主/从设备提供。

它们共同组成了I2C总线，实现了设备之间的串行通信和数据传输。

了解和正确使用SCL和SDA信号对于使用I2C总线进行设备连接和通信至关重要。

一、HDMI接口的工作原理这张图是HDMI接口的架构示意图。

从左边的信号源中你可以看到，HDMI接口的信源可以是任何支持HDMI输出的设备，而接入端也可以是任何带有HDMI输入接口的设备。

无论他们是音频设备、视频设备还是控制设备，HDMI接口都可以应用其中。

在HDMI接口中的数据信号采用的是TMDS最小化传输差分信号协议。

这种数据传输协议曾经在DVI 接口上得到广泛的应用。

而HDMI接口上的数据信号也沿用了这种协议。

这种协议会将标准8bit数据转换为10bit信号，并且在转换过程中使用微分传送。

微分传送这种技术也曾经被广泛的应用于千兆以太网的数据传输中。

在HDMI接口中音频、视频数据的传输时可以使用三条TMDS数据通道。

视频信息在传送时被转换城连续的24bit像素数据，每个时钟周期可以传送10bit的数据。

像素时钟周期传输比率大约在25MHz 至165MHz之间。

一般来说标准的NTSC 480i隔行信号的像素时钟传输比率大约为13.5MHz。

若传输信号的比率小于25MHz，HDMI会采用自动循环技术填补码率，将信号的码率提升到25MHz的水平。

而HDMI接口最高每秒可以传输165M像素的数据量，这个数据吞吐能力是相当惊人的。

在未来一段时间内足以应付高码率，高数据流家用电器的信号传输任务。

HDTV最高的标准是1080p，它每屏的分辨率为1920X1080，若每秒传输60帧图像（1080p@60），那么最终的像素时钟传输比率为124.4MHz。

由此看来HDMI接口完全可以从容应付当今的消费电子产品的各项应用。

当然HDMI也支持双接口并联模式，那样可以提供惊人的330MHz传输比率。

但是目前这种双并联HDMI接口不会用于一般消费阶层。

在HDMI中所采用的视频信号的编码方式为RGB格式，如YCbCr 4:4:4 或YCbCr 4:2:2格式，他们每个像素都是24bit。

YCbCr是一种数字视频信号的格式，它与YPbPr格式相类似。

显示器集成电路资料芯片名称引脚功能1. KA2S0680/KA2S0880/DP104C1内部开关管漏极2接地3启动电源4反馈控制5同步输入端2. KA388X1误差放大器补偿2误差电压输入，具有软启动保护功能3开关管电流检测，具有过流保护功能 4外接开关电源振荡定时元件5地线6开关管驱动冲输出7接电源/欠压保护检测8 5V基准电压输出3. MC342621反馈电压输入.2误差信号输出3乘法器输出4电流检测比较器输入5电流过零点检测6地线7脉宽调制信号（PWM）输出8供电4. MC446031电源电压；启动电压；过压保护检测；欠压保护检测2驱动脉输出级供电3开关管驱动脉冲输出4地线5过载保护折返点控制调整6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高7初级电流检测端；过流检测取样端内设IV钳位电路8去磁控制检测9同步控制（未使用）10正常工作模式振荡频率（40kHZ)定时电容11慢启动时间常数电容12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出14误差取样输入端15待机工作模式振荡频率（20kHZ）定时控制16基准模块电阻接脚。

此脚电阻与脚电容共同确定正常工作模式时的振荡频率（40kHZ）5. MC446041电源电压；启动电压；过压保护检测；欠压保护检测2驱动脉输出级供电3开关管驱动电压输出4地线5过载保护折返点控制调整6过压保护触发信号，当脚过压检测，输入电压过高时，此脚电压升高7初级电流检测端；过流检测取样端内设IV钳位电路8消磁控制9行同步控制10接振荡定时电容11慢启动时间常数电容12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出12减频工作模式（待机控制）时开关电源最小负载值电平设定脚13误差放大器输出14误差取样输入端15接振荡定时电阻16接基准模块电阻。

次脚电阻与脚电容共同确定正常工作模式时的振荡频率（40kHZ）6. STK73081启动电压输入端2空脚3稳压管偏置电压输入端4接地5稳压电路控制电压输出6过流控制电压输入端7通/断控制电压输入8电源电压平滑电压端9交流电源电压输入端10内置开关管基极电流限制外接端11电源电压平滑电压端12交流电压输入端13空脚14内置开关开关管的发射相15空脚16内置开关管集电极7. STK7404/STK74081开关管启动脉输入端2空脚3偏置电压输入端4接地端5稳压电路控制电压输入端6过流保护控制电压输入端7导通与截止控制电压输入端8电源电压Vcc端9电源电压输入端10开关管基极电源限制外阶端11电源电压平滑电压（-Vcc)端12电源电压+Vcc输入端13空脚14内置开关管发射极端15空脚16内置开关管集电极端8. STK584011基准比较电压输入端2开关管调整脉冲输入端3脉动直流电压输入端4开关管发射端5误差取样调节端9. STR-S6706/S6707/S6708/S6709/S6708A/S6709A1内部开关管集电极2内部开关管发射极及内部接地端3内部开关管基极4开关管基极电流检测 5内部放大管发射极6过流检测端，若出现过流时，使振荡器停止工作7误差放大器输出端，该脚电压升高时输出电压下降8去磁控制端9启动电路供电及过压、欠压保护检测端10. STR831451反馈输入2电压输入3电压输出4放大输出5电压输入11. TDA46051稳压调整控制输入2初级电流信息输入3初级电压检测端4地5激励脉冲输出6电源电压输入（该端最高电压为20V）7软启动输入端，外接充电电容8振荡反馈输入12. TDA8138A1输入电压1、2输入电压2、3输出2控制、 4地、 5 空、6 12V稳压输出7 5V稳压输出13. TEA15041启动电流源输出端，直接接开关管漏极电源电压（市电整流输出）2高压隔离区3空脚4开关管驱动脉冲输出5开关管电流检测输入6 IC电源引脚/欠保护检测输入/过压保护检测输入7驱动电路电源端脚8基准输入，接基准电阻，用于设定内部基准电流太小，调整所接基准电阻阻值，可调整电源振荡频率8开关管驱动脉冲占空比控制输入9开关管驱动脉冲占空比控制输入（误差信号输入） 9空脚10空脚11地线12空脚13去磁控制信号输入14电源开关控制/待机控制14. TEA20191开关管激励输出2正输出级电源端3供电电源端4地5电源反馈脉冲6基准电压7行逆程脉冲反馈8振荡器外接电容9振荡器外接电阻10软启动电阻11地12过流检测输入13接过流检测滤波电容14接过流检测滤波电容15. TEA2260/TEA2261/TEA22621开关变压器去磁检测端2同步脉冲输入端，可改变开关电源电路的输出功率3开关管过流检测端4地5地6误差取样电压输入端，内部接比较器的反相输入端 7器的输出端，改变外接阻容元件的参数，该改变误差放大器闭环增益的高低和频响的速度7误差放大器的输出端，改变外接阻容元件的参数，可改变误差放大器闭环增益的高低和频响的速度8过载检测积分电容器9软启动控制电容器10振荡器定时电容 11振荡器定时电阻12地13地14推挽放大电路输出端，输出PWM脉冲 15输出级电源16控制电路的供电端16. TL4941误差放大比较器的同相输入端2误差放大比较器的反相输入端3补偿/PWM比较器输入4死区时间控制输入5外接定时电容6外接振荡电阻7地线8内部输出驱动管1的集电极9内部输出驱动管1的发射极10内部输出驱动管2的发射极11内部输出驱动管2的集电极12电源13输出方式控制14基准电压（5V）输出15控制比较放大器的反相输出端反相输入端16控制比较放大器的同相输入端17. UC38421误差信号放大器补偿（误差输出）2空脚3反馈输入（误差信号输入）4空脚5开关管电流检测（过流保护）6空脚7外接RC定时元件8地线9地线10开关管驱动脉冲输出11电源12电源13空脚145V 基准电压18. UC3843/UC3844/UC38458脚1误差信号放大器补偿（误差输出）2反馈输入（误差信号输入）3开关管电流检测（过流保护）4外接RC定时元件5地线6开关管驱动脉冲输出7电源8 5V基准电压14脚1误差信号放大器补偿（误差输出）2空脚3反馈输出（误差信号输入）4空脚5开关管电流检测（过流保护）6空脚7外接RC定时元件8地线9地线10开关管驱动脉冲输出11电源12电源13空脚14 5V基准电压19. WT8048/8048N1/8048N2/8048N3/8048N41行同步信号输入2场同步信号输入3时钟振荡，接晶振或陶瓷谐振器4地线5待机（Stand BY)控制输出5静噪控制输出 6挂起（Suspend)控制输出6挂起/待机控制输出7关机（Off)控制输出8 5V电源20. 56A3791输出补偿2电压反馈输入3电流检测输入4振荡器定时电路5地6输出7电源8基准电压21. CA1391E1行频脉冲输出端2接地端3行同频脉冲信号输入端4行相位调节端5监相器输出端6电源端7行振荡定时端8占空比控制端22. HA112351外接防自激励电容端2场锯齿波信号输出端3场负反馈信号输入端4场线性调整端5场定时电容6场电路工作电源7场同步信号输入端8场同步调节，外接有场同步调节9 X射线保护10行激励信号输出端11行电路工作电源端12行振荡电路定时元件13行比较信号输入端 10行AFC 信号输出端 14行AFC信号输出端15行电源端16同步脉冲信号输入端17空脚18地端23. KA21311接地2场输出3空脚4场放大脉冲输入5消振控制6场锯齿脉冲输入7场消稳脉冲输出冲输入8场消稳脉冲输出9 24V电源电压10空脚24. KA2142B1场激励反相输入2接电源（最高为35V）3地4场逆程脉冲输出5接电源地或接负电源6场输出7空8空9自举升压电源正端10场激励同相输入25. KB2511B1 TIL兼容行同步信号输入（已分离或复合同步信号）2 TIL兼容场同步信号输入（已分离或复合同步信号）3行AFC第一PLL（锁相环）锁定/未锁定信号输出（未锁定：OV，锁定：5V）4行AFC 第二PLL环路滤波器5行振荡电容器6行振荡电阻器7行AFC第一PLL 一PLL环路滤波器8行位置滤波器（此脚与行电路地线之间接电容器）9行动态聚焦振荡器电容10混合行场动态聚焦输出11行电路地线12行逆程脉冲输入（正极性）13行电路部分基准电压压（需滤波）14供频率补偿与增益设定使用的B+误差信号放大器输出15 +B控制环路稳压输入输入16外部B+开关管电流检测/降压型开关电源开关17地线（B+基准调理电路地线）18（由于高压波动引起的）场幅变化补偿输入19场电路地线20场锯齿发生器AGC控制记忆电容器21场电路部分基准电压（需滤波）22场锯齿波发生器电容23场锯齿输出（输出幅度不受频率影响）。

1:DDC_SCL和DDC_SDA用处:DDC（显示数据通道）主要用于HDMI源端设备（Source）与接收端设备（Sink）之间进行EDID数据及HDCP密钥的交流。

通过EDID交流，源端设备可以了解到接收端设备音视频的接收能力；通过HDCP Key的交流，可以实时的进行数据流的内容保护认证，从而达到数据内容保护的目的。

2:DDC的电路:DDC的电路方式与I2C电路相同，因此在DDC电路设计中，设计者要考虑到DDC线路的电平。

按照HDMI 1.3a规范，HDMI源端DDC的上拉电阻最小为1.5kΩ，考虑到HDMI认证中DDC电平的要求（在 4.5～5.5V之间），将DDC信号均通过10kΩ的电阻上拉到HDMI接口的第18引脚（HDMI源端5V电源）。

经计算，源端与接收端的DDC总上拉电阻的最小值为R 总上拉min =1.5kΩ‖10kΩ=1.3kΩ。

经测试，接收端DDC的电平约为4.68V，因此满足HDMI 认证要求；而DDC总上拉电阻的最小值 1.3kΩ也满足I2C的规范。

3: CEC: 消费类电子控制CEC（消费类电子控制）操作是HDMI接口的一个重要扩展功能，它采用“一线”（One Wire）通信方式，将HDMI的设备连通起来，使HDMI设备之间的操作简单化。

即接收端有多个HDMI 接口, 将一台HDMI输出和所有HDMI输出必须连接在一起，其中一台设备断电时应该不影响其他设备的工作。

如果接收端采用PS321（三选一HDMI开关）采用内置的EDID缓存区来配置，那么PS321的CEC操作设计主要是CEC物理地址的分配。

具体见HDMISpecification13a4：HPD：Hotplug热插拔HPD（Hotplug热插拔）操作设计是HDMI接口软件设计的一个重要环节，它是由接收端设备（Sink）发出的，在与HDMI源端设备（Source）之间建立正式通信的前奏信号。

HPD信号电平为高时表示接收端设备已经准备好了，允许源端设备访问接收端设备。

显示屏常用IC引脚功能1. 电源引脚：显示屏电源引脚通常包括VCC、GND和N/C (No Connection)。

VCC是显示屏的供电引脚，通常与正电源连接。

GND是地引脚，与负电源连接。

N/C是未连接引脚，通常被保留未使用。

2.时钟引脚：时钟引脚用于控制显示的刷新频率。

常见的时钟引脚包括CLK、CLKIN和MCLK。

CLK是显示屏内部的时钟引脚，用于驱动整个显示屏系统的工作。

CLKIN是外部时钟输入引脚，可以接入外部时钟源。

MCLK是主时钟引脚，用于同步显示屏与主处理器之间的时钟信号。

3.数据引脚：数据引脚用于传输图像数据。

常见的数据引脚包括DATA、RD、WR、DOUT和DIN。

DATA是图像数据引脚，用于将图像数据传输到显示屏驱动IC。

RD和WR分别是读和写引脚，用于控制数据的读取和写入。

DOUT是显示屏输出数据引脚，用于将显示数据传输到显示屏模块。

DIN是显示屏输入数据引脚，用于接收来自主处理器的数据传输。

4.控制引脚：控制引脚用于控制显示屏的各种功能。

常见的控制引脚包括CS、RS、RST和BL。

CS是片选引脚，用于选择显示屏驱动IC。

RS是寄存器选择引脚，用于选择控制寄存器或数据寄存器。

RST是复位引脚，用于将显示屏复位为初始状态。

BL是背光控制引脚，用于控制显示屏背光的亮度。

5.显示控制引脚：显示控制引脚用于控制显示屏的显示模式、像素和亮度等参数。

常见的显示控制引脚包括DISP、EN、MODE和PWM。

DISP是显示使能引脚，用于控制显示屏的显示状态。

EN是使能引脚，用于打开或关闭显示屏。

MODE是模式选择引脚，用于选择不同的显示模式，如16位或24位色彩模式。

PWM是脉宽调制引脚，用于调节显示屏背光的亮度。

以上是显示屏常用IC引脚的功能介绍。

不同类型的显示屏可能具有不同的引脚功能和命名方式，具体的引脚定义和功能应结合相关的显示屏驱动IC的数据手册进行查阅。

四种HDMI接口Pin脚顺序及定义对比HDMI是High Definition Multimedia Interface的缩写简称，即高清多媒体接口。

HDMI是一种全数字化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。

HDMI可用于机顶盒、DVR播放机、个人电脑、电视游乐器、数位音响等等。

HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

本文仅对HDMI接口的几种类型作介绍及对比。

HDMI接口共有四种类型：分别为Type A 、type B、type C和Type D。

它们的pin脚定义对比如下：∙HDMI A Type应用于HDMI1.0版本，总共有19pin, 规格为4.45 mm × 13.9 mm，为最常见的HDMI接头规格, 相对等于DVI Single-Link传输。

在HDMI 1.2a之前, 最大能传输165MHz的TMDS, 所以最大传输规格只能在于1600x1200(TMDS162.0 MHz) 。

Pin Pin定义1 TMDS Data2+2 TMDS Data2 Shield3 TMDS Data2–4 TMDS Data1+5 TMDS Data1 Shield6 TMDS Data1–7 TMDS Data0+8 TMDS Data0 Shield9 TMDS Data0–10 TMDS Clock+11 TMDS Clock Shield12 TMDS Clock–13 CEC14 Reserved (N.C. on device)15 SCL16 SDA17 DDC/CEC Ground18 +5V Power19 Hot Plug Detect∙HDMI B Type应用于HDMI1.0版本，规格为4.45 mm × 21.2 mm，总共有29pin, 可传输HDMI A type两倍的TMDS资料量, 相对等于DVI Dual-Link传输, 用于传输高分辨率(WQXGA 2560x1600以上)。

HDMI SCDC原理引言HDMI（High-Definition Multimedia Interface）是一种用于视频和音频传输的数字接口标准。

而SCDC（Source Control and Data Channel）是HDMI的一部分，它负责处理源设备与显示设备之间的通信以及控制信号的传输。

本文将深入探讨HDMI SCDC的工作原理，帮助读者更好地理解和应用这一技术。

什么是HDMI SCDCHDMI SCDC是指在HDMI连接中传输一些扩展的数据和控制信号，以实现源设备和显示设备之间的通信。

它允许源设备向显示设备发送命令和其他控制信息，从而更好地管理和控制视频和音频的传输和显示。

HDMI SCDC的功能HDMI SCDC具有以下功能：1.设备通信：HDMI SCDC允许源设备与显示设备之间进行双向通信。

源设备可以向显示设备发送控制命令，以更好地管理视频和音频的传输。

同时，显示设备也可以回复源设备，并提供一些状态信息。

2.状态查询：通过HDMI SCDC，源设备可以查询显示设备的状态信息，例如分辨率支持、音频格式等。

这可以帮助源设备适配合适的视频和音频输出配置。

3.内容保护：HDMI SCDC也用于实现内容保护机制，例如HDCP（High-bandwidth Digital Content Protection）协议。

通过HDMI SCDC，源设备可以向显示设备发送加密的视频和音频内容，以防止未经授权的复制和传播。

HDMI SCDC工作原理HDMI SCDC在物理传输层和应用层都有相关的实现。

以下是HDMI SCDC的工作原理：物理传输层HDMI SCDC使用I2C（Inter-Integrated Circuit）总线作为物理传输层的通信接口。

I2C是一种双向、串行的通信协议，常用于芯片之间的通信。

HDMI SCDC使用这个通信协议来传输控制信号和数据。

1.I2C总线：HDMI SCDC通过I2C总线连接源设备和显示设备。

HDMI中SCL和SDA两个引脚的作用上一篇/ 下一篇 2011-08-16 18:04:47查看( 1755 ) / 评论( 0 ) / 评分( 0 / 0 )高清晰度多媒体界面（英语：High Definition Multimedia Interface，简称HDMI）Pin Pin定义1 Hot Plug Detect2 Utility3 TMDS Data2+4 TMDS Data2 Shield5 TMDS Data2-6 TMDS Data1+7 TMDS Data1 Shield8 TMDS Data1-9 TMDS Data0+10 TMDS Data0 Shield11 TMDS Data0-12 TMDS Clock+13 TMDS Clock Shield14 TMDS Clock-15 CEC16 DDC/CEC Ground17 SCL18 SDA19 +5V PowerHDMI是被设计来取代较旧的模拟影音传送接口如SCART或RCA等端子的。

它支持各类电视与电脑图像格式，包括SDTV、HDTV视频画面，再加上多声道数字音频。

在传送时，各种视频数据将被HDMI收发芯片以“Transition Minimized Differential Signaling”（TMDS）技术编码成数据分组。

HDMI D Type应用于HDMI1.4版本，总共有19pin, 规格为2.8 mm × 6.4 mm，但脚位定义有所改变。

新的Micro HDMI 接口将比现在19针MINI HDMI版接口小50％左右，可为相机、手机等便携设备带来最高1080p的分辨率支持及最快5GB的传输速度。

Pin Pin定义1 Hot Plug Detect2 Utility3 TMDS Data2+4 TMDS Data2 Shield5 TMDS Data2-6 TMDS Data1+7 TMDS Data1 Shield8 TMDS Data1-9 TMDS Data0+10 TMDS Data0 Shield11 TMDS Data0-12 TMDS Clock+13 TMDS Clock Shield14 TMDS Clock-15 CEC16 DDC/CEC Ground17 SCL18 SDA19 +5V PowerTMDS通道∙传送音频，视频，以及各种辅助数据∙信号编码方式：遵循DVI 1.0规格。

彩电常用微处理器的主要功能引脚在彩色电视机的维修中，微处理器控制系统的故障占整个维修数量的比例逐渐增长。

当发生不能开机、开机不能操作等死机故障时，一般主要检测微处理器的工作条件和总线接口；发生搜索不存台、无字符显示时，主要检测识别和行、场同步信号输入电路。

为了便于维修时快速对微处理器的上述主要引脚进行检测，本篇将常见的微处理器主要功能引脚汇集成篇，见表1，表1中引脚功能说明如下，供维修时参考。

(1)时钟线。

英文符号“SCL或CLOCK”，I2C总线中的时钟信号输出引脚，部分微处理器有两个以上时钟线。

其正常电压为高电平，稍低于微处理器的电源供电，当总线系统传输信号时，微微抖动；也有个别微处理器的时钟线为低电平0V的。

(2)数据线。

英文符号“SDA或DATA”，I2C总线中的数据输入／输出引脚，部分微处理器有两个以上数据线。

其正常电压为高电平，稍低于微处理器的电源供电，当总线系统传输信号时，微微抖动；也有个别微处理器的数据线电压为低电平0V的。

(3)电源供电。

英文符号“VCC或VDD”，微处理器的供电电源，有的微处理器有两组以上供电引脚，有的分为数字电路电源和模拟电路电源，数字电源英文符号为“S VCC或S VDD”，模拟电路电源英文符号为“A VCC或A VDD”。

多数微处理器的电源电压为+5V，近期少数微处理器的电源电压为+3．3V左右。

(4)待机。

英文符号“ST-BY或POWER”，遥控电源开关机控制端，多为直流关机后待机，少数为交流关机。

其正常电压为高／低电平变化，有的微处理器开机状态为高电平，接近电源供给电压，待机时变为低电平；有的开机状态为低电平，接近0V，待机状态变为高电平。

5)识别。

英文符号“SD-IN或H-SYNC”，电台识别信号输入端，蓝屏幕、静音、无信号关机的依据。

多为行同步信号或全电视信号输入，处理器采用高／低单片变化信号。

作为搜索存台和近几年的新型微(6)遥入。

英文符号“RMOT-IN或FMOT-IN”，遥控信号输入端。

HDMI中SCL和SDA两个引脚的作用上一篇/ 下一篇 2011-08-16 18:04:47查看( 1755 ) / 评论( 0 ) / 评分( 0 / 0 )高清晰度多媒体界面（英语：High Definition Multimedia Interface，简称HDMI）Pin Pin定义1 Hot Plug Detect2 Utility3 TMDS Data2+4 TMDS Data2 Shield5 TMDS Data2-6 TMDS Data1+7 TMDS Data1 Shield8 TMDS Data1-9 TMDS Data0+10 TMDS Data0 Shield11 TMDS Data0-12 TMDS Clock+13 TMDS Clock Shield14 TMDS Clock-15 CEC16 DDC/CEC Ground17 SCL18 SDA19 +5V PowerHDMI是被设计来取代较旧的模拟影音传送接口如SCART或RCA等端子的。

它支持各类电视与电脑图像格式，包括SDTV、HDTV视频画面，再加上多声道数字音频。

在传送时，各种视频数据将被HDMI收发芯片以“Transition Minimized Differential Signaling”（TMDS）技术编码成数据分组。

HDMI D Type应用于HDMI1.4版本，总共有19pin, 规格为2.8 mm × 6.4 mm，但脚位定义有所改变。

新的Micro HDMI 接口将比现在19针MINI HDMI版接口小50％左右，可为相机、手机等便携设备带来最高1080p的分辨率支持及最快5GB的传输速度。

Pin Pin定义1 Hot Plug Detect2 Utility3 TMDS Data2+4 TMDS Data2 Shield5 TMDS Data2-6 TMDS Data1+7 TMDS Data1 Shield8 TMDS Data1-9 TMDS Data0+10 TMDS Data0 Shield11 TMDS Data0-12 TMDS Clock+13 TMDS Clock Shield14 TMDS Clock-15 CEC16 DDC/CEC Ground17 SCL18 SDA19 +5V PowerTMDS通道∙传送音频，视频，以及各种辅助数据∙信号编码方式：遵循DVI 1.0规格。

SCL\SDA分别是什么意思？2018-05-19最佳答案SDA----数据线SCL-----控制线SCL用来宏定义与操作芯片时钟引脚连接的单片机引脚SDA用来宏定义与操作芯片数据引脚连接的单片机引脚在I2C 总线上传送数据，首先送最高位，由主机发出启动信号，SDA在SCL 高电平期间由高电平跳变为低电平，然后由主机发送一个字节的数据。

数据传送完毕，由主机发出停止信号，SDA在SCL 高电平期间由低电平跳变为高电平。

CLK,DATA不是一个特定的通信模式一般来说是单向通信或者DATA是单向的这点是与I2C不同的scl引脚是IIC（I2C）总线的串行时钟引脚。

I2C总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。

在CPU与被控IC之间、IC与IC之间进行双向传送，最高传送速率100kbps。

各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址，在信息的传输过程中，I2C总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器），这取决于它所要完成的功能。

CPU发出的控制信号分为地址码和控制量两部分，地址码用来选址，即接通需要控制的电路，确定控制的种类；控制量决定该调整的类别（如对比度、亮度等）及需要调整的量。

这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。

I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。

开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。

结束信号：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。

应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC发出特定的低电平脉冲，表示已收到数据。

CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况作出是否继续传递信号的判断。
