S7400与ET200M接口模块组态图文解释

et200m使用手册
ET200M是西门子公司生产的一款工业自动化模块，用于控制和
监视工业过程。

它包括数字输入/输出模块、模拟输入/输出模块、
通信模块等，可以灵活地配置和扩展，适用于各种工业自动化场景。

ET200M模块的使用手册通常包括以下内容：
1. 产品概述，介绍ET200M模块的基本特性、功能和应用范围，帮助用户了解该产品的基本情况。

2. 安装与接线，详细介绍ET200M模块的安装方法和接线要求，包括模块的安装位置、接线方式、接地要求等，帮助用户正确地安
装和连接模块。

3. 系统配置，介绍如何进行ET200M模块的系统配置，包括模
块的地址分配、参数设置、总线配置等，帮助用户正确地配置
ET200M模块。

4. 编程与调试，介绍如何使用编程软件对ET200M模块进行编
程和调试，包括PLC编程、通信配置、故障诊断等，帮助用户正确
地编写和调试控制程序。

5. 维护与保养，介绍ET200M模块的日常维护和保养方法，包括清洁、温度检测、电源检测等，帮助用户正确地进行模块的维护和保养工作。

6. 故障排除，介绍ET200M模块常见故障的排除方法，包括故障代码的解析、故障现象的分析、故障原因的排查等，帮助用户快速地排除模块故障。

7. 规格参数，列出ET200M模块的详细规格参数，包括输入/输出点数、通信速率、工作温度等，帮助用户了解模块的具体性能指标。

总的来说，ET200M模块的使用手册是用户正确、安全、高效地使用该产品的重要参考资料，用户在使用ET200M模块时应该仔细阅读并严格按照手册的要求进行操作。

希望这些信息能够帮助你更好地了解ET200M模块的使用手册。

S7200‎C PUSF 用作系统出‎错/故障显示，为红色，例如内部错‎误，用户程序错‎误（看门狗错误‎，间接寻址，非法的浮点‎数，地址范围错‎等）RUN 绿色，运行模式。

STOP黄色，停止模式。

DP 分布式I/O，（仅对CPU‎215）。

S7300‎C PUSF指示灯‎用作系统出‎错/故障显示，为红色，CPU的硬‎件出现故障‎或软件有错‎，带诊断功能‎模块出错时‎点亮。

BA TF 为电池故障‎，红色，电池电压低‎或没有电池‎时点亮。

DC5V +5V电源指‎示，绿色，CPU和S‎7300总‎线的5V电‎源正常时点‎亮。

FRCE 强制，黄色，至少有一个‎I/O被强制时‎点亮。

RUN 运行方式，绿色，CPU处于‎R U N状态‎时点亮，重新启动时‎以2Hz的‎频率闪亮，保持HOL‎D状态时以‎0.5H z的频‎率闪亮。

STOP停止方式，黄色，CPU处于‎S TOP、HOLD状‎态时或重新‎启动时常亮‎，请求存储器‎复位时以0‎.5Hz的频‎率闪亮，正在执行存‎储器复位时‎以2Hz的‎频率闪亮，由于存储器‎卡插入需要‎存储器复位‎时以0.5Hz的频‎率闪亮。

BUSF 总线错误，红色，PROFI‎B U S-DP接口硬‎件或软件故‎障时点亮，集成有DP‎口的CPU‎才有此LE‎D，(如CPU 315-2DP)，集成有2个‎D P口的C‎P U有两个‎L ED（BUS1F‎和BUS2‎F）。

S7400‎C PUINTF 红色，内部故障，例如用户程‎序运行超时‎，用户程序错‎误。

EXTF 红色，外部故障，例如电源故‎障，I/O模板故障‎。

FRCE 黄色，至少有一个‎I/O被强制时‎点亮。

RUN 绿色，运行模式。

STOP黄色，停止模式。

BUS1F‎红色，MPI/PROFI‎B U S-DP接口1‎的总线故障‎。

BUS2F‎红色，MPI/PROFI‎B U S-DP接口2‎的总线故障‎。

MSTR 黄色，CPU运行‎。

S7300系统有一个从站，从站ET200M与主
站无法通讯
S7300系统有一个从站，从站ET200M与主站无法通讯从站的BF1闪烁，BF2长亮；主站那里SF长亮，BF闪烁。

排查情况如下：
（1）硬件组态地址设置正确；
（2）模块供电正常；
（3）以前正常工作时终端电阻拨到OFF，现在还拨到那个位置，但是通讯没有解决。

CPU诊断信息为：DP从站尚未准备好进行数据交换，不正确的参数消息帧，必须重新给DP从站分配参数。

我试过重新分配地址，但是也不能解决问题。

能否判断模块坏了？DP头终端电阻会不会有问题，A1B1，A2B2其作用是什两个接线端有什么区别？
图片说明：1，故障截图
最佳答案
你要先把网络的头尾终端电阻打到ON，然后你的DP 线的接法，如果有A、B、C、D四个站，A就当做是PLC，PLC端接进，另外一头接B的DP头的进，B的DP头出接
到C的DP头进，C的DP头出接到D的DP头进；PLC的DP头终端电阻打到ON，D的DP头终端电阻也要打到ON，这样才组成一个硬件网络。

还有IM153-2的模块自身也有一个终端模块的，接到D站所有模块的最后面。

然后再去检查每个从站的地址拨码开关对不对，拨码开关最下面一个你不要动，默认是往左边的。

还有如果你从站是带CPU的，要先把硬件组态传进去才可以。

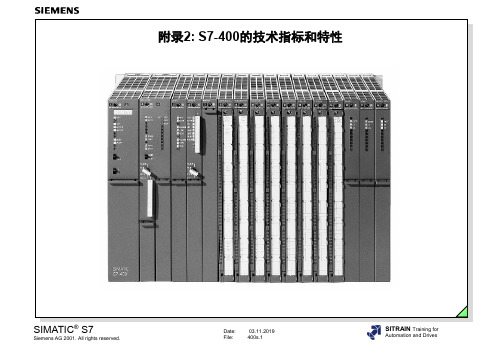

S7-400系列▪SIMATIC S7-400▪SIMATIC S7-400H▪SIMATIC S7-400F/FHSIMATIC S7-400概述图1 使用CR2机架的SIMATIC S7-400可编程序控制器1. 电源模板2. 后备电池3. 模式开关（钥匙操作）4. 状态和故障LED5. 存储器卡6. 有标签区的前连接器7. CPU 18. CPU 210. I/O模板11. IM接口模板▪功能强大的PLC，适用于中高性能控制领域▪解决方案满足最复杂的任务要求▪功能分级的CPU以及种类齐全的模板，总能为其自动化任务找到最佳的解决方案▪实现分布式系统和扩展通讯能力都很简便，组成系统灵活自如▪用户友好性强，操作简单，免风扇设计▪随着应用的扩大，系统扩展无任何问题应用SIMATIC S7-400是用于中、高档性能范围的可编程序控制器。

模块化及无风扇的设计，坚固耐用，容易扩展和广泛的通讯能力，容易实现的分布式结构以及用户友好的操作使SIMATIC S7-400成为中、高档性能控制领域中首选的理想解决方案。

SIMATIC S7-400的应用领域包括：▪通用机械工程▪汽车工业▪立体仓库▪机床与工具▪过程控制▪控制技术与仪表▪纺织机械▪包装机械▪控制设备制造▪专用机械功能逐步升级的多种级别的CPU，带有各种用户友好功能的种类齐全的功能模板，使用户能够构成最佳的解决方案，满足自动化的任务要求。

当控制任务变得更加复杂时，任何时候控制系统都可以逐步升级，而不必过多的添加额外的模板。

设计综述S7-400自动化系统采用模块化设计。

它所具有的模板的扩展和配置功能使其能够按照每个不同的需求灵活组合。

一个系统包括：电源模板，中央处理单元(CPU)，各种信号模板(SM)，通讯模板(CP)，功能模板(FM)，接口模板(IM)，SIMATIC S5模板。

系统安装简单的设计系统使S7-400用途广泛、灵活、适用性强。

扩展最多有21个扩展单元(EU)都可以连接到中央控制器(CC)；通过接口模板连接(IM)；集中式扩展；用EU进行分布式扩展；用ET 200进行远程扩展。

本栏论题：PROFIBUS-DP连接ET200M的实例：主站S7-400连接ET200M [14823]
本例以主站S7-400连接ET200M为例。

1、新建项目“S7400-ET200M”，插入S7-400站并完成硬件组态和S7-400定义。

2、双击槽架中的DP项，出现“属性-DP”对话框，在“工作模式”标签中选定为DP 主站。

在“常规”标签中点击“属性”可以更改主站的地址。

3、在组态好的DP系统中挂上ET200M从站，同时会弹出“属性-PROFIBUS”对话框，此时可点“取消”过后再设置ET200M的属性。

4、双击组态好的ET200M图标，出现“DP从站属性”对话框。

5、点击上图“常规”标签中“节点/主站系统”中的PROFIBUS项，出现“属性-PROFIBUS接口”对话框，在其“参数”标签中设定ET200M的地址(注意设定地址须和ET200M硬件上拨码数字相同，且不能和其它站冲突)。

6、组态ET200M的硬件I/O。

这时可以根据需要从IM153-1栏下进行硬件组态，如：AI是模拟量输入，DI/DO是开关量输入输出等。

7、ET200M硬件组态好后如图所示(16点DI/16点DO)，其输入地址是IW0，输出地址是QW0。

西门子S7300、S7400PLC和组态王通讯常用的几种方式说明文档北京亚控科技发展有限公司2009年7月目录1. MPI电缆通讯方式 (1)2. MPI通讯卡方式 (1)3. 以太网通讯方式 (1)4. Profibus –DP通过方式 (2)5. Profibus –S7通过方式 (3)1. MPI电缆通讯方式硬件连接：此种方式使用s7300、s7400 PLC上的MPI编程口，使用西门子标准编程电缆链接到计算机串口上；适用场合：一般适用于一个PLC和一台PC进行直接串口通讯的场合，PLC和PC 机之间距离较近,小于15米；组态王对应驱动：在组态王中对应的设备定义向导为：PLCÆ西门子ÆS7-300系列ÆMPI(电缆) 或者PLCÆ西门子ÆS7-400系列ÆMPI(电缆) 。

特殊软件需求：组态王所在的计算机必须安装STEP7编程软件。

需要Set PG/PC Interface 的支持，具体配置按照组态王对应驱动帮助执行即可。

2. MPI通讯卡方式硬件连接：此种方式使用PLC上的MPI编程口，计算机上插一块西门子公司的CP5611（或CP5613等MPI通讯卡――具体根据带PLC类型和数量，由西门子公司确定使用何种通讯卡），通讯卡和PLC之间一般使用西门子提供的标准转换接头和通讯电缆实现硬件连接；适用场合：一般适用于一台PC和多个PLC进行通讯的场合；或者多台PLC和多台PC进行链接（MPI为多点接口协议，支持多个上位PC进行MPI通讯，具体能够支持的最多上位PC数量建议和西门子公司具体确定。

）, PLC和PC机之间距离较远,大于15米；组态王对应驱动：在组态王中对应的设备定义向导为：PLCÆ西门子ÆS7-300系列ÆS7-300MPI(通讯卡) 或者PLCÆ西门子ÆS7-400系列Æ S7-400MPI(通讯卡) 。

S7-300 PROFINET IO 通讯快速入门1 PROF INE T IO概述PROFINET是一种用于工业自动化领域的创新、开放式以太网标准（IEC 61158）。

使用PROFINET，设备可以从现场级连接到管理级。

• PROFINET用于自动化的开放式工业以太网标准。

• PROFINET基于工业以太网。

• PROFINET采用TCP/IP和IT标准。

• PROFINET是一种实时以太网。

• PROFINET实现现场总线系统的无缝集成。

通过PROFINET，分布式现场设备（如现场IO设备，例如信号模板）可直接连接到工业以太网，与PLC等设备通讯。

并且可以达到与现场总线相同或更优越的响应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用。

在使用Step7 进行组态的过程中，这些现场设备（IO device, IO设备）制定由一个中央控制器(IO controller, IO控制器)。

借助于具有PROFINET的能力接口或代理服务器，现有的模板或设备仍可以继续使用，从而保护PROFIBUS用户的投资。

IO Supervisor（IO 监视设备）用于HM I和诊断。

在PROFINET的结构中，PROFINET IO是一个执行模块化，分布式应用的通讯概念。

PROFINET IO能让您从您所熟悉的PROFIBUS一样，创造出自动化的解决方案。

所以不管您组态PROFINET IO或PROFIBUS，在STEP7中有着相同的应用程序外观。

2 PROF INE T IO现场设备简介以下SIM A TIC产品用于PROFINET分布式设备：• IM151-3 PN作为IO设备直接连接ET200S的接口模块。

• CPU317-2DP/PN或CPU315-2DP/PN作为IO控制器的CPU模块，用于处理过程信号和直接将现场设备连接到工业以太网。

• IE/PB LINK PN IO将现有的PROFIBUS设备透明的连接到PROFINET的代理设备。

一、软件需求S7-300主从结构的构成与分析引言：为了让更多刚接触到Profibus系统的朋友能对Profibus的网络架构及系统运行机制有一个整体的认识，笔者根据自身的运用经历编写这篇文章，以期望能带领各位读者快速进入到Profibus的世界。

本文所采用的系统是Siemens S7300的CPU，加上ET200M并带AI 和DI模块，另加一Siemens MMX420变频器带Profibus接口板组成。

系统的目的是实现远程控制变频器启动，停止，及频率给定的操作，并实现变频器参数的访问。

本文所采用的软件系统为STEP7V5.1incl.Service Pack4+NCM S7，并附有授权钥匙盘，如果你是通过其它途径获得此软件而无授权盘，但你只用作学习与研究之用，则你可以使用国内一些朋友所开发的自动授权软件，而得以正常使用此软件。

安装S7Manager对于熟悉Windows OS的用户来说，是一件极其简单的事，但光盘中提供了多个语系的版本安装，默认情况下选择了所有的版本，我们建议你只安装En文版本。

在安装结束的时候，会提示你使用授权盘，如果你有授权盘，则可以立即输入授权，否则可跳过以后再进行授权。

二、硬件平台本文所采用的系统所需要的硬件列表如下：1）POWER[PS3072A]。

2块，一块供给CPU，一块供给ET200M模块。

2）SIMATIC S7-300CPU315-2DP主CPU3）SIMATIC ET200M[IM153-1]从模块接口4）SM321DI16XDC24V16路数字量输入模块，通过ET200M与网络交换数据5）SM331AI2X12BIT2路模拟量输入模块，通过ET200M与网络交换数据6）SIMATIC S7PC Adapter V5.1+cable7）MICROMASTER PROFIBUS Optional Board MMX420变频器Profibus通讯模块8）MICROMASTER420AC DRIVES MMX420变频器三、Profibus/DP网络的硬件连接1、DP的网络拓朴在DP系统上，存在三类设备：一类主站（Class1）、二类主站（Class2）及从站（Slave）。

西门子plc硬件组态设置步骤西门子plc硬件组态设置步骤S7-300的MPI端口需要组态设置或采用默认设置。

相关的设置：1. MPI。

在WinCC flexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择MPI，通讯速率为187.5K，plc站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的MPI端口的地址和速率一致。

2. DP。

在WinCC flexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择DP，通讯速率为1.5M，PLC站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的DP 端口的地址和速率一致。

硬件组态步骤：1、双击SIMATICManager图标，打开S；2、点击FILE\NEW，按照图例输入文件名称（；系统将自动生成TEST项目；3、点亮TEST 项目名称，点击右键，选中Inse；将生成一个S7-300的项目，如果项目CPU是S；4、TEST左面的+点开，选中SIMATIC30；即可打开！；5、双击SIMATI步骤： STEP7 系列培训课程——硬件组态目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置1、双击SIMATIC Manager图标，打开STEP7 主画面2、点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；系统将自动生成TEST项目3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMATIC 300 STATION将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMATIC 400 STATION即可。

4、TEST左面的+点开，选中SIMATIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面即可打开！5、双击SIMATIC 300\RACK-300,然后将Rail 拖入到左边空白处。

PROFIBUS-DP连接ET200M的实例
本例以主站S7-400连接ET200M为例。

1、新建项目“S7400-ET200M”，插入S7-400站并完成硬件组态和S7-400定义。

双击此栏，定
义DP特性
2、双击槽架中的DP项，出现“属性-DP”对话框，在“工作模式”标签中选定为DP主站。

在“常规”标签中点击“属性”可以更改主站的地址。

设定为DP主站
点击更改DP主
站的地址
3、在组态好的DP系统中挂上ET200M从站，同时会弹出“属性-PROFIBUS”对话框，此时可点“取消”过后再设置ET200M的属性。

组态好后的ET200M DP图标
按住此处不放拖动
到DP图标上即可把
ET200M挂于系统中
4、双击组态好的ET200M图标，出现“DP从站属性”对话框。

点击此处设置
ET200M的地址。

5、点击上图“常规”标签中“节点/主站系统”中的PROFIBUS项，出现“属性-PROFIBUS接口”对话框，在其“参数”标签中设定ET200M 的地址(注意设定地址须和ET200M硬件上拨码数字相同，且不能和其它站冲突)。

6、组态ET200M的硬件I/O。

这时可以根据需要从IM153-1栏下进行硬件组态，如：AI是模拟量输入，DI/DO是开关量输入输出等。

7、ET200M硬件组态好后如图所示(16点DI/16点DO)，其输入地址是IW0，输出地址是QW0。

注释：本文档转自文库他人作品。

作为共享，请各位勿作商用。

谢谢！。

西门子PLC-ET200M概述介绍1.1什么是分布式I/O设备应用领域组建系统时，通常需要将过程的输入和输出集中集成到该自动化系统中。

如果输入和输出远离可编程控制器，将需要铺设很长的电缆，从而不易实现，并且可能因为电磁干扰而使得可靠性降低。

分布式I/O设备便是这类系统的理想解决方案：●控制CPU位于中央位置●I/O设备（输入和输出）在本地分布式运行。

●功能强大的PROFIBUS DP具有高速数据传输能力，可以确保控制CPU和I/O设备稳定顺畅地进行通讯。

●PROFINET IO1.2什么是PROFIBUS DP？PROFIBUS DP是开放总线系统，符合标准IEC61784-1:2002Ed1CP3/1，使用传输协议“DP”（DP是德语术语“dezentrale Peripherie”[分布式I/O]的缩写）。

物理上，PROFIBUS DP是基于屏蔽双线(RS485)的电气网络，或是基于光纤电缆(FOC)的光学网络。

传输协议“DP”使控制CPU和分布式I/O之间实现快速、循环的数据交换。

什么是DP主站和DP从站？DP主站是控制CPU和分布式I/O之间的连接链接。

DP主站通过PROFIBUS DP与分布式I/O交换数据并监视PROFIBUS DP。

分布式I/O（即DP从站）负责在现场准备编码器和执行器数据，使得数据可以通过PROFIBUS DP发送至控制CPU。

产品概述1.2什么是PROFIBUS DP？ET200M14操作说明,12/2008,A5E00432639-08哪些设备可以连接到PROFIBUS DP？大多数设备可以作为DP主站或DP从站连接至PROFIBUS DP，唯一的限制是它们的行为必须符合标准IEC61784-1:2002Ed1CP3/1。

对于其它设备，可以使用以下产品系列的设备：●SIMATIC S7/M7/C7●SIMATIC S5●SIMATIC PD/PC●SIMATIC HMI（操作面板(OP,Operator Panel)、操作员站(OS,Operator Station)以及文本显示(TD,Text Display)操作员控制和监视设备）●其它厂商的设备PROFIBUS DP网络的结构下图给出一个典型PROFIBUS DP网络结构的实例。

PLCSIM仿真S7-400之间的S7通信1. 概述S7-PLCSIM SP3与其他版本的S7-PLCSIM相较，增加了仿真CPU之间彼此通信及在状态栏显示CPU所有可访问接口等功能。

本文通过模拟两个S7- 400PLC之间基于TCP/IP的S7通信，介绍如何利用S7-PLCSIM SP3的仿真功能。

2. 软件环境STEP7 SP3用于编写PLC程序，此软件需要从西门子购买，本文档中所有的程序代码均利用Step7 SP3编写。

S7-PLCSIM SP33. 硬件组态新建一个项目在SIMATIC Manager中插入两个S7-400站，打开HW Config界面进行硬件组态，站点配置如以下图：图1 －1＃站点硬件组态图1表示1＃站点，包括电源和CPU 414-3PN/DP，IP地址；图2－2＃站点硬件组态图2表示2＃站点，包括电源，CPU412-2DP和CP443-1通信模块，IP地址网络组态打开Netpro能够看到如图3所示的网络结构图图3－网络结构图成立两个站点之间的S7连接，单击CPU414-3PN/DP，单击鼠标右键，选择“Insert New Connection”，如图4图4－插入新连接在“Insert New Connection”对话框选择通信方CPU（Partner），选择连接类型S7 connection（默许选择），如图5图5－设置连接类型及通信对象点击“OK”按钮进入“S7 connection ”属性对话框设置如图6，在连接途径“Connection Path”中能够看到通信两边CPU及通信接口地址。

图6－设置通信接口点击“OK”按钮，在网络结构图下方列表中生成S7连接如图7，编译保留完成网络组态。

图7－完成配置S7连接5. STEP7编程S7-400利用标准库系统功能块中的SFB8/9/12/13/14/15，具体信息可参考《用于S7-300/400系统和标准功能的系统软件》本例程在414-3PN/DP的OB1中挪用SFB12，412-2DP的OB1中挪用SFB13实现两个PLC之间的S7通信，通信长度10个字节，如图8。
