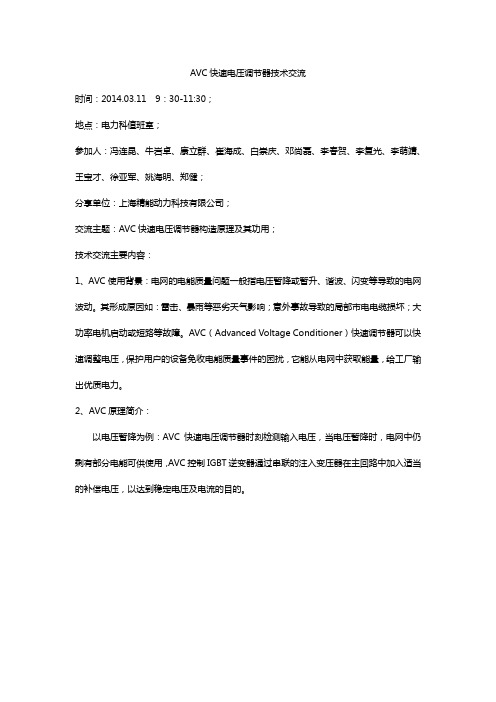

AVC快速电压调节器技术交流时间：2014.03.11 9：30-11:30；地点：电力科值班室；参加人：冯连昆、牛岩卓、康立群、崔海成、白崇庆、邓尚磊、李春贺、李复光、李萌靖、王宝才、徐亚军、姚海明、郑健；分享单位：上海精能动力科技有限公司；交流主题：AVC快速电压调节器构造原理及其功用；技术交流主要内容：1、AVC使用背景：电网的电能质量问题一般指电压暂降或暂升、谐波、闪变等导致的电网波动。
其形成原因如：雷击、暴雨等恶劣天气影响；意外事故导致的局部市电电缆损坏；大功率电机启动或短路等故障。
AVC（Advanced Voltage Conditioner）快速调节器可以快速调整电压，保护用户的设备免收电能质量事件的困扰，它能从电网中获取能量，给工厂输出优质电力。
2、AVC原理简介：以电压暂降为例：AVC快速电压调节器时刻检测输入电压，当电压暂降时，电网中仍剩有部分电能可供使用，AVC控制IGBT逆变器通过串联的注入变压器在主回路中加入适当的补偿电压，以达到稳定电压及电流的目的。
AVC结构图：3、AVC规格：完全补偿：三相压降降低至60%剩余电压；单相压降降低至40%剩余电压。
部分补偿：单向压降降低至0%剩余电压。
4、AVC与UPS比较：与UPS相比，AVC不需要电池等储能元件，因此AVC体积小、效率高、可靠运行成本低。
但没有储能元件导致其不能提供断电保护。
AVC另一个特性为快速响应。
一旦电压偏离设定值，在3毫秒内，它即控制IGBT逆变器通过串联的注入变压器在主回路中加入适当的补偿电压。
此外，AVC还有强大的过载能力、运行效率高（运行效率可达到98%，UPS效率一般为90%）、记录电力事件数据和以太网连接功能等优点。
附录：主流电压补偿器品牌：西班牙Zigor AVC快速调压器，瑞士ABB AVC快速调压器，美国AB DYSC产品等。

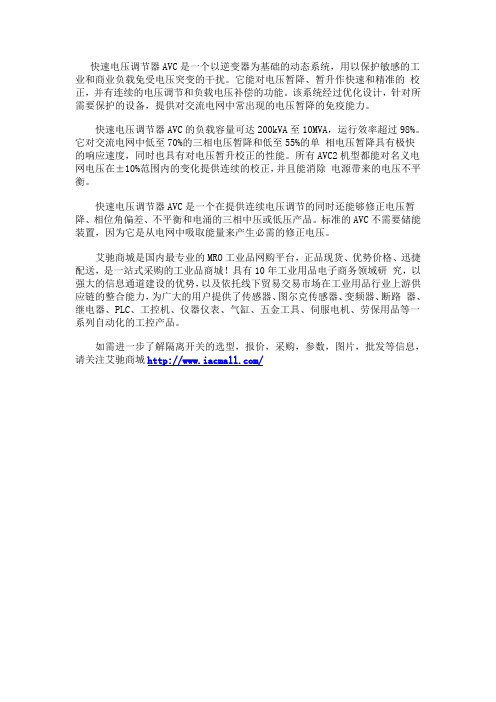

快速电压调节器AVC是一个以逆变器为基础的动态系统，用以保护敏感的工业和商业负载免受电压突变的干扰。
它能对电压暂降、暂升作快速和精准的校正，并有连续的电压调节和负载电压补偿的功能。
该系统经过优化设计，针对所需要保护的设备，提供对交流电网中常出现的电压暂降的免疫能力。
快速电压调节器AVC的负载容量可达200kVA至10MVA，运行效率超过98%。
它对交流电网中低至70%的三相电压暂降和低至55%的单相电压暂降具有极快的响应速度，同时也具有对电压暂升校正的性能。
所有AVC2机型都能对名义电网电压在±10%范围内的变化提供连续的校正，并且能消除电源带来的电压不平衡。
快速电压调节器AVC是一个在提供连续电压调节的同时还能够修正电压暂降、相位角偏差、不平衡和电涌的三相中压或低压产品。
标准的AVC不需要储能装置，因为它是从电网中吸取能量来产生必需的修正电压。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解隔离开关的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
电能质量研究——电压暂降及其治理华北电力大学□陈志业李鹏随着社会的发展和技术的进步，新技术产业不断出现，电力用户比以往任何时候都更加关注电能质量问题，并特别关心电压幅值下降带来的危害。
电压幅值下降不是新问题，但电力电子设备和计算机对其非常敏感，使其成为最重要的电能质量问题之一。
对于电压下降，美国电力电子工程师协会（IEEE）用语为voltage sag，国际电工委员会（IEC）用语为voltage dip。
IEEE并定义电压的方均根值下降到标称电压的90%至10%为voltage sag。
我国对sag和dip的翻译长时间来非常不统一。
最近在电工术语标委会组织的国家标准“发电、输电及配电领域中的运行术语”审查会议上，专家们认为将IEC标准中的“voltage dip”翻译为“电压暂降”比较合适，其定义为：在系统的某供电点上，电压突然降低，在几个周波到几秒钟的时间内得以恢复。
这个定义描述了电压暂降的特征，但没有规定下降的幅值范围。
在电能质量的研究中，“电压暂降”是目前研究的热点之一。
从1991年开始，加拿大电气协会（CEA）用三年时间对电能质量问题进行了专门调查。
在550个供电点上（包括工业、商业和民用）进行实际监测，其中对工业用户测量结果表明：平均每个用户每相每月发生38次电压下降，即平均每天都有电压下降发生，给工业生产造成严重损失。
所以，人们关注电压下降问题是很自然的事情。
1电压暂降的成因和危害引起电压暂降的原因很多，但主要是雷击、短路故障和大型异步电动机启动等。
一个定位误差值Δ，同时也对工件纵截面外圆上的素线平行度误差中包含了一个定位误差值Δ1。
此外，还有过定位引起的定位误差等，在此不再讨论。
图5（收稿日期：2002–03–20）24雷击时造成的绝缘子闪络或对地放电会引起供电电压暂降，而且影响范围大，持续时间一般超过100 ms。
架空的输配电线路暴露在外，造成的瞬时故障要比永久性故障要多，所以引起的电压暂降的机会比供电中断要多。
AVC电压自动控制系统技术使用说明书安徽立卓智能电网科技有限公司2013-09-10AVC电压自动调控系统技术使用说明书（资料版本号：V2.2）编写：张平刚审核: 陈超批准: 程琦前言 (1)1. 系统概述 (2)1.1. 概述 (2)1.1. 系统组成 (2)2. 装置原理 (3)2.1. 无功自动调控装置实现原理 (3)2.2. 控制策略 (3)2.3. 典型系统拓扑 (5)2.3.1. 设备简介 (5)2.3.2. 联结关系说明 (5)2.4. 软件结构图 (7)3. 系统说明 (7)3.1. 进入系统 (7)3.2. 运行主界面 (7)3.3. 导航栏说明 (8)3.4. 系统实时状态 (8)3.5. 机组实时状态 (11)3.6. 机组数据查询 (11)3.7. 双量测数据查询 (12)3.8. 母线电压数据查询 (13)3.9. 实时遥测报警 (13)3.10. 实时遥信报警 (13)3.11. 历史遥测查询 (13)3.12. 历史遥信报警 (14)3.13. 历史指令记录 (15)3.14. 调控日志 (15)3.15. 曲线浏览 (15)3.16. 曲线查询表 (16)3.17. 主接线图 (17)3.18. 开入开出试验 (17)3.19. 用户管理 (18)3.20. 参数设置 (19)3.20.1. 系统参数设置 (19)3.20.2. 机组参数设置 (19)3.21. 退出 (23)3.22. 系统状态提示 (23)3.23. 当前用户 (23)3.24. 工作类型 (23)3.25. 工作状态 (23)4. 终端 (24)4.1. 终端装置前视图 (24)4.2. 端子信号对照表 (24)4.3. YC-04 执行终端面板指示灯输入输出逻辑 (25)4.3.1. AVR自动（DI） (26)4.3.2. AVC投入返回（DO） (26)4.3.3. 闭环运行（DO） (26)4.3.4. 自检正常（DO） (27)4.3.5. 通信正常（DO） (27)4.3.6. 增闭锁（DO） (28)4.3.7. 减闭锁（DO） (29)4.3.8. 增、减闭锁同时输出（DO） (29)4.3.9. 增磁（DO） (30)4.3.10. 减磁（DO） (30)前言安徽立卓智能电网科技有限公司是科技创新型智能电网技术应用企业，其前身为安徽电力科学研究院下属公司AVC项目部（初创于2005年）。

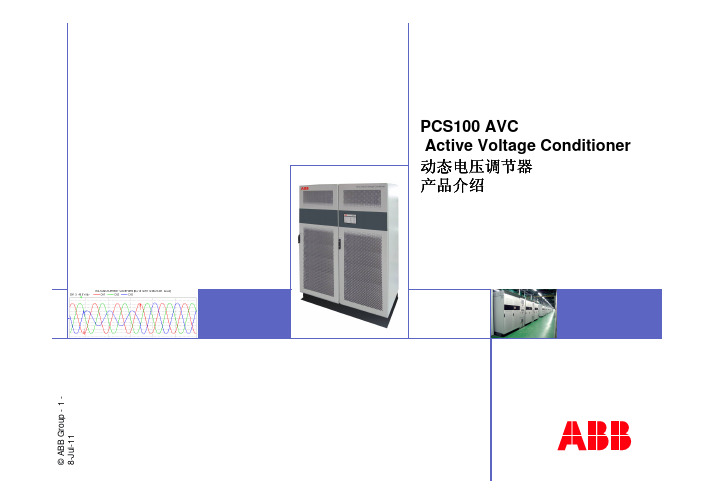

电压骤降解决方案AVC 动态电压调节器AVC动态电压调节器功能有：✧修正电压骤降✧修正电压升高（仅限PCS100 AVC）✧连续在线调压，电压输出精度典型为＋/- 1％✧修正相角误差、三相不平衡等电压扰动问题30％型PCS100 AVC电压骤降补偿能力：✧三相平衡电压骤降跌至70％剩余电压，可补偿至100％，可持续30秒。
跌至60％剩余电压，可补偿至90％，可持续20秒。
✧单相压降事故（D－Y变压器市电侧测量）跌至55％剩余电压，可补偿至100％，可持续30秒。
AVC动态电压调节器应用ABB市场领先的电力电子技术，使其成为创新的非储能式在线补偿系统，它具有以下几个特点：✧不含电池储能元件，无需定期更换电池，免维护产品✧运行效率高达98～99％，能耗低✧运行费用极低✧设备安全性高，对负载不会造成任何不良影响AVC在市电电源和被保护的负载之间只需串联一个绕组，无需串联故障率相对较高的半导体元件，AVC还内置了三重安全旁路，设备本身故障或过载时可在0.5ms内自动切换至旁路供电。
不存在因设备本身故障而导致负载掉电的风险。
✧输出电压稳定，保证了设备加工精度由于AVC可以持续在线调压，正常情况下电压输出精度可以达到+/-1%，最大程度上保证了电压的稳定性，进而保证了产品品质不因电压波动而受影响。
如下单线图所示， AVC 主要由一个电压源逆变器、旁路和串联在供电电网和负载之间的注入变压器组成。
AVC 不需要储能元件，因为它能从电网中吸取所需的额外能量用于补偿骤降的电压。
AVC 会持续监测输入侧电源电压，一旦它偏离额定电压水平， AVC 会通过IGBT 逆变器和串联的注入变压器迅速注入一个适当的补偿电压。
AVC 应用DSP 处理器（数字信号控制），从监测到电压骤降到开始补偿的时间不足0.25ms(毫秒)，在10ms （半个周波）之内即可完成整个补偿过程，使被保护的设备完全不受电压骤降的影响。
PCS100 AVC 单线图为了能够在不停电情况下可对AVC 进行维修，建议配置一套外置的维修旁路，系统单线图如下（虚线区为外置式维修旁路）：市电负载3相补偿电压3相市电电压3相负载侧电压旁路柜AVC与旁路系统单线图备注：旁路柜不在ABB供货范围之内5.AVC尺寸AVC尺寸和旁路柜尺寸如下图所示：一、40KVA AVC：AVC柜维护旁路柜AVC柜尺寸W600×D700×H900mm40kVA AVC 和旁路柜布局图（旁路柜尺寸和AVC 接近，具体数据待定） 二、400KVA AVC ：由于此AVC 输出需分4路出线，故需要配置一套配电柜。
